产品系列 : 高低压钳形电流表
用于110kV以下架空线路高低压交流电流测量
电流量程：AC 0mA～1200A
钳口尺寸：Φ36mm
无线传输距离：30m
存储功能：数据存储99组
产品简介

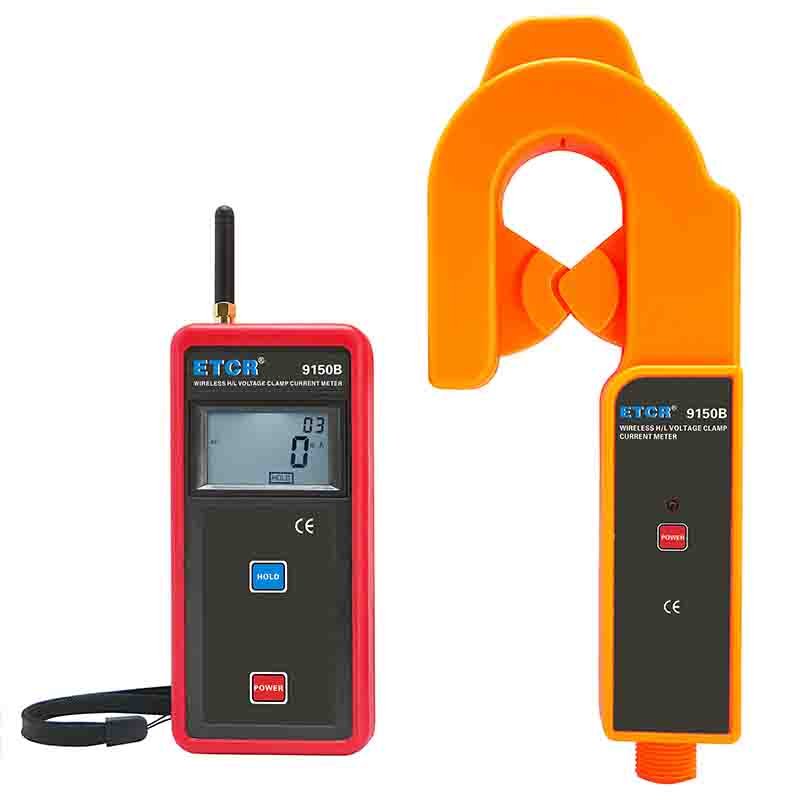

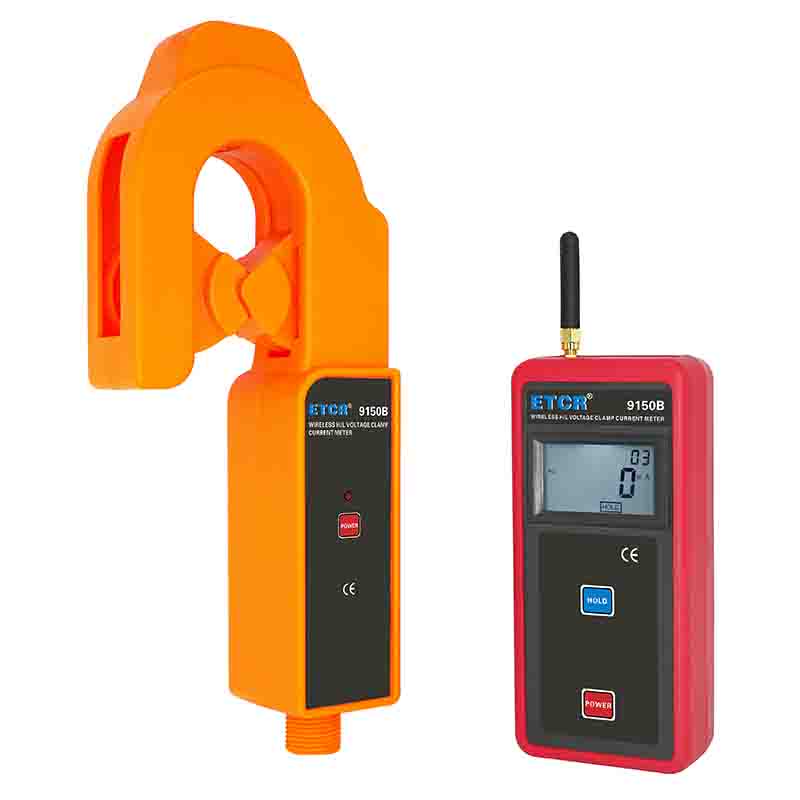

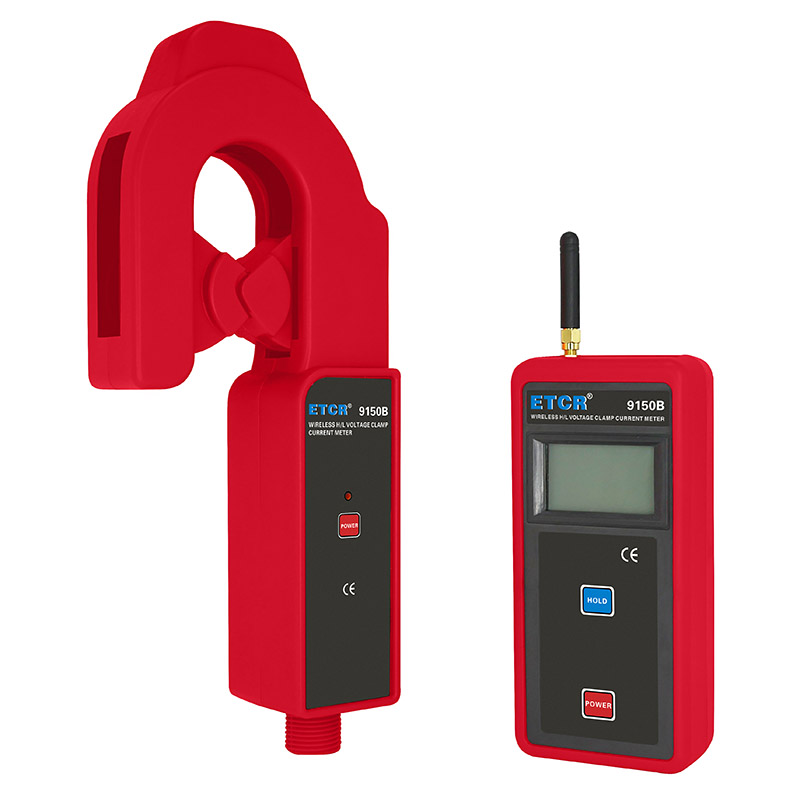

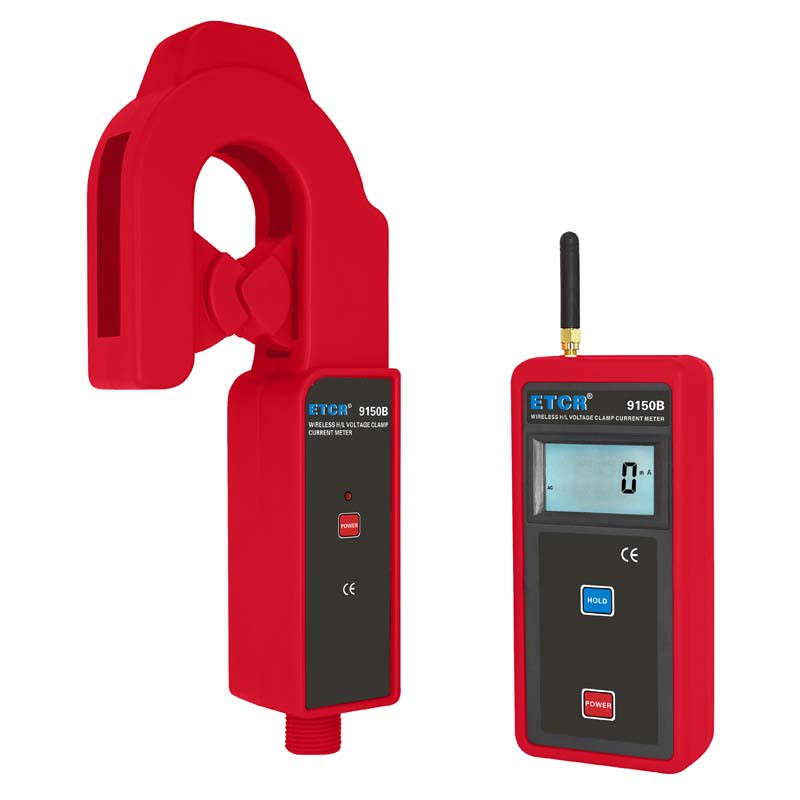

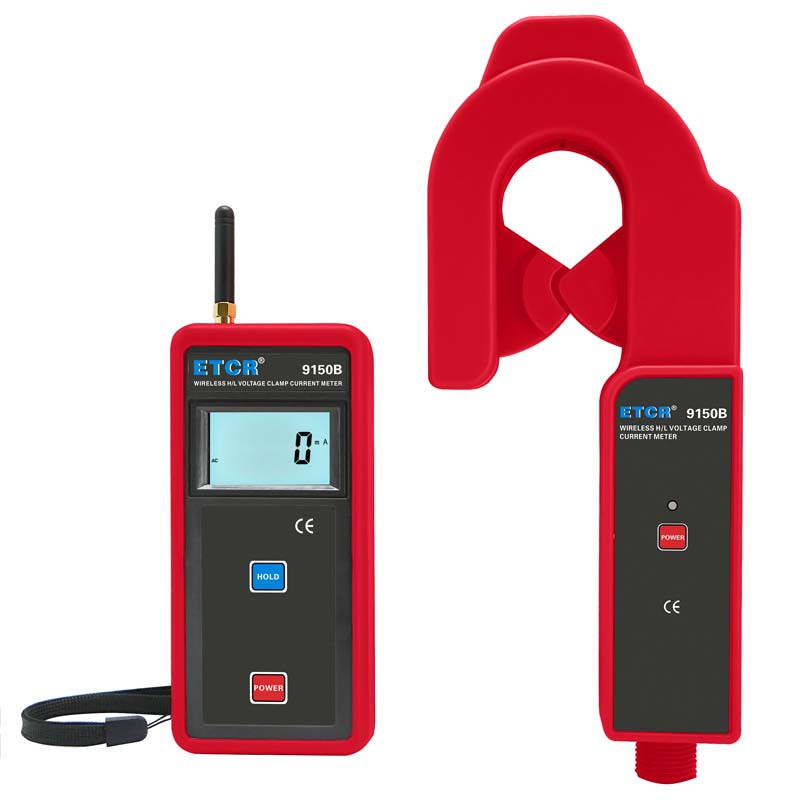

ETCR9150B无线高低压钳形电流表又称架空线路负载测试仪，高压负载测试仪、高空电流测试仪、高压电流遥测仪，用于测量架空线路高低压电流。仪表由专用钳形电流表配高压绝缘杆组成。若不使用绝缘杆，还可以当作高精度低压钳形电流表使用。广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。

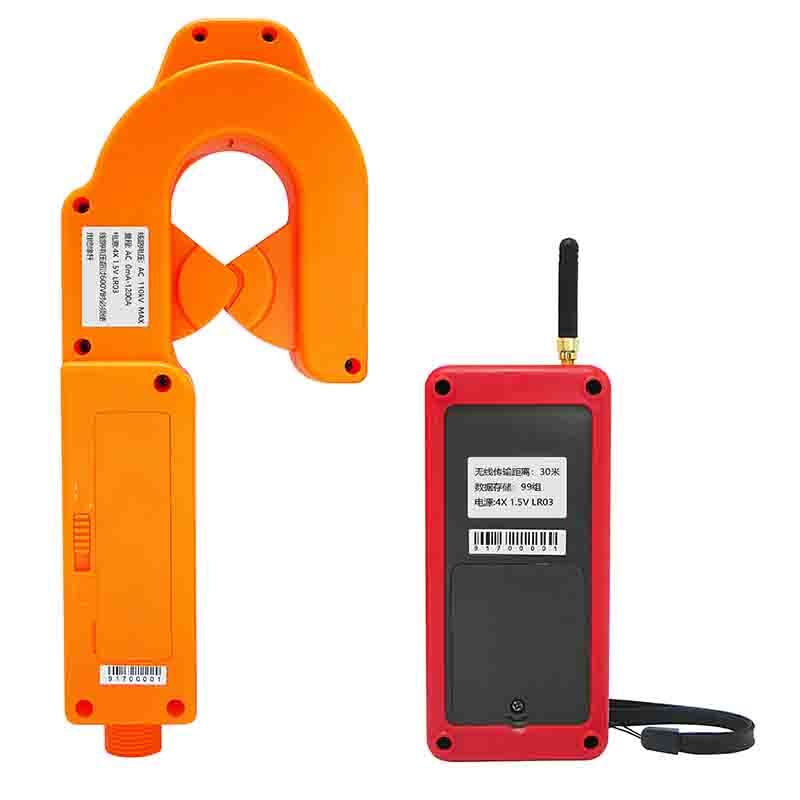

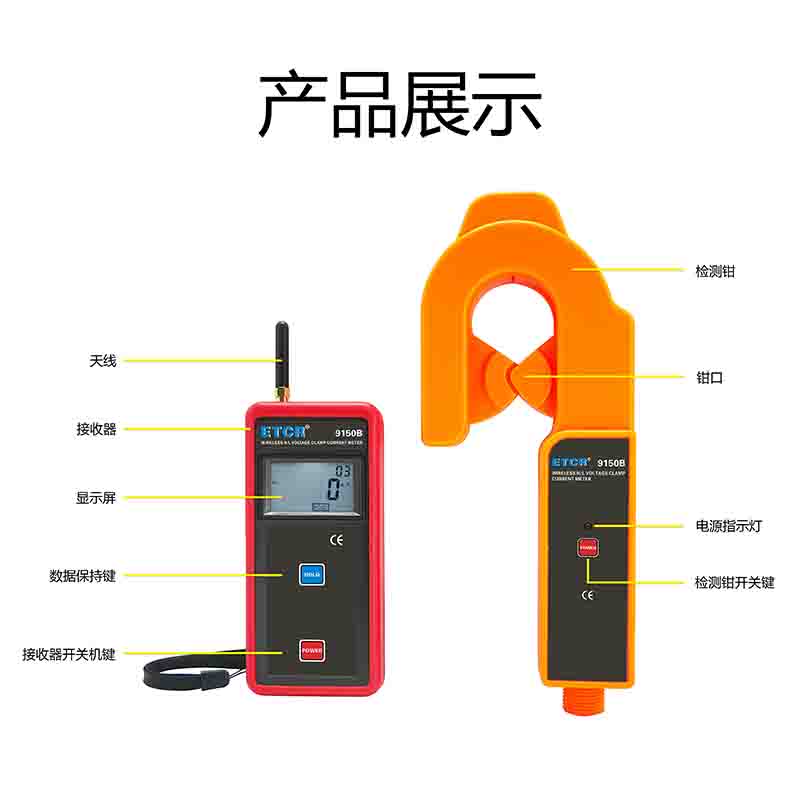

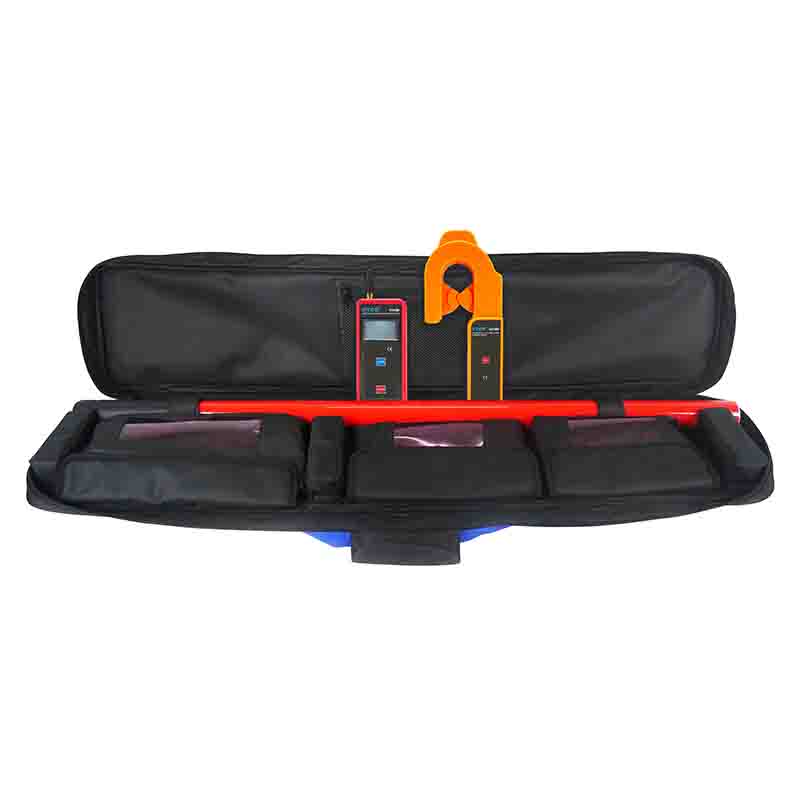

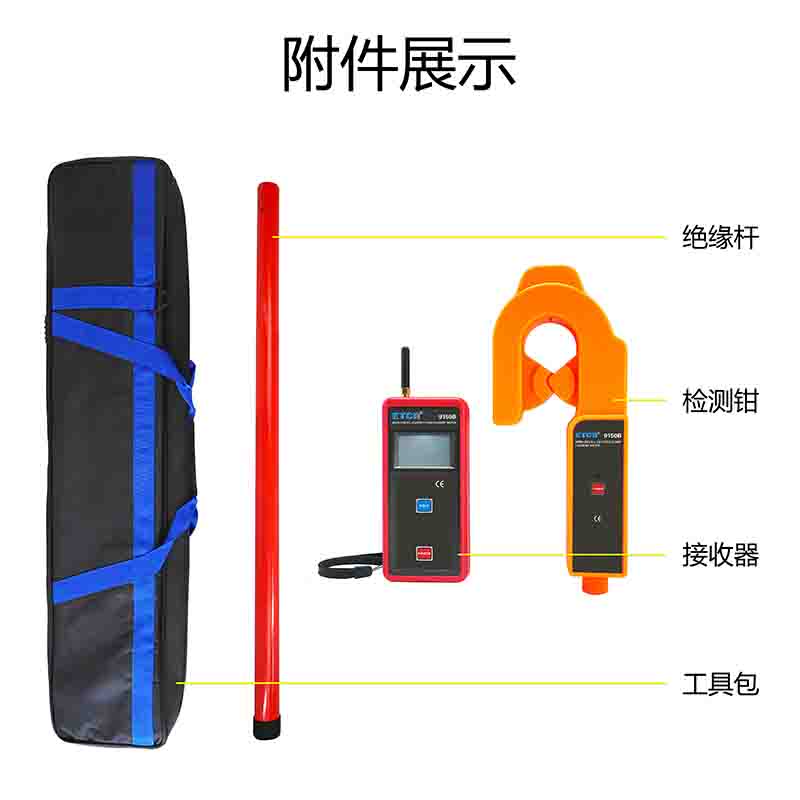

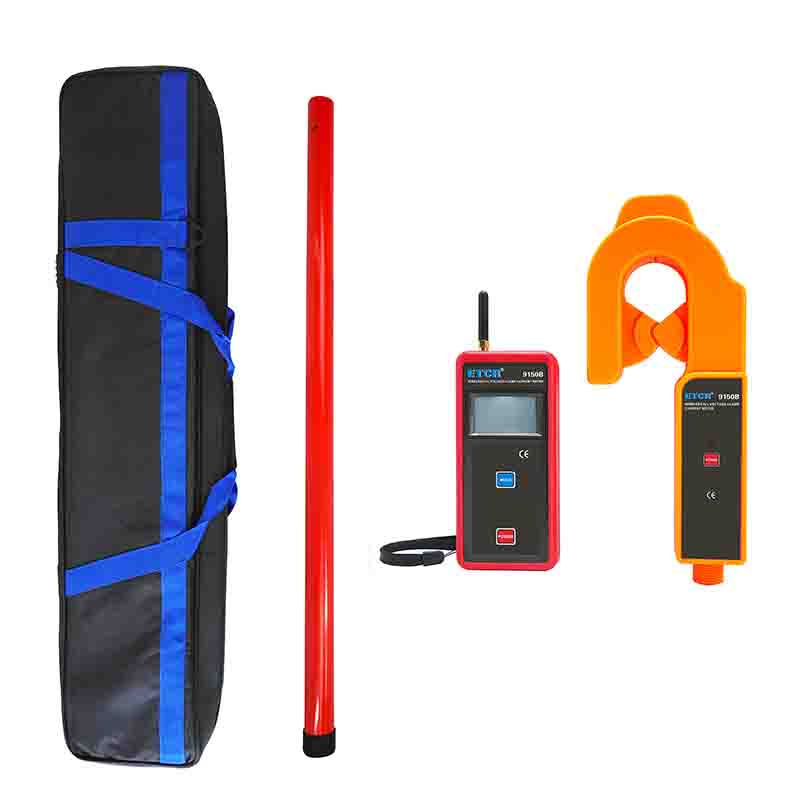

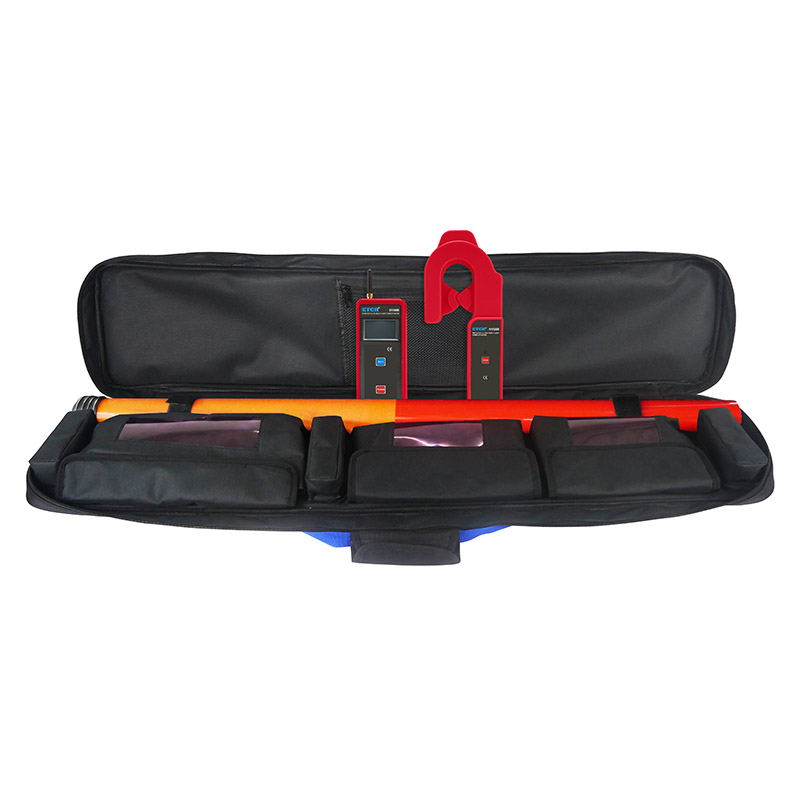

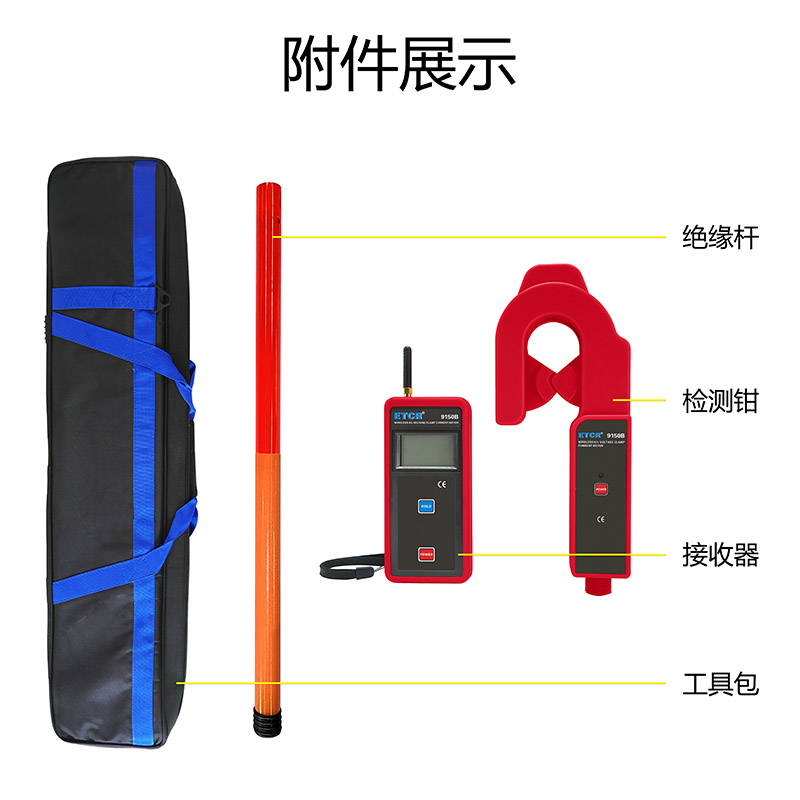

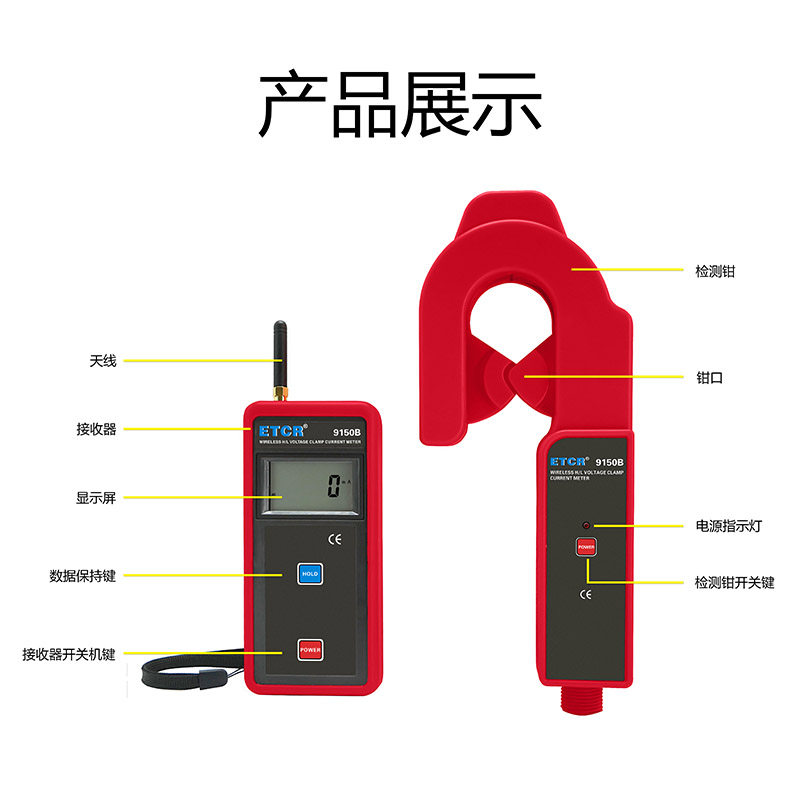

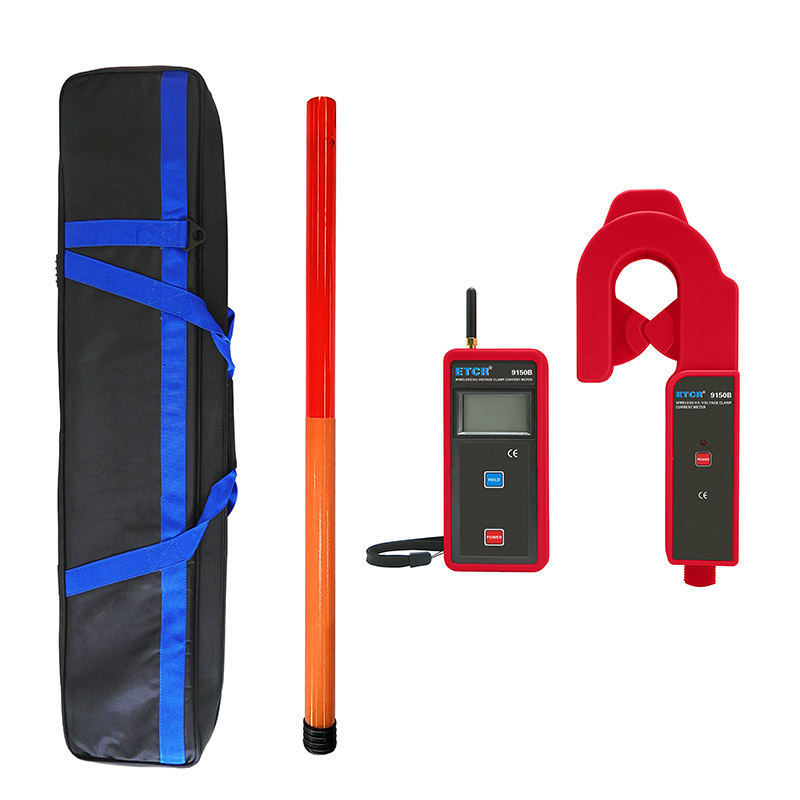

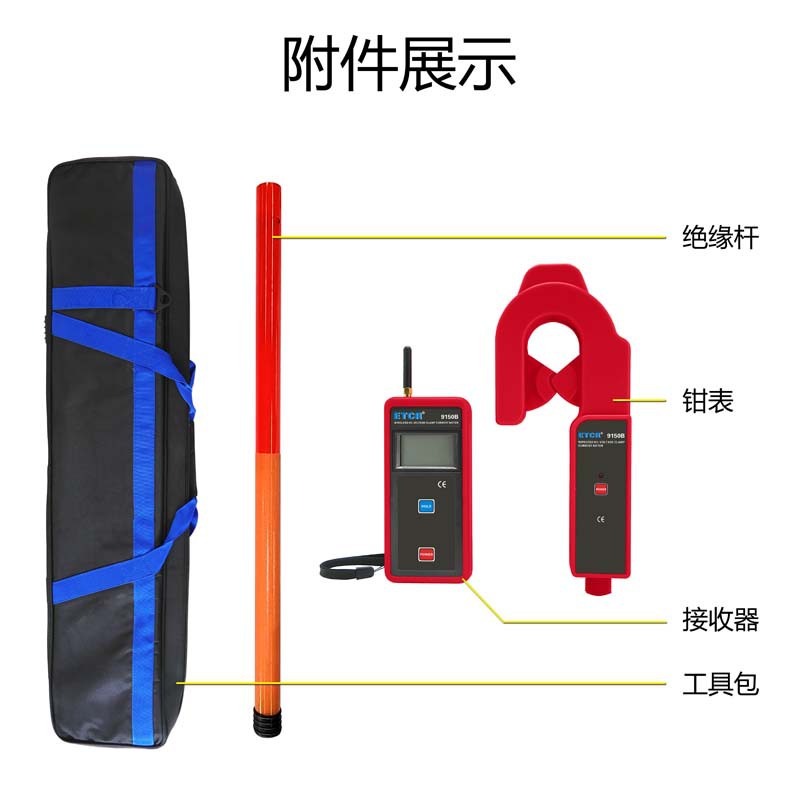

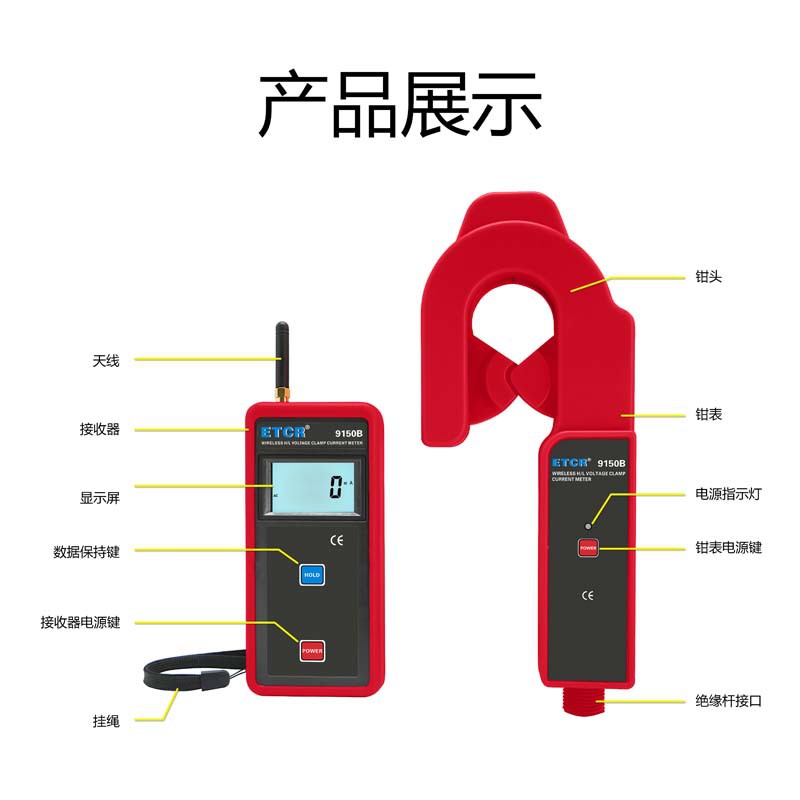

ETCR9150B无线高低压钳形电流表由钳头、接收器、绝缘杆组成，钳头与接收器无线通讯距离30m。钳头与引导区创新的一体化设计，通过按压或退拔绝缘杆能快速方便钳夹或撤离被测导线，安全快捷。仪表还具有数据保持、数据存储等功能。
产品特点
1、适用线路电压110kV以下，600V以上需带绝缘杆操作。
2、创新的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安全省时快捷。
3、可用于测量泄漏电流。
4、无线通讯距离：30m。
5、存储功能：数据存储99组。
技术参数
| 规格名称 | 规格参数 |
| 电源 | DC6V 碱性干电池(1.5V AAA×4) |
| 显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
| LCD尺寸 | 47mm×28.5mm |
| 测试方式 | 钳形CT，积分方式 |
| 传输方式 | 433MHz无线传输距离约30m |
| 钳口尺寸 | Φ36mm |
| 采样速率 | 2次/秒 |
| 测量范围 | 0mA～1200A(50/60Hz自动) |
| 最高分辨力 | 1mA |
| 换档 | 0mA～1200A全自动换档 |
| 测试精度 | 0mA～99.9A: ±1%rdg±5dgt |
| 100A～599A: ±1.5%rdg±5dgt | |
| 600A～1200A: ±2%rdg±5dgt | |
| 数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“no- -”符号 |
| 线路电压 | 110kV以下测试，带绝缘杆操作 |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池 |
| 仪表尺寸 | 检测仪：119mm×297mm×58mm; 接收器：165mm×78mm×42mm |
| 仪表质量 | 检测仪：400g(含电池)，接收器:330g(含电池)， 仪表总质量：约3.3kg(含绝缘杆和电池) |
| 干扰 | 无315MHz、433MHz同频信号干扰 |
| 伸缩绝缘杆尺寸 | 约4300mm |
| 绝缘杆耐压 | AC 110kV/rms（伸缩绝缘杆完全拉开，两端之间） |
| 工作温湿度 | -10℃～50℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电流量程 | 存储功能 | 蓝牙通讯距离 | 无线传输距离 |

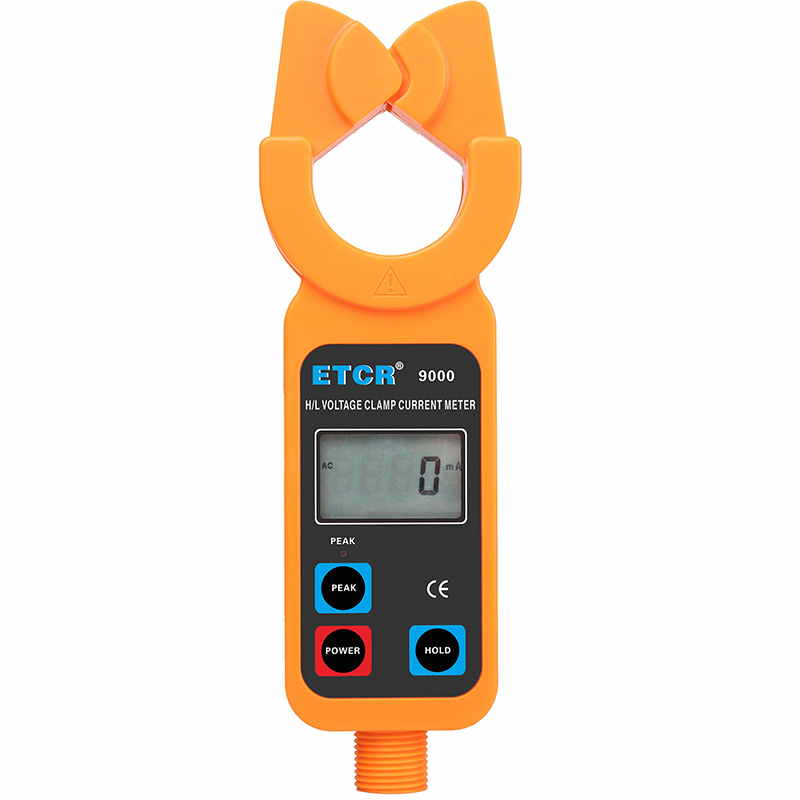

| ETCR9000高低压钳形电流表 | Φ48mm | AC 0mA～1200A | 99组 | —— | —— |

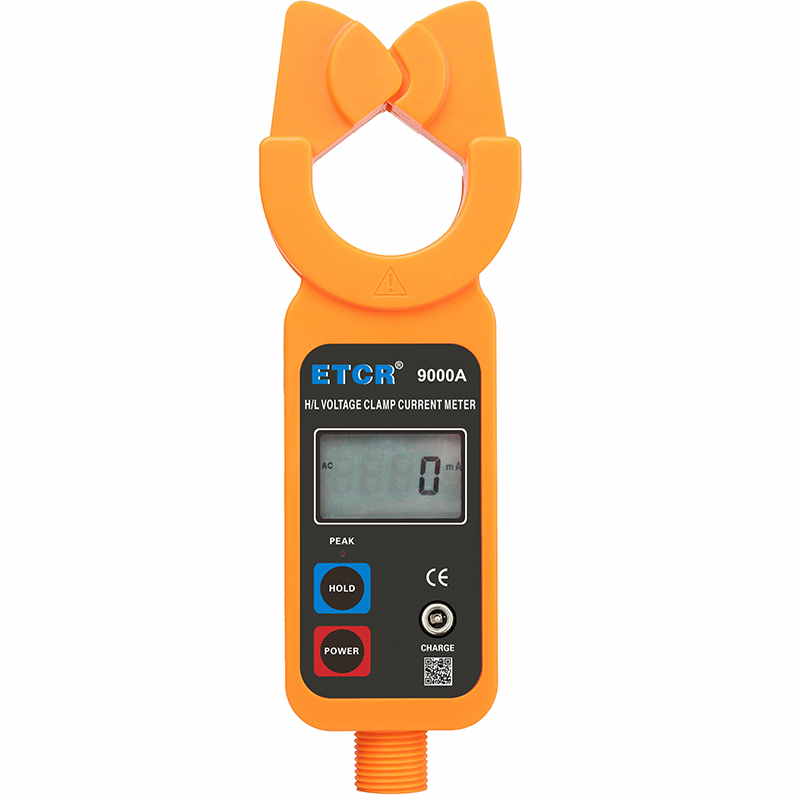

| ETCR9000A蓝牙版高低压钳形电流表 | Φ48mm | AC 0mA～1200A | 99组 | 10m | —— |

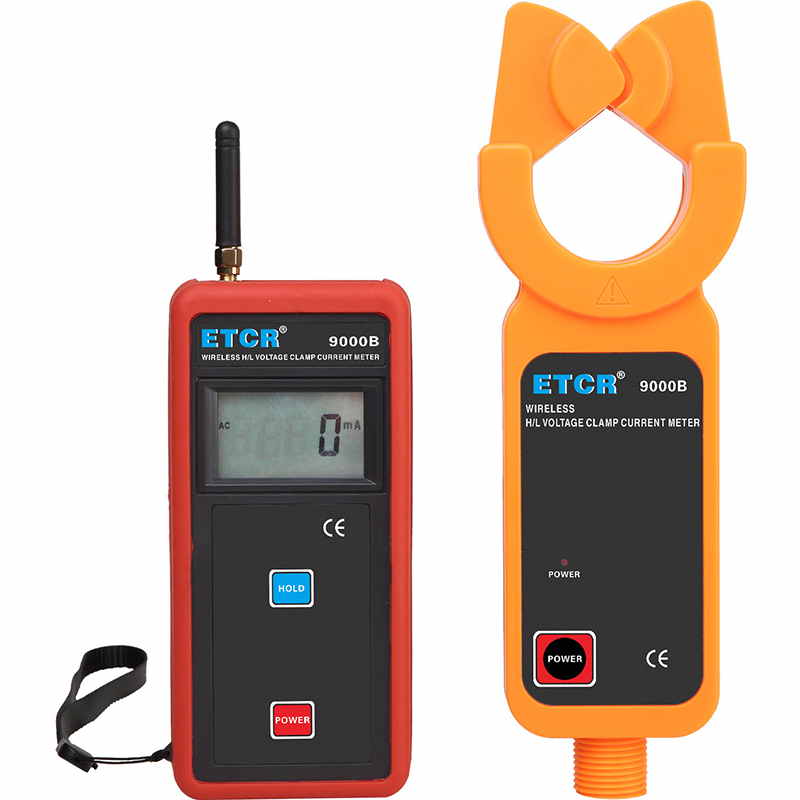

| ETCR9000B无线高低压钳形电流表 | Φ48mm | AC 0mA～1200A | 99组 | —— | 30m |

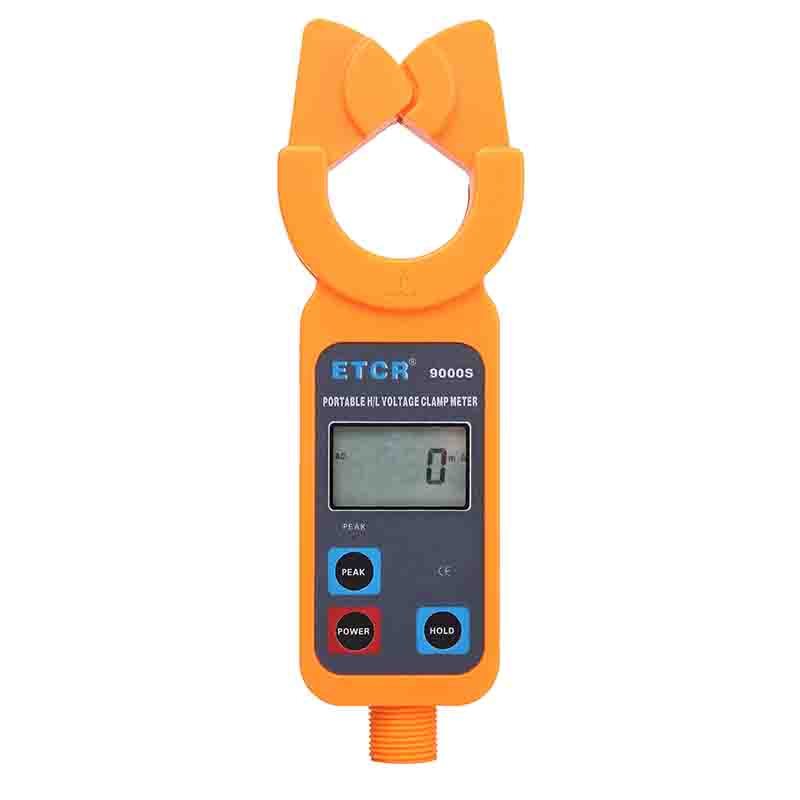

| ETCR9000S便携式高低压钳形漏电流表 | Φ48mm | AC 0mA～1200A | 99组 | —— | —— |

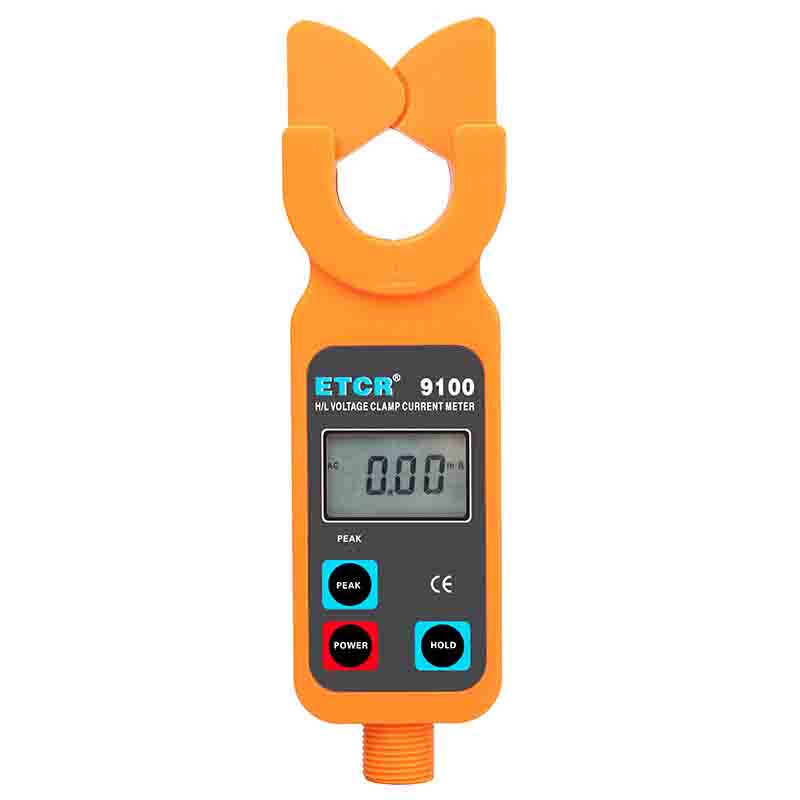

| ETCR9100高低压钳形电流表 | Φ33mm | AC 0.00mA～600.0A | 99组 | —— | —— |

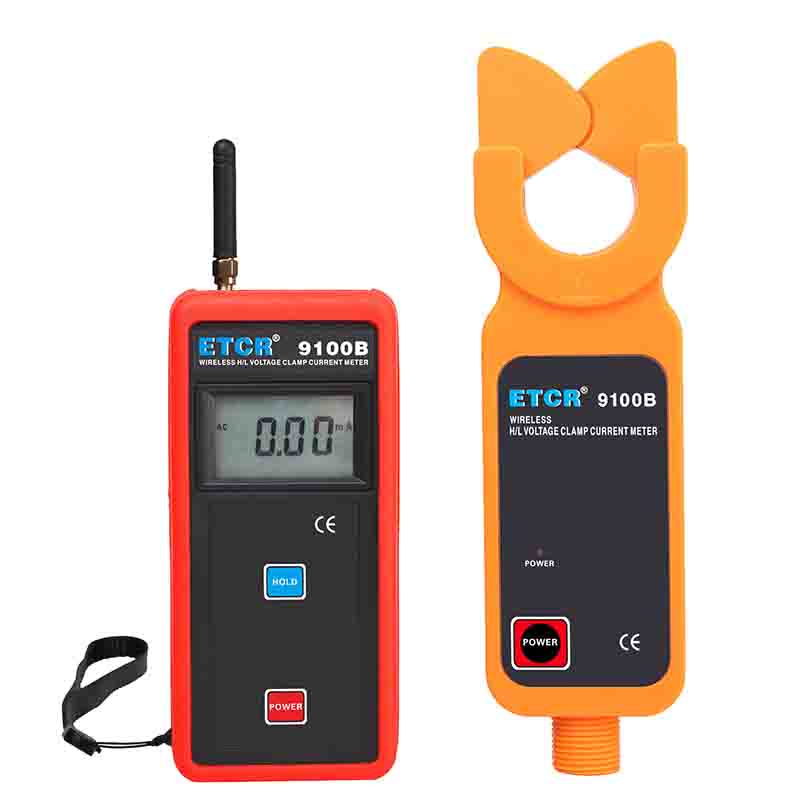

| ETCR9100B无线高低压钳形电流表 | Φ33mm | AC 0.00mA～600.0A | 99组 | —— | 30m |

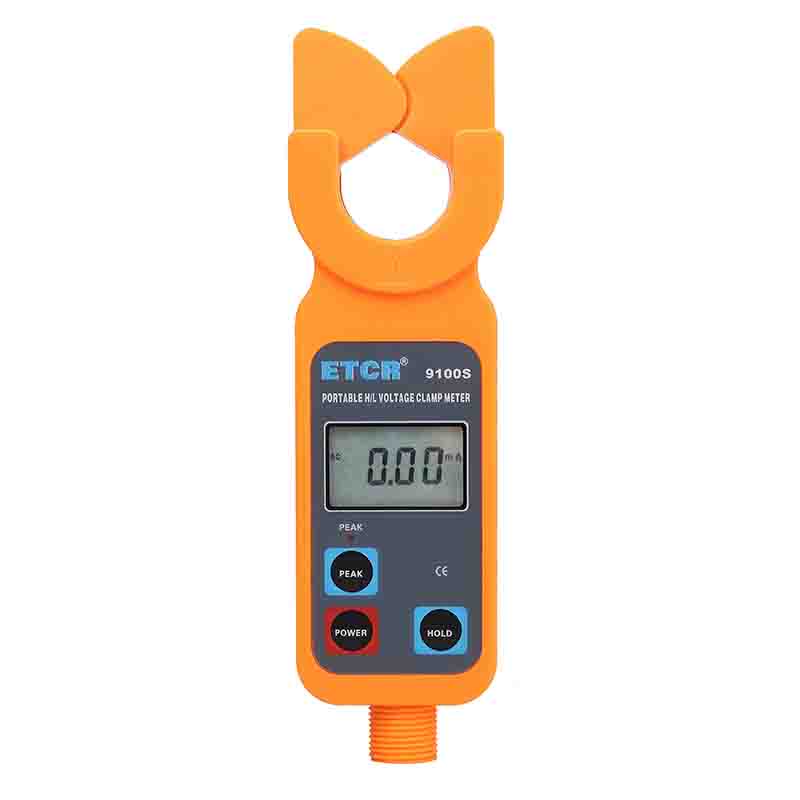

| ETCR9100S便携式高低压钳形电流表 | Φ33mm | AC 0.00mA～600.0A | 99组 | —— | —— |
| ETCR9150B无线高低压钳形电流表 | Φ36mm | AC 0mA～1200A | 99组 | —— | 30m |
