1. 漏电流检测的重要性

在现代电力系统中，漏电流检测是保障用电安全的核心环节。随着城市化进程加速，电力网络日益复杂化——高层建筑密集布线、工业设备高频启停、新能源设施并网运行等场景中，绝缘老化、环境潮湿等问题导致的漏电流隐患显著增加。

漏电电流汇产生的危害有：当漏电电流通过人体流入大地时，可能造成人身伤害。漏电电流可能引发电气设备长期漏电，导致绝缘进一步老化或损坏。进而引发人身和财产安全，持续的漏电电流可能引发设备过热，甚至导致电气火灾。传统漏电流检测依赖断电后串联万用表或拆线测量，不仅操作繁琐、存在触电风险，更难以实现带电系统的实时监测。

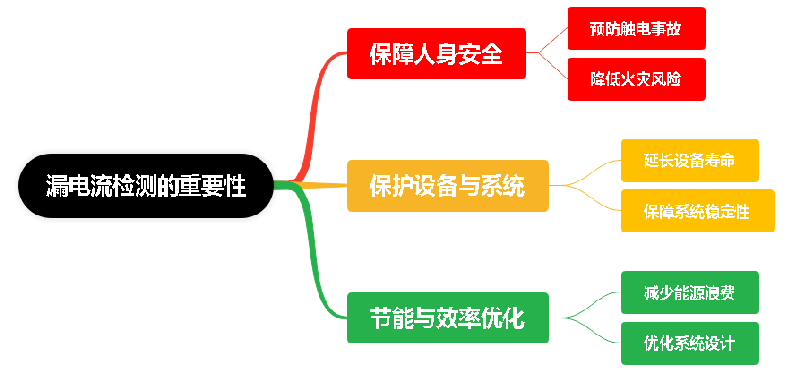

图1：漏电流监测的重要性

 2. 什么是漏电电流？

漏电电流又叫剩余电流是指电力系统中流入设备的电流与流出设备的电流的差值，即：Ir=Iin−Iout。

通常，漏电电流用于表示设备或系统中的电流泄漏。当系统存在漏电、接地故障或绝缘损坏时，会出现漏电电流。

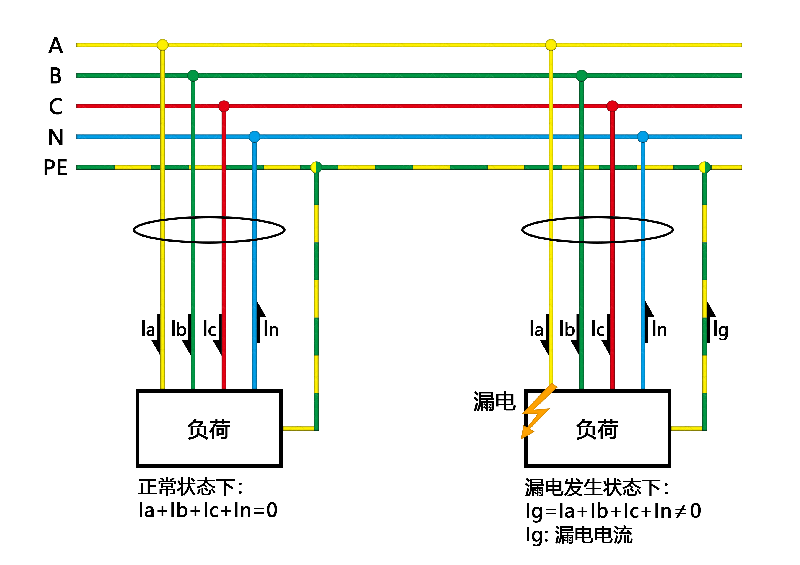

图2：漏电流的成因

3. 漏电电流的产生原因

导致漏电现象的原因有：绝缘老化或破损，导线或设备的绝缘性能下降，导致部分电流泄漏至地面，形成漏电电流。漏电现象，当电气设备接地不良或线路中存在导电物质时，电流会通过泄漏路径流向地面，形成漏电电流。接地故障，设备发生接地短路时，大量电流通过故障点流入大地，形成明显的漏电电流。

 4. 快速测量负载电流、漏电流、接地漏电流方法

传统漏电流检测依赖断电后串联万用表或拆线测量，不仅操作繁琐、存在触电风险，更难以实现带电系统的实时监测。尤其面对特殊环境（如地下配电室、密闭金属管道或密集电缆桥架），常规检测工具因空间限制或无法接触导体而束手无策。

ETCR6640系列钳形漏电流表的创新设计突破了这一瓶颈：其非接触式测量特性可在不中断供电的前提下，直接钳住导线，通过电磁感应精准捕获毫安级漏电流，大幅提升检测效率与安全性。

ETCR6640系列钳形漏电流表用独特的CT技术及数字集成技术，具有体积小，精度高，功能完善的特点。其磁芯采用坡莫合金制造，并采用磁性屏蔽技术，几乎不受外界电磁场的影响，确保了常年无间断测量的高精度、高稳定性、高可靠性，其中ETCR6670、ETCR6680钳口尺寸较大，适合粗大电缆线的测量。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

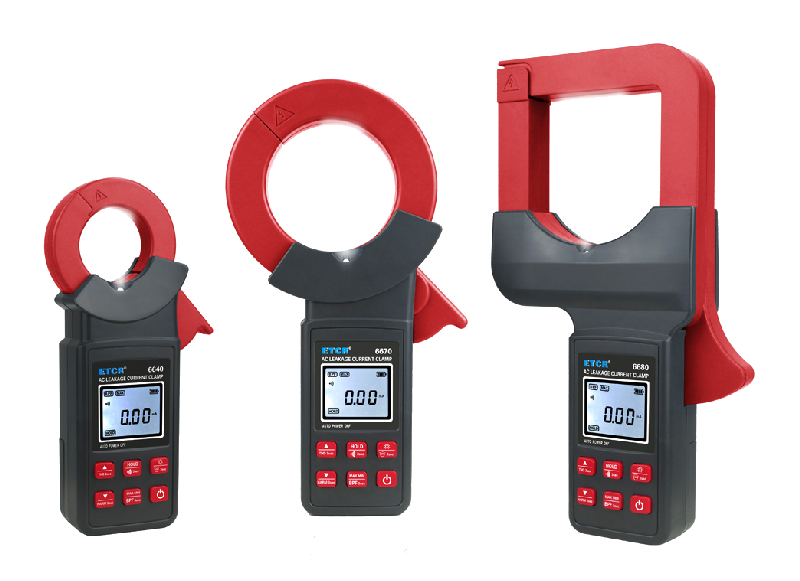

图3：ETCR6640系列钳形漏电流表

 ETCR6640系列钳形漏电流表型号类别

 5. ETCR6640系列钳形漏电流表产品特点;

1） 真有效值测量、滤波功能、最大值/最小值/平均值、谐波、畸变率等测试功能。

2）  宽频率，可测试40Hz～1kHz频率范围的电流，是电工安全检测的必备工具。

3） 双层屏蔽技术，精度高，抗干扰能力强，分辨力达10uA。

4） 蓝牙上位机通讯功能。

5） 内置大容量锂电池。

6） 数据存储功能。

7） 手电筒功能。

6. 漏电流测量原理

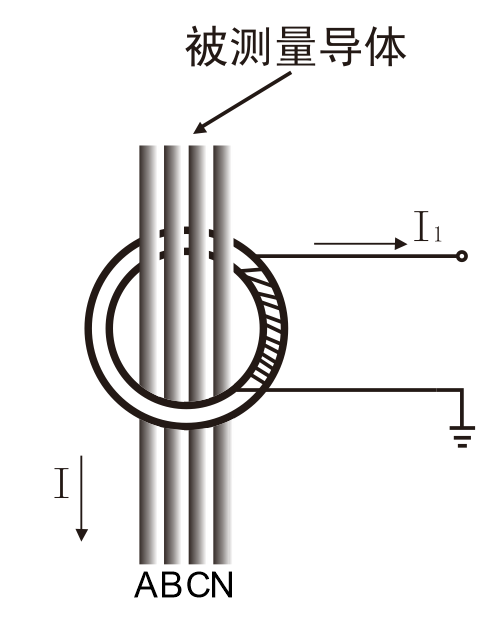

被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

I=n*I1（其中：n为副边与原边线圈的变流比）。

    通过互感器测量被测线路的三相四线电流矢量和，经过采样放大后进行采集计算出相应的漏电流大小，从而判断线路是否漏电。

图4：漏电流测量原理

 7. 案例情况

该某商业综合体的配电室近期频繁出现线路过热和漏电报警问题，运维团队需在不影响商户用电的前提下，快速排查配电柜的漏电流及接地漏电流，定位故障点。传统方法需断电检测，影响正常运营。

该配电室目前由多个配电柜组成。因此，将对现场的各个配电柜线路的漏电流、接地漏电流逐一进行测量排查。通过现场勘察及理论验证分析，决定采用ETCR6400钳形漏电流表进行测试，运维人员无需停电即可完成高效精准的带电检测，保障供电连续性，测量方案如下：

1） 单相二线漏电流测量，对于单相负载同时钳住一根火线与一根零线测量。

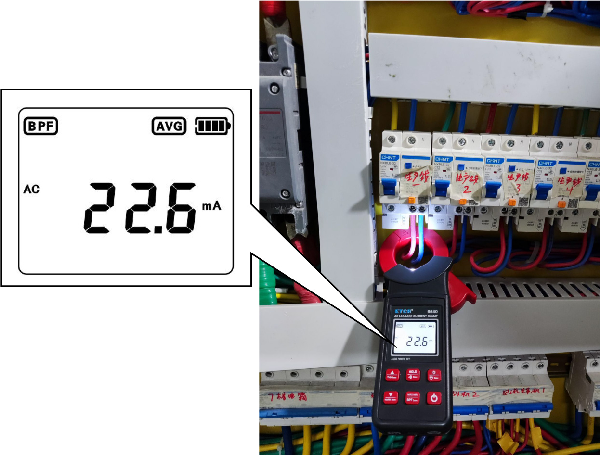

图5：单相二线漏电流测量

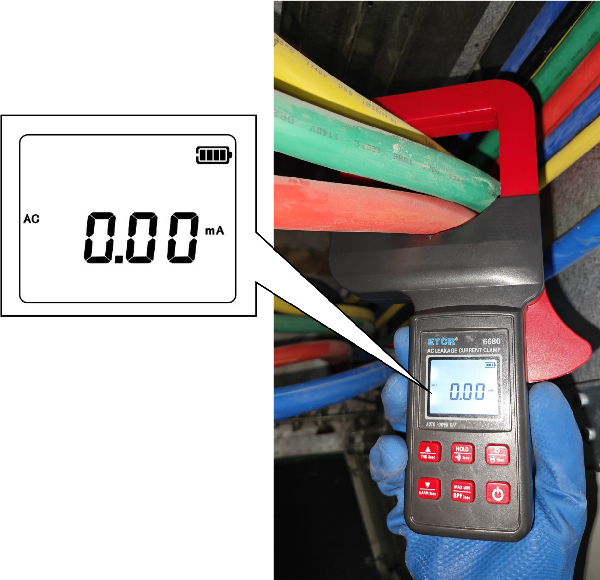

2） 三相三线漏电流测量，对于三相负载同时钳住三个火线测量。

图6：三相三线漏电流测量

3） 三相四线漏电流测量，对于三相四线负载同时钳住三根火线和一个零线测量。

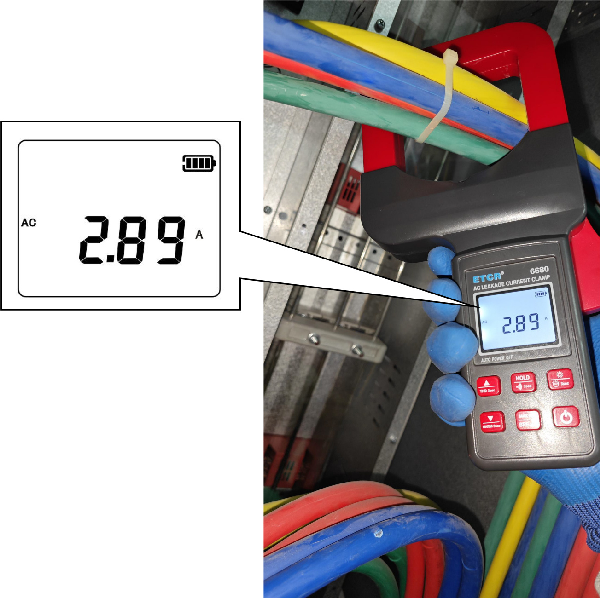

图7：三相四线漏电流测量

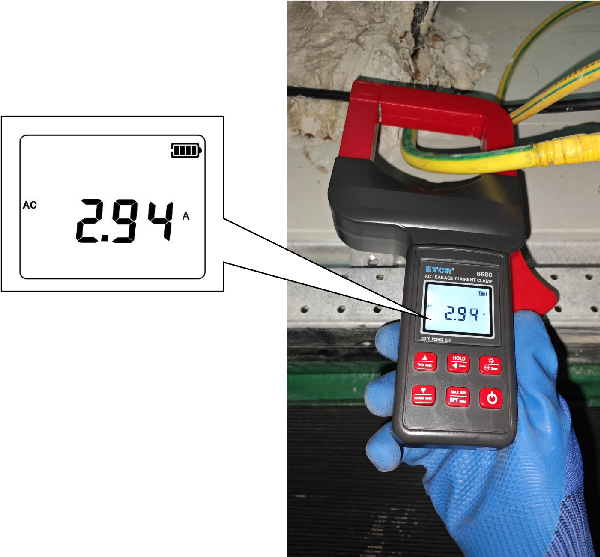

 4） 接地线漏电流测量，钳住接地线测量。

图8：接地线漏电流测量

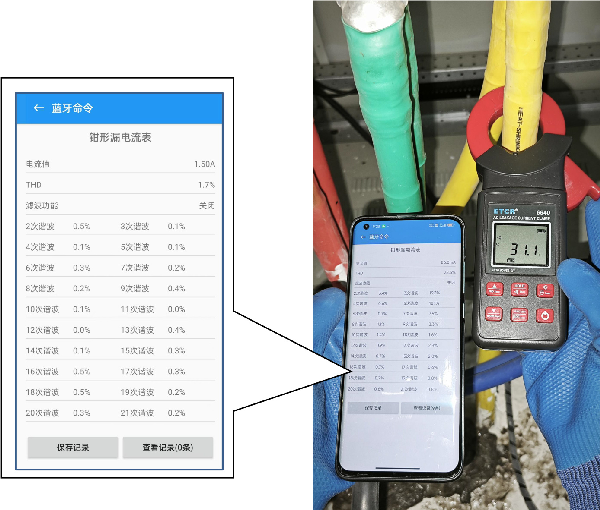

 5） 蓝牙通讯功能，长按HOLD键3sec：开启蓝牙通讯，连接手机APP对测量数据进行保存。

图9：钳表蓝牙APP通讯

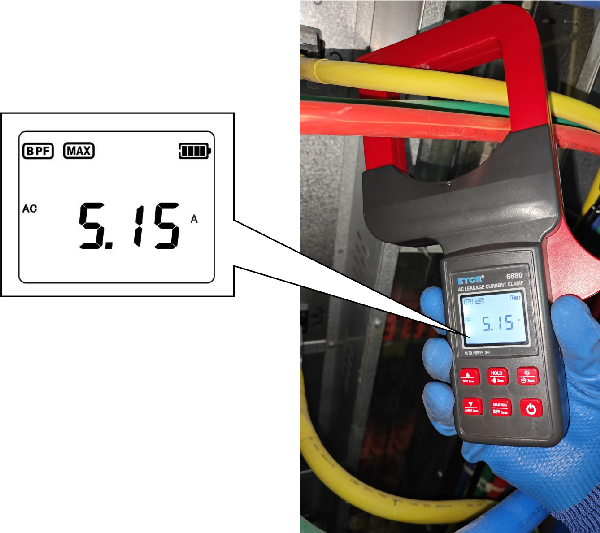

 6） 滤波功能，长按BPF键3sec：开启滤波测量模式，减少谐波干扰。

图10：滤波功能

 8. 案例总结

最终经过一段时间带电检测，运维人员利用ETCR6640系列钳形漏电流表，精准锁定A1配电柜线路存在单相二线漏电流22.6mA（如图5所示）、A3配电柜线路存在三相四线漏电流2.89A（如图7所示）、B2配电柜存在接地线漏电流2.94A（如图8所示），其测量数据完全规避了商业综合体密集电磁环境的干扰。经运维人员判断确认系大功率劣质电器长期运行导致的绝缘层碳化漏电。团队立即采取临时分流措施并通知商户整改，成功消除过热隐患。

该案例现已成为商业综合体预防性维护的标准流程，据统计采用此方案后同类故障排查时间缩短70%，年度运维成本降低45%，真正实现了电气安全与经济效益的双重保障。
