插座是电气线路的末端接口，也是用电安全最容易出问题的地方。接线错误、地线缺失、地阻过大——这些问题用万用表逐一排查费时费力。

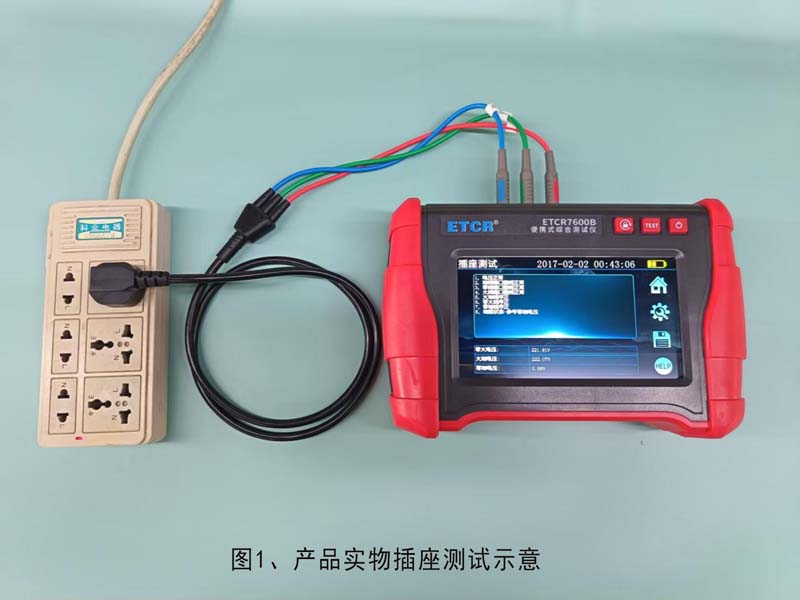

ETCR7600的插座检测功能可测量线路电压、接线极性、地线是否带电、地阻状况等10项指标，直接给出检测结果。

测量功能

一、插座接线问题与判断依据

常见的插座接线问题包括：

（1） 缺地线：地线未接或断开，设备外壳无法将故障电流导入大地，一旦漏电外壳可能带电，存在触电风险。

（2）零火线接反：火线与零线位置互换，电器能正常工作但开关断开后电器内部仍可能带电。

（3）火地线接反：火线接到地线端子，设备外壳直接带电，这是最危险的情况。

（4）地线带电：地线对地电压不为0V，可能是零线断路或接地不良，导致与之相连的电器外壳带电。

各项检测指标的判断依据如下：

（1）线路电压：单相220V允许偏差+7%、-10%（GB/T 12325《电能质量 供电电压偏差》），超出范围即需排查。

（2）零火线序：面对插座应为“左零右火”（GB 50303《建筑电气工程施工质量验收规范》）。

（3）火地线序：火线与地线不得互换。

（4）地线是否带电：正常状态下地线对地电压应接近0V。

（5）地阻状况：接地电阻一般不应大于4Ω，地阻过大会影响漏电保护动作可靠性。

二、接线方法

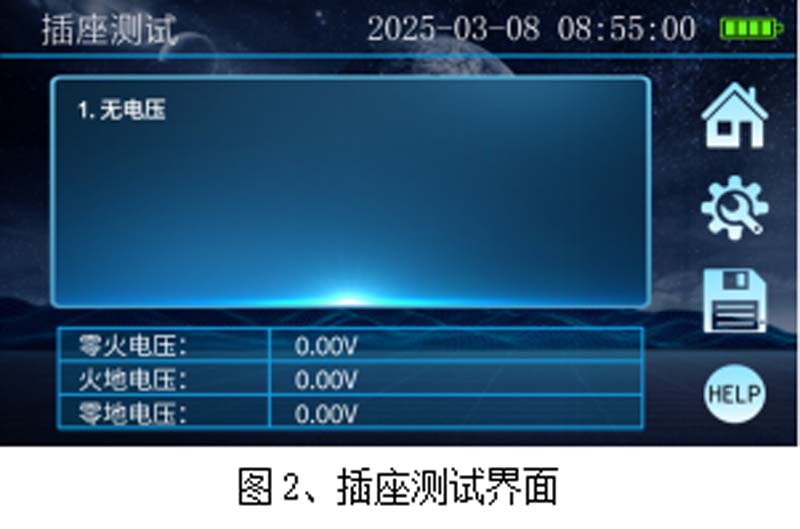

将ETCR7600配套的插座测试线——黑色插头插入仪表“-”接口，红色插头插入“+”接口——然后将三脚插头插入被检测插座即可。仪表自动读取各项数据并显示结果，几秒完成全部检测。

三、总结

插座接线错误可能引发触电、设备损坏等严重后果。ETCR7600的插座检测功能可在几秒内完成10项检测，直接显示线路电压、接线极性和接地状况，帮助快速判断插座是否安全可用。
