产品系列 : 双钳数字式接地电阻表
接地电阻测量，直流电阻测量，土壤电阻率测量，对地电压测量，接地电流测量
接地电阻量程：0.000Ω～300kΩ
直流电阻量程：0.000Ω～300kΩ
土壤电阻率量程：0.00Ωm～9000kΩm
接地电压量程：AC 0.0V～100.0V
接地电流量程：0.0mA～600.0A
钳口尺寸：Φ70mm
存储功能：数据存储2000组
报警功能：可设置报警阈值
USB通讯接口
蓝牙通讯
可充电锂电池
产品简介
ETCR3200C双钳接地电阻测试仪又称多功能接地电阻测试仪、精密接地电阻测试仪，用于现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻。仪表采用数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时无需断开任何并联接地电极，最大程度地提高测量的方便性。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保长年测量的高精度、高稳定性和高可靠性。广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等行业。

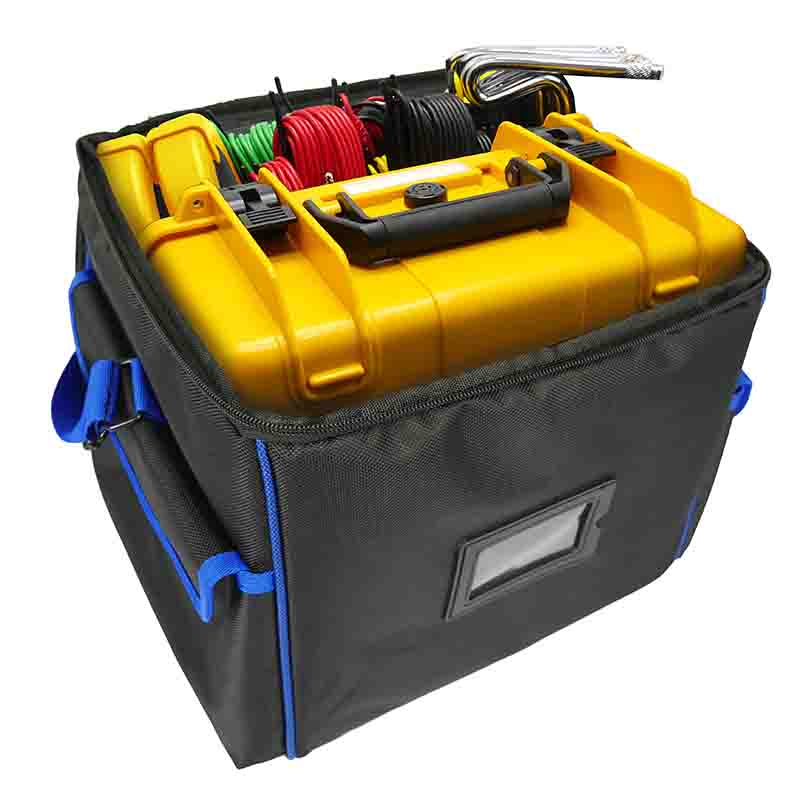

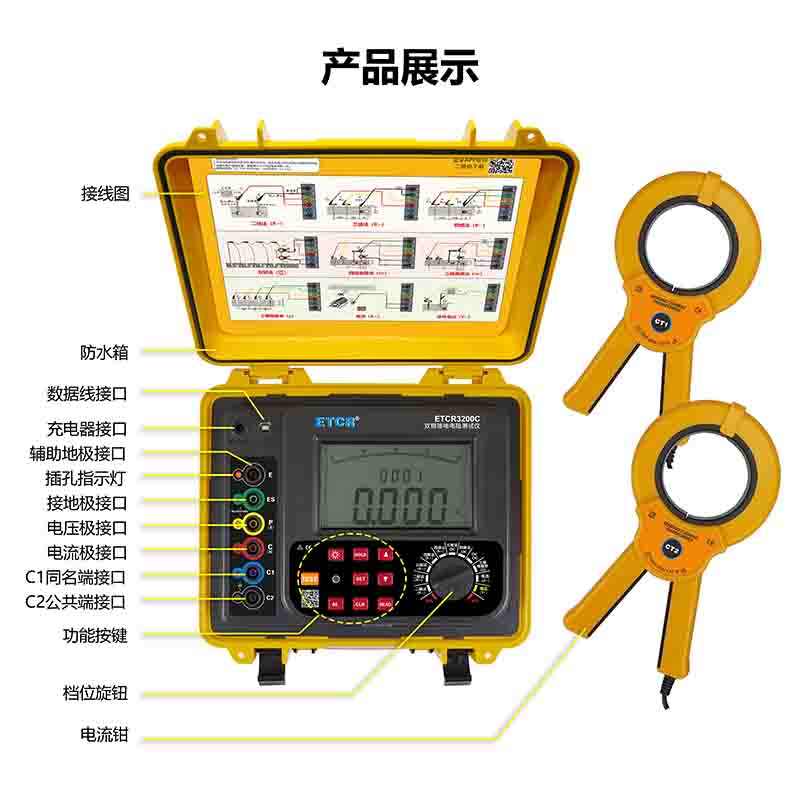

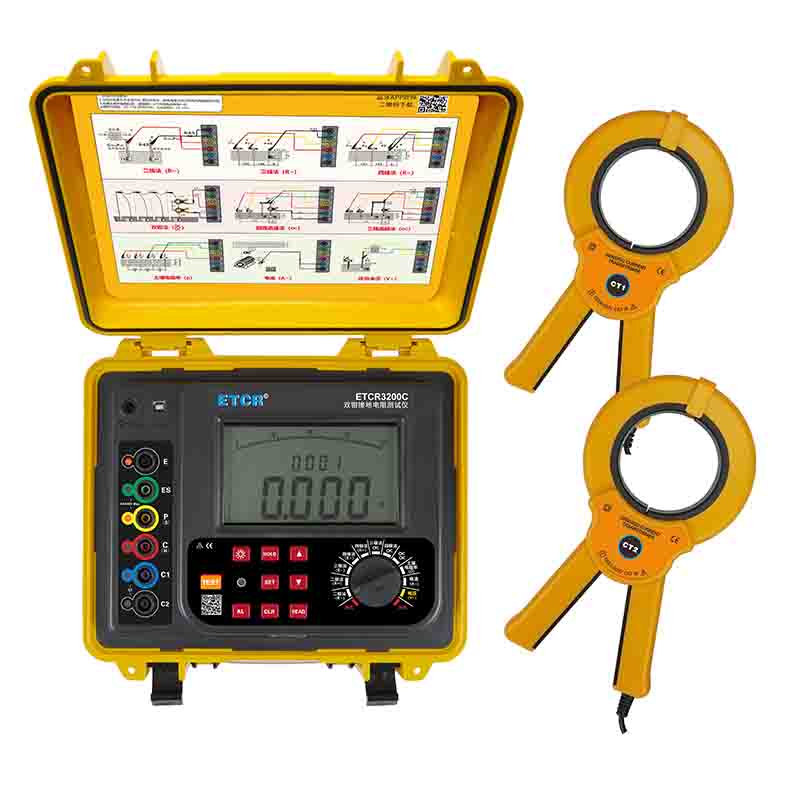

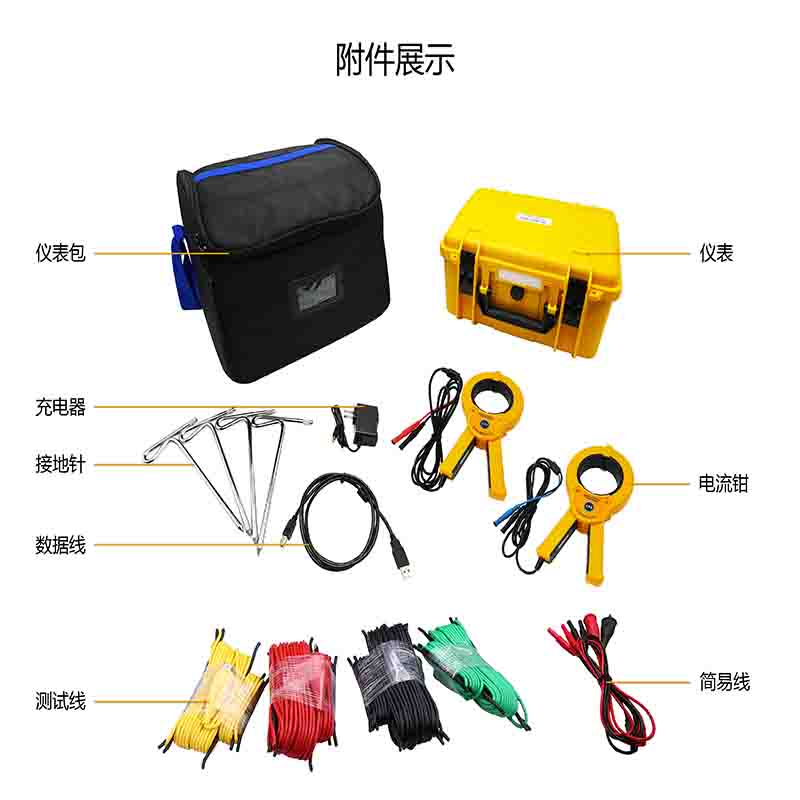

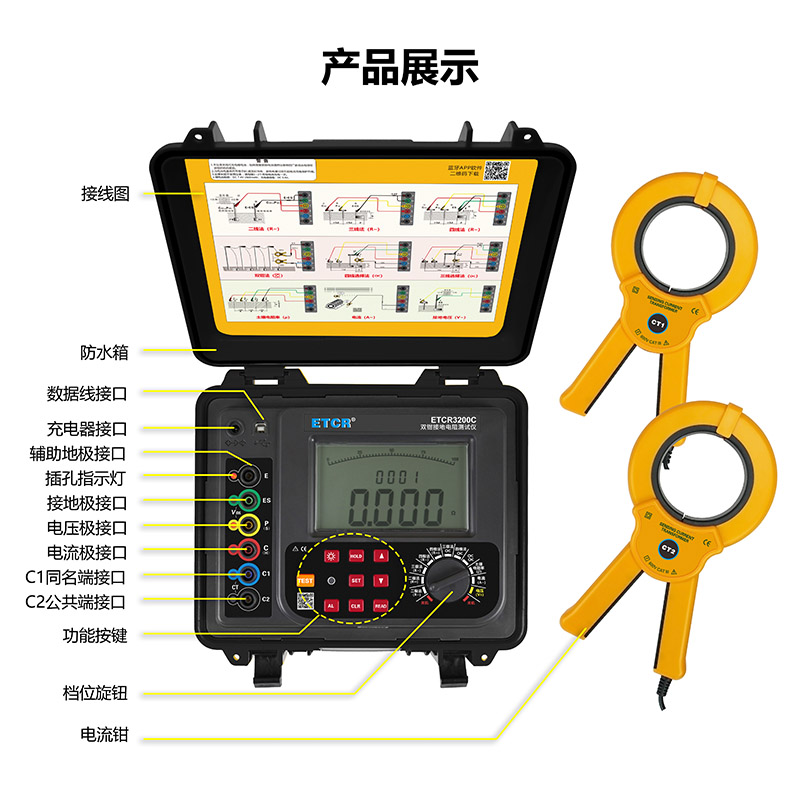

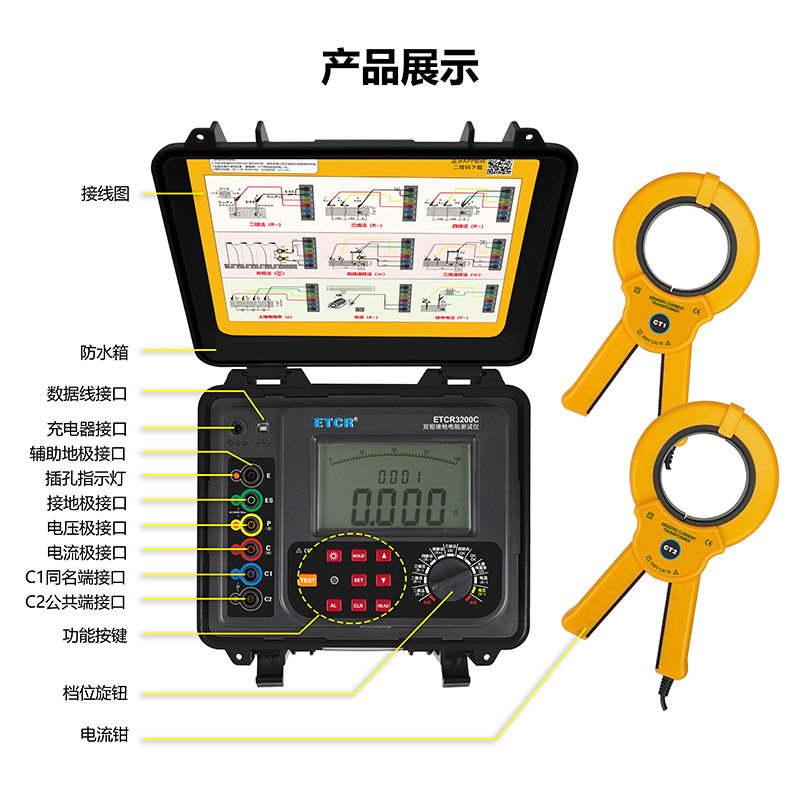

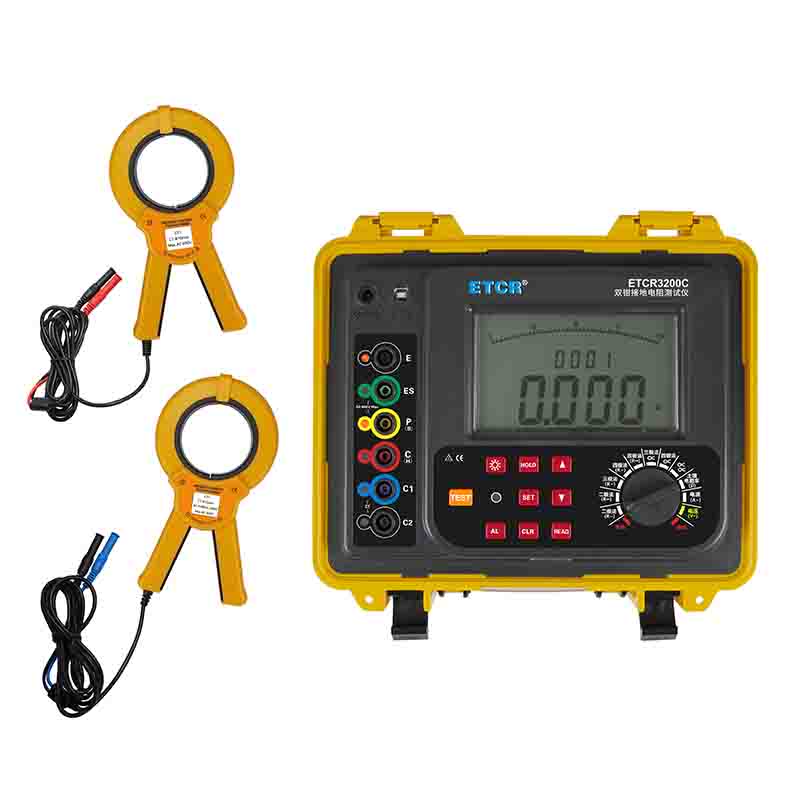

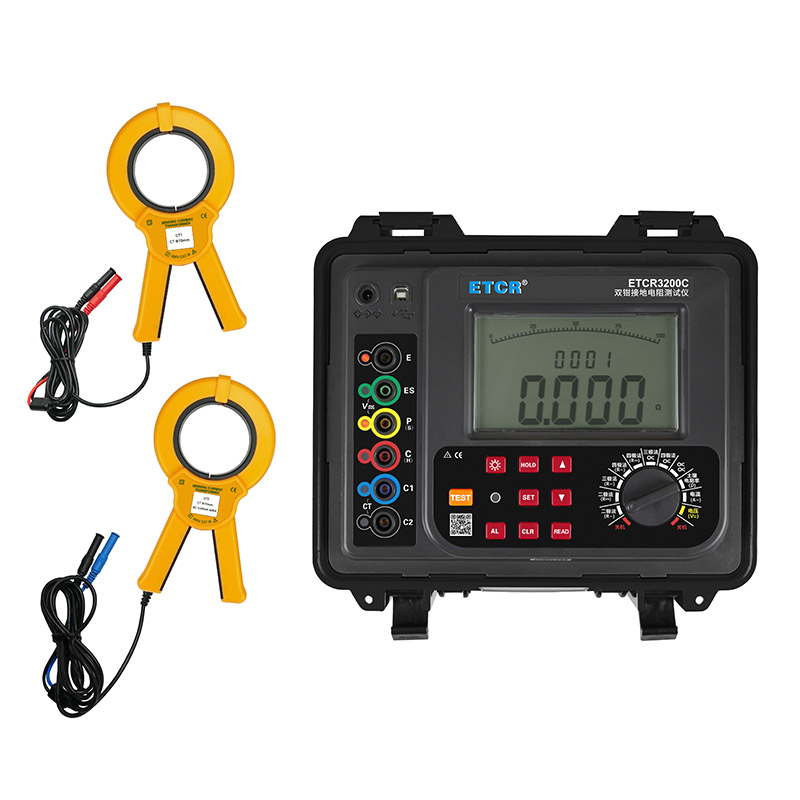

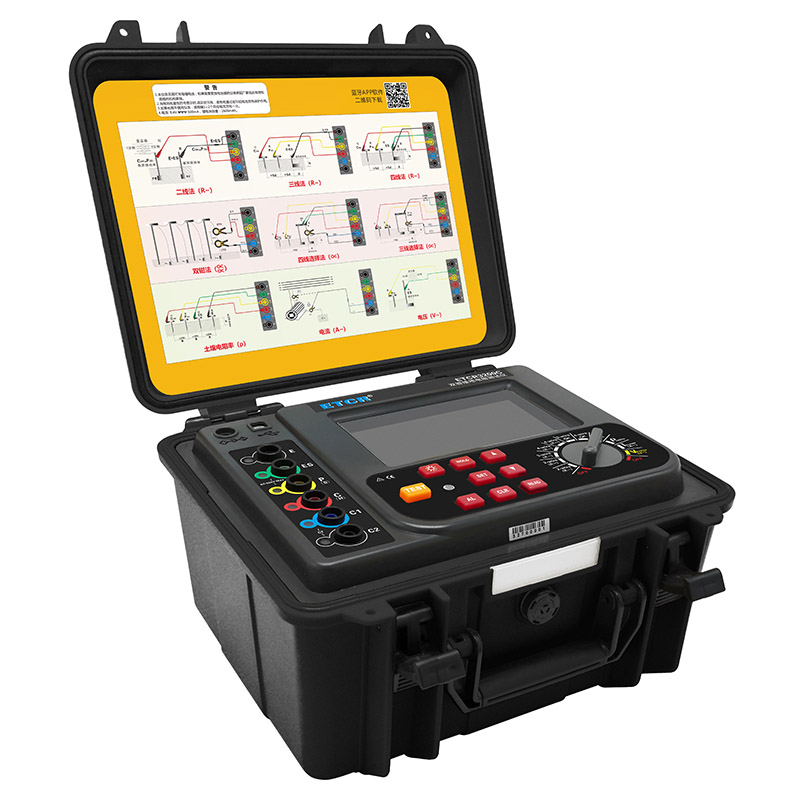

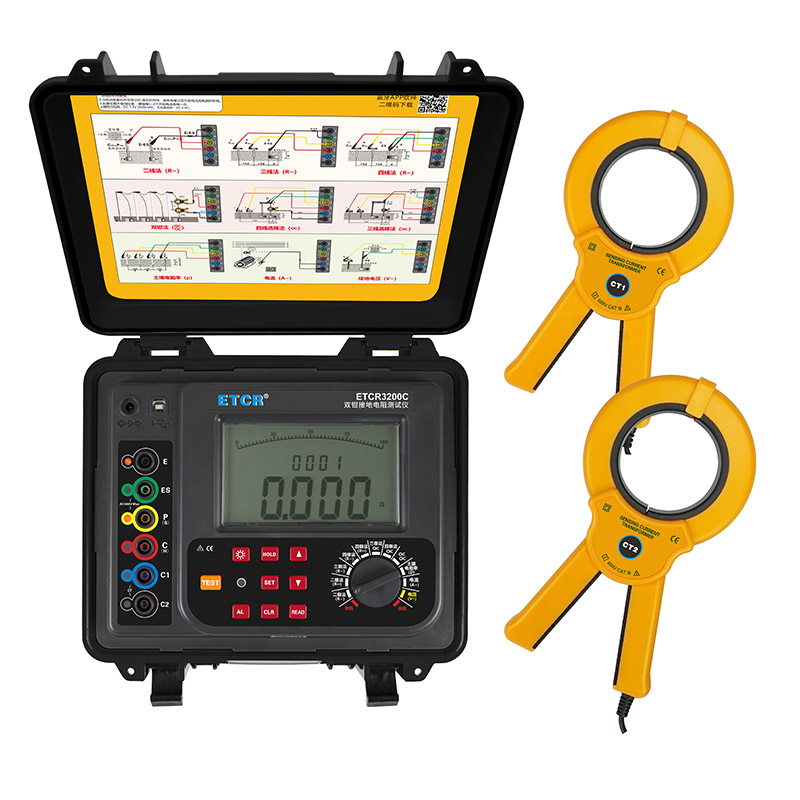

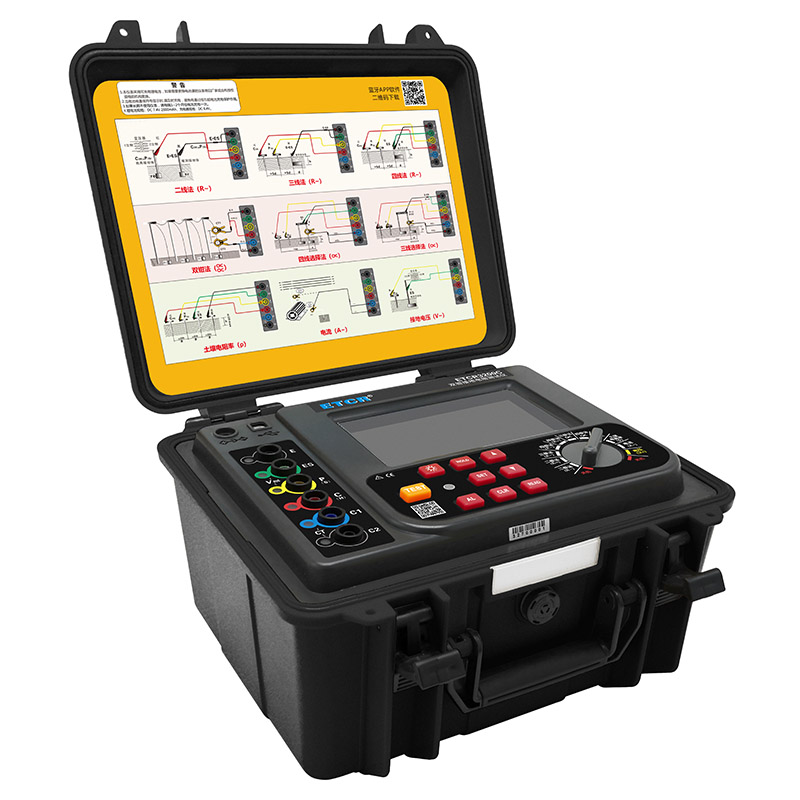

ETCR3200C双钳接地电阻测试仪，由主机、电流钳(双钳)、数据软件、测试线、辅助接地棒、通讯线等组成。仪表采用大口径电流钳设计，可应对各种场合的测试需求，可测量大尺寸接地引下线的接地电阻值，主机超大LCD显示，具有背光、棒图指示，一目了然。仪表具有支持安卓系统的蓝牙通讯功能，安装APP后可在移动终端进行测试或读取测试记录，给你带来全新体验。仪表具有存储功能，时钟功能，自动存储含有日期时间的测试结果2000组。通过USB接口数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。
产品特点
1、二三四线法、选择法、双钳法测量接地电阻。

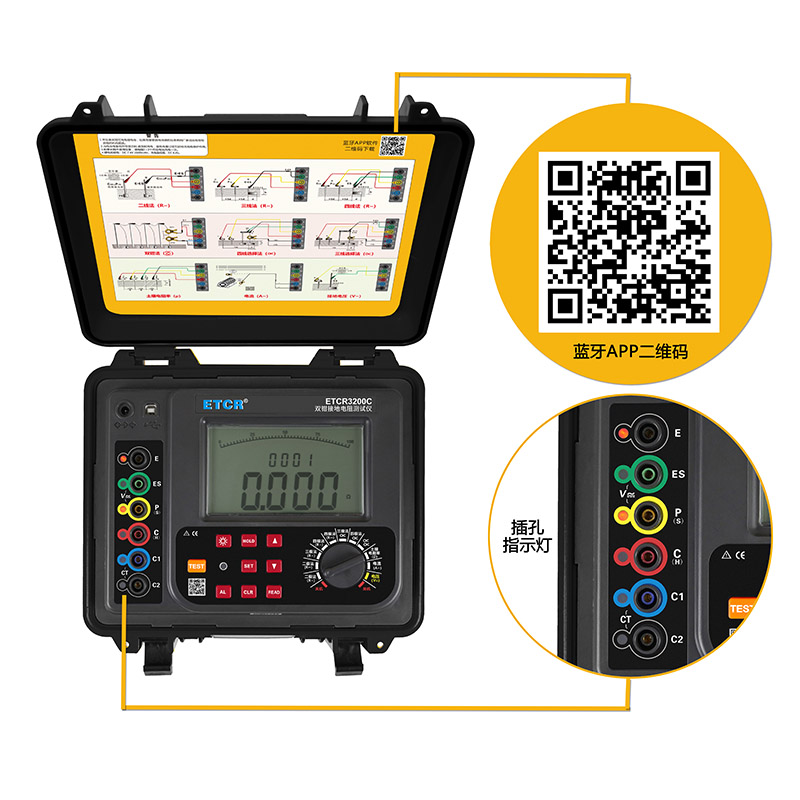

2、独特设计的插孔指示灯，准确指示插孔位置，避免操作失误。
3、12档位功能选择旋钮，各种测试方法展示无遗，使得操作简易快速。
4、导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强。
5、主机超大LCD显示，白屏背光，棒图指示，一目了然。
6、报警功能，可设置报警阈值。
7、存储功能，数据存储2000组。
8、USB通讯接口，数据上传功能。
9、蓝牙通讯功能。
10、可充电锂电池。
技术参数
1、基准条件下基本误差及性能指标
| 测量功能 | 测量范围 | 精度 | 分辨率 |
| 二三四线法测量接地电阻(R～)、直流电阻(R—) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～2999Ω | ±2%rdg±3dgt | 1Ω | |
| 3.00kΩ～300.00kΩ | ±4%rdg±3dgt | 10Ω | |
| 选择法测量接地电阻(R～) | 0.000Ω～9.999Ω | ±2%rdg±0.05Ω | 0.001Ω |
| 10.00Ω～29.99Ω | ±2%rdg±5dgt | 0.01Ω | |
| 30.0Ω～299.9Ω | ±2%rdg±3dgt | 0.1Ω | |
| 300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
| 双钳法测量接地电阻(R～) | 0.01Ω～0.99Ω | ±10%rdg±5dgt | 0.01Ω |
| 1.0Ω～29.9Ω | 0.1Ω | ||
| 30Ω～100Ω | 1Ω | ||
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | 根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99kΩm | 10Ωm | ||
| 100.0kΩm～999.9kΩm | 100Ωm | ||
| 1000kΩm～9000kΩm | 1kΩm | ||
| 接地电压（V～）50Hz/60Hz | AC 0.0V～100.0V | ±2%rdg±3dgt | 0.1V |
| 接地电流（A～） 50Hz/60Hz | AC 0.00mA～600.0A | ±2%rdg±3dgt | 0.01mA |
2、一般规格
| 规格名称 | 规格参数 | |
| 电 源 | DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V | |
| 显示模式 | 4位超大LCD显示，带背光 | |
| 测量指示 | 测量中LED闪烁指示，LCD倒计数显示 | |
| LCD尺寸 | 128mm×75mm；显示域：124mm×67mm | |
| 背 光 | 可控背光，适合昏暗场所使用 | |
| 测量方法 | 直流电阻 | 直流电阻二极法 |
| 直流电阻四极法 | ||
| 接地电阻 | 接地电阻二极法 | |
| 接地电阻三极法 | ||
| 接地电阻四极法 | ||
| 接地电阻单钳三极法（选择法） | ||
| 接地电阻单钳四极法（选择法） | ||
| 接地电阻双钳法 | ||
| 土壤电阻率(温纳法) | ||
| 接地电流 | 电流钳测量 | |
| 接地电压 | 平均值整流 | |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC自动选频) | |
| 短路测试电流 | AC 250mA max | |
| 开路测试电压 | AC 40V max | |
| 电极间距范围 | 1m～100m | |

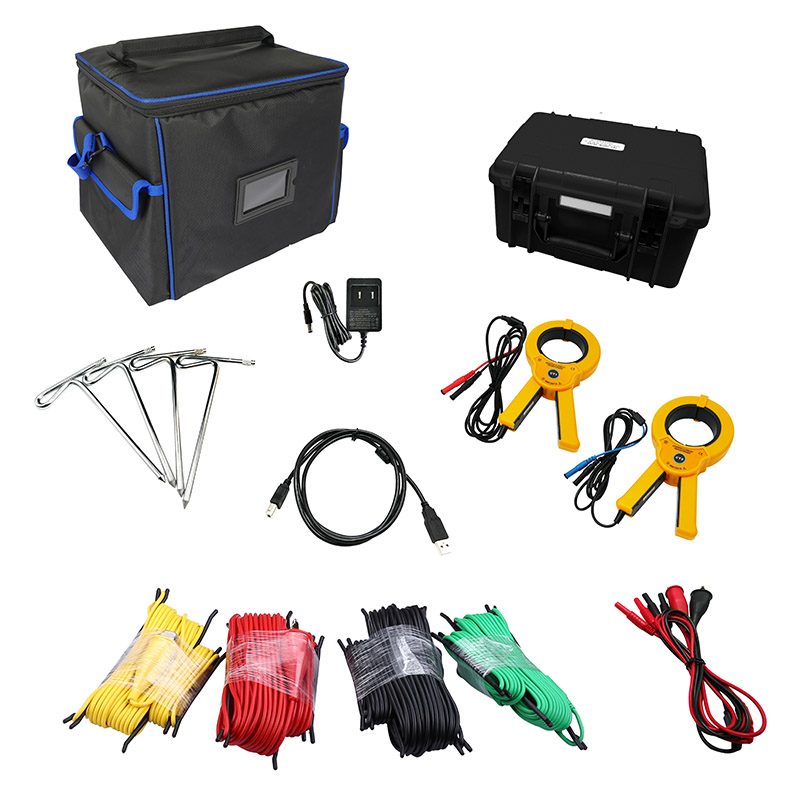

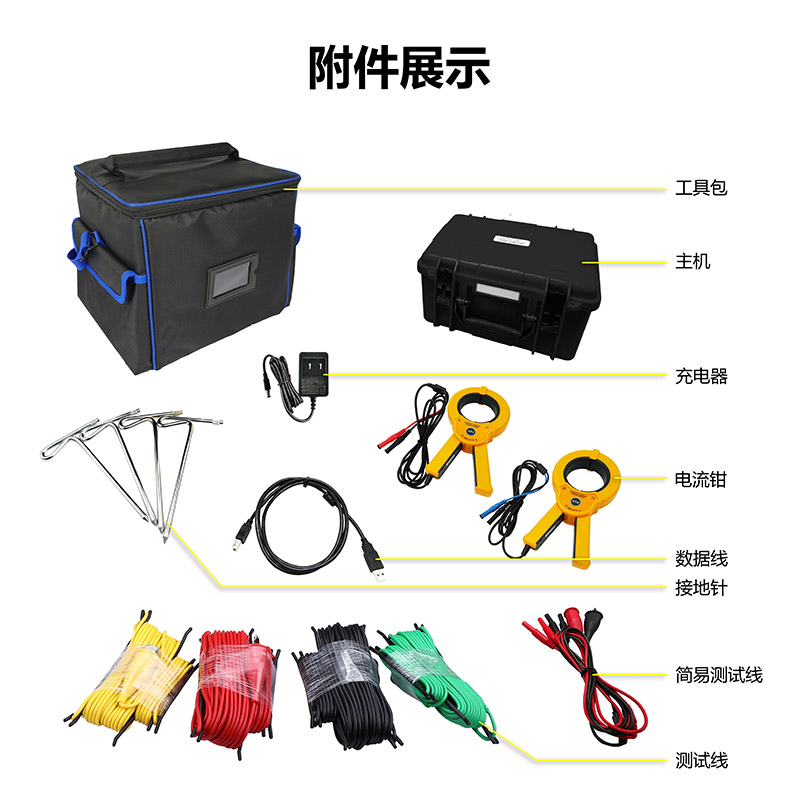

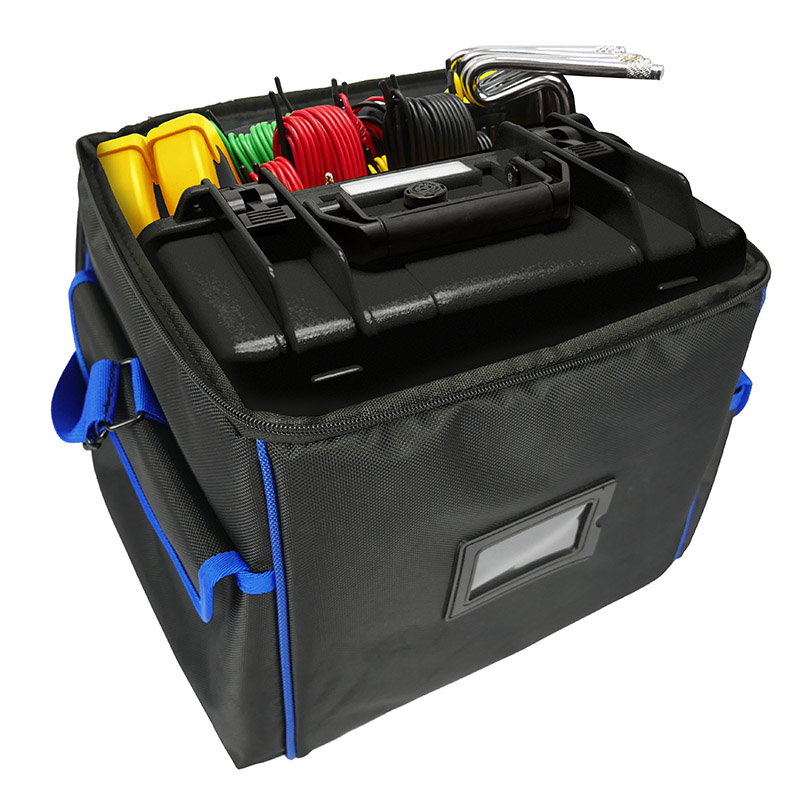

| 测 试 线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 | |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 | |
| 辅助接地棒 | 4根：φ9mm×230mm（约696g） | |
| 电 流 钳 | 2把：蓝黑插头，红黑插头各1把 | |
| 电流钳口径 | φ70mm | |
| 电流钳尺寸 | 高宽厚：223mm×120mm×39mm | |
| 测量时间 | 交流电流：约2次/秒；对地电压：约2次/秒；接地电阻：约7秒/次 | |
| 线路电压 | AC 600V以下测量 | |
| 通讯方式 | 蓝牙模块，USB接口，存储数据可以通过软件上传电脑 | |
| 数据保持 | 保持数据时“HOLD”符号指示 | |
| 数据存储 | 2000组，显示“FULL”符号表示存储已满 | |
| 数据查阅 | 查阅数据时“READ”符号指示 | |
| 溢出显示 | 超量程溢出时“OL”符号指示 | |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 | |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”蜂鸣声报警提示 | |
| 报警临界值设置范围 | 电阻：0Ω～9999Ω，电压：0.0V～100.0V，电流：0.000A～9.9999A | |
| 自动关机 | 开机15分钟后自动关机 | |
| 工作电流 | 背光：25mA Max(单独背光耗电)；待机：25mA Max(开机后背光关闭)；测量：150mA Max(背光关闭) | |
| 仪表尺寸 | 高宽厚：280mm×260mm×160mm | |
| 质 量 | 仪表：约1799g(含电池)；总重量：约6.13kg（含附件） | |
| 电池电压 | 当电池电压降到约DC 7.2V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 | |
| 防护等级 | IP65（合盖时） | |
| 过载保护 | 测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒 | |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) | |
| 耐 压 | AC 3700V/rms(电路与外壳之间) | |
| 电磁特性 | IEC61326(EMC) | |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031； IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)；JJG 1054-2009(钳形接地电阻仪)。 | |
| 工作温湿度 | -10℃～40℃；80%RH以下 | |
| 存放温湿度 | -20℃～60℃；70%RH以下 | |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电阻量程 | 电压量程 | 电流量程 | 报警功能 | 存储功能 |

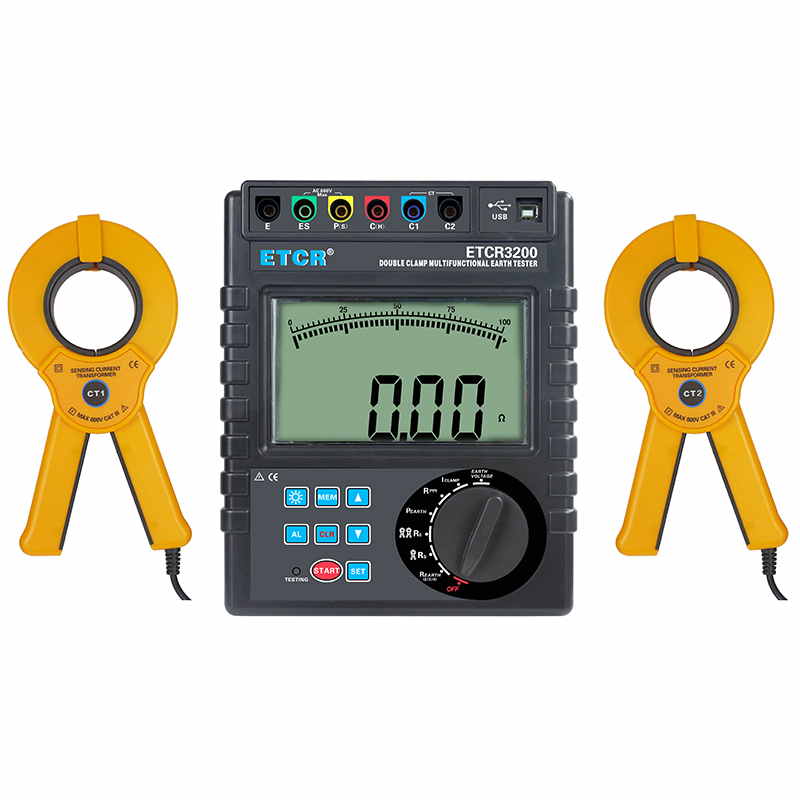

| ETCR3200双钳接地电阻测试仪 | Φ50mm | 0.00Ω～30.00kΩ | AC 0V～100V | 0.0mA～600A | 可设置报警阈值 | 数据存储2000组 |
| ETCR3200C 双钳接地电阻测试仪 | Φ70mm | 0.00Ω～300kΩ | AC 0V～100V | 0.0mA～600A | 可设置报警阈值 | 数据存储2000组 |
