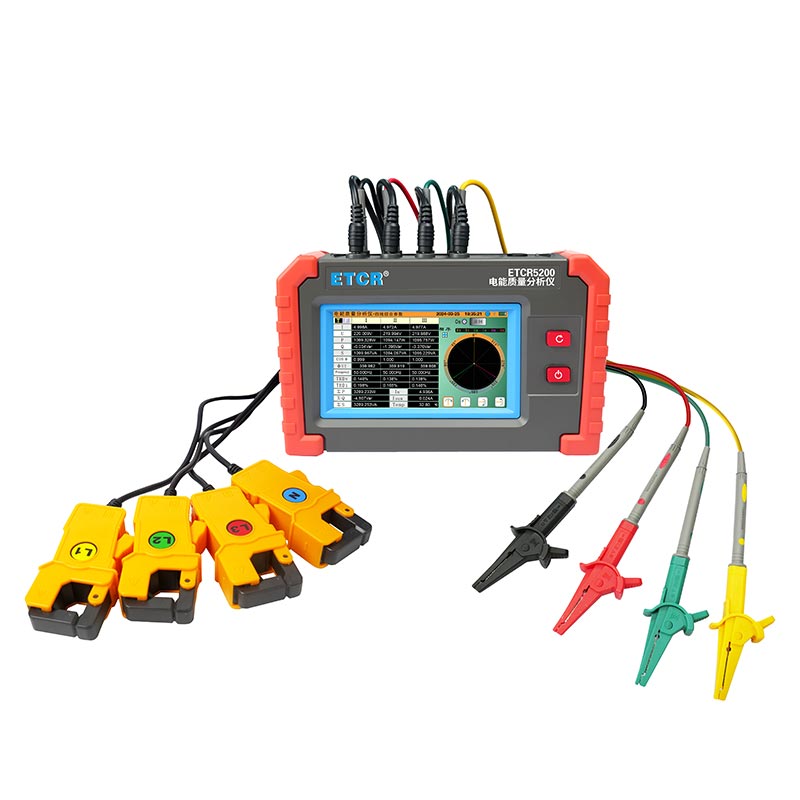

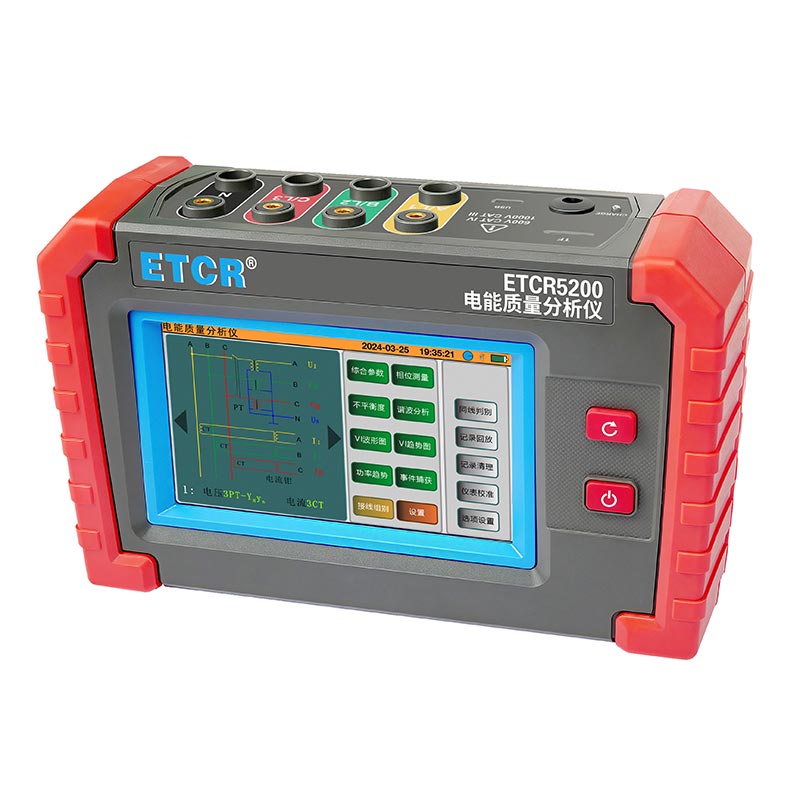

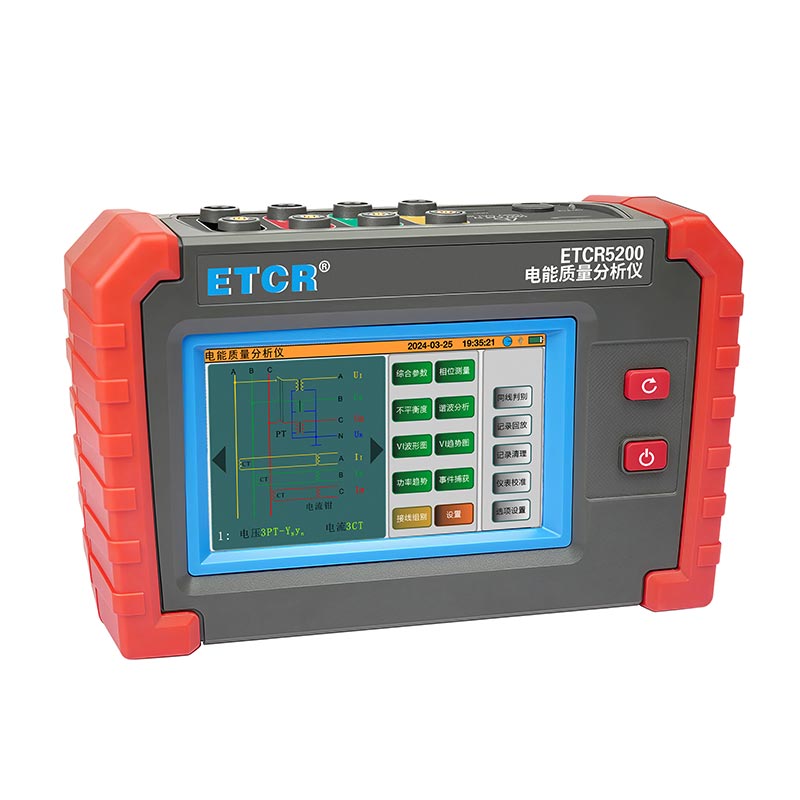

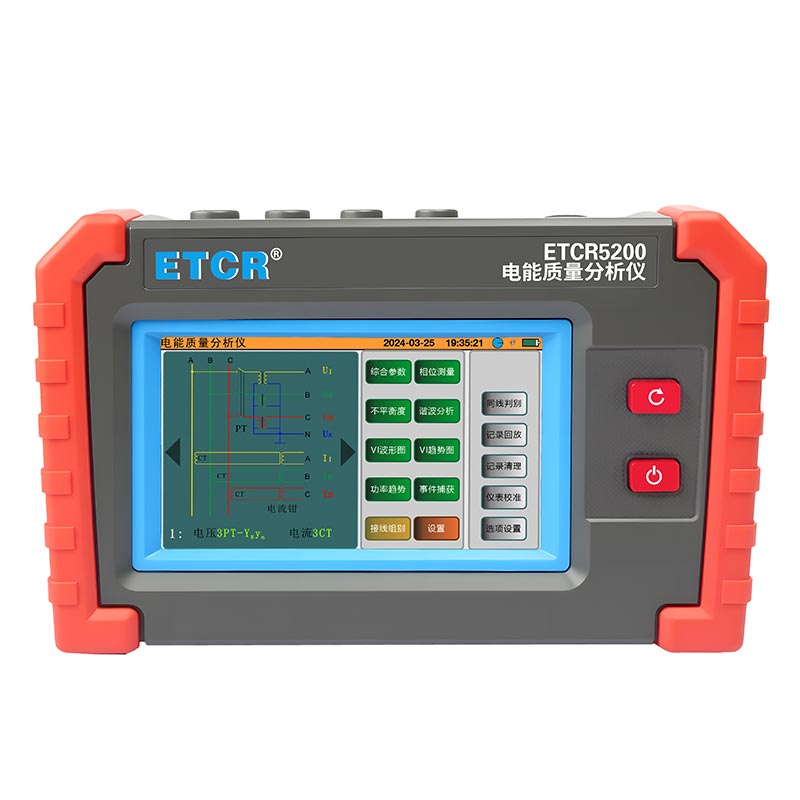

ETCR5200迷你型电能质量分析仪又称电力质量分析仪、电力参数测试仪、谐波分析仪，是一款专为现场测试三相电能质量的高精度综合型测试仪器。仪表具有智能化、功能完善、人机操作简洁、中英文双语操作界面等特点。仪表采用5寸触摸彩屏、体积小重量轻、携带方便，可选配多款电流钳。仪表可同时测量4路电流(ABC三相及中性线电流)，3路电压、三相不平衡度、有功功率、无功功率、视在功率、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。

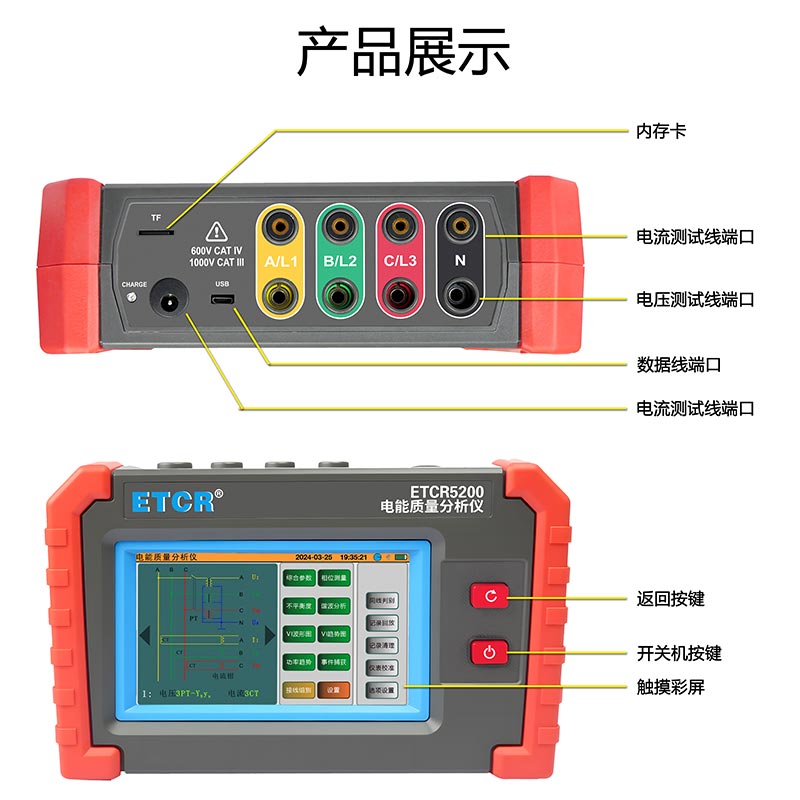

      ETCR5200迷你型电能质量分析仪采用5寸触摸彩屏显示，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。通过USB通讯接口及上位机软件，将存储数据上传电脑继续数据分析。
产品功能
1.波形实时显示(3路电压/4路电流)。
2.电压和电流真有效值。
3.相量图显示。
4.各相谐波的测量，达50次谐波。
5.柱形图显示各相电流和电压的谐波含有率。
6.总谐波失真度(THD)。
7.各相有功/无功/视在功率值及总值。
8.电压电流功率趋势图。
9.各相有功/无功/视在功率值及总值。
10.三相不平衡度测量(电压和电流)。
11.录制波形及参数。
12.截屏保存。
13.触摸屏操作。
14.短期电压闪变。
15.启动电流和浪涌电流监测。
16.USB接口与电脑上位机通信。
17.可设定仪器的接线方式及电网类型。
18.可选定不同电流钳和不同电压测试变比。
产品特点
1、对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

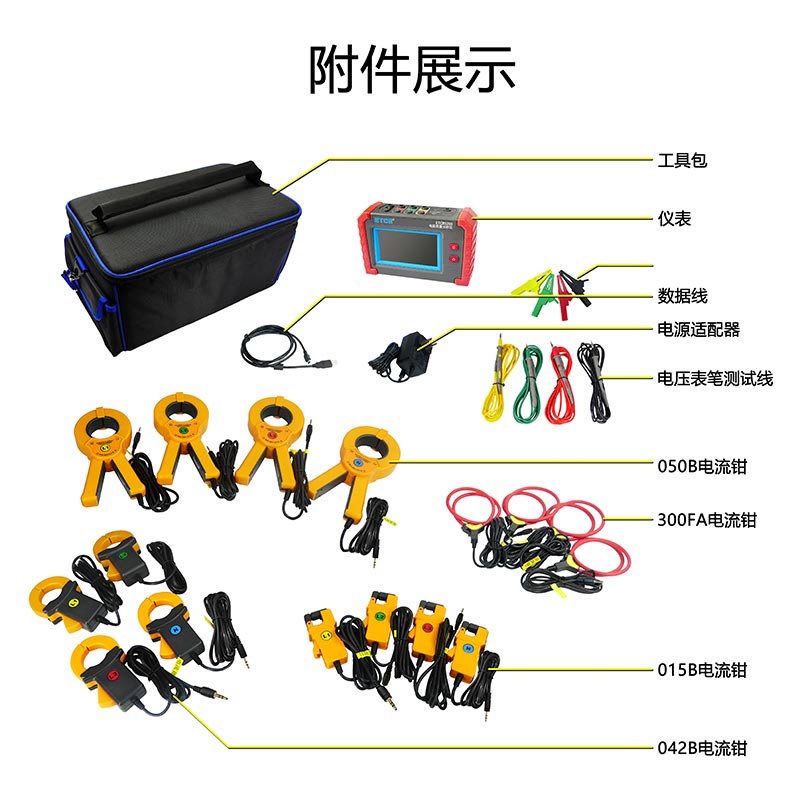

2、四款电流钳提供选择，应对各种场所。
3、四通道电流、电压测量，同时捕捉和记录电量参数、波形。
4、超大液晶彩屏显示，高分辨率。
5、中英文双语操作界面。
6、TF内存卡：8G。
7、USB通讯接口。
8、可充电锂电池。


1、测量精度

2、一般规格

3、电流钳特性
