产品系列 : 电力参数采集模块
用于在线监测、记录1～6路交流漏电流、电流，1～3路电压。电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。
电流量程：0.0mA/20A/600A/3000A
电压量程：0.0V～600V AC
通讯方式：RS485
产品简介

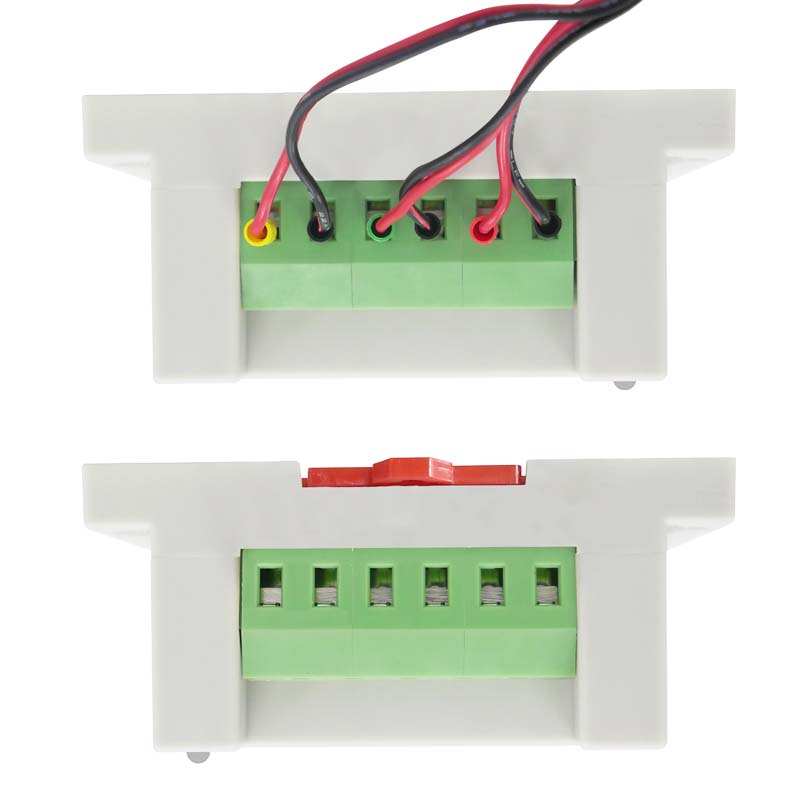

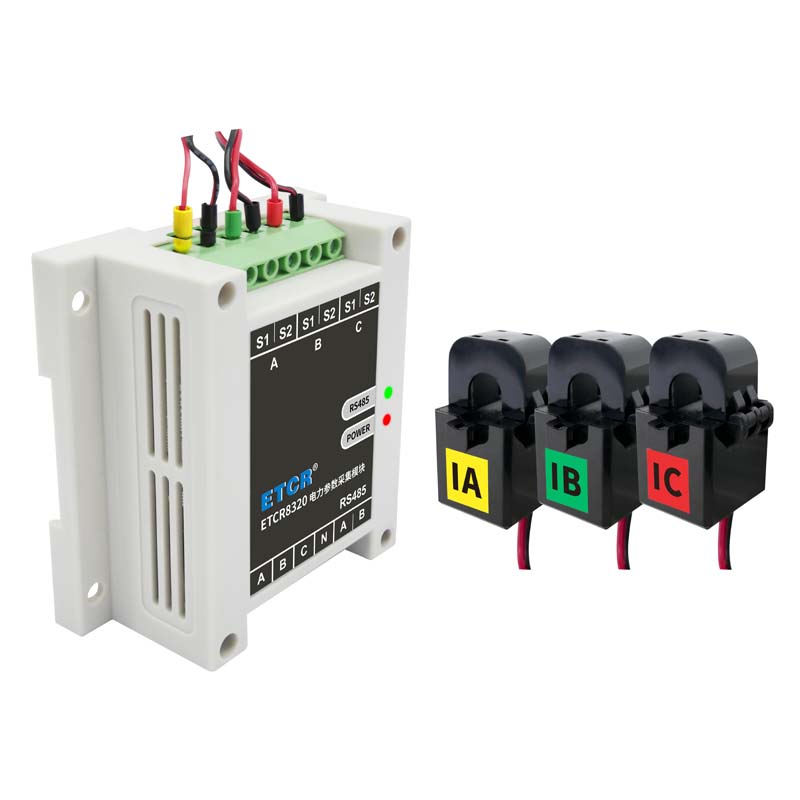

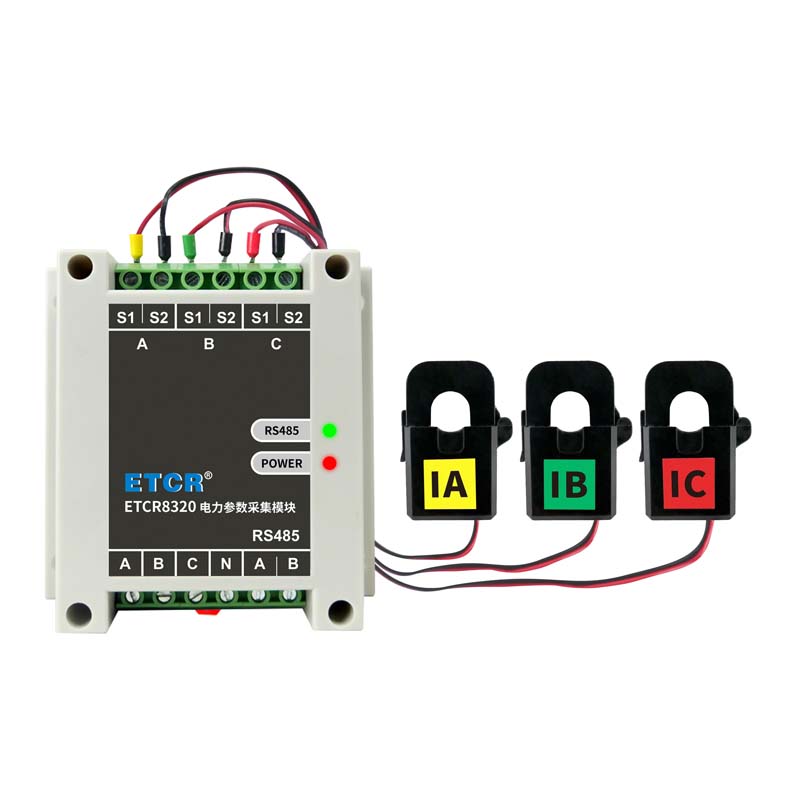

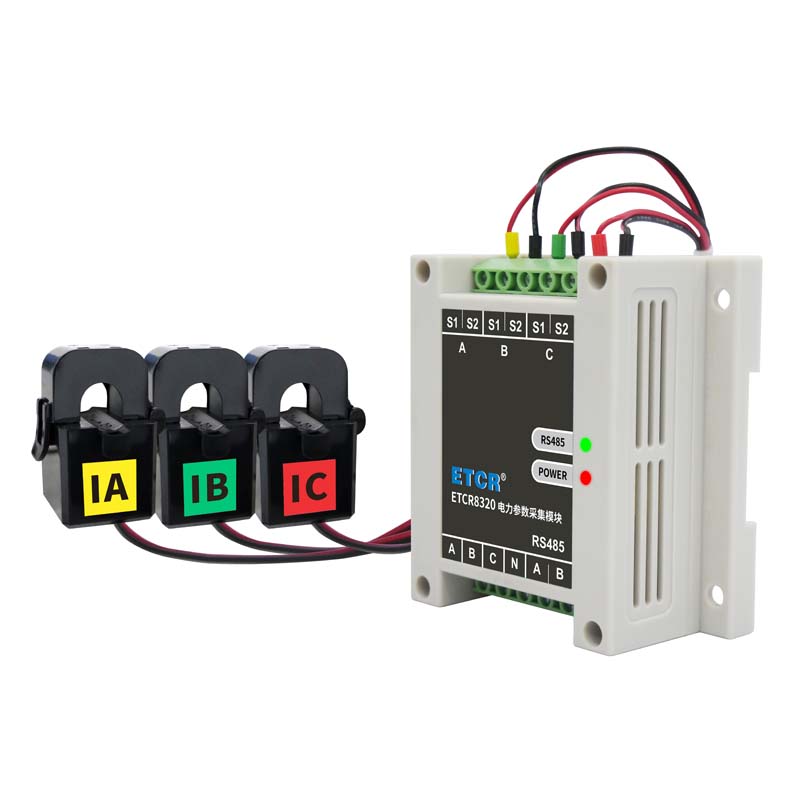

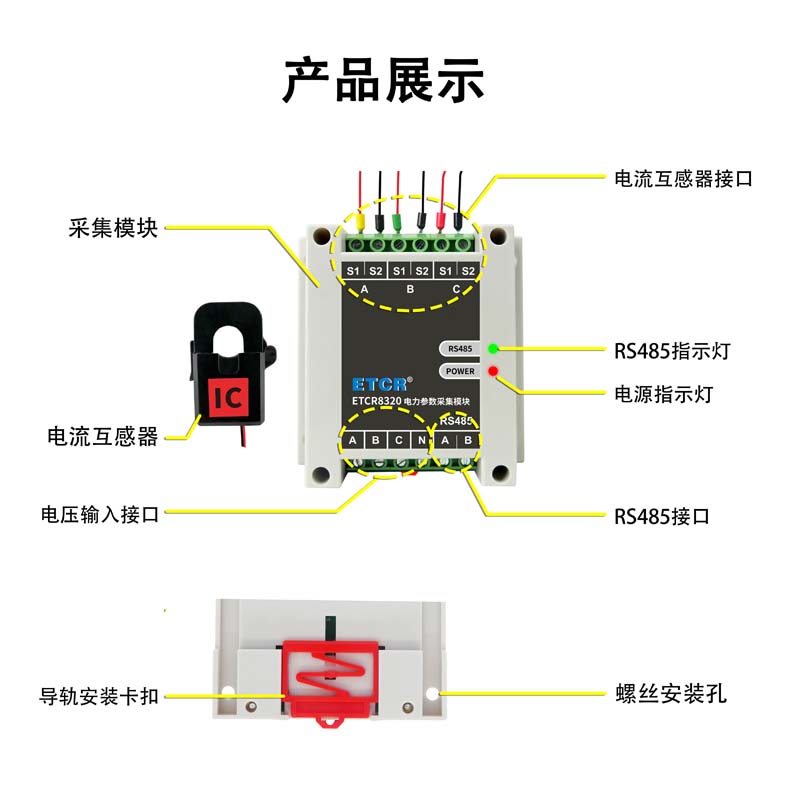

ETCR8320电力参数采集模块用于现场在线实时监测、记录3路交流电流、交流电压、无功功率、有功功率、视在功率、功率因数、畸变率、谐波、不平衡度、潮流方向等电力参数。采集模块由采集器、开口式互感器等组成。采集模块可接入3路电流互感器、3路电压。采集器具有RS485通讯功能，提供MODBUS通讯协议，便于用户二次开发，B型具有PLC通讯。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。采集模块体积小巧，特别适合安装在JP柜、箱变电房等空间狭小的场所使用。采集模块有2种安装方式：螺钉安装或导轨安装。广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力参数。
产品特点
1、采集模块可接入 3 路电流互感器、3 路电压。
2、适用于单相线路、三相四线线路。
3、具有 RS485 通讯功能，提供 MODBUS 通讯协议，便于用户二次开发。B 型
具有 PLC 通讯。
4、互感器有圆形、扁口、防水型等多种款式可供用户选择。
5、开口式结构 CT 现场安装时无需停电无需断开电缆线，安装方便安全。

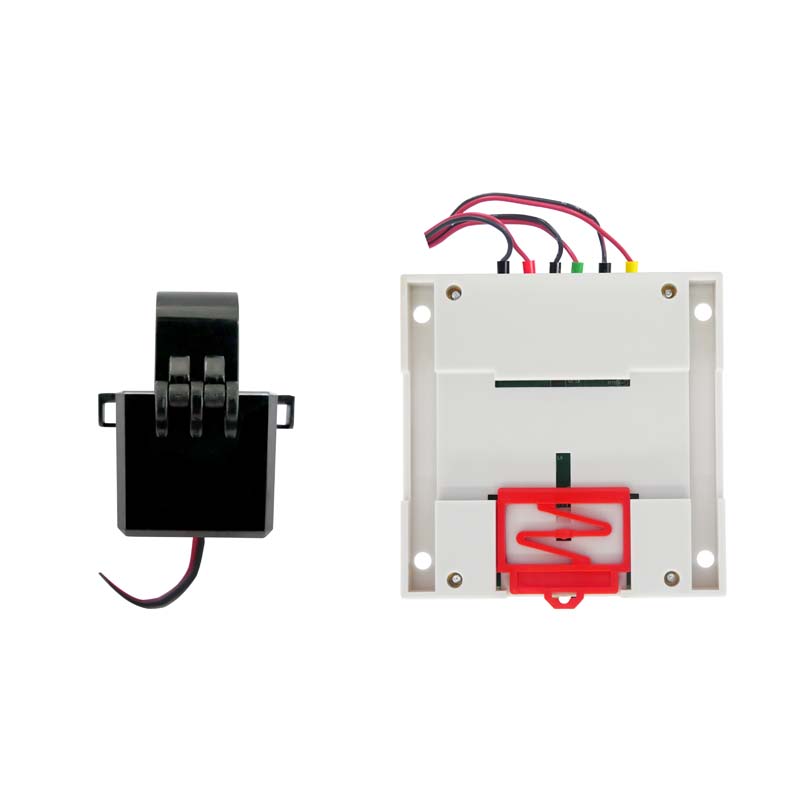

6、采集模块体积小巧，特别适合安装在 JP 柜、箱变电房等空间狭小的场所使用。具有 2 种安装方式：螺钉安装或导轨安装。
技术参数
| CT名称 | 开合式漏电流互感器 | 卡扣式电流互感器 | 防水型电流互感器（IP68） | 扁口型电流互感器 |
| CT图片 |  |  |  |  |
| CT型号 | YDCTO06F | YDCT060J | YDCT065P | YDCT6416B |
| 电流量程 | 0mA ～5A | 0A～600A | 0A～600A | 0A～600A |
| CT口径 | 6mm×6mm | φ60mm | 65mm×68mm | 64mm×16mm |
| CT外形尺寸 | 25mm×18mm×18mm | 123mm×123mm×33mm | 148mm×145mm×55mm | 133mm×45mm×64mm |
| 电压量程 | 50.0V～300.0V；±0.5% | |||
| 有功功率 | 0.000kW～1.5kW/180kW；±1.0%（根据电流量程适应） | |||
| 视在功率 | 0.000kVA～1.5kVA/180kVA；±1.0%（根据电流量程适应） | |||
| 无功功率 | 0.000kVar～1.5kW/180kWVar；±1.0%（根据电流量程适应） | |||
| 功率因数 | 0.0～1.0；±1.0% | |||
| 供电方式 | 额定电压AC 220V. （电压接口供电） | |||
| 采集器尺寸 | 93mm×90mm×42mm | |||
| 采集器质量 | 约146g | |||
| 通讯方式 | RS485（支持MODBUS-RTU通讯协议）、PLC通讯（仅限B型） | |||
| 指示灯 | 电源指示灯、RS485通讯指示灯、PLC通讯指示灯（仅限B型） | |||
| 绝缘电阻 | ≥100MΩ | |||
| 过载能力 | 2倍额定电流：1分钟 | |||
| 随机附件 | 采集模块:1台；电流互感器：3个（选型） | |||
