产品系列 : 变压器直流电阻测试仪
用于变压器绕阻的直流电阻测量
电阻量程：0.100mΩ～50.00kΩ
测试电流档位：AUTO、10A、5A、1A、200mA、10mA
电源：大容量锂电池
时钟功能
消磁功能
放电功能
75℃温度折算电阻计算功能
报警功能：可设置电阻报警阈值
存储功能;数据存储1000组
内置打印机
蓝牙通讯
USB通讯接口
产品简介

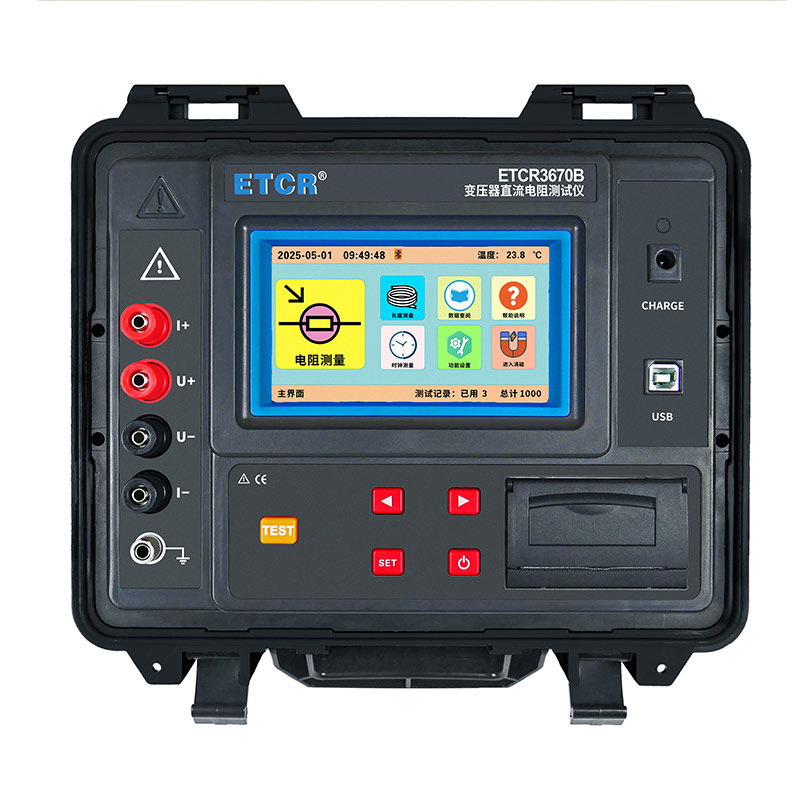

ETCR3670B变压器直流电阻测试仪又称变压器绕阻测试仪，直流电阻测试仪，用于快速测量各种变压器绕阻直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

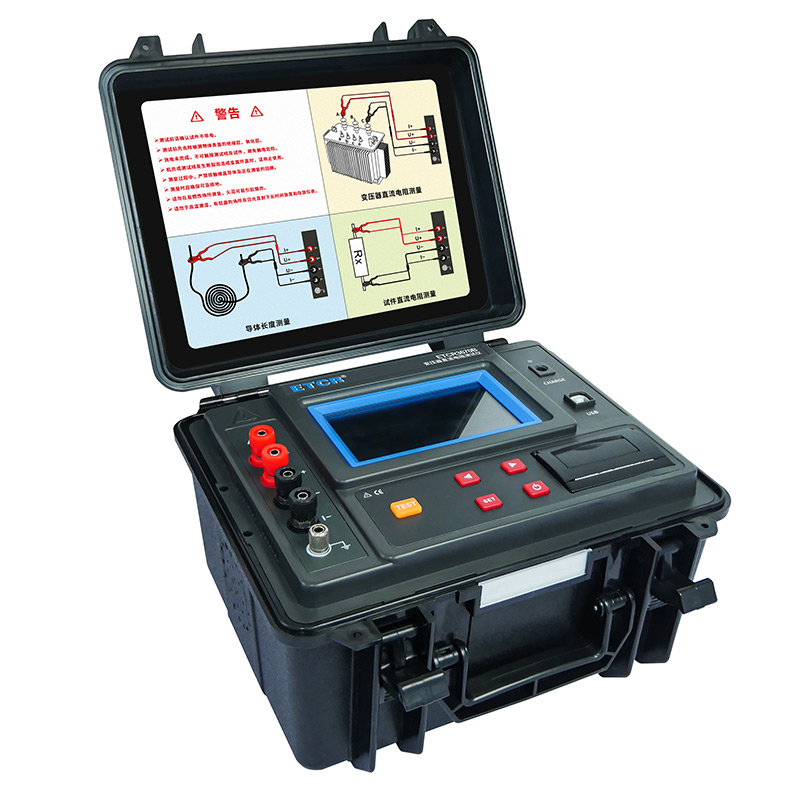

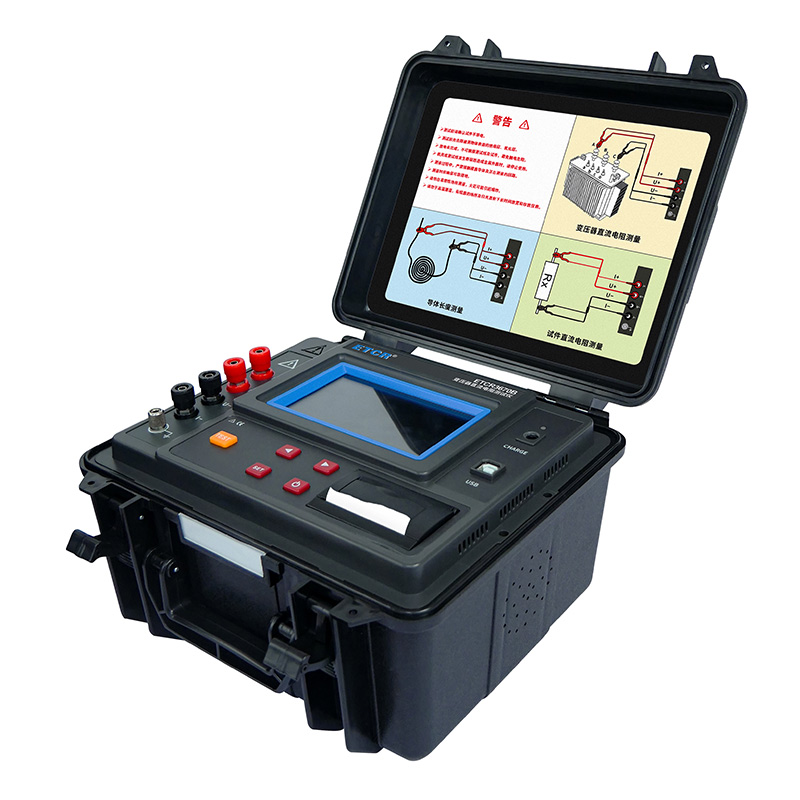

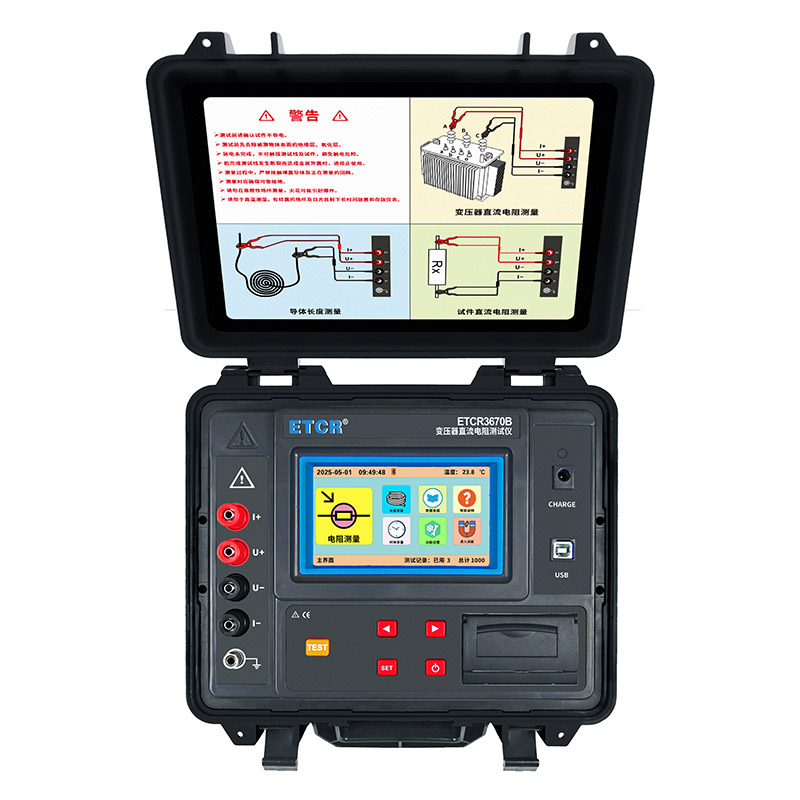

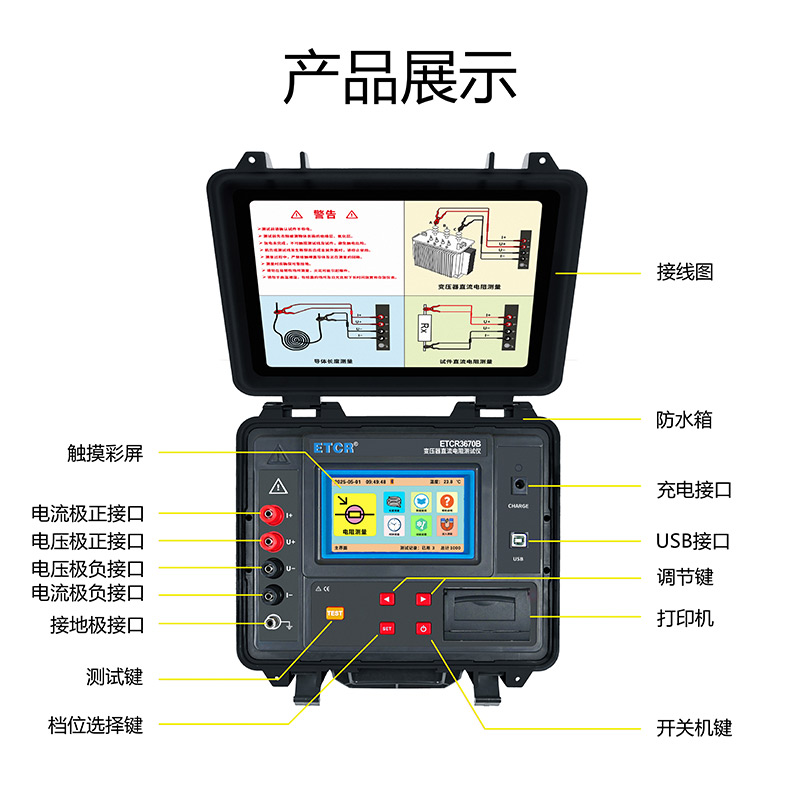

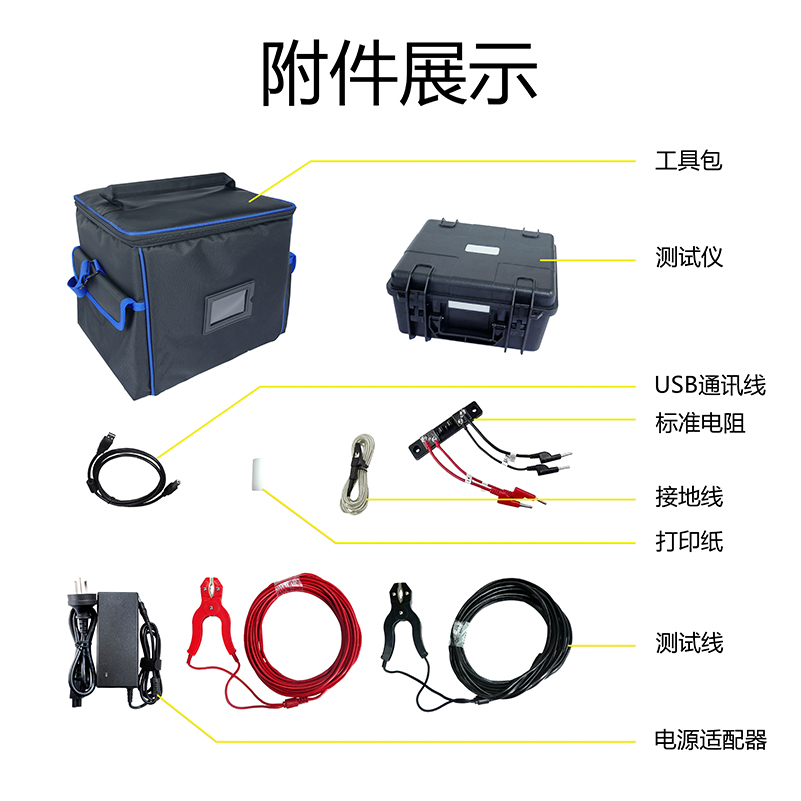

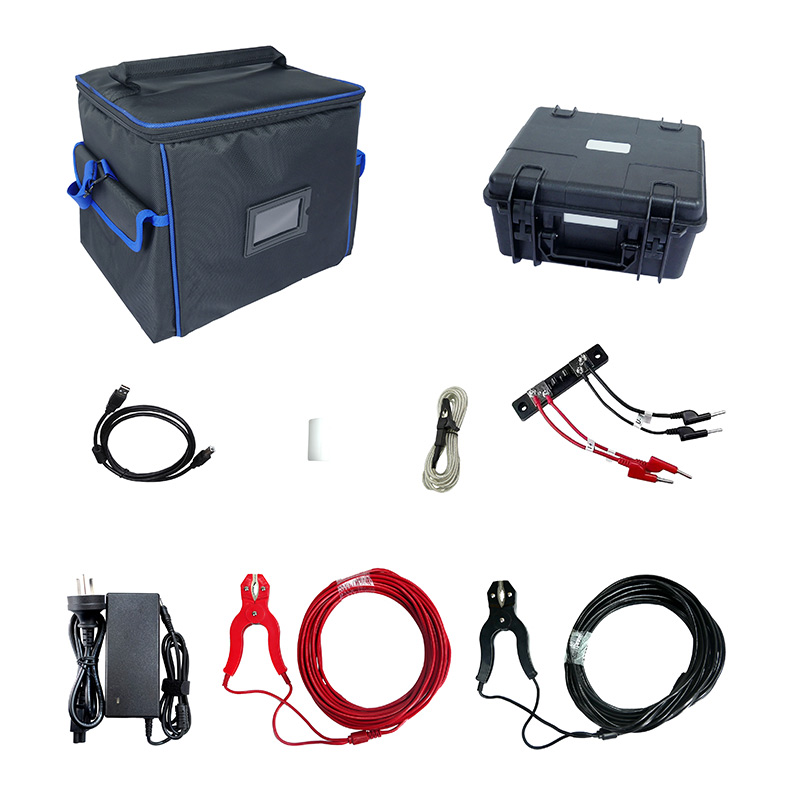

ETCR3670B变压器直流电阻测试仪由主机、测试线、USB通讯线等组成，仪表采用微处理机技术，精密四线法测试，最大测试电流10A，测试速度快、量程宽、精度高、分辨率1uΩ、测量准确可靠。仪表具有自动测量及手动测量两种测量模式，采用快速自动消磁技术，用户无需在测试后另行消磁。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表使用大容量锂电池，内置打印机、具有蓝牙通讯，USB接口数据上传电脑。仪表还有自动放电功能，告警功能、时钟功能等。是快速测量变压器绕阻直流电阻的理想仪表。
产品特点
1、仪表使用大容量锂电池，特别适合在户外进行变压器直流电阻的测试。
2、仪表有自动、手动两种测量模式。
3、最大测试电流10A，测试速度快。测试精度高，分辨率1uΩ。
4、具有快速消磁功能，用户无需在测试后另行消磁。
5、采用 5寸真彩液晶触摸屏，测量操作触屏/按键两用。
6、具有使用说明按钮，帮助用户快速掌握操作方法。
7、内置打印机，可在现场打印测量结果。
8、带有蓝牙通讯，安装APP后可在手机查看测试结果。
9、仪表具有USB接口，与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。
10、具有放电功能，测试后自动放电，放电指示清晰，避免误操作。
11、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。
12、报警功能，可设置电阻报警值。
技术参数
1. 量程与精度
测试电流档位 | 电阻测量范围 | 分辨率 | 测量精度 |
自动 | 0.100mΩ～50.00kΩ | 1uΩ | ±0.2%±5dgt |
10A | 0.100mΩ～0.600Ω | 1uΩ | ±0.2%±5dgt |
5A | 0.0mΩ～1.200Ω | 0.1mΩ | ±0.2%±5dgt |
1A | 0mΩ～6.00Ω | 1mΩ | ±0.2%±5dgt |
200mA | 0.0Ω～30.0Ω | 0.1Ω | ±0.2%±5dgt |
10mA | 0.00kΩ～50.00kΩ | 10Ω | ±0.2%±2dgt |
1、 其它技术规格
功 能 | 用于变压器绕阻电阻测量及导体直流电阻测量 |
测试方式 | 精密四线法，2路A/D同时检测 |
测试模式 | 自动、手动 |
电 源 | DC 16.8V 2600mAh 可充锂电池 |
电阻测量范围 | 0.100mΩ～50.00kΩ |
测试电流档位 | 自动AUTO、10A、5A、1A、200mA、10mA |
导线长度测试 | L：≤9999m |
标准导线长度 | 标准导线长度设置范围：1m～200m |
温度测量范围 | -55℃～125℃ |
温度测量精度 | ±0.5℃ |
测量时间 | 采样AD速率 1秒/次 |
告警设置 | 告警临界值设置范围：1mΩ～30Ω，0Ω不启动告警功能 |
告警提示 | 测试值超过告警设定值时，蜂鸣器响声告警提示 |
溢出显示 | 超量程溢出功能：数字999kΩ超限显示 |
数据存储 | 1000组(掉电或更换电池不会丢失数据) |
数据保持 | 每次测试完后自动保持显示所测结果 |
时钟功能 | 24小时制，显示时、分、秒 |
消磁功能 | 有 |
折算电阻计算 | 根据被测试品温度、材质进行折算。 |
放电功能 | 测试后自动放电，放电指示清晰，避免误操作 |
显示模式 | 5寸真彩液晶触摸屏，分辨率480×854 |
主机尺寸 | 280mm×260mm×160mm |
质 量 | 仪表：约4520g(含电池);总质量:约8.92kg(含附件) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
打 印 机 | 内置打印机，可在现场打印测量结果 |
蓝牙通讯 | 有，安装APP后可在手机查看测试结果 |
USB接口 | 具有USB接口，存储数据可以上传电脑 |
耐 压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
型号对比
| 产品图片 | 产品型号名称 | 输出额定电压 | 电阻量程 | 测试电流档位 | 告警设置临界值 | 储存功能 | 电源 |

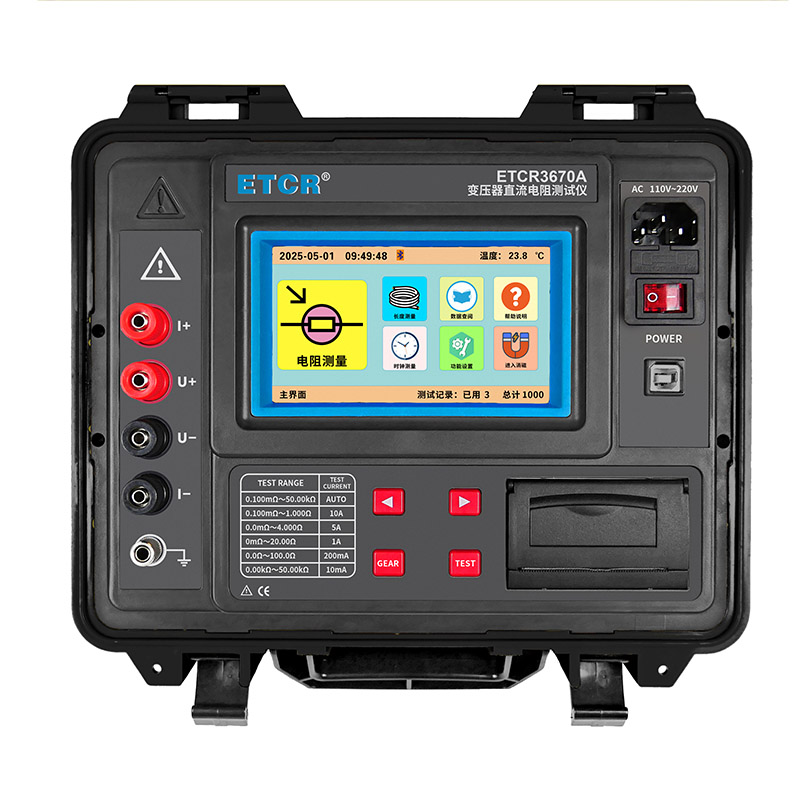

| ETCR3670A变压器直流电阻测试仪 | 24V max | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 1mΩ～2500Ω | 1000组 | AC110~220V |
| ETCR3670B变压器直流电阻测试仪 | 24V max | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 1mΩ～30Ω | 1000组 | 大容量锂电池 |
