产品简介

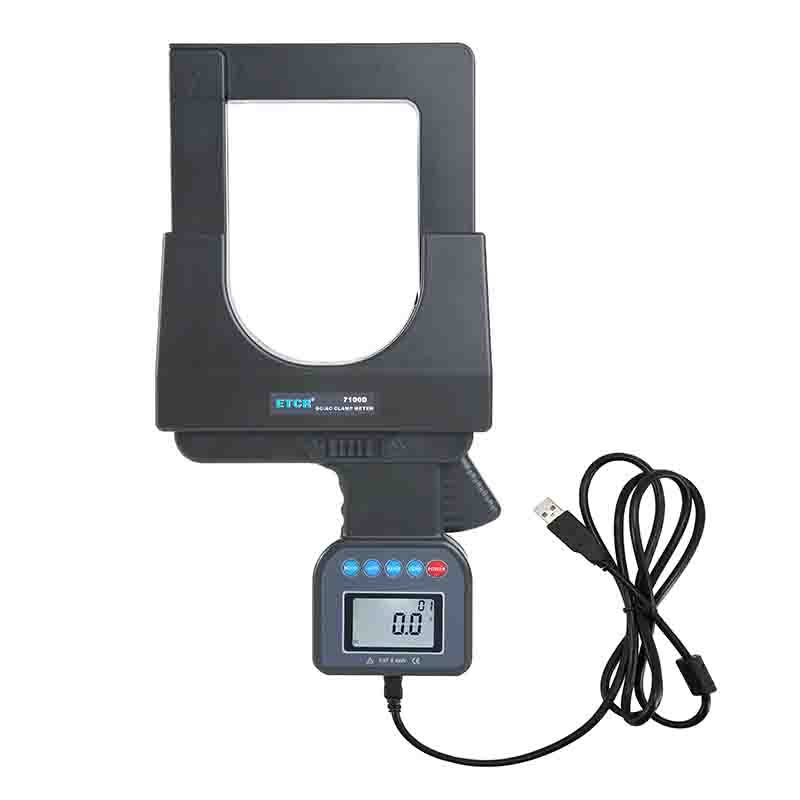

ETCR7100D超大口径直流/交流钳形电流表又名钳形电流表，用于直流、交流电流测量，钳表采用霍尔感应及数字集成技术，钳头无任何裸露金属导体，非接触测量，确保操作安全，超大口径，适合钳测粗大导线。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，是电工安全检测的必备工具。
ETCR7100D超大口径直流/交流钳形电流表具有峰值保持、数据保持、数据存储等功能，配备USB接口和上位机软件，可以通过电脑在线实时监控与历史查询，动态显示，有最大、最小、平均值指示，具有历史数据读取、保存、打印等功能。
产品特点
1、超大口径108mm×148mm，适合钳测粗大导线或母排。
2、存储功能：存储数据：99组
3、USB通讯功能，存储数据可以上传电脑，便于读取、保存、打印等。
技术参数
| 规格名称 | 规格参数 |
| 电源 | DC6V 碱性干电池 LR6 1.5VX4 |
| 显示模式 | 4位LCD显示 |
| LCD尺寸 | 长宽47mm×28.5mm |
| 量程 | DC: 0.0A～2000A AC: 0.0A～1000A |
| 分辩力 | 0.1A DC/AC |
| 精度 | 0.0A～999A: ±2%rdg±5dgt |
| 1000A～1499A: ±3%rdg±5dgt | |
| 1500A～2000A: ±4%rdg±5dgt | |
| 钳口尺寸 | 108mm×148mm(可钳φ108mm导线,或160mm×4mm扁钢) |
| 基准条件 | 23℃±3℃，75%rh以下，导线处于钳口近似中心位置 |
| 采样速率 | 约2次/秒 |
| 测试方式 | 钳形CT，非接触测量 |
| 导线位置 | 被检测导线处于钳口中心位置，偏离中心位置误差最大增加2%rdg |
| 极性指示 | 直流电流检测时自动识别，显示“-”号 |
| 换档 | 全自动切换 |
| 线路电压 | 600V以下线路测试 |
| 软件 | 有，仪表存储的数据可以通过软件上传电脑 |
| USB通讯接口 | 具有USB接口，存储数据可以上传电脑，软件监控 |
| 数据存储 | 99组，显示“FULL”符号表示存储已满 |
| 峰值保持 | 峰值捕获保持功能，测试中长按HOLD不放手显示峰值 |
| 数据保持 | 数据保持功能：“HOLD”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 自动关机 | 开机约5分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压降到约4.6V时，电池电压低符号显示，提醒更换电池。 |
| 仪表尺寸 | 长350mm×宽180mm×厚55mm |
| 仪表质量 | 仪表约1.5kg(含电池)；包装约2.6kg(含附件) |
| 绝缘强度 | AC3700kV/rms (后盖螺丝与外壳之间) |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
| 工作电流 | 20mA |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 电流量程 | 钳口尺寸 | 谐波分析 | 存储功能 |
| ETCR6300钳形漏电流表 | AC 0.000mA～60.00A | 25mm×30mm | —— | 99组 |
| ETCR6540迷你型钳形漏电流表 | AC 0.00mA～300.0A | Φ40mm | —— | 99组 |
| ETCR6640钳形漏电流表 | AC 0.00mA～300.0A | Φ40mm | 21次 | 2000组 |
| ETCR6670钳形漏电流表 | AC 0.00mA～1200A | Φ70mm | 21次 | 2000组 |
| ETCR6680钳形漏电流表 | AC 0.00mA～2000A | 80mm×80mm | 21次 | 2000组 |
| ETCR7100超大口径钳形漏电流 | AC 0.0mA～3200A | 108mm×148mm | —— | 99组 |
| ETCR7100A超大口径钳形电流表 | AC 0.0A～4000A | 108mm×148mm | —— | 99组 |
| ETCR6000直流交流钳形漏电流表 | 0mA～60.0A | Φ7mm | —— | 99组 |
| ETCR6000B直流/交流钳形漏电流表 | 0mA～60.0A | 16mm×18mm | —— | 99组 |
| ETCR6100直流交流钳形电流表 | 0.0A～1000A | 30mm×35mm | —— | 99组 |
| ETCR6670D大口径直流/交流钳形电流表 | DC 0.0A～2000A AC 0.0A～1500A | Φ70mm | —— | 2000组 |
| ETCR6680D大口径直流/交流钳形电流表 | DC 0.0A～2000A AC 0.0A～1000A | 80mm×80mm | —— | 2000组 |
| ETCR7100D超大口径直流/交流钳形电流表 | AC 0.0A～1000A DC 0.0A～2000A | 108mm×148mm | —— | 99组 |
