产品系列 : 柔性电流钳表
交流电流、交流电压、直流电压、电阻、频率、通断、二极管导通、占空比、电容、温度、LIVE火线识别等
电流量程：AC 0.00A～6000A（真有效值）
电压量程：AC 0.00V～750V；DC 0.000V～1000V
电阻量程：0Ω～60MΩ
电容量程：0.0nF～60mF
频率量程：10Hz～6MHz
温度量程：-20～1000℃
占空比：1%～99%
二极管测试
通断测试
LIVE火线识别
钳口尺寸：Φ150mm
数据保持
自动关机

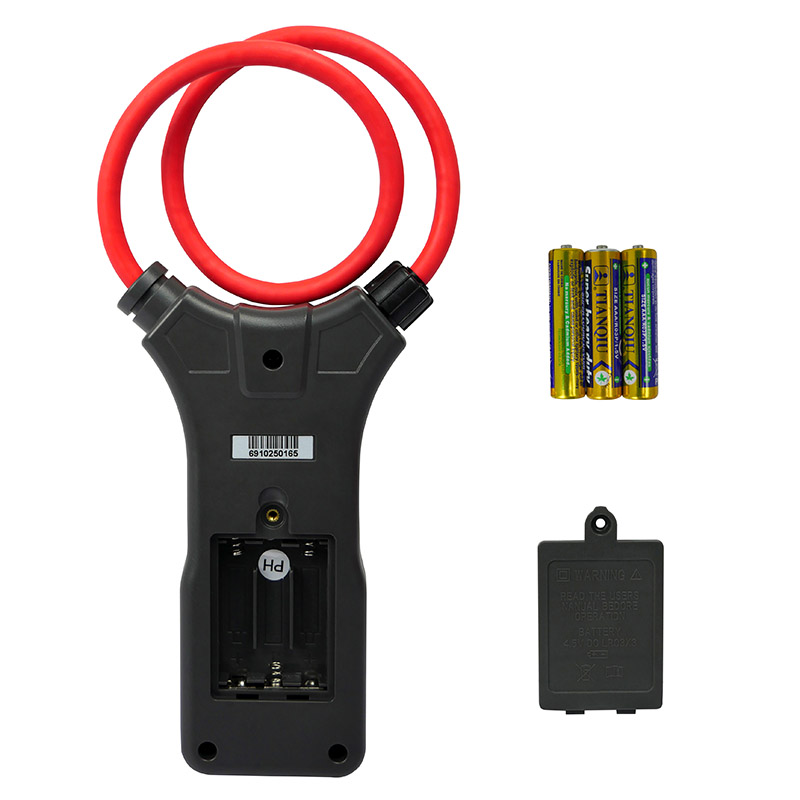

电源：3节7号碱性干电池
产品简介
产品简介

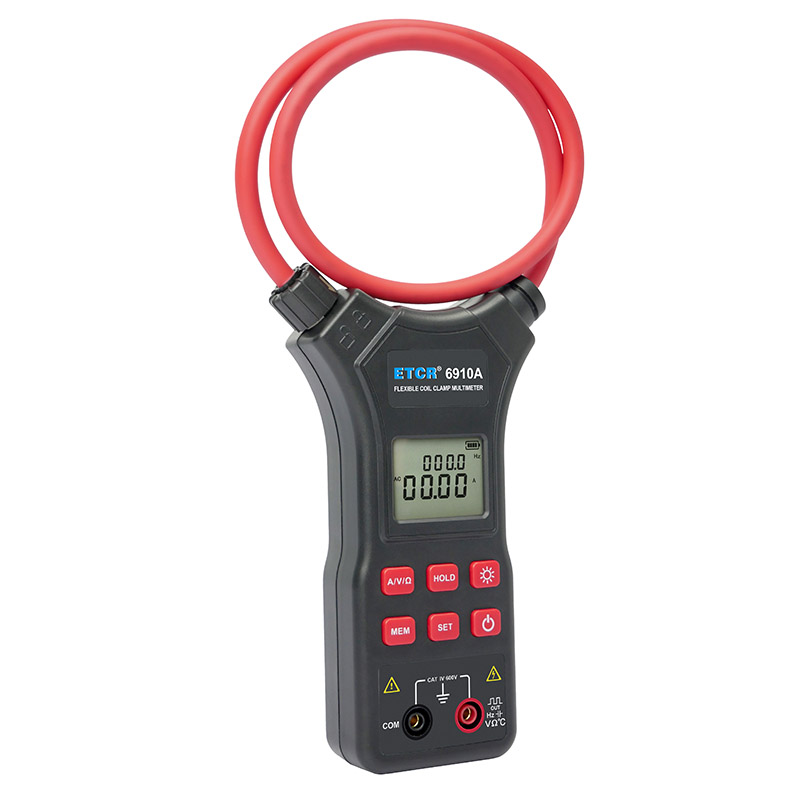

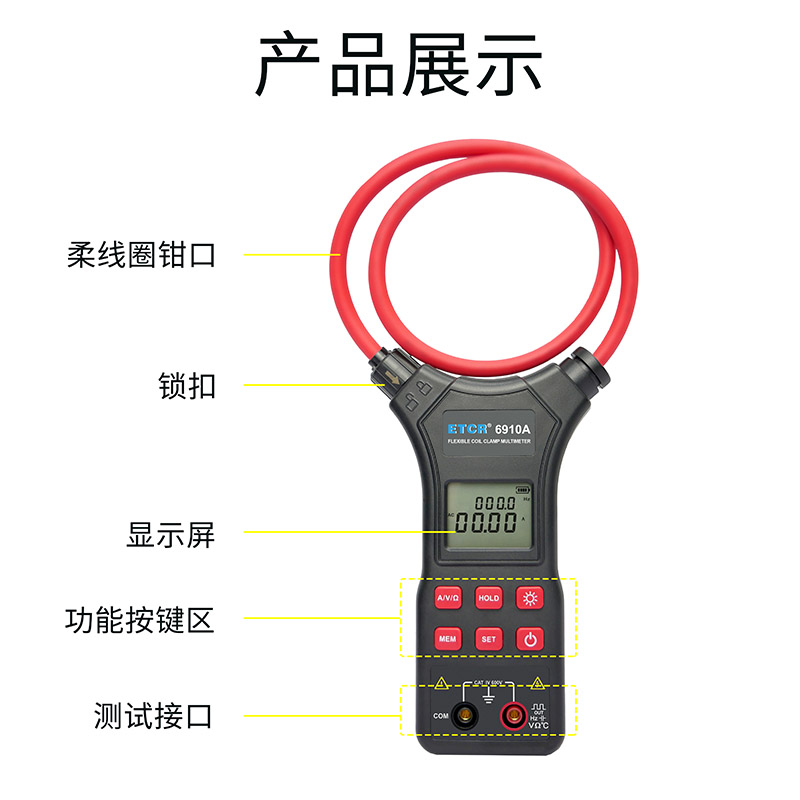

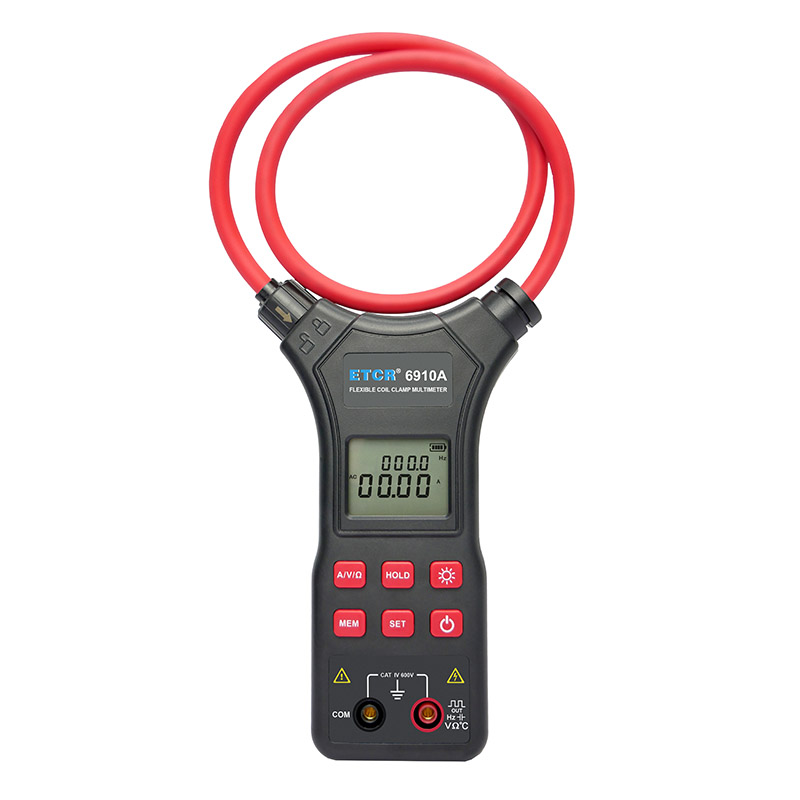

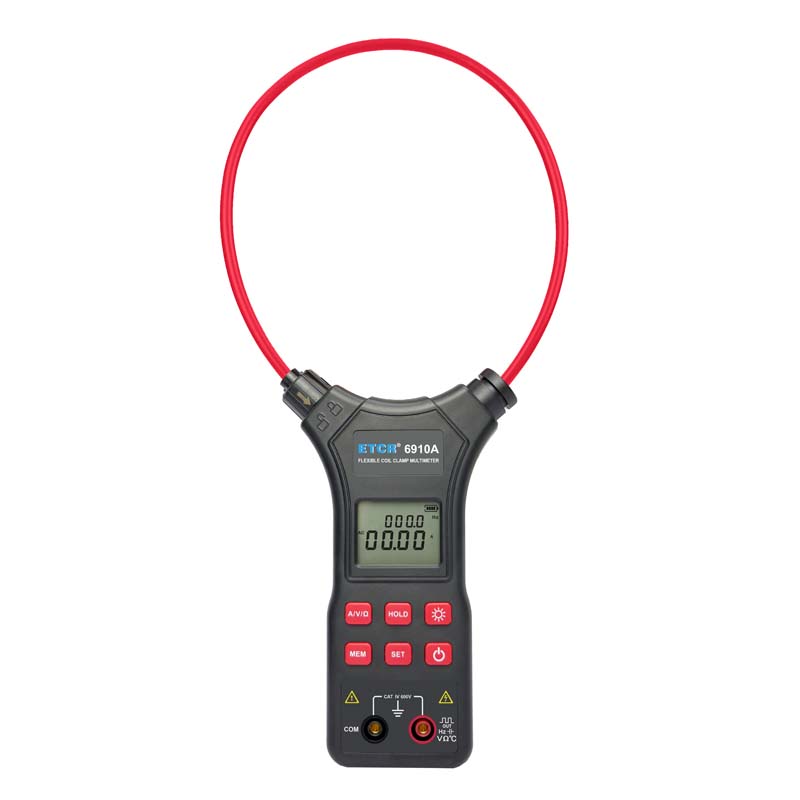

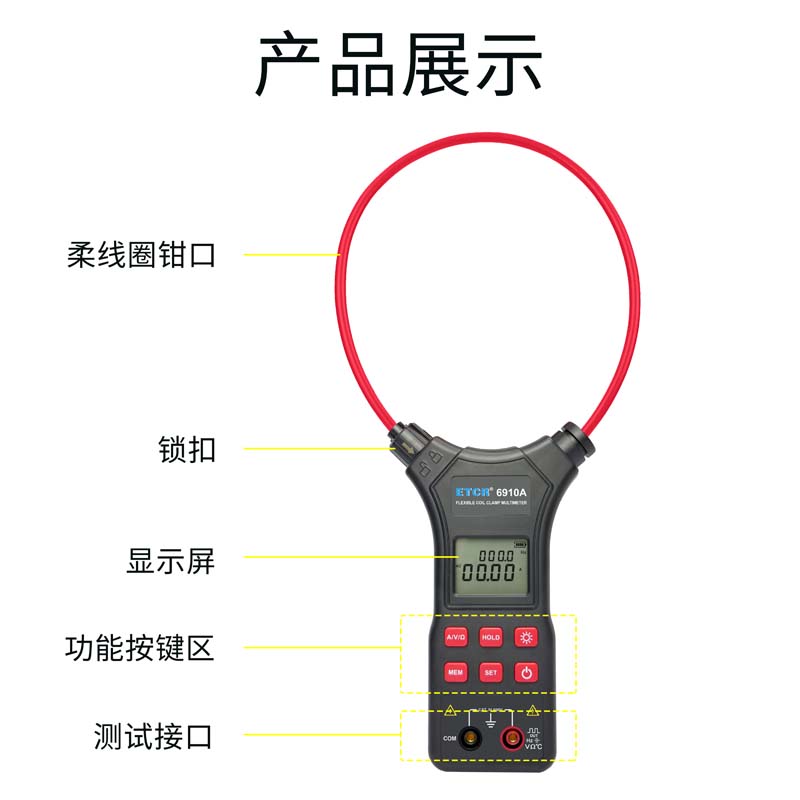

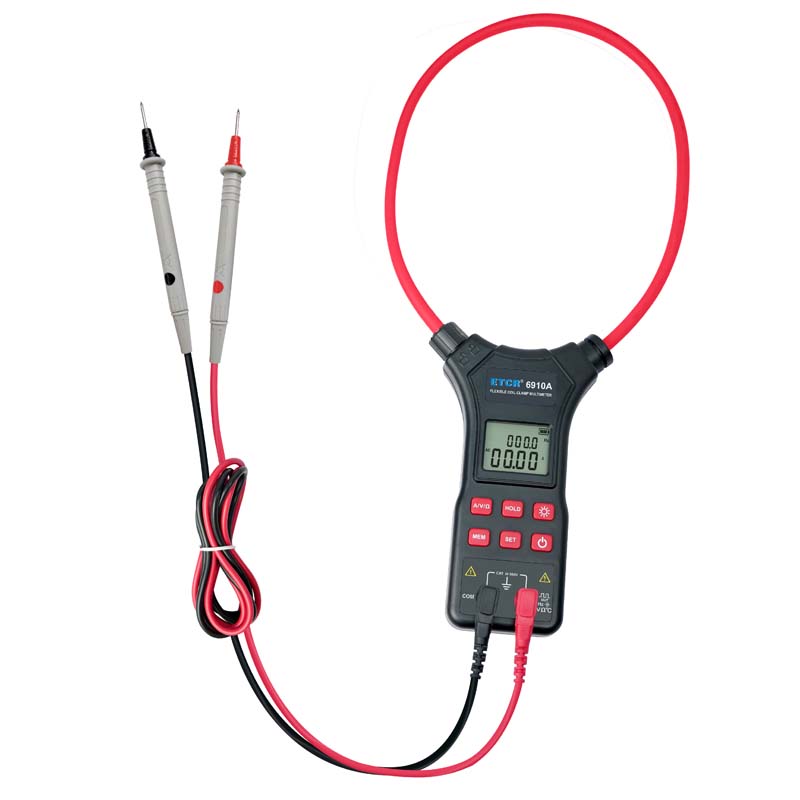

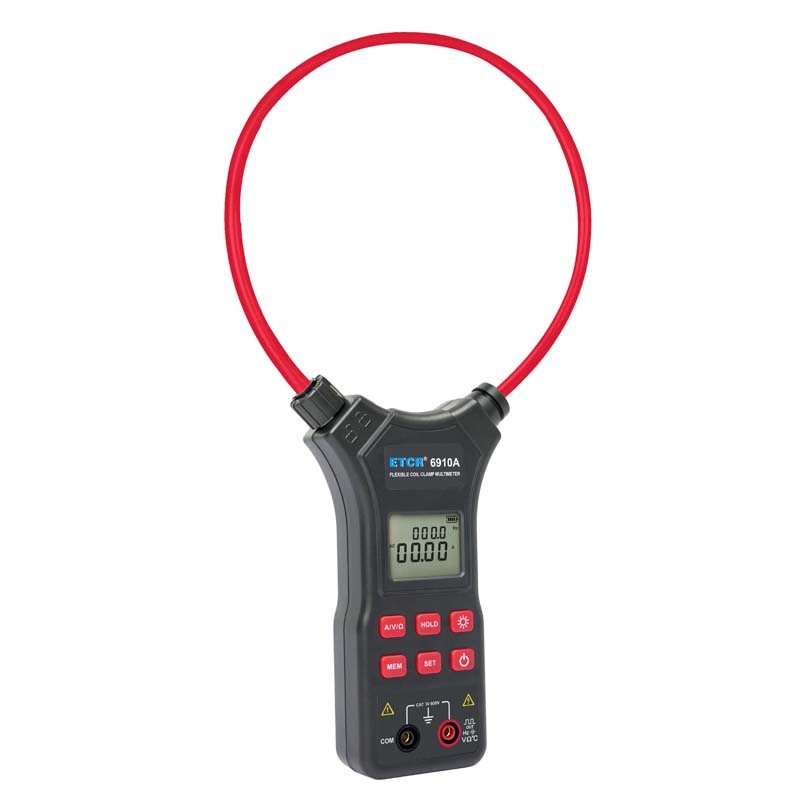

ETCR6910A柔性钳形万用表是一款集成柔性钳形电流表与万用表于一体的多功能钳表，仪表可用于测量交流电流、交/直流电压、电阻、电容、频率、温度、二极管/线路通断、占空比。仪表具有MAX最大值、MIN最小值锁定、Live火线识别、频率识别、全量程过载保护、数据保持、背光、自动关机、电池电量指示等功能。
柔性线圈电流钳特别适合排线密集的场所、粗大导线电缆测试、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。广泛适用于电力、通信、铁路、油田、建筑、科研教学、家庭维修、工矿企业等领域，是电工安全检测的必备工具。
柔性电流钳，即RogowskiCoil(罗氏线圈)，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。
产品特点
1、仪表集合钳形电流表与万用表的功能，一表多用。
2、采用柔性线圈无任何裸露金属导体，非接触测量，安全可靠。
3、体积小、重量轻、柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。
4、线圈尺寸Φ150mm，可按用户要求定制尺寸。
技术参数
量程与误差
1. 直流电压
量程 | 分辨率 | 准确度 |
600mV | 0.1mV | ±（0.5%读数+3字） |
6V | 0.01V | |
60V | 0.1V | |
600V | 1V | ±（0.8%读数+3字） |
1000V | 1V |
输入阻抗：10MΩ，最大输入电压：DC 1000V
2. 交流电压
量程 | 分辨率 | 准确度 |
6V | 0.01V | ±（0.8%读数+5字） |
60V | 0.1V | |
600V | 1V | |
750V | 1V | ±（1.0%读数+5字） |
输入阻抗:10MΩ，最大输入电压：AC 1000V/频率响应:40Hz-1KHz
3. 电阻
量程 | 分辨率 | 准确度 |
600Ω | 0.001kΩ | ±（1.0%读数 +5字） |
6kΩ | 0.01kΩ | |
60kΩ | 0.1kΩ | |
600kΩ | 0.001MΩ | |
6MΩ | 0.01MΩ | ±（2.0%读数 +5字） |
60MΩ | 0.01MΩ |
过载保护：250V 开路电压:0.5V
4. 二极管
量程 | 分辨率 | 测试条件 |
二极管测试
| 0.15V-2.5V | 正向直流电流：约1mA;开路电压：约4V.仪表显示二极管正向压降的近似值。 |
过载保护:250V
5. 通断测试
功能 | 量程 | 说明 | 测试条件 |
600Ω | 电阻小于50Ω,蜂鸣器发出警报。 | 开路电压：约2V |
过载保护:250V
6. 电容
量程 | 分辨率 | 准确度 |
600nF | 0.1nF | ±（4.0%读数+5字） |
6uF | 0.001uF | |
60uF | 0.01uF | |
600uF | 0.1uF | |
6mF | 0.001mF | |
60mF | 0.01mF | ±(5.0%读数+10字) |
过载保护:250V
7. 交流电流
量程 | 分辨率 | 准确度 |
60A | 0.01A | ±（2.0%读数+5字） |
600A | 0.1A | ±（2.5%读数+5字） |
6000A | 1A |
8. 温度
量程 | 分辨率 | 准确度 |
-20～1000℃ | 1℃ | ±（2.0%读数+2字） |
-4～1832℉ | 1℉ | ±（2.0%读数+4字） |
过载保护:250V
9．频率FREQ
量程 | 准确度 | 分辨力 |
10Hz | ±（2%+10） | 0.001Hz |
100Hz | 0.01Hz | |
1kHz | 0.1Hz | |
10kHz | 1Hz | |
100kHz | 10Hz | |
1MHz | 100Hz | |
6MHz | 1KHz |
过载保护:250V有效值,输入灵敏度RMS：1V。
10.占空比DUTY
量程 | 准确度 | 分辨力 |
1%～99% | ±（0.5%+3） | 0.1% |
过载保护:250V有效值。输入灵敏度RMS：1V
基本技术规格
| 规格名称 | 规格参数 |
功 能 | 交流电流、交流电压、直流电压、电阻、频率、通断、二极管导通、占空比、电容、温度、LIVE火线识别等 |
电 源 | DC4.5V，7号碱性干电池3节（LR03 1.5V×3） |
显 示 屏 | 4位LCD 显示域：36.5mm×29mm |
测量方式 | 真有效值 |
钳口尺寸 | 内径φ150mm |
背 光 灯 | 有 |
数据保持 | 数据保持功能：“HOLD”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
自动关机 | 开机约10分钟无操作后，仪表自动关机，以降低电池消耗。 |
电池电压 | 当电池电压降到约3.8V时，仪表显示提醒更换电池。 |
工作电流 | 背光灯开启80mA；背光灯关闭40mA |
绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
仪表尺寸 | 165mm×105mm×35mm（不含线圈） |

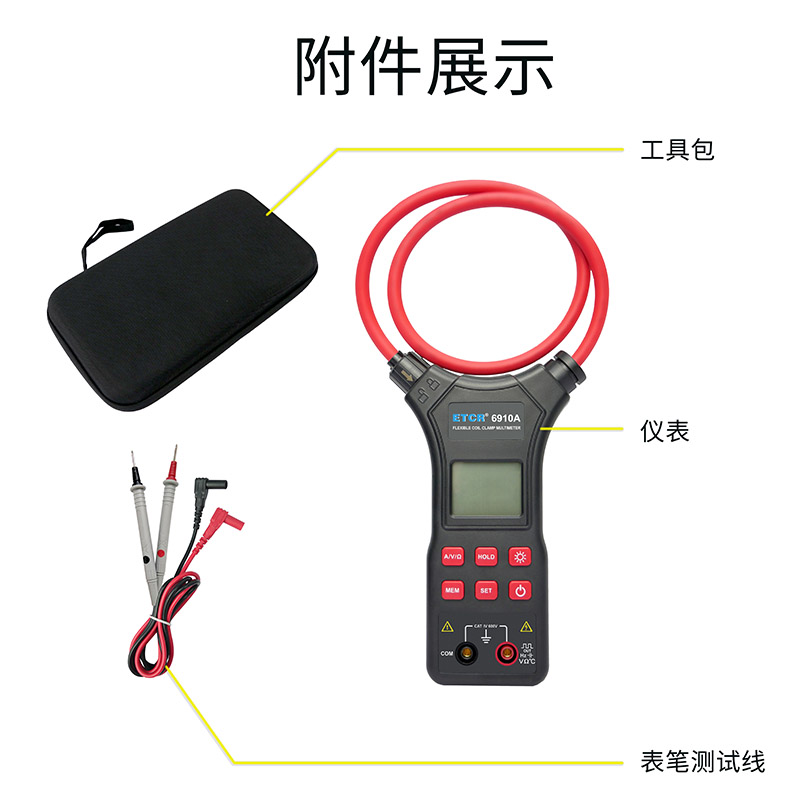

仪表质量 | 仪表：约240g（含电池），总质量约0.65kg(含附件) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
型号对比
| 产品图片 | 产品型号 | 电流量程 | 电压量程 | 电阻量程 | 钳口尺寸 | 存储功能 |
 | ETCR6900 | AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | / | Φ200mm | 99组 |
 | ETCR6900A | AC 0mA～5000A | AC 0.1V～750 VDC 0.1V～1000V | / | Φ150mm | 99组 |
 | ETCR6910 | AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2000Ω | Φ150mm | 600组 |
 | ETCR6910A | AC 0A～6000A | AC 0.1V～750 VDC 0.1V～1000V | 600Ω～60MΩ | Φ150mm | / |
 | ETCR6920 | AC 0mA～10000A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2kΩ | Φ200mm | 600组 |
 | ETCR6920B | AC 0mA～10000A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2kΩ | Φ300mm | 600组 |
