产品简介
ETCR6900A柔性大电流钳表又名柔性线圈钳表、罗氏线圈电流钳表、洛氏线圈电流钳表，用于交流电流测试。柔性线圈无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。同时体积小、重量轻、柔软灵活，特别适合大尺寸导体、狭窄环境和排线密集的场所，可用于信号严重畸变的工业环境电流测试。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR6900A柔性大电流钳表还具有峰值保持、数据保持、数据存储等功能，是电工安全检测的必备工具。
产品特点

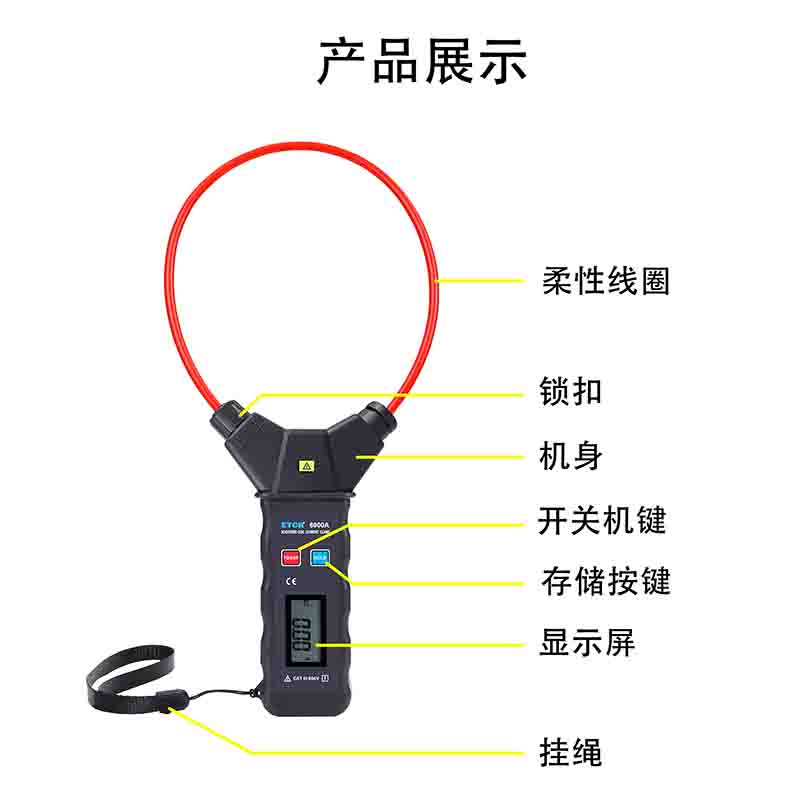

1、柔性线圈无任何裸露金属导体，非接触测量，安全可靠。体积小、重量轻、柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。
2. 无磁滞效应，抗干扰能力强。特别适合变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、 半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。
3、存储功能：数据存储99组。
4、峰值保持功能。
技术参数
| 规格名称 | 规格参数 |
| 功 能 | 交流大电流 |
| 电 源 | 锌锰干电池 6F22 9V |
| 测试方式 | 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。 |
| 线圈内径 | 内径φ150mm |
| 量 程 | AC 0.00A～9999A |
| 分 辨 率 | AC 10mA |
| 精 度 | ±2%rdg±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
| 线圈长度 | 长度380mm |
| 线圈粗细 | φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
| 被测电流频率 | 50Hz/60Hz(自动识别) |
| 仪表尺寸 | 宽高厚150mm×310mm×40mm |
| LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm |
| 背 光 | 有背光，方便昏暗场使用 |
| 质 量 | 仪表：约195g(含电池)；总质量：约0.37kg（含附件） |
| 电场干扰 | 无磁滞效应，抗干扰能力较强 |
| 位置误差 | 被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。 |
| 采样速率 | 2次/秒 |
| 数据存储 | 99组，闪烁显示“FULL”符号表示存储已满 |
| 峰值保持 | 峰值捕获保持功能，测试中长按POWER不放手显示峰值 |
| 数据保持 | 数据保持功能：“DH”符号显示 |
| 线路电压 | AC600V以下线路测试 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 当电池电压降到约7.2V时，电池电压低符号显示，提醒更换电池。 |
| 额定电流 | 约8mA |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
| 绝缘电阻 | 100MΩ或更大,1000V |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准) |
型号对比
| 产品图片 | 产品型号名称 | 电流量程 | 线圈内径 | 存储功能 |
| ETCR6900柔性大电流钳表 | AC 0.00A～9999A | Φ200mm | 99组 |
| ETCR6900A柔性大电流钳表 | AC 0.00A～9999A | φ150mm | 99组 |
