产品系列 : 地桩式钳形接地电阻测试仪
主要参数：接地电阻测量、回路电阻测量、土壤电阻率测量、对地电压测量，接地线漏电流测量，判断接地故障。
钳口尺寸：65mm×32mm
接地电阻量程：0.00Ω～20kΩ
土壤电阻率量程：0.00Ωm～9999kΩm
接地电流量程：0.000mA～20A
接地电压量程：0.0V～600.0V
存储功能：存储数据500组
报警功能：可设置报警阈值
蓝牙通讯
产品简介

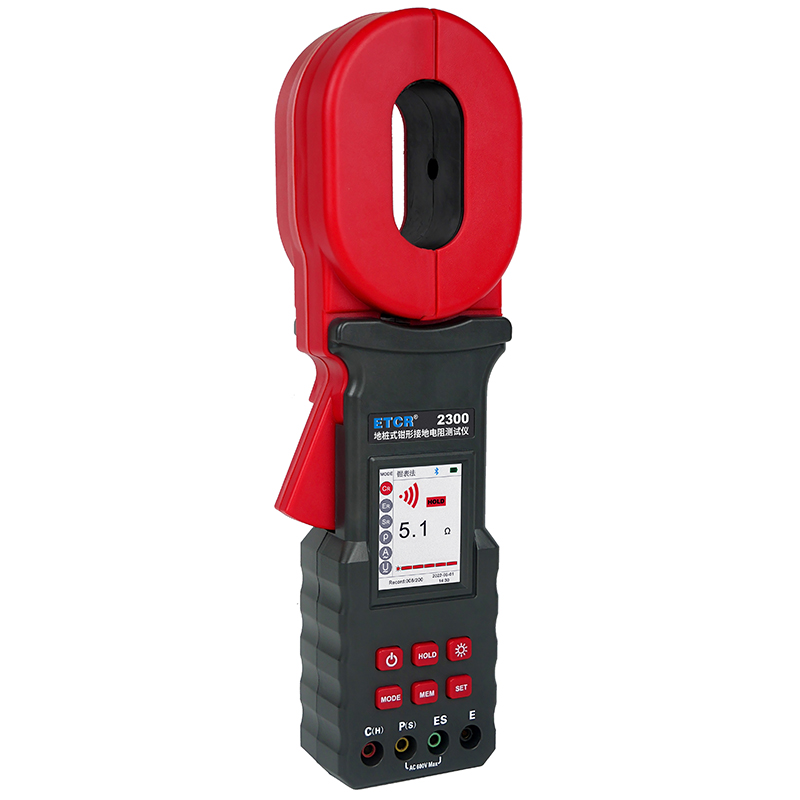

ETCR2300地桩式钳形接地电阻表又称地桩式钳形接地电阻表、地桩式钳形表，用于现场测量接地电阻、土壤电阻率、接地电流、接地电压。仪表具有钳表法、二线法、三线法、四线法、选择法等各种测量方法，仪表导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保测量的高精度、高稳定性和高可靠性。
ETCR2300地桩式钳形接地电阻表采用大口径电流钳设计，可应对各种场合的测试需求，可测量大尺寸接地引下线的接地电阻值，可测量单点和网状接地等各种复杂接地结构的接地电阻值，测量并联接地系统时无需断开任何并联接地极，极大地提高了测量的方便性，为接地性能测试提供了完美的解决方案。
产品特点
1、可采用钳表法、二线法、三线法、四线法、选择法等各种测量方法测量接地电阻。

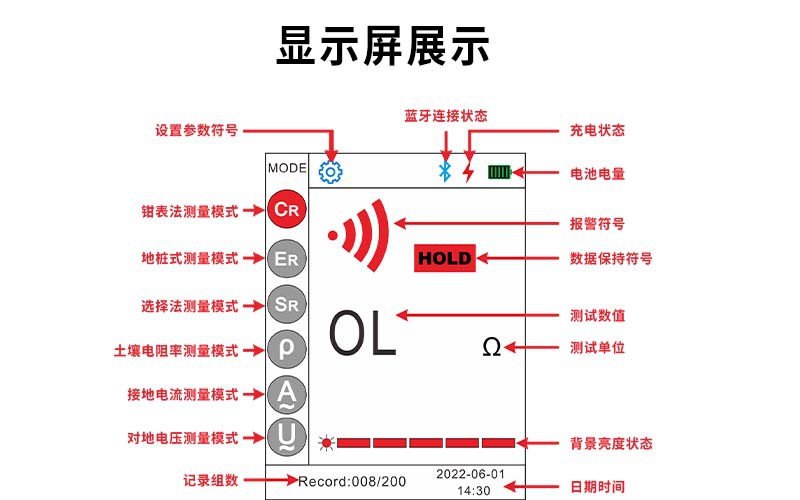

2、采用2.5寸彩色液晶屏。
3、仪表具有存储功能，自动存储含有日期时间的测试结果500组。
4、报警功能：可设置报警阈值。
5、存储功能：数据存储500组。
6、可充电锂电池。
7、蓝牙通讯。
技术参数
1、量程及准确度（基准条件下基本误差）
| 测量功能 | 测量范围 | 精度 | 分辨率 |
| 钳表法测量接地电阻 | 0.010Ω～0.099Ω | ±（1%rdg＋0.05Ω） | 0.001Ω |
| 0.10Ω～0.99Ω | ±（1%rdg＋0.05Ω） | 0.01Ω | |
| 1.0Ω～49.9Ω | ±（1%rdg＋0.5Ω） | 0.1Ω | |
| 50.0Ω～99.5Ω | ±（2%rdg＋0.5Ω） | 0.5Ω | |
| 100Ω～199Ω | ±（5%rdg＋1Ω） | 1Ω | |
| 二三四线法测量接地电阻 | 0.10Ω～20.00Ω | ±2%rdg±5dgt | 0.01Ω |
| 20.0Ω～200.0Ω | ±2%rdg±5dgt | 0.1Ω | |
| 200Ω～2000Ω | ±2%rdg±5dgt | 1Ω | |
| 2.00kΩ～20.00kΩ | ±4%rdg±5dgt | 10Ω | |
| 选择法测量接地电阻 | 0.10Ω～20.00Ω | ±2%rdg±5dgt | 0.01Ω |
| 20.0Ω～200.0Ω | ±2%rdg±5dgt | 0.1Ω | |
| 200Ω～2000Ω | ±2%rdg±5dgt | 1Ω | |
| 土壤电阻率 | 0.00Ωm～99.99Ωm | 根据R的测量精度而定 (ρ=2πaR a:1 m～100m； π=3.14) | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99k | 10Ωm | ||
| 100.0kΩm～999.9k | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地电压50Hz/60Hz | AC 0.0V～600.0V | ±2%rdg±5dgt | 0.1V |
| 接地电流50Hz/60Hz | 0.000mA～5.000mA | ±（2.5%rdg＋1mA） | 0.001mA |
| 5.0mA～100.0mA | ±（2.5%rdg＋5mA） | 0.1mA | |
| 100mA～500mA | ±（2.5%rdg＋10mA） | 1mA | |
| 0.50A～20.00A | ±（2.5%rdg＋0.5A） | 0.01A |
2、技术规格
| 规格名称 | 规格参数 |
| 电源 | DC 3.7V 2600mAh 可充锂电池，电池充满约4.2V |
| 显示模式 | 2.5寸彩色液晶屏 |
| 接地电阻测量方法 | 钳表法、二线法、三线法、四线法、选择法 |
| 接地电阻量程 | 0.00Ω～20kΩ |
| 土壤电阻率量程 | 0.00Ωm～9999kΩm |
| 接地电流量程 | 0.000mA～20A |
| 接地电压量程 | 0.0V～600.0V |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC自动选频) |
| 短路测试电流 | AC 10mA max |
| 开路测试电压 | AC 14V max |
| 电极间距范围 | 1m～100m |
| 钳口尺寸 | 65mm×32mm |
| 仪表尺寸 | 高宽厚：307mm×98mm×56mm |
| 仪表重量 | 钳表：约1112g（含电池）；总重量：约5.1kg（含附件） |

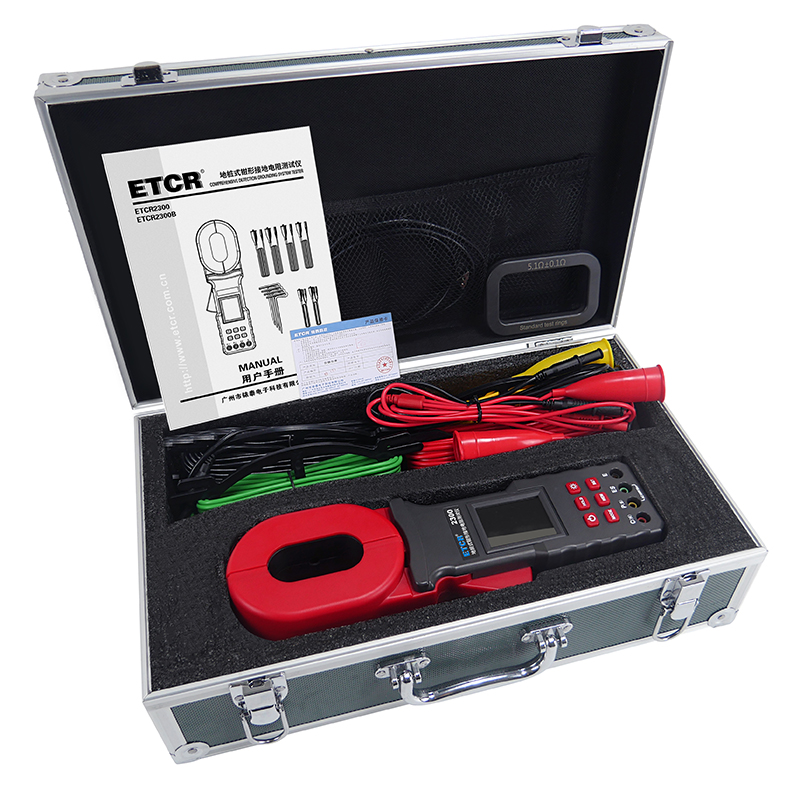

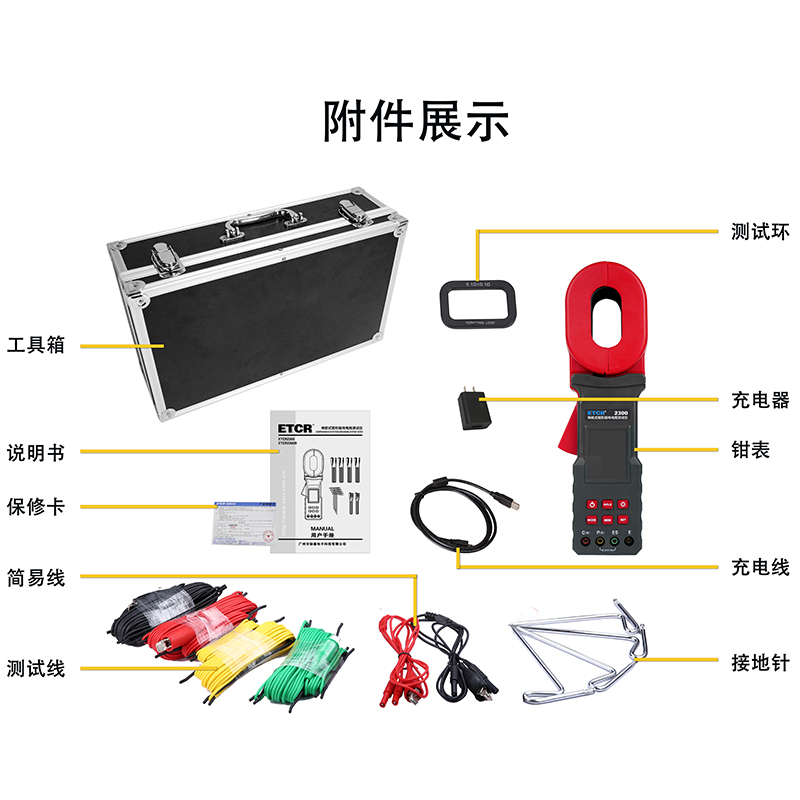

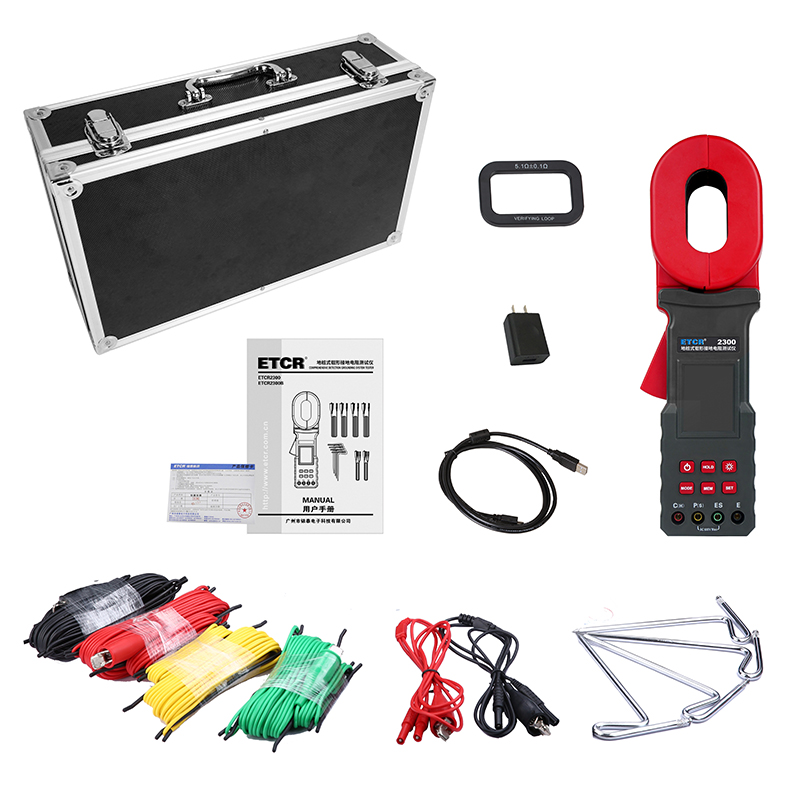

| 测试线 | 4条：红色20m，黑色20m，黄色10m，绿色10m各1条 |
| 简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
| 辅助接地棒 | 4根：φ9mm×230mm（935g） |
| 测量时间 | 接地电阻：约15秒/次 ；接地电流：约2次/秒 ；接地电压：约2次/秒 |
| 线路电压 | AC 600V以下测量 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据存储 | 500组，“HOLD”符号存储指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 工作电流 | 测量：600mA Max（最高背光） |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”蜂鸣声报警提示 |
| 报警临界值设置范围 | 电阻：0Ω～2000Ω；电流：0mA～60A；电压：0V～600V |
| 电池电压 | 当电池电压降到约DC 3.5V±0.1V时，电池电压低符号显示，提醒仪表需进行充电 |
| 自动关机 | 开机5分钟后自动关机 |
| 蓝牙通讯 | 有，支持安卓系统。 |
| USB接口 | 有，只作为充电使用。 |
| 过载保护 | 测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 耐压 | AC 3700V/rms(电路与外壳之间) |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电阻量程 | 电流量程 | 报警功能 | 蓝牙 | USB通讯 |
| ETCR2300钳形接地电阻仪 | 65mm×32mm | 0Ω～20.00kΩ | -- | 有 | 有 | 有 |

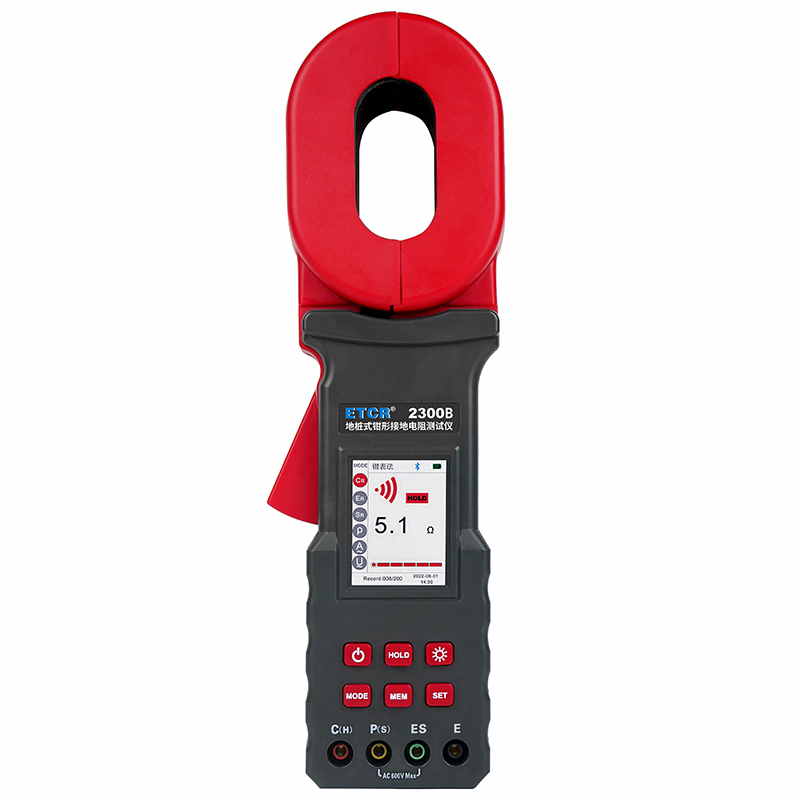

| ETCR2300B钳形接地电阻仪 | 65mm×32mm | 0Ω～200.00kΩ | -- | 有 | 有 | 有 |
