产品简介

  ETCR2800B非接触式接地电阻在线检测仪用于在线监测接地电阻、接地引下线的连接状况、回路接地电阻、金属回路联结电阻，还可以在线监测接地电流。又称接地电阻在线测试仪、回路电阻在线监测仪。检测仪采用非接触测量技术、地线穿心通过传感器、绝不影响防雷接地效果和设施的正常运行；检测仪有多种结构适应不同场所使用；检测仪防护等级IP65，可在户外安装使用。检测仪广泛应用于输电线路杆塔接地；气象防雷接地；石油化工接地；通信接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。

  ETCR2800B非接触式接地电阻在线检测仪由传感器、控制器、安装五金件等组成，传感器为闭环式与，以适应不同的应用环境。其中开合式结构，安装时无需断开接地引下线，方便快捷。检测仪可以单个安装使用，也可以组建成网络系统使用。

  检测仪具有RS485通信（支持MODBUS-RTU通信协议）或选购4G通信(支持MQTT通信协议)，通过ETCR2600低功耗数采仪可组建上位机网络监测系统或4G网络监测系统。用户可使用我公司研发的ETCR2800-MT物联网接地电阻在线监测系统软件，通过系统后台，实时监测及记录接地电阻值等参数，设置报警阈值，查看报警信息。后台具有账户管理，信息管理，区域管理，设备管理等功能

  检测仪可采用外部供电或选购ETCR2600低功耗数采仪，数采仪采用低功耗设计，内置大容量锂亚电池，解决现场无法敷设供电线路的痛点，续航时间长达3年～5年。

  非接触式检测仪已通过防爆认证，其安全防爆认证参数整机满足GB3836.1-2021和GB3836.4－2021标准相关要求。其防爆标志为Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。防爆合格证号：CE23.3868X、EETI25.0421X。它可应用于相应的易燃易爆环境中。

产品特点

1、产品有多种结构以适应各种场所应用。

2、闭环式检测仪，成本较低，安装时需断开接地引下线。

3、多功能宽量程，接地电阻量程：0.01Ω～200Ω；接地电流量程：0.0mA～20A。

4、多种通信方式：RS485通信，4G通信。

5、具有自检功能，可通过协议远程检测设备是否正常工作。

6、具有线阻清除功能，可减少线阻带来的测量误差影响。

7、防雷功能，适用于室外多雷击场合。

8、报警功能：可设置报警临界值，具有声光报警指示。

9、已通过防爆认证，防爆标志为Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。

10、可配置低功耗数采仪，集成RS485、LORA、4G等通信接口，对现场设备集中采集，内置锂电池，续航时间三年以上。

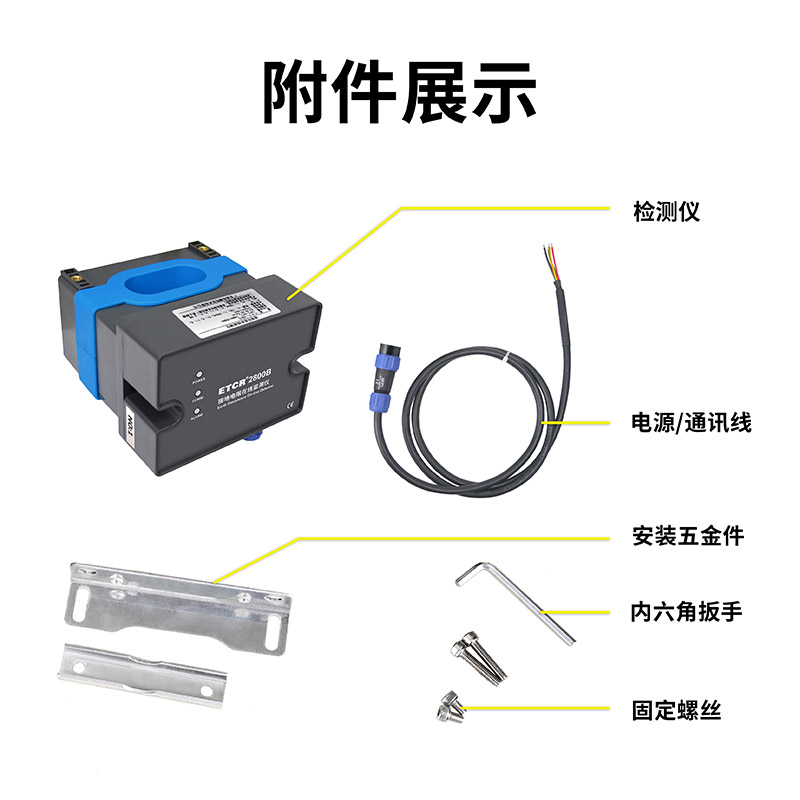

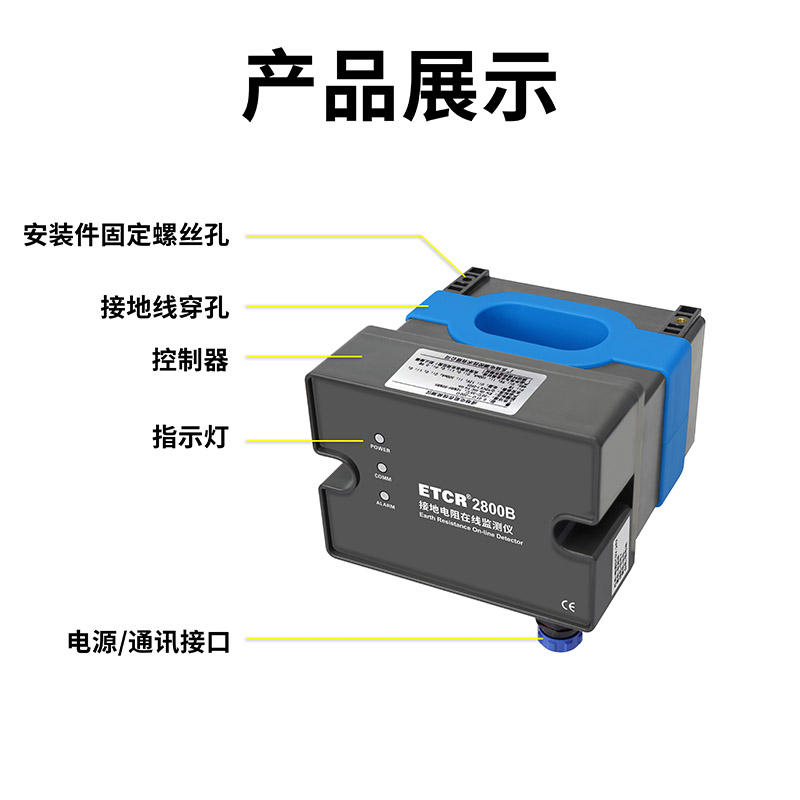

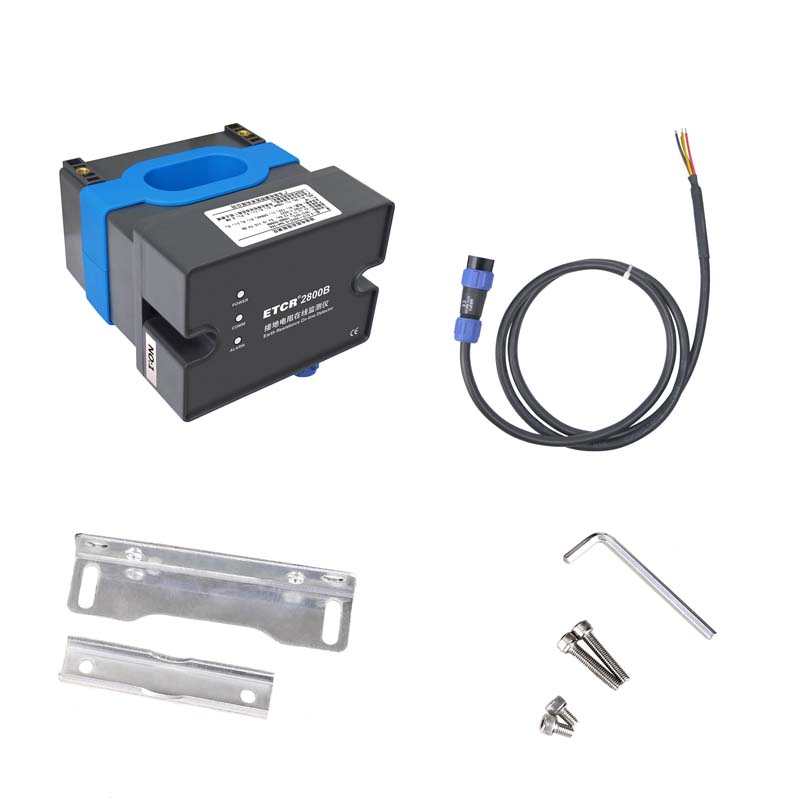

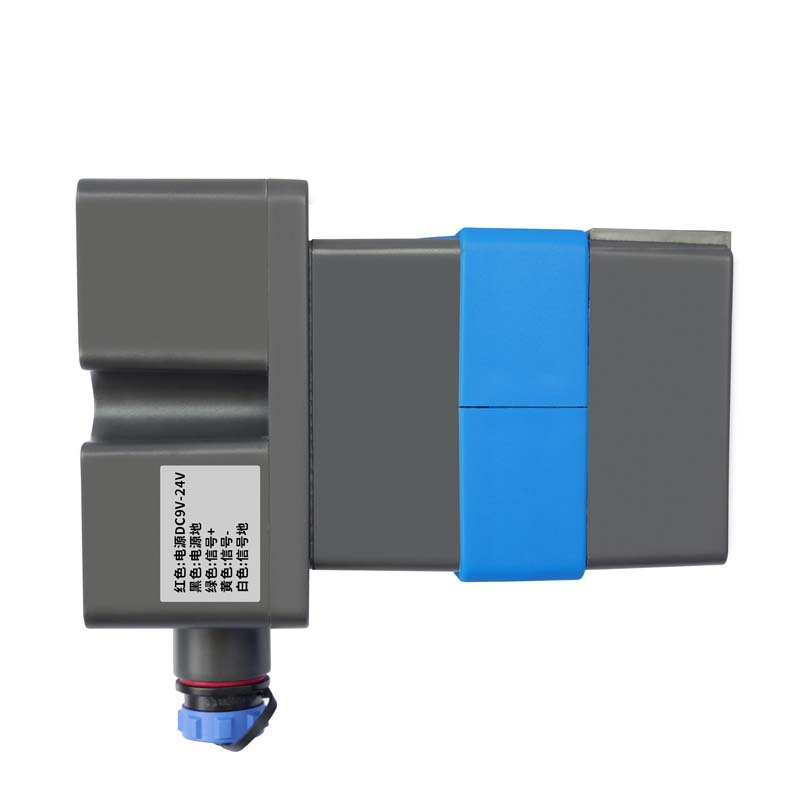

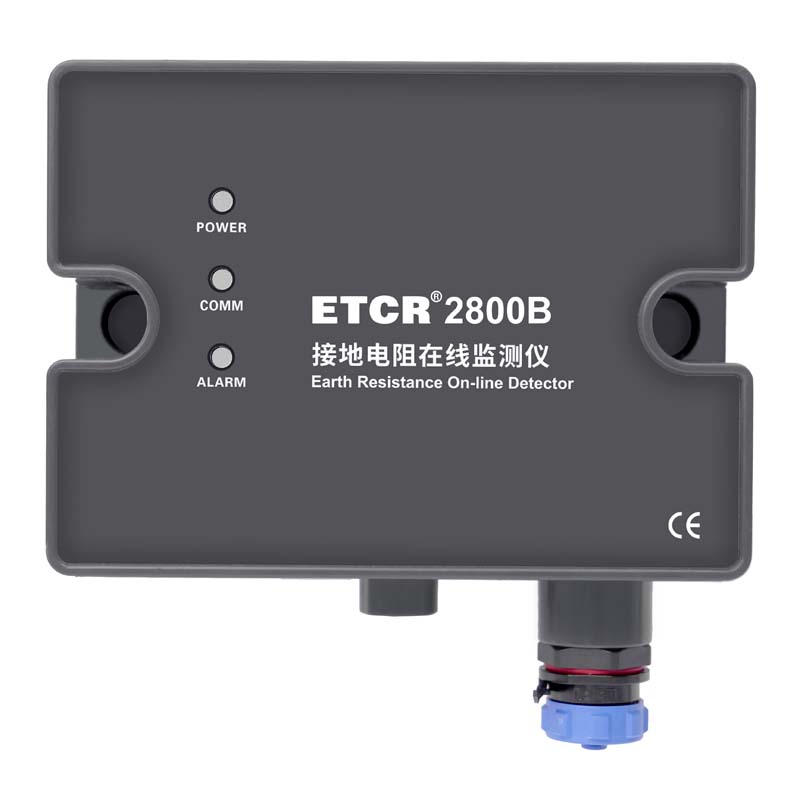

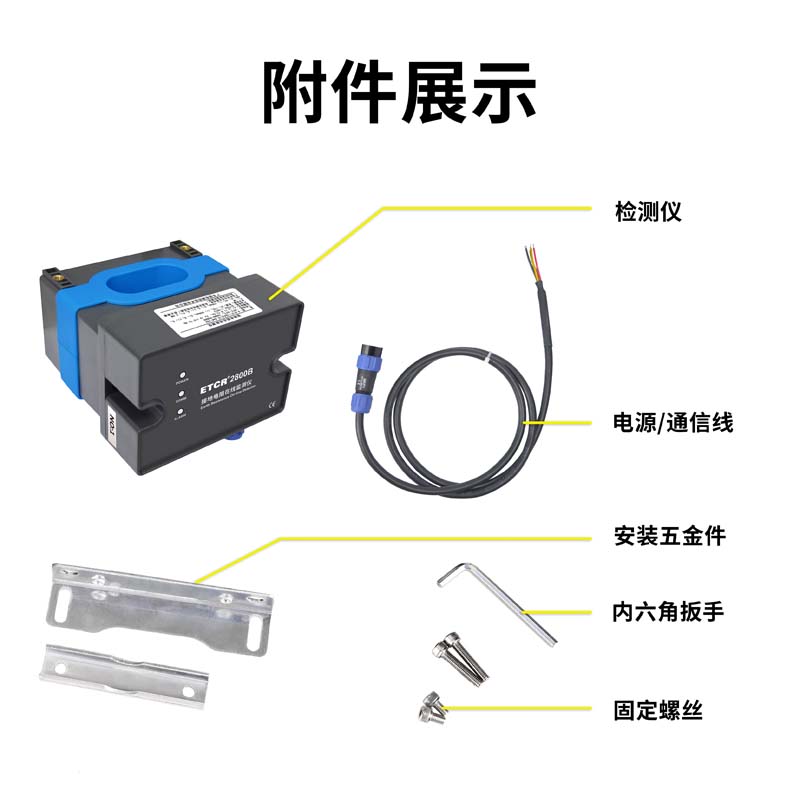

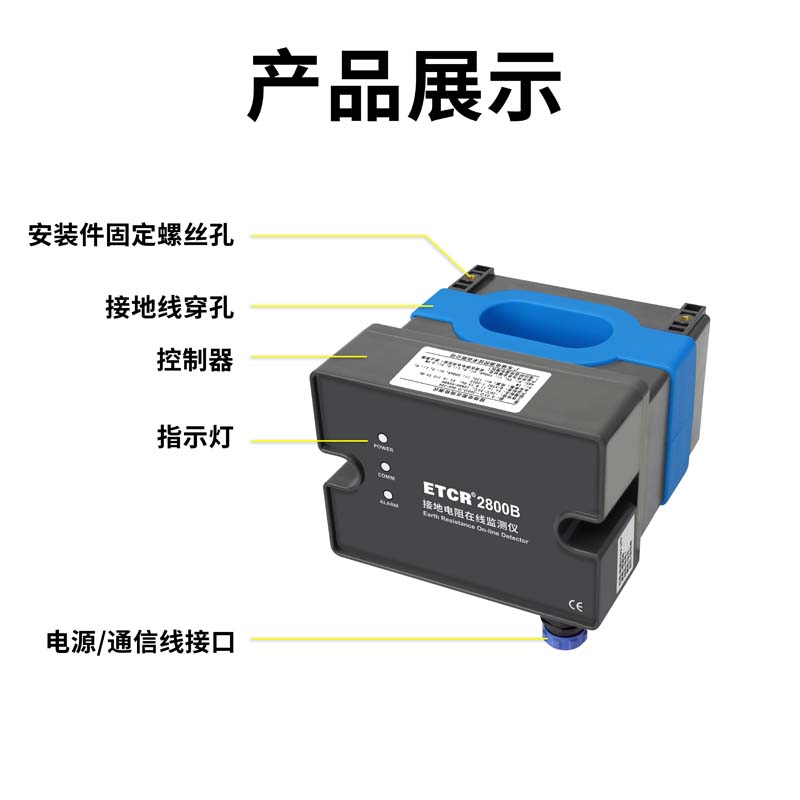

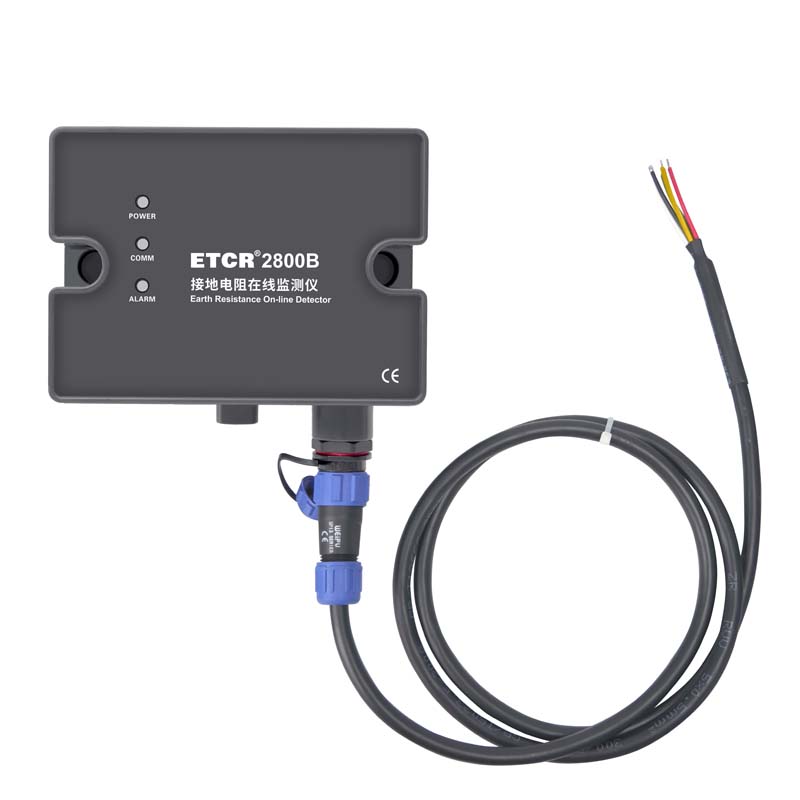

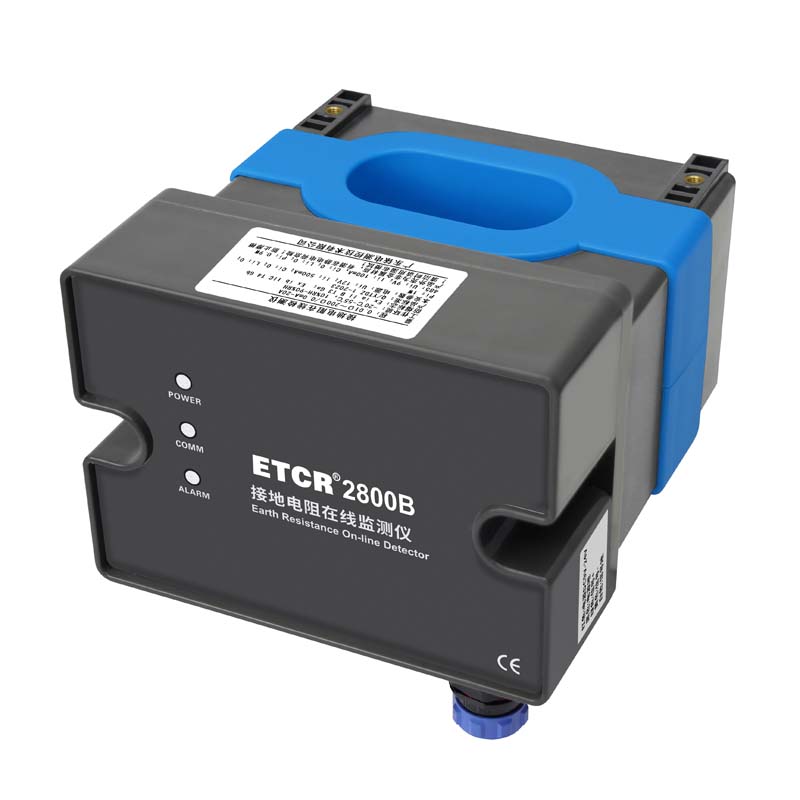

产品展示图/产品附件图

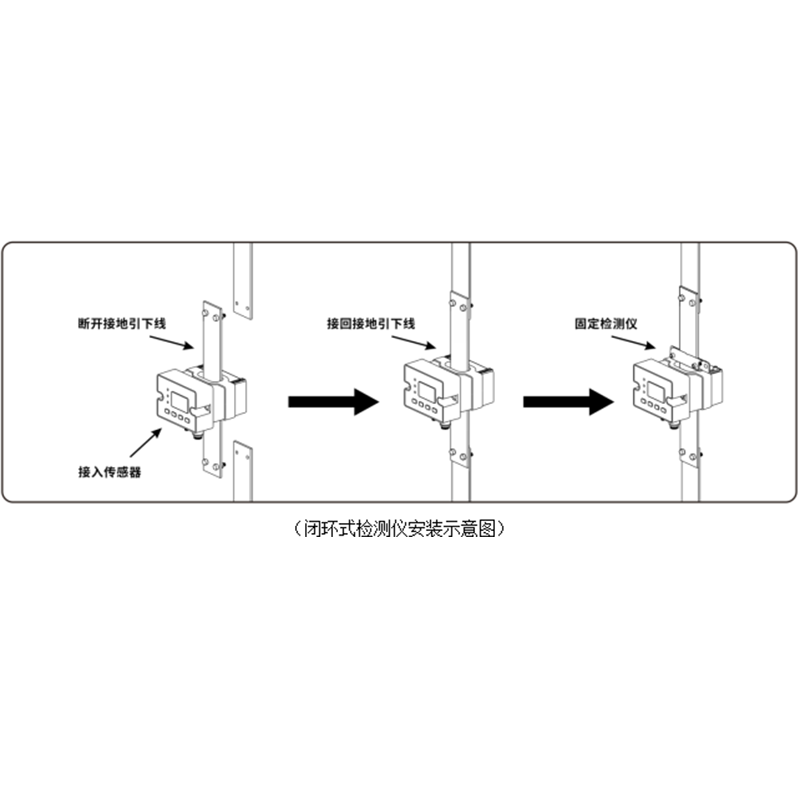

产品安装展示图

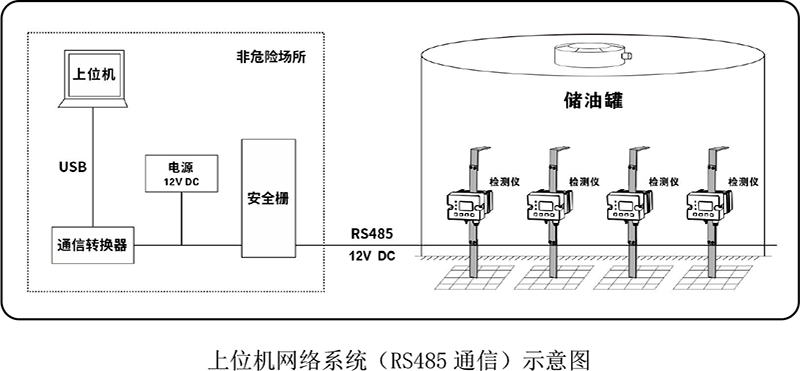

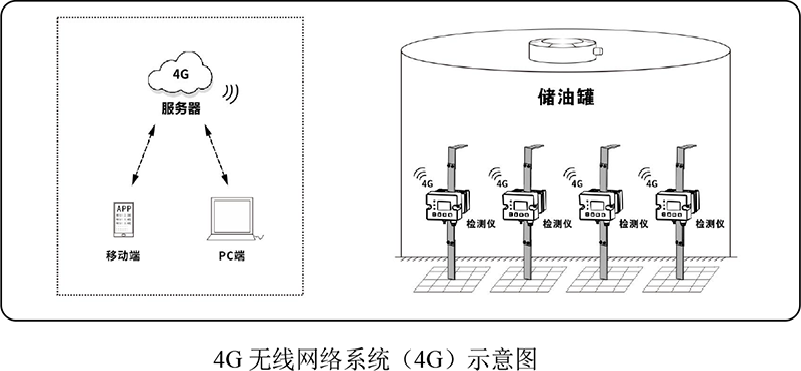

网络组建展示图
