产品系列 : 分体式接地电阻在线检测仪
在线监测接地系统的回路接地电阻、金属回路联结电阻、接地电流，接地引下线的连接状况
检测仪结构：分体式
穿孔尺寸：ETCR2800E：φ17mm，ETCR2800N：65mm×36mm ，ETCR2800T：53mm×20mm，ETCR2800S/2800KS：56mm×27mm
工作电源：9V DC～24V DC（外部提供)
显示屏：4位LCD，47mm×28.5mm
接地电阻量程：0.01Ω～200Ω
接地电流量程：0.0mA～20A
RS485通信：支持MODBUS-RTU通信协议
4G通信：支持MQTT协议（选购）
报警功能
自检功能
线阻清除功能
产品简介
产品简介
ETCR2800系列分体式接地电阻在线检测仪用于在线监测接地电阻、接地引下线的连接状况、回路接地电阻、金属回路联结电阻，接地电流。又称接地电阻在线测试仪、回路电阻在线监测仪。检测仪采用分体式结构设计，传感器与控制器独立安装，便于观察接地电阻值和集中管理控制器，特别适用于用户二次开发集成。检测仪采用非接触测量技术、地线穿心通过传感器、绝不影响防雷接地效果和设施的正常运行；检测仪有多种结构适应不同场所使用；检测仪防护等级IP65，可在户外安装使用。检测仪广泛应用于输电线路杆塔接地；气象防雷接地；石油化工接地；通信接地；变配电站接地；铁路设施接地；配电箱接地；建筑仓库接地；金属回路阻值；电气设备接地等。
ETCR2800系列分体式接地电阻在线检测仪由传感器、控制器组成，传感器有闭环式与开合式，其中开合式结构，安装时无需断开接地引下线，方便快捷。检测仪可以单个安装使用，也可以组建成网络系统使用。
检测仪具有RS485通信（支持MODBUS-RTU通信协议）或选购4G通信(支持MQTT通信协议)，通过ETCR2600低功耗数采仪可组建上位机网络监测系统或4G网络监测系统。用户可使用我公司研发的ETCR2800-MT物联网接地电阻在线监测系统软件，通过系统后台，实时监测及记录接地电阻值等参数，设置报警阈值，查看报警信息。后台具有账户管理，信息管理，区域管理，设备管理等功能
检测仪可采用外部供电或选购ETCR2600低功耗数采仪，数采仪采用功耗设计，内置大容量锂亚电池，解决现场无法敷设供电线路的痛点，续航时间长达3年～5年。
产品特点
1.分体式结构设计，便于现场观察接地电阻值和集中管理控制器。
2.提供传感器和控制器调理板，便于用户二次开发接地电阻在线监测产品。
3.非接触测量技术，安全可靠，安装简易。接地引下线直接穿过检测仪穿孔，绝不影响防雷接地效果和设施的正常运行。
4.ETCR2800E传感器体积小、内部树脂灌封、结构坚固，防水防尘全天候使用。特别适合在空间狭小场合安装使用。
ETCR2800T传感器为不锈钢制作，内部树脂灌封、结构坚固，防爆防撞击，耐高低温、防水防尘全天候使用。特别适合在户外、油库、加油站等安装使用。
ETCR2800KS的传感器为开合式结构，安装时不需断开接地引下线，方便快捷。
5.具有自检功能，可通过协议远程检测设备是否正常工作。
6.具有线阻清除功能，可减少线阻带来的测量误差影响。
7.配有RS485接口（支持MODBUS-RTU通信协议）或4G通信模块（选购），组建网络，实现远程实时监测。

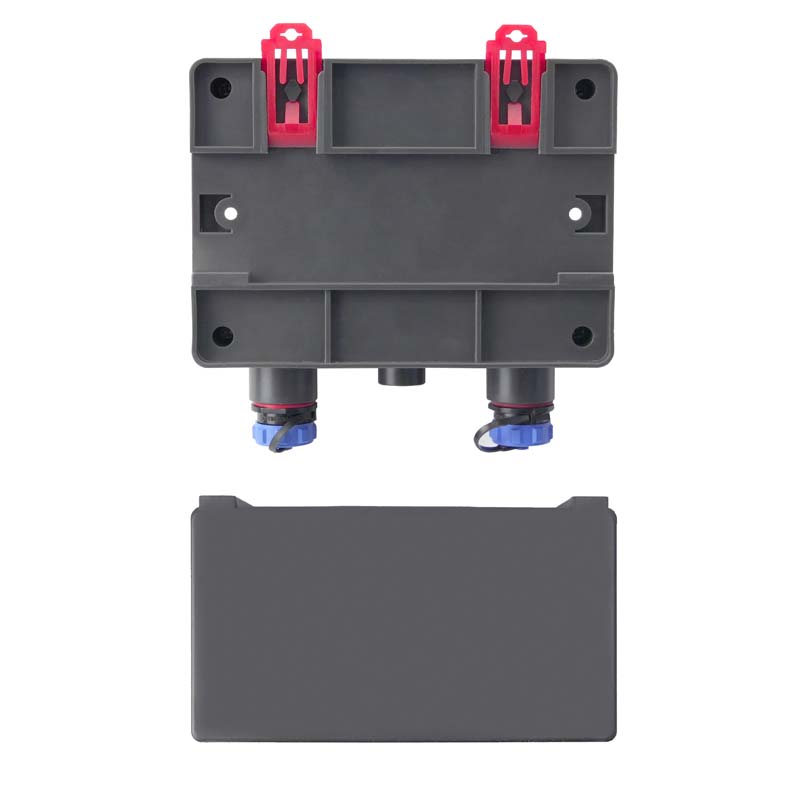

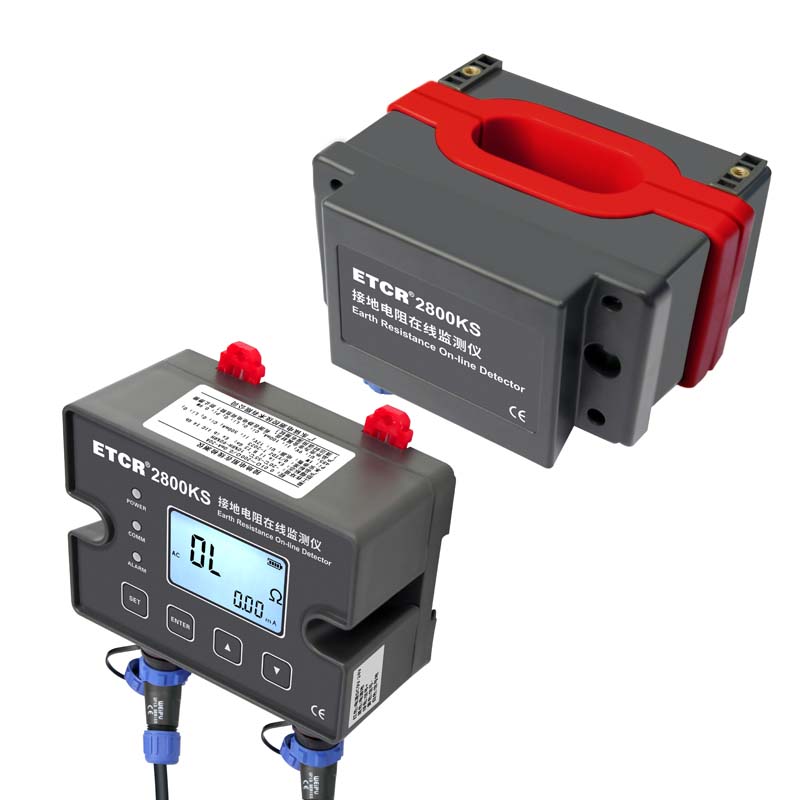

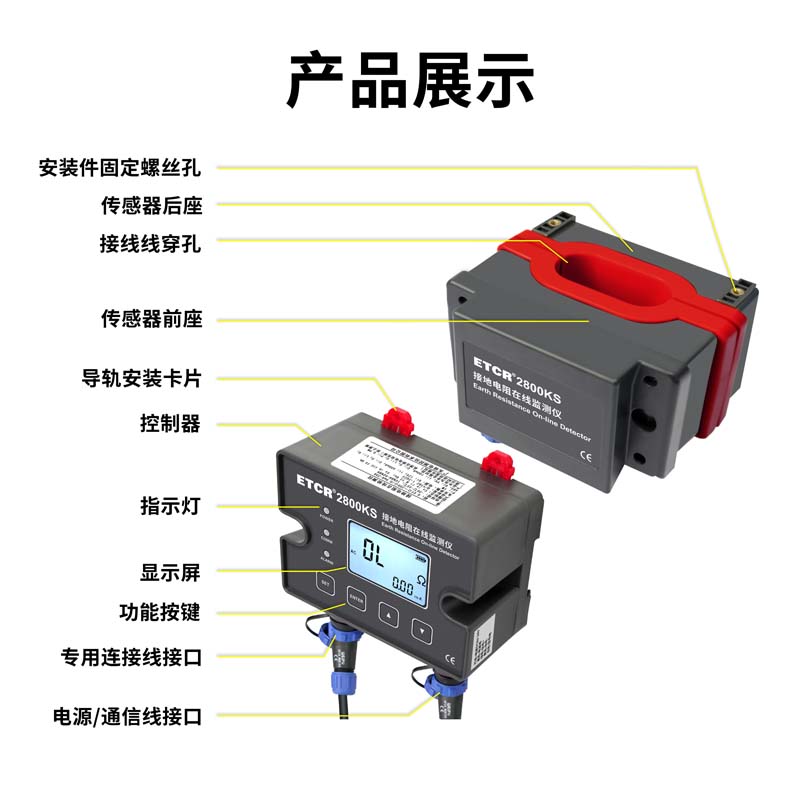

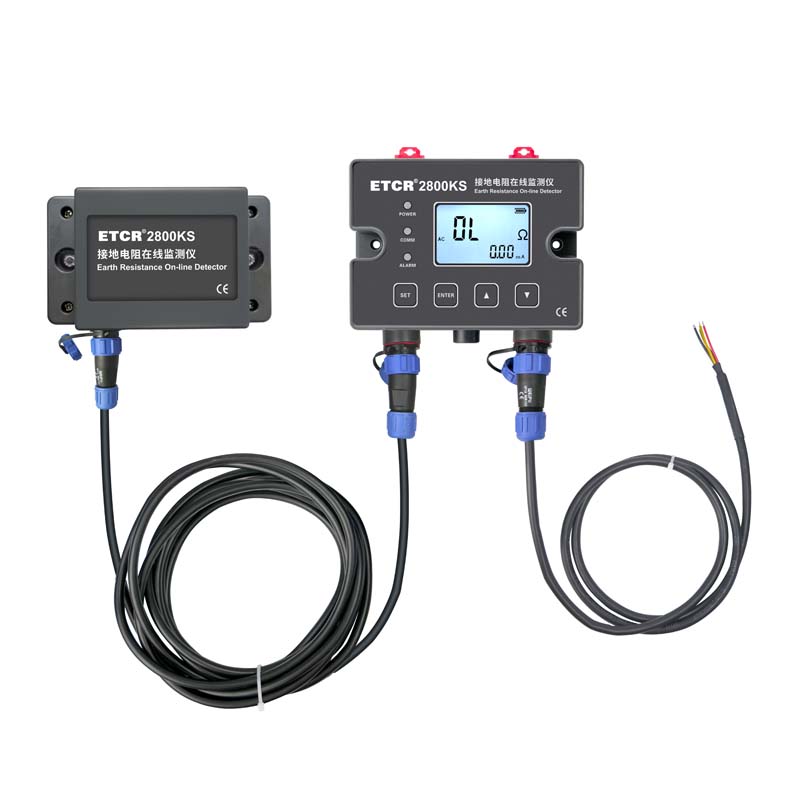

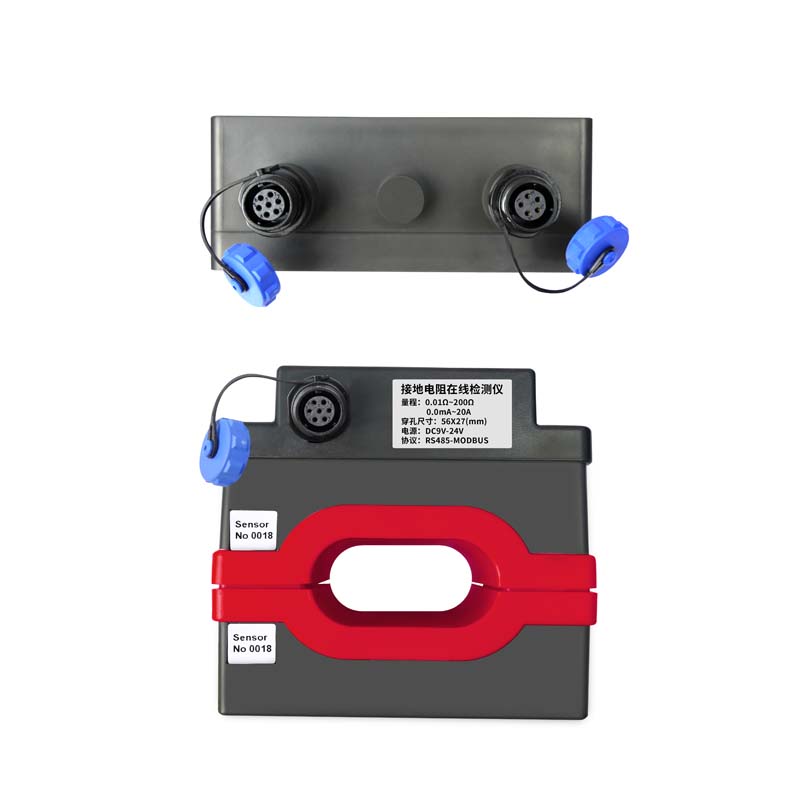

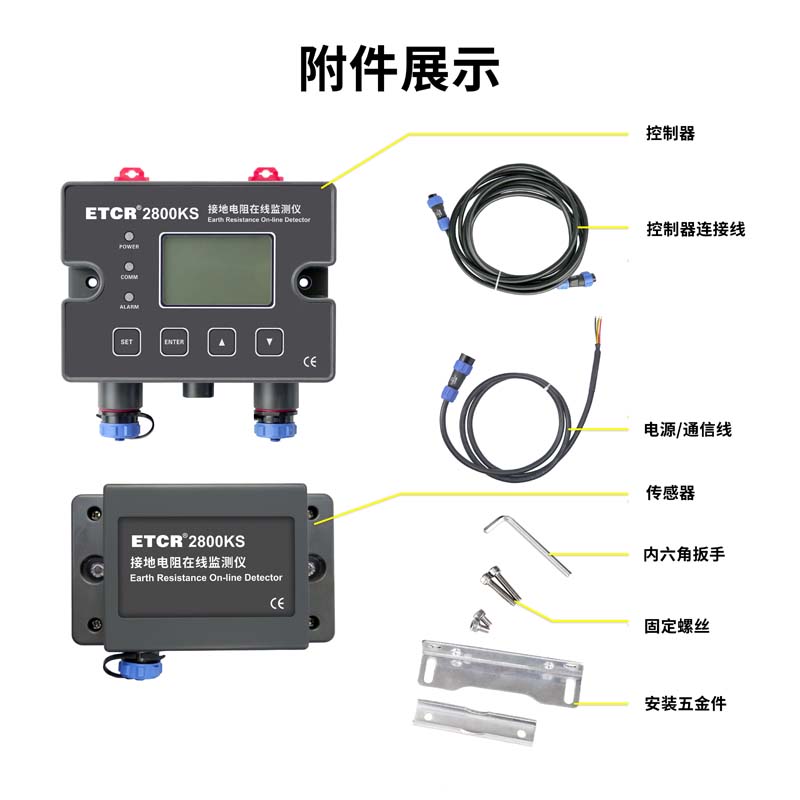

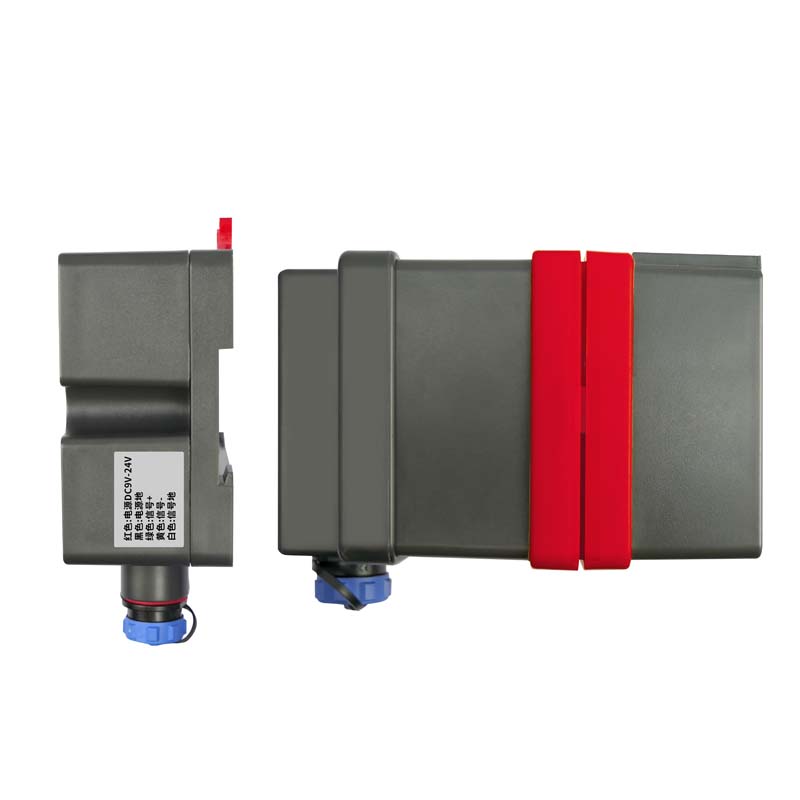

产品展示图/产品附件图
技术参数
| 规格名称 | 规格参数 |
功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测，接地电流在线监测 |
电 源 | 9V DC～24V DC（用户外部提供或使用低功耗数采仪) |
显 示 屏 | 4位LCD，47mm×28.5mm |
接地电阻测量 | 量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt |
接地电流测量 | 量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±5dgt |
换 档 | 全自动换档 |
溢出指示 | 电阻值＞200Ω；电流值＞20A时，显示“OL”符号 |
电源及通信线接线标识 | 红色---电源输入正； 黑色---电源输入地； 绿色---RS485信号正； 黄色---RS485信号负； 白---屏蔽地；(电源输入地与屏蔽地可以短路连接) |
上传数据 | 接地电阻值，接地电流值，报警阈值 |
网络点数 | 有线网络：1～250个接地点，可扩展 无线网络：60000个接地点，可扩展 |
通信距离 | 有线网络：约1000米，可扩展 无线网络：不限制 |
报警指示 | 检测仪声光报警和LCD显示 |
报警设置 | 检测仪面板按键设置、后台设置 |
地线干扰电流 | 应避免 |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
单次测量时间 | 约0.5秒 |
工作电流 | 检测仪：12VDC 50mA Max(4G版 12VDC 150mA Max). |
防护等级 | IP65 |
RS485通信 | 支持ModBus协议 |
4G通信模块 （选购） | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
全球版 4G通信模块 （选购） | LTE-FDD；LTE-TDD B38/B39/B40/B41 B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 WCDMA B1/B2/B4/B5/B6/B8/B19；GSM B2/B3/B5/B8 |
传感器 穿孔尺寸 | ETCR2800E：φ17mm ETCR2800N：65mm×36mm ETCR2800T：53mm×20mm ETCR2800S/2800KS：56mm×27mm |
传感器尺寸 | ETCR2800E：76mm×60mm×38mm ETCR2800N：110mm×80mm×55mm ETCR2800T：160mm×125mm×90mm ETCR2800S/KS：119mm×75mm×109mm |
控制器尺寸 | 118mm×112mm×46mm |
仪表质量 | ETCR2800E: 约430g（含附件） ETCR2800N：约710g（含附件） ETCR2800T：约2470g（含附件） ETCR2800S：910g（含附件） ETCR2800KS ：1150g（含附件） |
工作温湿度 | -20℃～55℃；20％RH～90％RH |
型号对比
产品图片 | 产品型号名称 | 穿孔尺寸 | 电阻量程 | 电流量程（选购） | 产品结构 |
| ETCR2800S接地电阻在线检测仪(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分体式+闭环式传感器+显示屏 |
| ETCR2800KS接地电阻在线检测仪(2025款) | 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分体式+开合式传感器+显示屏 |
| ETCR2800E小口径接地电阻在线检测仪 | Φ17mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+传感器 |
| ETCR2800N内置式接地电阻在线检测仪 | 65mm×36mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+传感器 |
| ETCR2800T不锈钢接地电阻在线检测仪 | 53mm×20mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+不锈钢壳体传感 |
