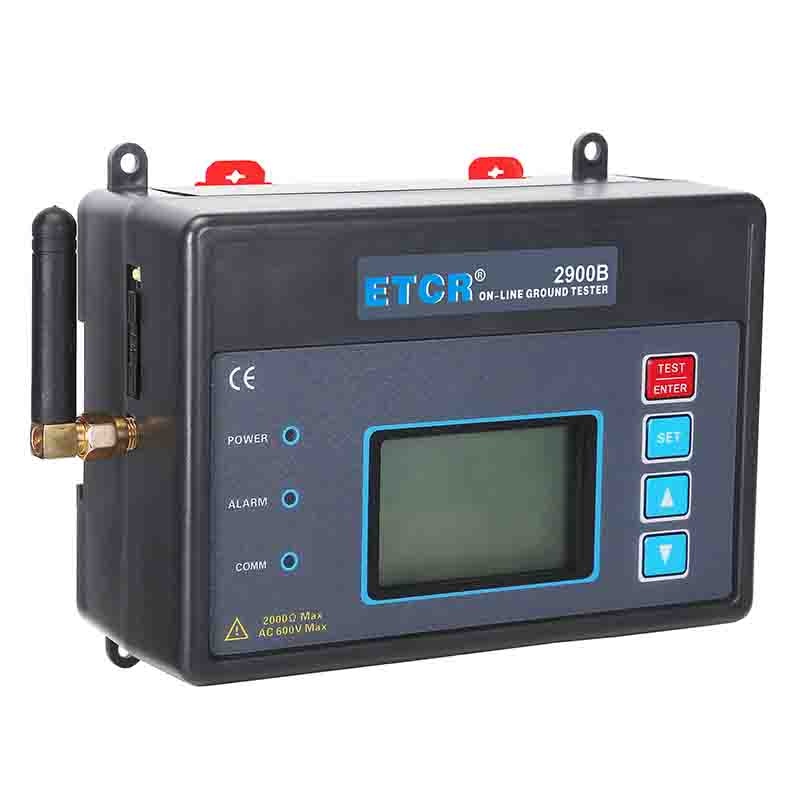

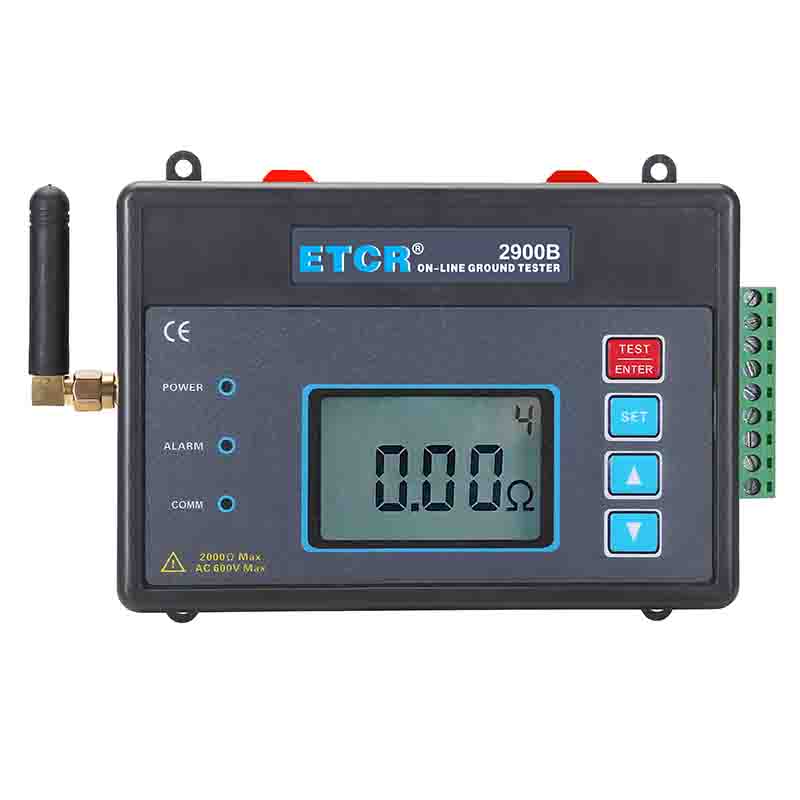

产品简介
ETCR2900B在线接地电阻测试仪又称接地电阻在线远程测试仪、接触式接地电阻在线检测仪，用于远程在线监测接地电阻、接地电压，测试仪采用简易二线法或精密三线法测试接地电阻，采用平均值整流法测试接地电压，在线实时监测。测试仪支持RS485通讯及4G通讯。用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。适用于电力设施接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。

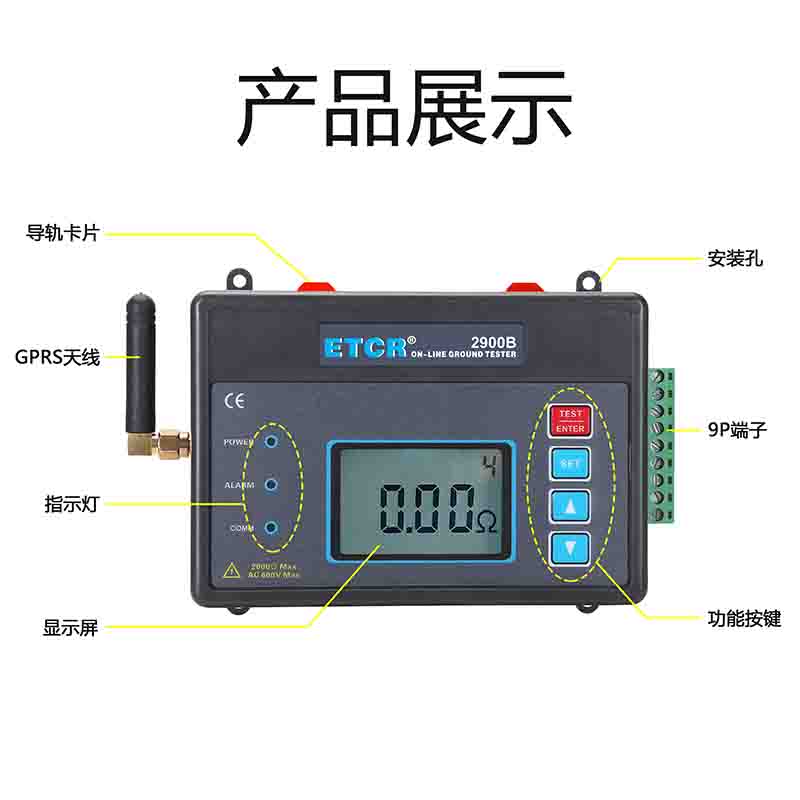

ETCR2900B在线接地电阻测试仪带有LCD显示，可在现场查看接地电阻值，可以通过仪表按键设置报警临界值，可设置监测间隔时间，并具有声光报警指示，测试仪带有导轨安装结构，安装特别方便。
产品特点
1、采用简易二线法或精密三线法测试接地电阻，采用平均值整流法测试接地电压。
2、RS485通讯及4G通讯功能。
3、可设置报警临界值。
4、可设置监测间隔时间。

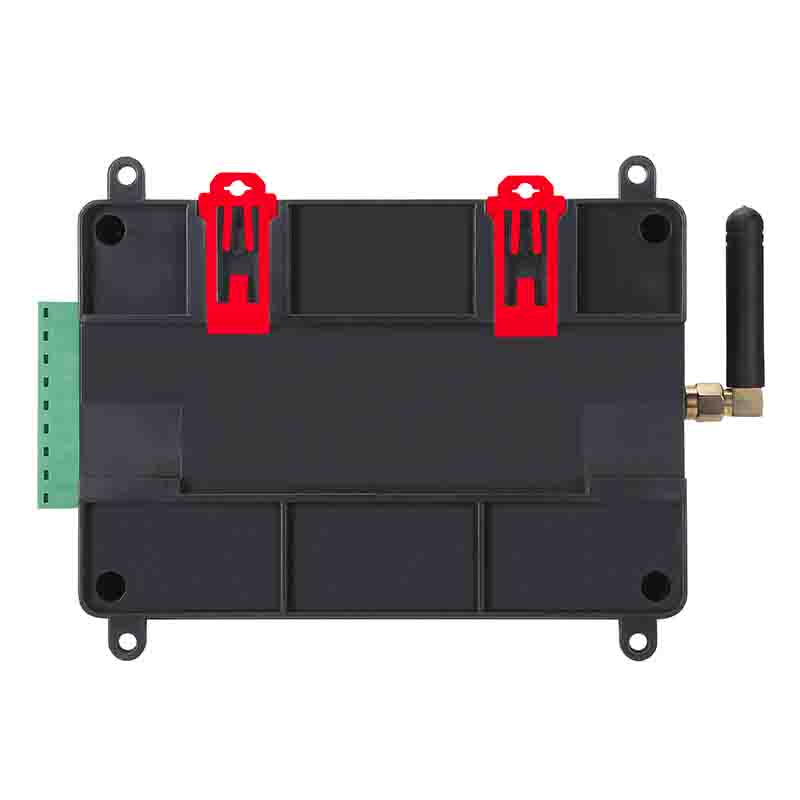

5、测试仪带有导轨安装结构，安装更加方便。
技术参数
1、量程和精度
| 测量功能 | 量 程 | 精度 | 分辨率 |
| 接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地电压 | 0V～600V AC | ±2%rdg±3dgt | 1V |
2、技术规格
| 规格名称 | 规格参数 |
| 电 源 | 标准：12V-24V(±1VDC)、400mA Max（外部提供） |
| 显示模式 | 4位LCD显示 |
| LCD尺寸 | 长宽47mm×28.5mm |
| 测量方式 | 精密三线测量、简易两线测量 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
| 接地电阻量程 | 0.01Ω～2000Ω |
| 接地电压量程 | AC 0V～600V |
| 数据模式 | 平均值 |
| 测量指示 | 测量中LCD倒计数指示 |
| 测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
| 测量次数 | 10000次以上 |
| 线路电压 | 测量对地电压：AC 600V以下测量 |

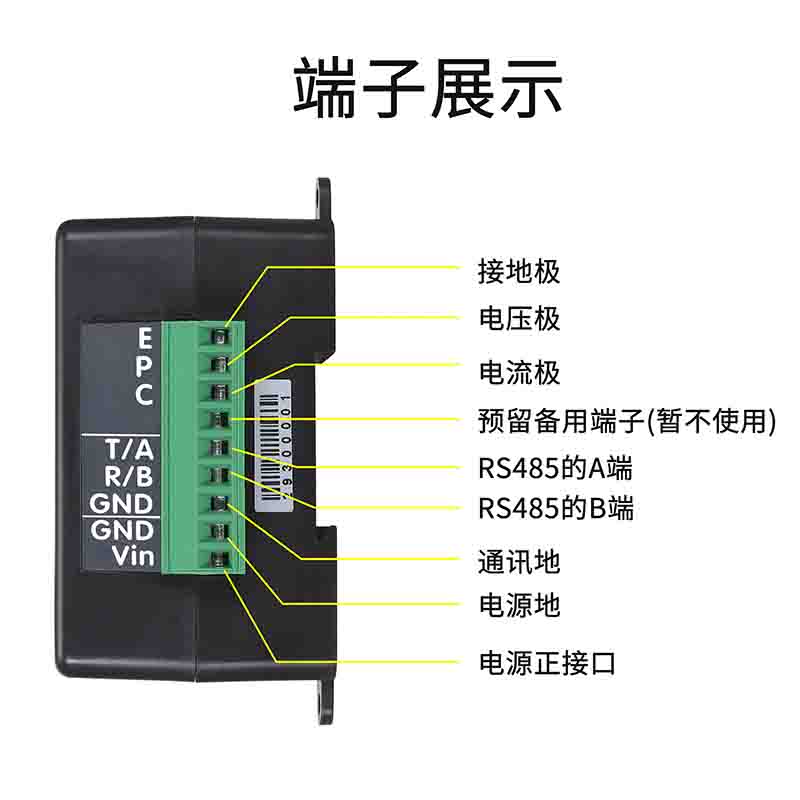

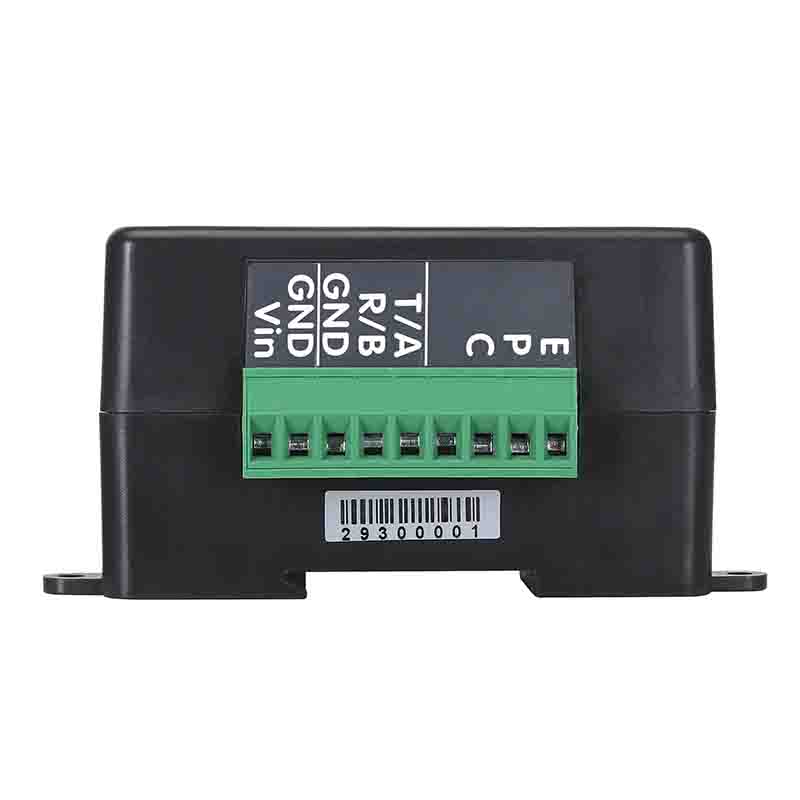

| 仪表接口 | 插拔式接线端子：9针端子座 |
| 通讯方式 | RS485通讯；4G |
| 换 档 | 自动换档 |
| 数据存储 | 99组，小数字闪烁显示“99”符号表示存储已满 |
| 间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
| 数据查阅 | 数据查阅功能：“MEM”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 功耗 | 待机: 25mA Max，测量：400mA Max |
| 报警提示 | 声光报警 |
| 报警设置 | 检测仪面板按键设置或后台设置 |
| 报警临界值设定范围 | 电阻：0Ω～2000Ω |
| 电源电压低指示 | 当电源电压低于11V时，电源电压低符号显示，提醒更换电源。 |
| 仪表尺寸 | 高宽厚：130mm×90mm×54mm |
| 质量 | 约380g |
| 过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61000-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -20℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 电阻量程 | 电压量程 | 通讯方式 | 报警功能 |

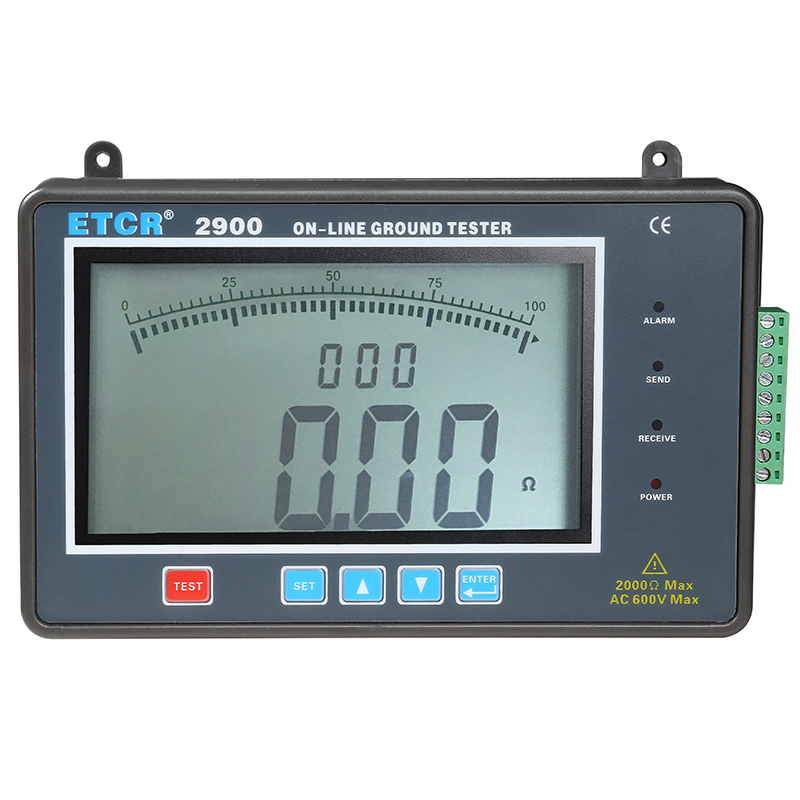

| ETCR2900接触式接地电阻在线检测仪 | 0.01Ω～2000Ω | AC 0V～600V | RS485通讯 | 可设置报警阈值 |
| ETCR2900B在线接地电阻测试仪 | 0.01Ω～2000Ω | AC 0V～600V | RS485通讯，4G通讯 | 可设置报警阈值 |
