产品简介
ETCR3490系列高压绝缘电阻测试仪又名兆欧表、绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表是一款高性能数字式仪表，具有LCD大屏幕带背光显示、数据保持、自动放电、自动关机等功能。仪表具有测试计时，电压监测功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安全。仪表功能操作简易，绝缘电阻值，测试时间，输出电压同屏显示，同时还具备吸收比、极化指数测试、交流电压、直流电压测试功能。
ETCR3490系列高压绝缘电阻测试仪整机美观，量程宽，精度高，分辨率高，操作便捷，携带方便，准确可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。适用于测量各种绝缘材料的电阻值及变压器、电机及电器设备等的绝缘电阻。
产品特点
1.绝缘电阻值、测试时间、输出电压测试数据同屏显示。测试操作及查询历史记录非常方便。
2.独有的强抗干扰技术，在分布电容较大的场景下（如长电缆线），以及强电磁干扰环境下(如变电站)，具有稳定的测试能力。
3.完善的测量指标：绝缘电阻(IR)、极化指数(PI)、吸收比(DAR)、交直流电压（V）。
4.自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。
5.大容量测试记录存储器，测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共600组。
6.USB通信上传功能，记录数据可上传电脑进行存储数据统计分析。
7.蓝牙通信功能，可将测试结果上传到手机。
技术参数
1、绝缘电阻量程及精度
输出电压 | 绝缘电阻测量范围 | 测量精度 |
250V | 0.1MΩ～1GΩ | ±3%rdg±5dgt |
1GΩ～10GΩ | ±5%rdg±5dgt | |
10GΩ～30GΩ | ±20%rdg±5dgt | |
500V | 0.2MΩ～2GΩ | ±3%rdg±5dgt |
2GΩ～50GΩ | ±20%rdg±5dgt | |
1kV | 0.5MΩ～5GΩ | ±3%rdg±5dgt |
5GΩ～100GΩ | ±20%rdg±5dgt | |
2.5kV | 1MΩ～1GΩ | ±3%rdg±5dgt |
1GΩ～10GΩ | ±10%rdg±5dgt | |
10GΩ～300GΩ | ±20%rdg±5dgt | |
5kV | 2MΩ～2GΩ | ±3%rdg±5dgt |
2GΩ～20GΩ | ±10%rdg±5dgt | |
20GΩ～3.00TΩ | ±20%rdg±5dgt | |
10kV | 5MΩ～500MΩ | ±3%rdg±5dgt |
500MΩ～5GΩ | ±5%rdg±5dgt | |
5GΩ～50GΩ | ±10%rdg±5dgt | |
50GΩ～4.00TΩ | ±20%rdg±5dgt |
2、技术规格
功 能 | 绝缘电阻测试,极化指数测试，吸收比测试，交流电压测试, 直流电压测试 |
电 源 | DC11.1V，2600mAh 可充锂电池 |
输出电压 | ETCR3490：250V，500V，1000V，2500V，5000V。 ETCR3490B：500V，1000V，2500V，5000V，10000V。 |
输出电压精度 | +4%±10V |
绝缘电阻量程 | ETCR3490：0.1MΩ～3.00TΩ ETCR3490B：0.2MΩ～4.00TΩ |
电压测量 | 量程AC 750V/DC 1000V，精度±1.5%rdg±3dgt |
短路电流 | 5mA MAX |
吸收比测试 | 有 |
极化指数测试 | 有 |
实时电压示数 | 实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。 |
换档 | 按键换挡 |
背光 | 可控灰白色背光，适合昏暗场所使用 |

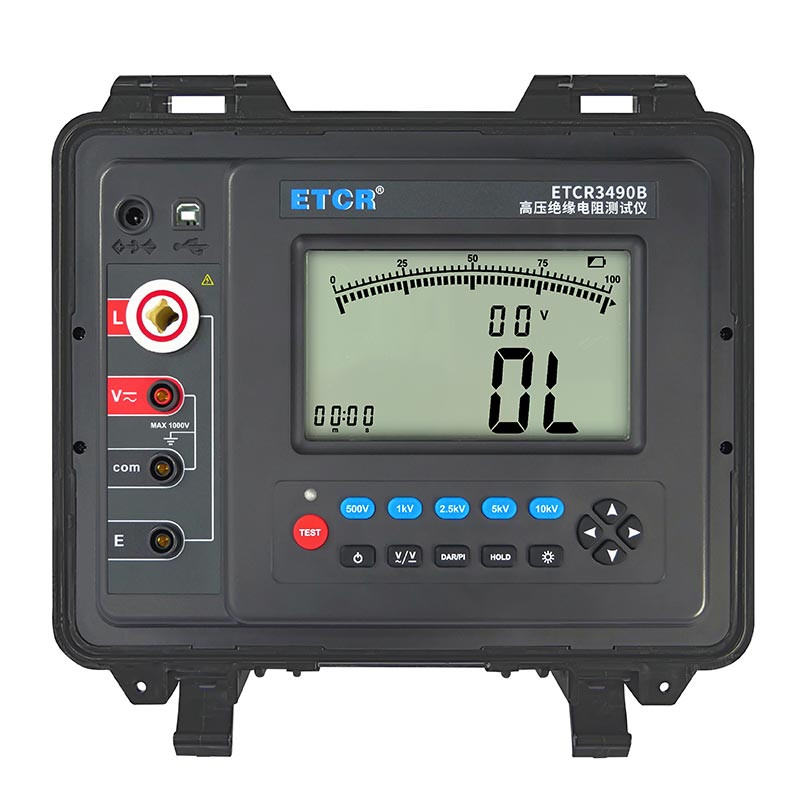

显示模式 | 4位超大LCD显示，测试进度条显示 |
测量指示 | 测量中LED闪烁,蜂鸣器响 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 280mm×260mm×160mm |
数据保存 | 按 |
数据存储 | 600组 |
蓝牙功能 | 有 |
测量时间 | 单次测试时间为10min，测试过程中用户可手动停止或10min后自动停止，且屏幕显示测量数据。 |
电池电压 | 电池欠压符号显示，电池电压低时提醒及时充电 |
自动放电功能 | 放电时 |
自动关机功能 | 开机15分钟后自动关机 |
功耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |

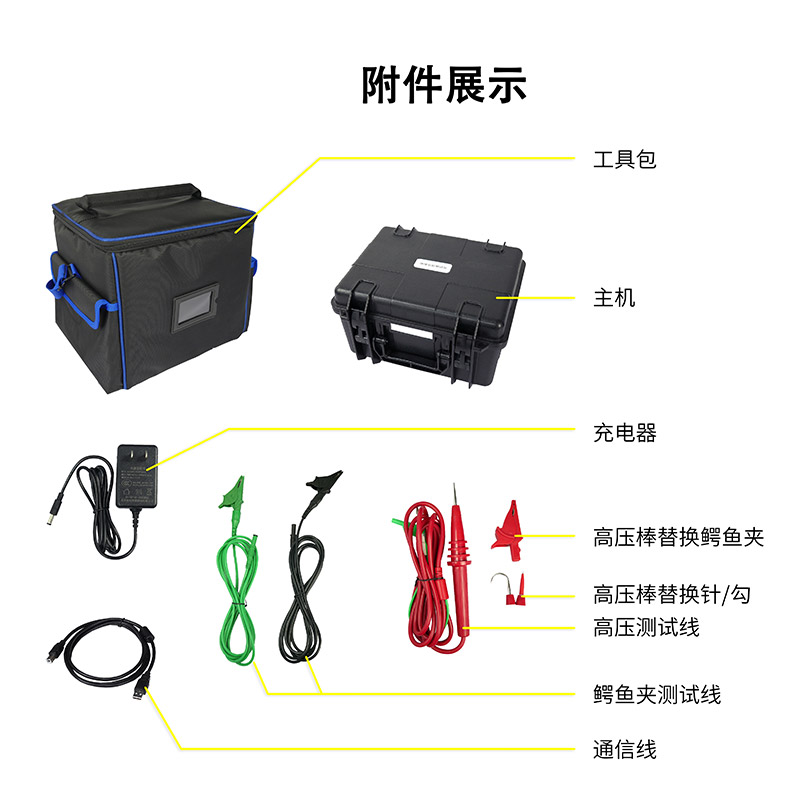

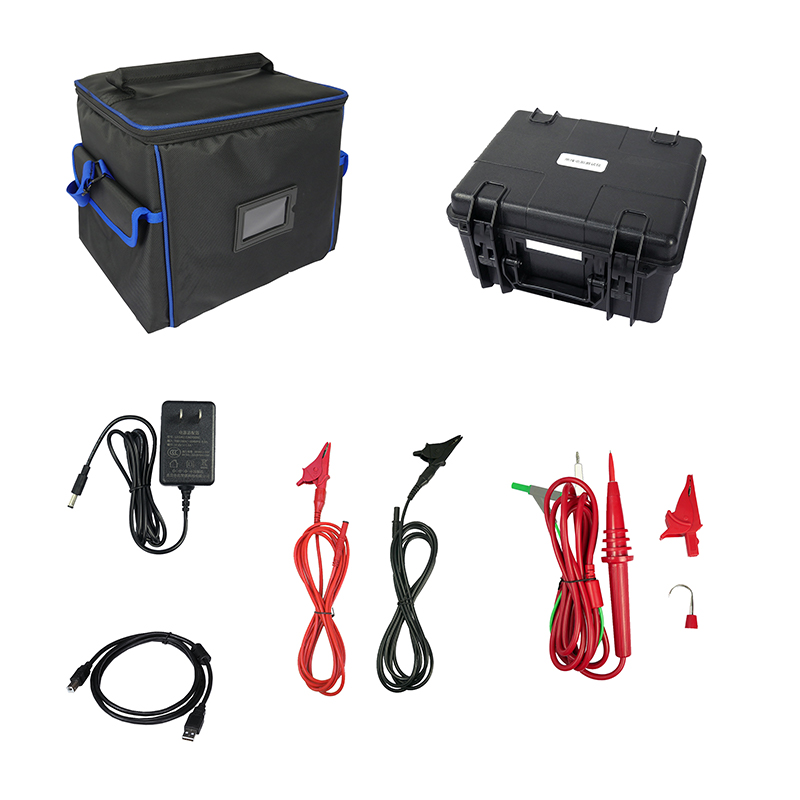

质量 | 仪表：约2260g (含电池)； 测试线及配件：约：3320g 总质量：约5.58kg（含附件） |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
适合安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
型号对比
| 产品图片 | 产品型号名称 | 输出额定电压 | 绝缘电阻量程 | 短路电流 | 电压量程 |
| ETCR3440A绝缘电阻表 | 500V、1000V | 0.5MΩ～40GΩ | 1mA MAX | AC:0V～600V |
| ETCR3440B绝缘电阻表 | 500V、1000V | 0.5MΩ～40GΩ | 1mA MAX | AC:0V～600V |
| ETCR3460A绝缘电阻表 | 50V、250V、500V、1000V、2500V | 0.1MΩ～200GΩ | 2mA MAX | AC/DC:0V～750V |
| ETCR3460B绝缘电阻表 | 50V、250V、500V、1000V、2500V、5000V | 0.1MΩ～1000GΩ | 2mA MAX | AC/DC:0V～750V |
| ETCR3480A绝缘电阻表 | 50V、250V、500V、1000V、2500V | 0.1MΩ～200GΩ | 2mA MAX | AC/DC:0V～750V |
| ETCR3480B绝缘电阻表 | 50V、250V、500V、1000V、2500V、5000V | 0.1MΩ～1000GΩ | 2mA MAX | AC/DC:0V～750V |
| ETCR3490高压绝缘电阻测试仪 | 250V，500V，1000V，2500V，5000V | 0.1MΩ～3.00TΩ | 5mA MAX | AC 750V；DC 1000V |
| ETCR3490B高压绝缘电阻测试仪 | 500V，1000V，2500V，5000V，10000V | 0.2MΩ～4.00TΩ | 5mA MAX | AC 750V；DC 1000V |
