产品系列 : 高压绝缘电阻万用表
适用于电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻测量，交直流电压、电流、电阻、电容、频率、二极管及通断测量等
输出额定电压：250V/500V/1000V
绝缘电阻量程：0.25MΩ～10GΩ
短路电流：1mA MAX
直流电压量程：DC:0V～1000V
交流电压量程：AC:0V～700V
直流电流量程：DC 0mA～400mA
交流电流量程：AC 0mA～400mA
电阻量程：0Ω～40MΩ
电容频率：0nF～40mF
频率量程：0Hz～20MHz
产品简介

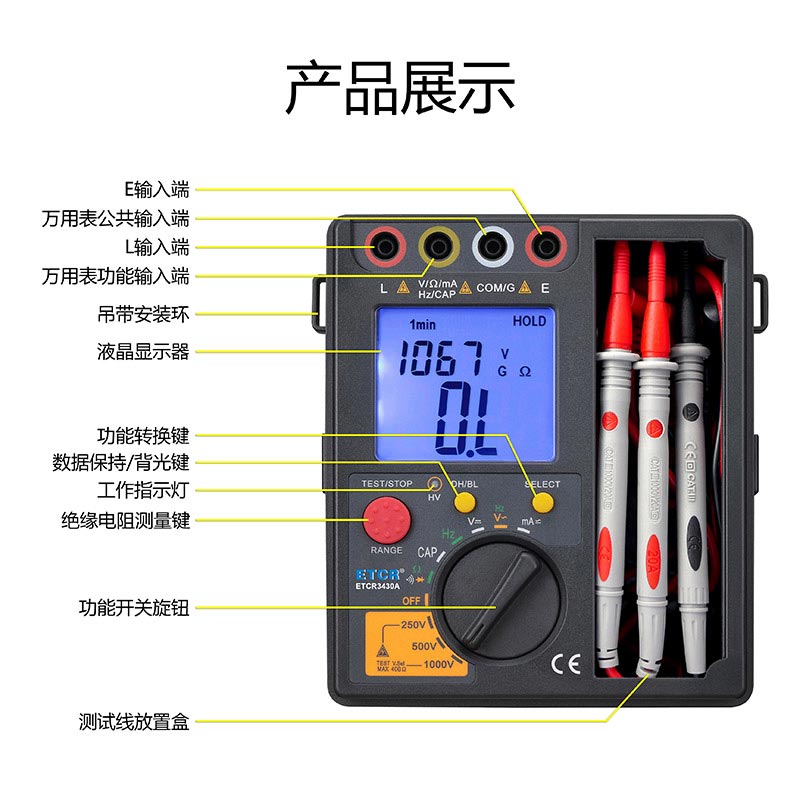

本产品是一款绝缘电阻万用表。其功能齐全，准确度高、操作可靠、使用方便。绝缘测试电压可切换。普通绝缘电阻表不能测量自身输出的高压，在绝缘电阻表输出高压不符合额定值时，用户不容易发现，以至有时测量结果偏差过大，造成安全隐患，可适时监测输出高压,用户在任何时候都能观察到仪表实际输出的测量电压，有效避免因输出电压不符合额定值要求而造成的误判。仪表测量范围最高可达到40GΩ，可根据需要设置测量时间,测量完毕后自动保持测量结果。数字多用表功能有交直流电压、电流、电阻、电容、频率、二极管及通断测量等，数字万用表功能和绝缘电阻表功能是完全分开的，在使用万用表功能时，不必担心会被绝缘电阻表产生的高压电击。本产品适用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，对各种电气设备进行保养维修、试验及检定。它结构精巧，携带方便，是您理想的电工、电子测试仪表。
产品特点
1. 绝缘电阻表与万用表的完美结合，绝缘电阻测试与数字万用表相互分开，测试时互不影响。
2. 最大输出电压2500V，最大测试阻值40GΩ，短路电流≥1mA。
3. 绝缘电阻值，测试时间，输出电压同屏显示。
4.结构精巧、准确度高、操作简单可靠、携带方便。
技术参数
产品型号 | ETCR3430A | ETCR3430B |
额定电压 | 250V；500V；1000V | 500V；1000V；2500V |
输出电压精度 | ±10% | ±10% |
绝缘电阻量程 | 0.25MΩ～10GΩ | 0.5MΩ～50GΩ |
绝缘电阻最高精度 | ±(5%+5) | ±(5%+5) |
短路电流 | ≥1mA | |
直流电压 | 400mV/4V/40V/400V/1000V ±（0.5%+5） | |
交流电压 | 4V/40V/400V/700V ±（0.8%+5） | |
直流电流 | 40mA/400mA ±（0.8%+5） | |
交流电流 | 40mA/400mA ±（1%+5） | |
电 阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ ±（0.8%+5） | |
电 容 | 4nF/40nF/400nF/4uF/40uF/400uF/4mF/40mF ±（3%+20） | |
频 率 | 40Hz/400Hz/4kHz/40kHz/400kHz/4MHz/20MHz ±（0.5%+3） | |
电 源 | DC9V，5号碱性干电池（LR6 1.5V×6） | |
显示模式 | 液晶显示，最大显示：3999 | |
仪表尺寸 | 长宽高：170mm×156mm×64mm | |
质 量 | 约0.9kg（含包装） | |
数据保持 | HOLD 键保持数据 | |
绝缘测量时间 | 1/2/10分钟 | |
电池电压 | 电池欠压符号显示，电池电压低时提醒及时更换电池 | |
自动关机功能 | 开机15分钟后自动关机 | |
功 耗 | 最大功耗:4.5W ，最小功耗18mW，休眠时功耗：小于100uW | |
工作环境 | 0°C-40°C，小于75%RH | |

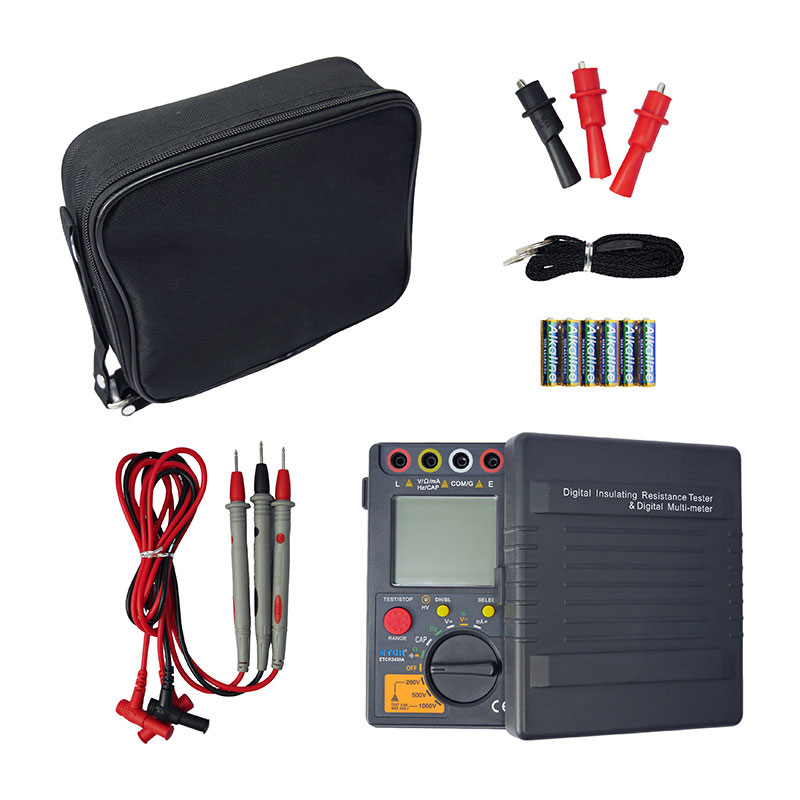

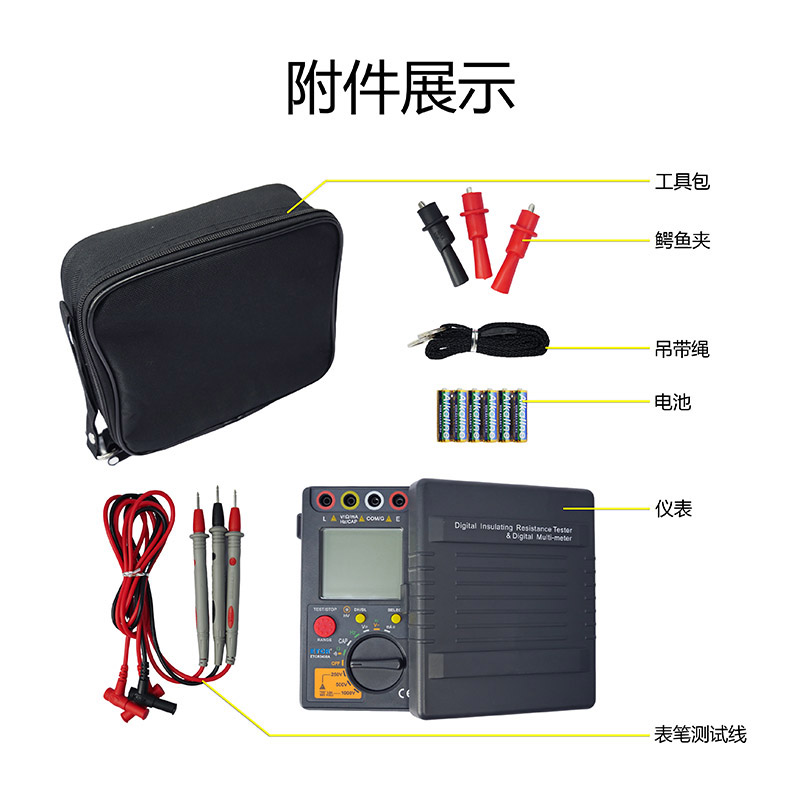

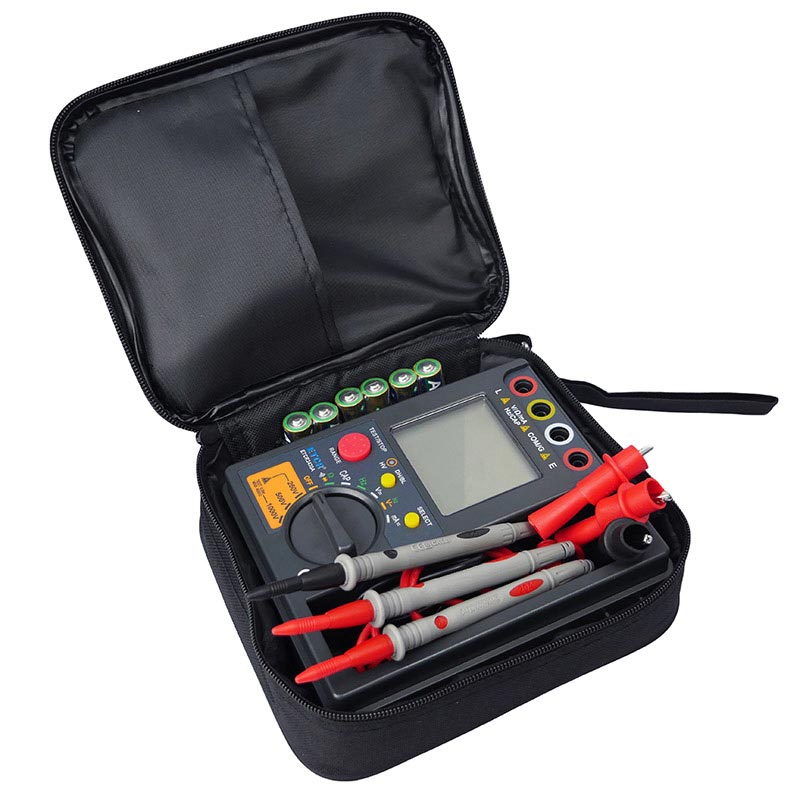

随机附件 | 仪表：1件；高压测试表笔：2条红色； 表笔测试线：1条黑色；鳄鱼夹：3个（红色2个/黑色1个）； LR6电池：6节；工具包：1件 | |
