产品系列 : 大口径高低压钳形电流表
用于60kV以下架空线路高低压交流电流测量
电流量程：AC 0mA～1200.0A
钳口尺寸：Φ68mm
峰值保持功能
存储功能：数据存储99组
产品简介

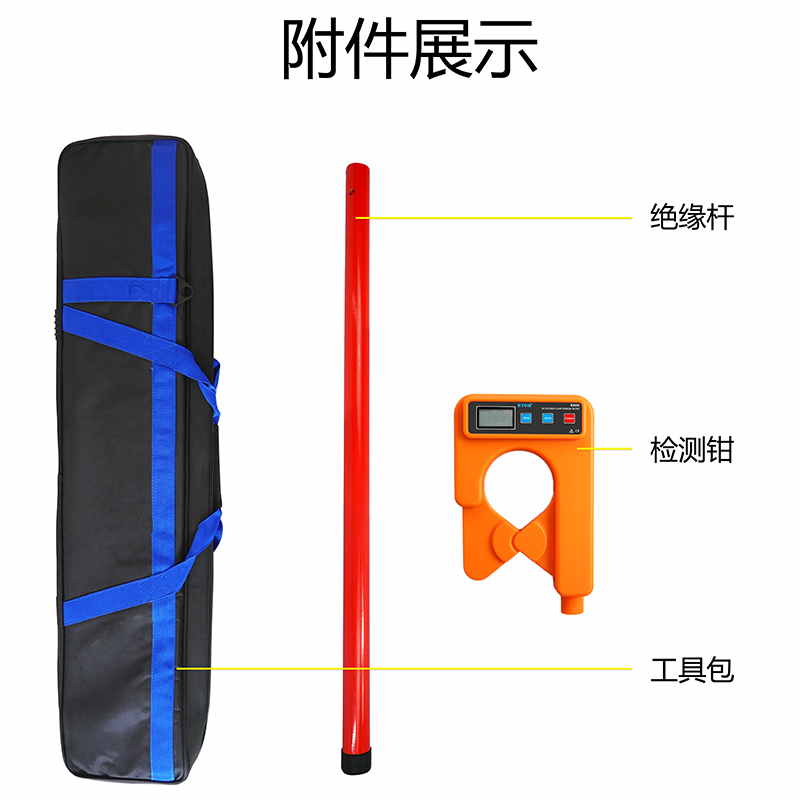

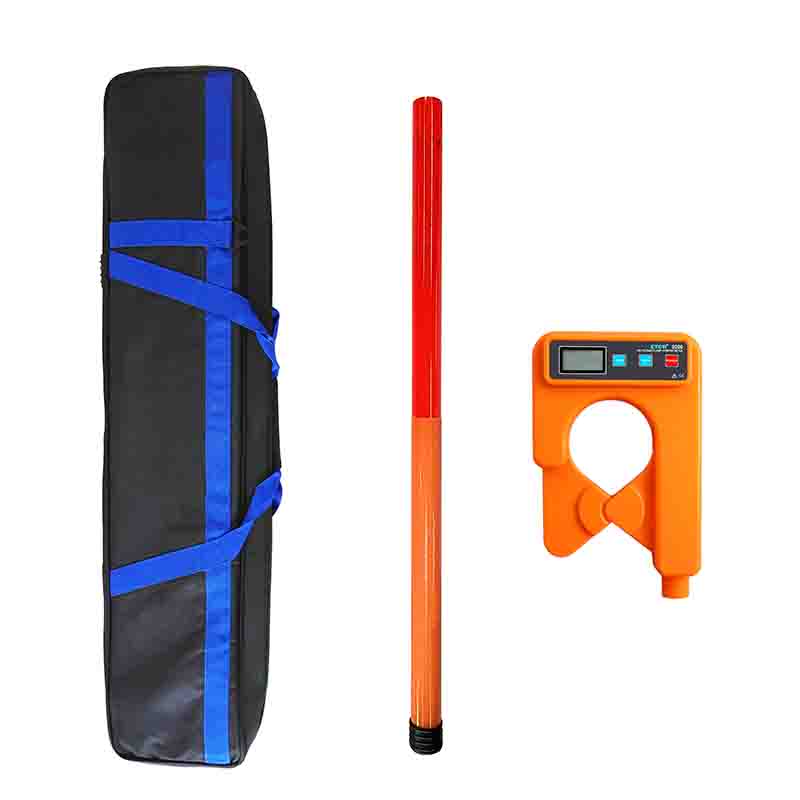

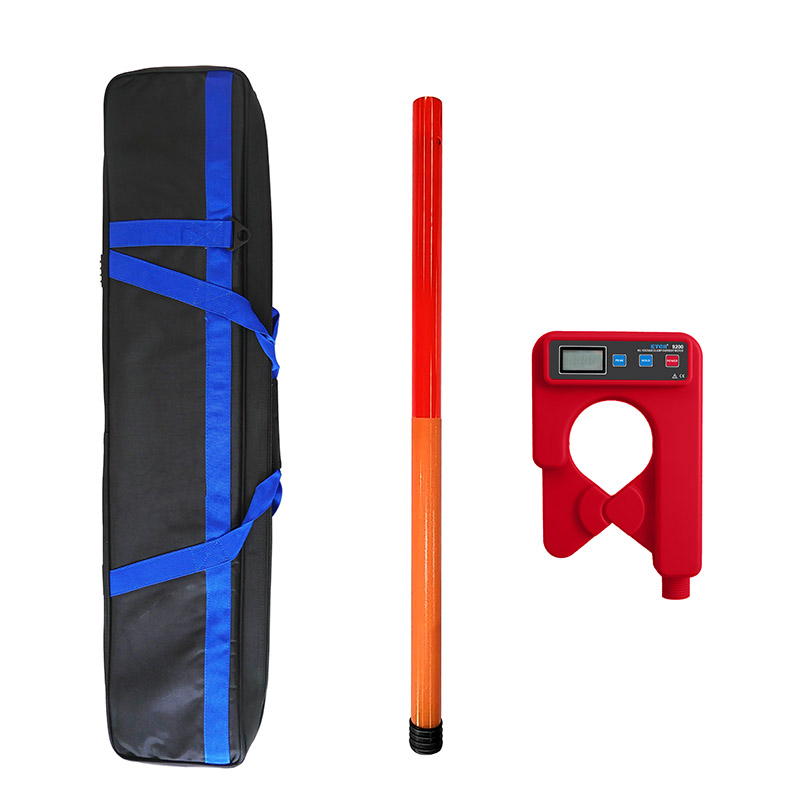

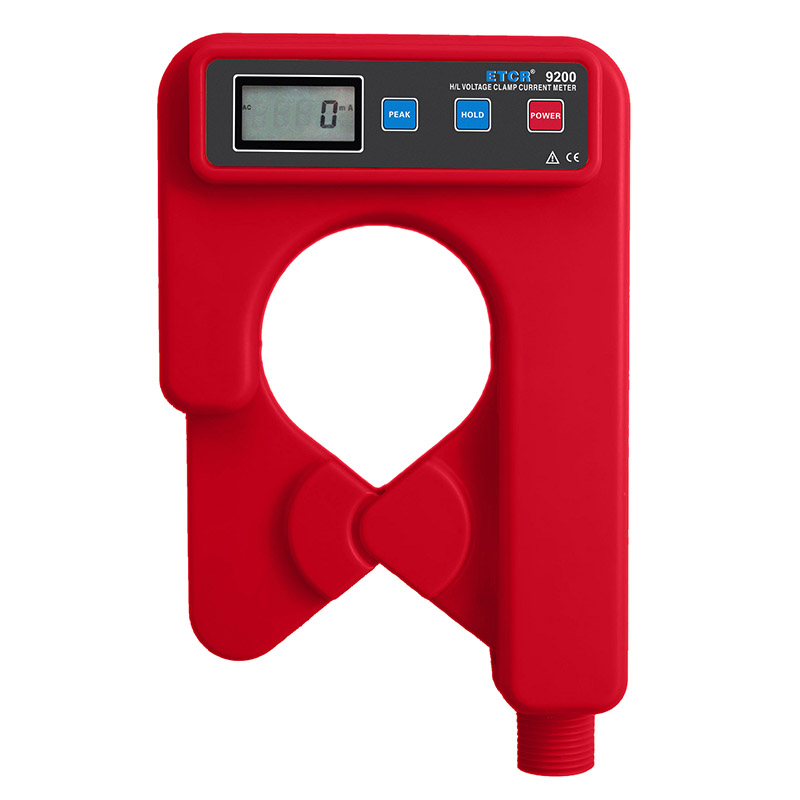

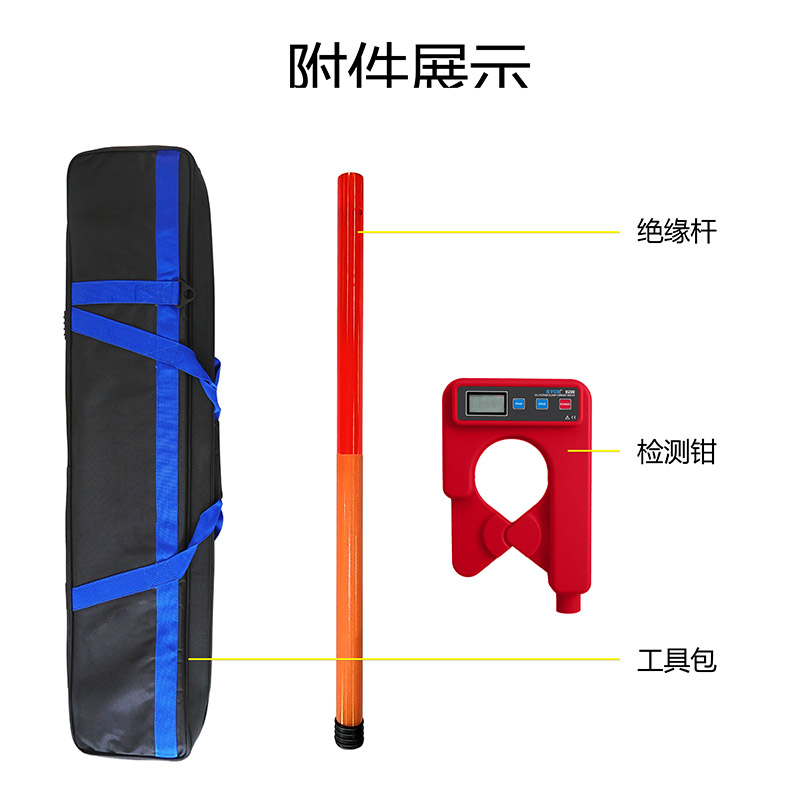

ETCR9200大口径高低压钳形电流表又称架空线路负载测试仪，高压负载测试仪、高空电流测试仪、高压电流遥测仪，用于测量架空线路高低压电流。仪表由专用钳形电流表配高压绝缘杆组成。若不使用绝缘杆，还可以当作高精度低压钳形电流表使用。广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。

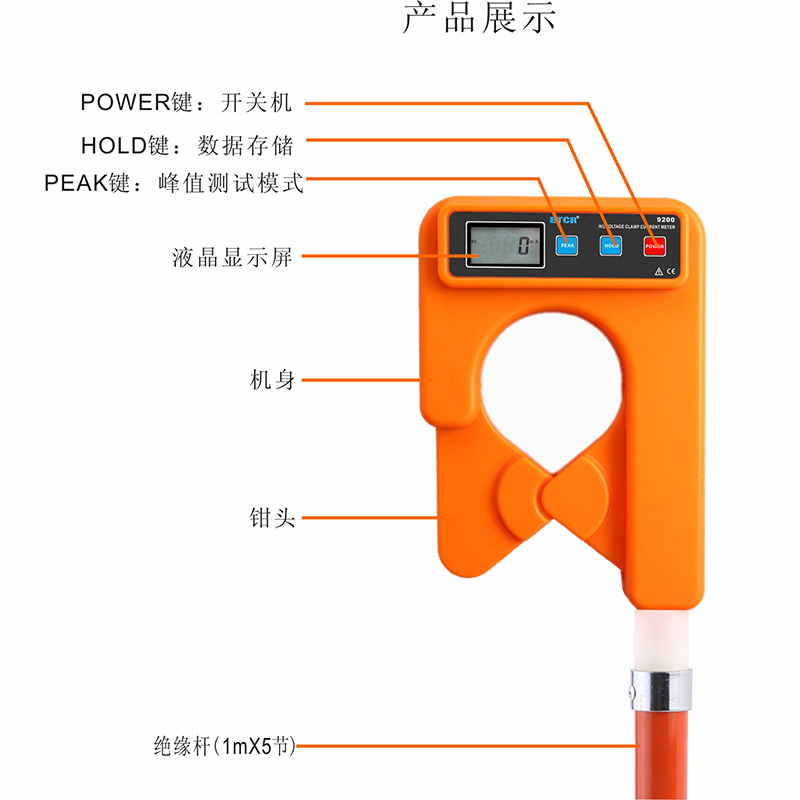

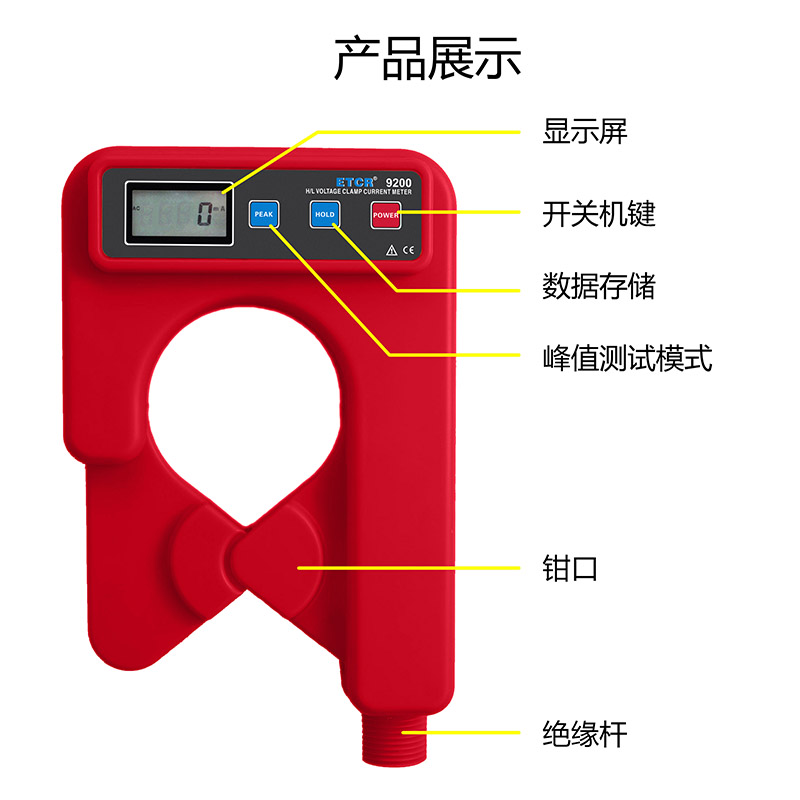

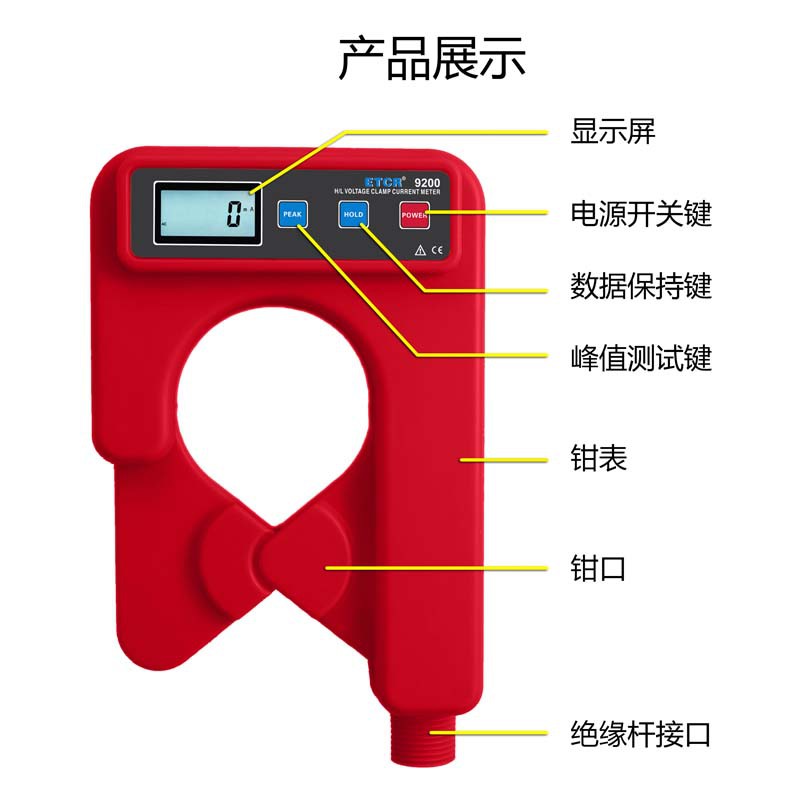

ETCR9200大口径高低压钳形电流表钳头与引导区创新的一体化设计，通过按压或退拔绝缘杆能快速方便钳夹或撤离被测导线，安全快捷。仪表还具有峰值保持、数据保持、数据存储等功能。
产品特点
1、适用线路电压60kV以下，600V以上需带绝缘杆操作。
2、创新的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安全省时快捷。
3、大口径适合粗大电缆线测试。
4、可用于泄漏电流测量。
5、峰值保持功能。
6、存储功能：数据存储99组
技术参数
| 规格名称 | 规格参数 |

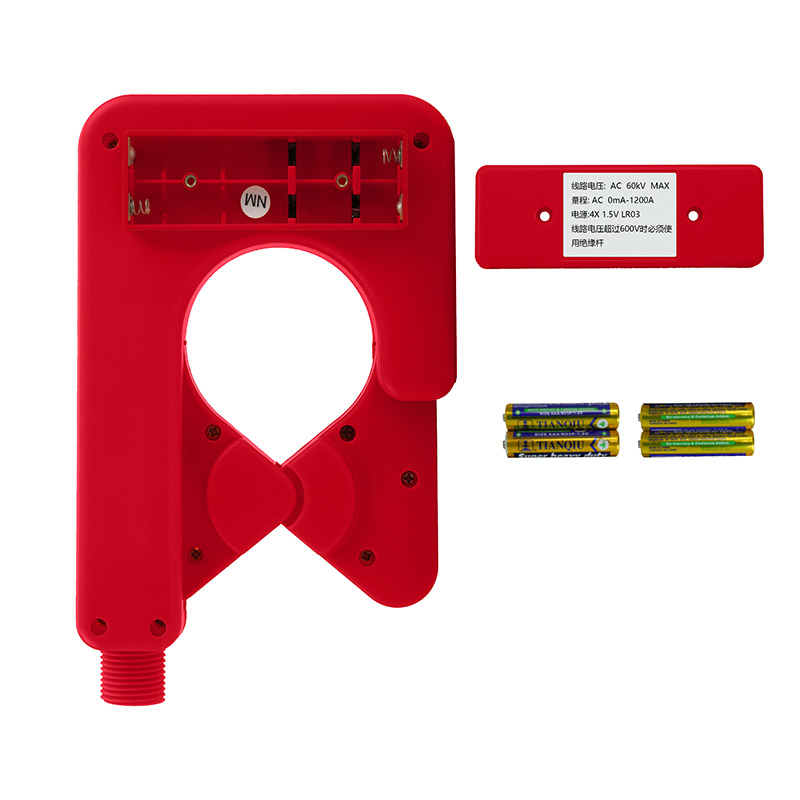

| 电源 | DC6V 碱性干电池（1.5V AAA×4） |
| 显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
| LCD尺寸 | 35mm×21.5mm |
| 测试方式 | 钳形CT，积分方式 |
| 钳口尺寸 | Φ68mm |
| 测量范围 | AC 0.00mA～600.0A |
| 电流频率 | 50Hz/60Hz自动 |
| 分辨力 | 1mA |
| 换档 | 0mA～1200A全自动换档 |
| 测试精度 | 0mA～100A： ±1%rdg±5dgt |
| 100A～599A： ±1.5%rdg±5dgt | |
| 600A～1200A：±2%rdg±5dgt | |
| 数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
| PEAK保持 | 自动保持高处的测试值，通常测试模式下短按PEAK键， PEAK灯亮，即开启PEAK保持功能，再按PEAK键取消此功能 |
| 线路电压 | 适合于60kV以下带绝缘皮的线路测试，及35kV以下的裸导线或汇流母线。（带绝缘杆操作） |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 采样速率 | 2次/秒 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于4.8V时，电池电压低符号显示，提醒更换电池 |
| 仪表尺寸 | 检测仪：135mm×215mm×60mm |
| 仪表质量 | 检测仪：约620g(含电池)；接收器：约330g(含电池) 总质量：约4kg(含绝缘杆和电池) |
| 干扰 | 无315MHz、433MHz同频信号干扰 |
| 伸缩绝缘杆尺寸 | 约4300mm |
| 绝缘强度 | AC 60kV/rms(伸缩绝缘杆完全拉开，两端之间) |
| 结构 | 防滴漏Ⅱ型 |
| 工作温湿度 | -20℃～40℃； 80%RH以下 |
| 存放温湿度 | -20℃～60℃； 70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电流量程 | 存储功能 | 无线传输距离 |
| ETCR9200高低压钳形电流表 | Φ68mm | AC 0mA～1200A | 99组 | —— |

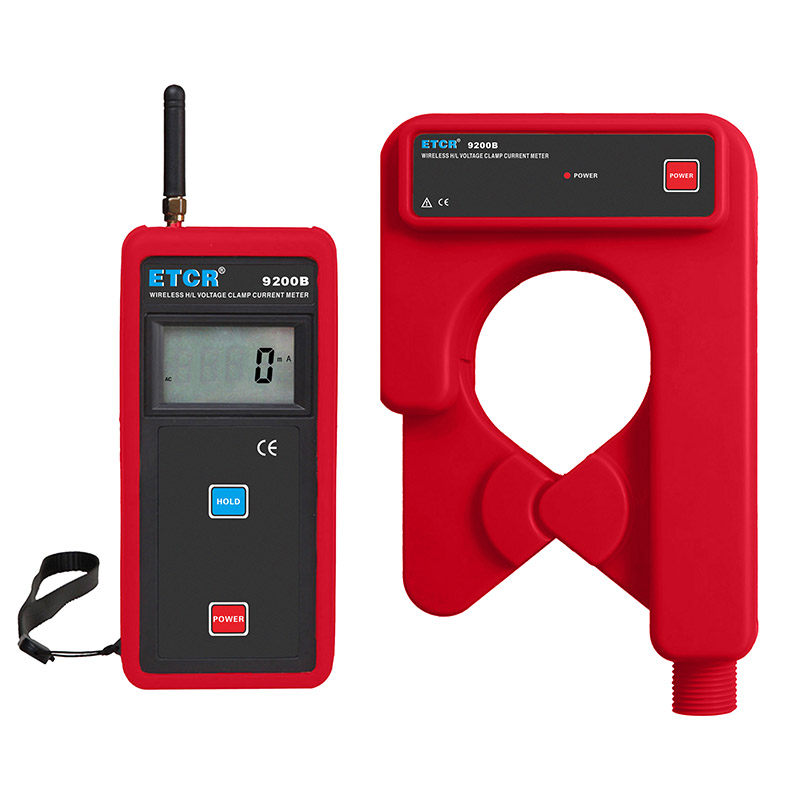

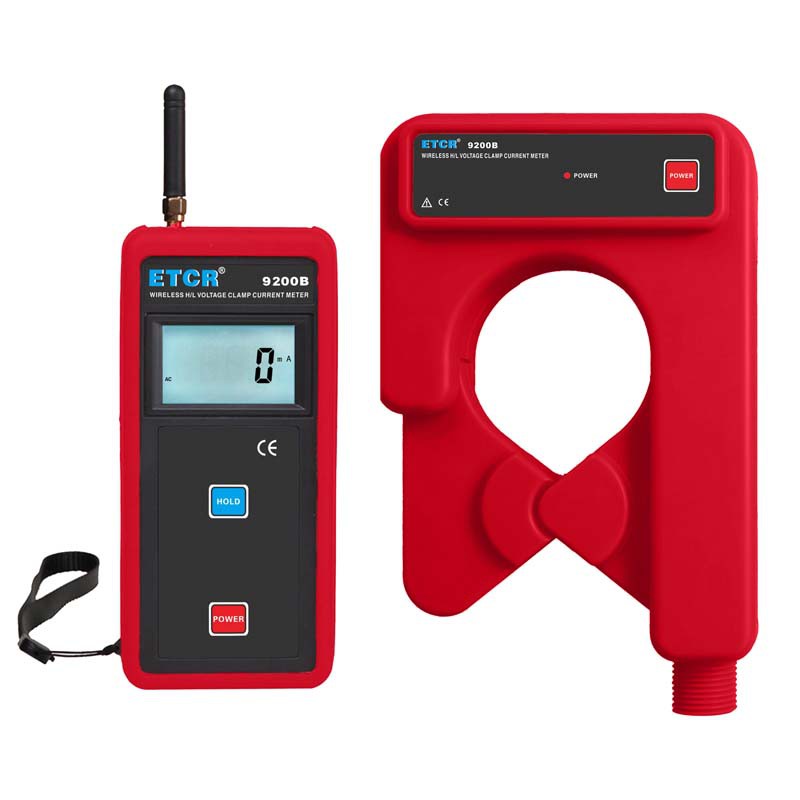

| ETCR9200B无线高低压钳形电流表 | Φ68mm | AC 0mA～1200A | 99组 | 30m |
| ETCR9310 大口径高低压叉形电流表 | Φ68mm | AC 0.0A～9999A | 99组 | 100m |
| ETCR9310B大口径无线高低压叉形电流表 | Φ68mm | AC 0.0A～9999A | 99组 | 100m |
