产品简介
ETCR8600A漏电保护器测试仪又称漏电开关测试仪、漏电开关特性测试仪，用于现场在线测试各种漏电保护器的漏电动作时间、以及线路交流电压。测试电流从3mA～500mA分18档(3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA)，测试漏电流动作时间量程为0～999ms。交流电压量程：0～600V。
ETCR8600A漏电保护器测试仪采用超大LCD显示，白屏背光，棒图指示。输出电流、动作时间、电池电量、相位同屏显示，具有自动关机、设定故障电压指示、相位选择、背光选择、数据存储等功能，仪表操作简便，精度高、体积小、重量轻、外观精致，便于携带，是各种漏电保护器现场或室内检测的理想工具。
产品特点
1、十八档测试电流满足各种使用需求，3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA。
2、测试漏电流动作时间量程为0～999ms。
3、手动、自动两种测量模式。
4、相位选择功能。
5、采用超大LCD显示，白屏背光，棒图指示。输出电流、动作时间、电池电量、相位同屏显示。
技术参数
| 规格名称 | 规格参数 |

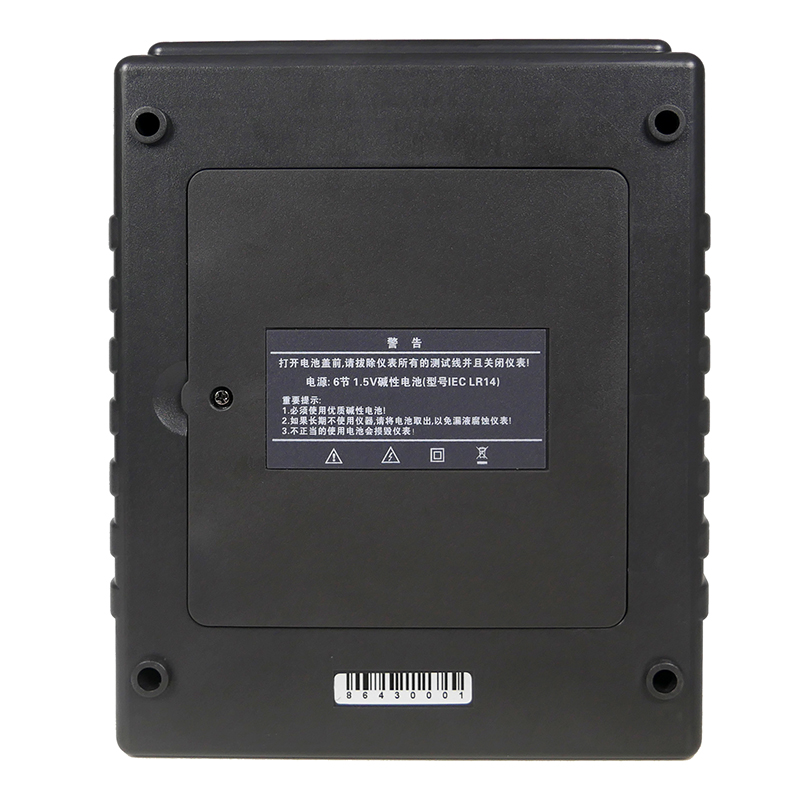

| 电源 | DC 9V（碱性干电池 LR14 1.5V 6节） |
| 显示模式 | 4位超大LCD显示，白屏背光 |
| LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
| 额定电压 | AC 220V（漏电保护开关测试时，仪表接口之间） |
| 测试线路电压 | 220V/380V |
| 漏电电流档位 | 3mA，5mA，7mA，10mA，15mA，20mA，30mA，35mA，50mA，100mA，125mA，150mA，175mA，250mA，275mA，300mA，375mA，500mA |
| 档位电流精度 | ±10%rdg±5dgt |
| 旋钮档位 | OFF；V；X1；X2；X3；自动档（5档） |
| 测试模式 | 手动：X1（3mA，5mA，7mA，10mA，15mA，20mA） X2（30mA，35mA，50mA，100mA，125mA，150mA） X3（175mA，250mA，275mA，300mA，375mA，500mA） 自动：Auto（3mA～500mA） |
| 漏电动作时间量程 | 0～999ms |
| 漏电动作时间精度 | ±5%rdg±3dgt |
| 交流电压量程 | 0～600V |
| 交流电压精度 | ±2%rdg±5dgt |
| 相位选择 | 0°/ 180° |
| 数据保持 | 测试完成后，界面自动保持测试结果显示 |
| 失效信息指示 | LCD显示“999”超时指示，可能测试的额定动作电流档位太小或漏电保护器有故障 |
| 测试线长 | 1.5m |
| 仪表尺寸 | 215mm×178mm×83mm |
| 仪表重量 | 主机：约955g（含电池）；总重量：约2kg（含附件） |
| 电池电压 | 当电池电压降到约7.4V时，电池电压低符号显示，提醒更换电池 |
| 工作电流 | 100mA Max |
| 绝缘耐压 | 100MΩ或更大, AC2kV/rms(外壳与螺丝之间) |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 测试电流 | 漏电流动作时间量程 | 电压量程 | 显示模式 | 电源 |
| ETCR8610漏电保护器测试仪 | 10～35mA，六档 | 0.001～1.000s | -- | LCD屏 | 干电池 |
| ETCR8620漏电保护器测试仪 | 15mA～1000mA，十二档 | 0.001～1.000s | -- | LCD屏 | 干电池 |
| ETCR8600便携式漏电保护器测试仪 | 15mA～500mA，十档 | 0ms～999ms | -- | LCD屏 | 干电池 |
| ETCR8600A漏电保护器测试仪 | 3mA～500mA，十八档 | 0ms～999ms | AC 0～600V | 大LCD屏 | 干电池 |
| ETCR8600B漏电保护器测试仪 | 5mA～1000mA，十六档 | 0ms～999ms | AC 0～600V | 触摸彩屏 | 锂电池 |
