ETCR8650漏电保护器测试仪

产品简介

ETCR8650漏电保护器测试仪专为现场测试各种漏电保护器的漏电动作时间、漏电动作电流值以及线路交流电压。测试电流从3～1000mA分二十档(3、5、7、10、15、20、25、30、35、40、50、60、100、150、200、250、300、500、600、1000)，漏电动作时间量程为0.001s～1.000s。漏电动作电流值采用步进模式测量，步进值为1mA或5mA，量程为：3mA～33mA；10mA～110mA。

ETCR8650漏电保护器测试仪采用5寸全彩触摸屏，具有电池电量显示、5分钟自动关机、设定故障电压指示、背光亮度调节、时钟显示、数据存储等功能，显示屏内设接线指导图，提示操作方法，仪表还具有蓝牙通信与USB通信功能，是各种漏电保护器现场或室内检测的理想工具。

产品特点

1、具有手动测量与自动测量模式。输出测试电流范围：3mA～1000mA。

2、可漏电流动作时间量程为0.001s～1.000s。

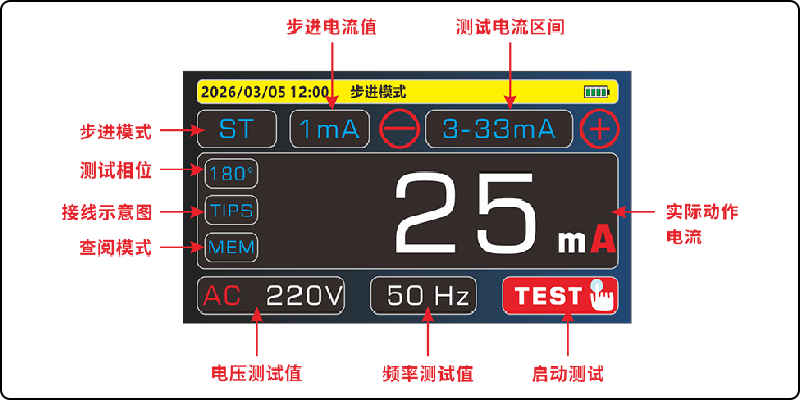

3、采用步进模式测试漏电动作电流值，量程为3mA～110mA。

4、数据存储功能，存储数据1000组。

5、蓝牙通信功能，下载APP后，在手机查看测试数据。

6、 USB通信功能，安装上位机软件后，将存储数据下载到电脑。

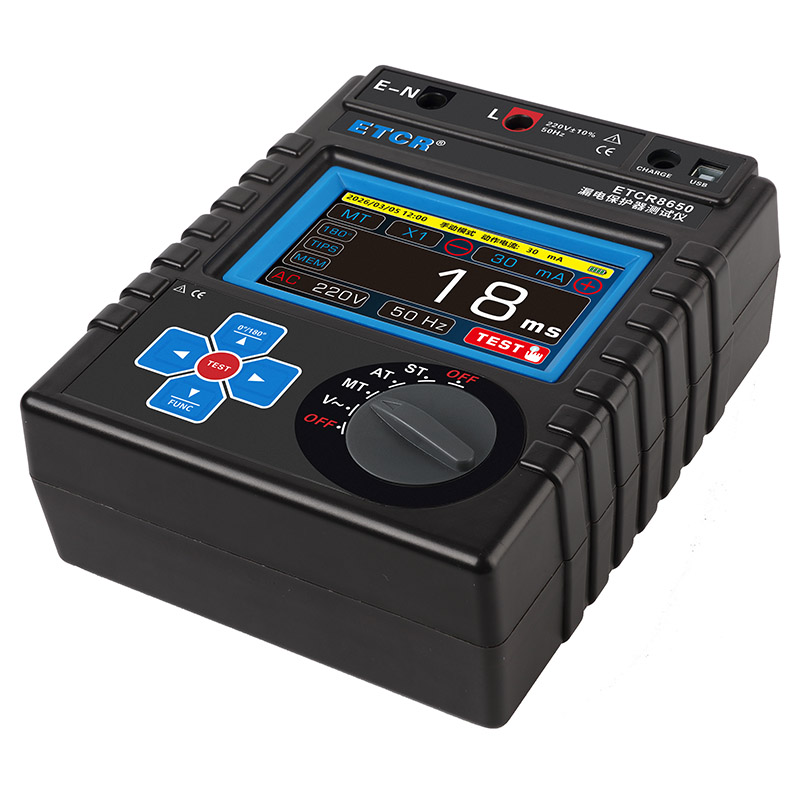

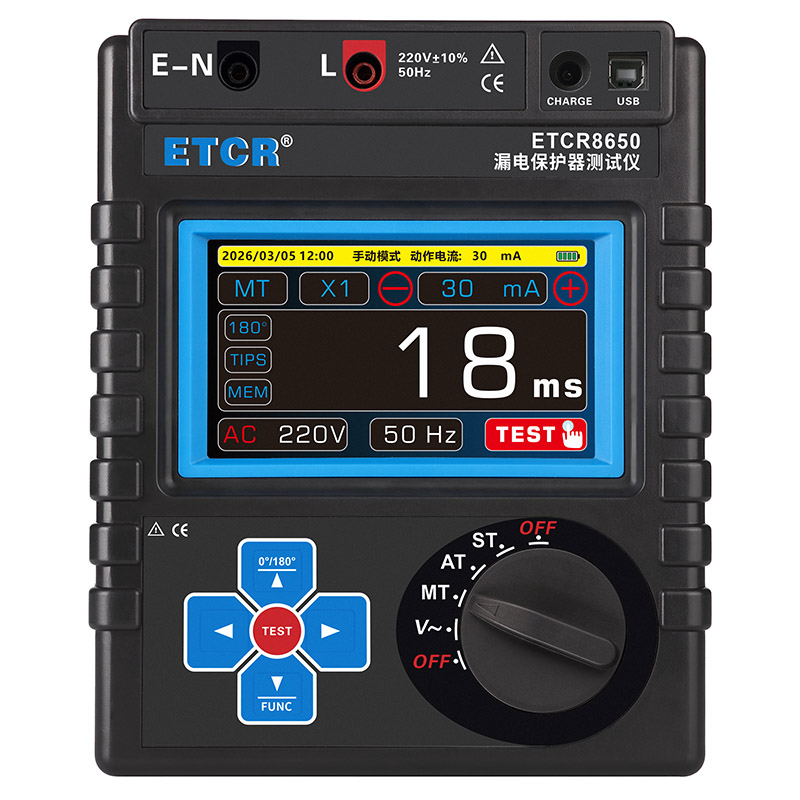

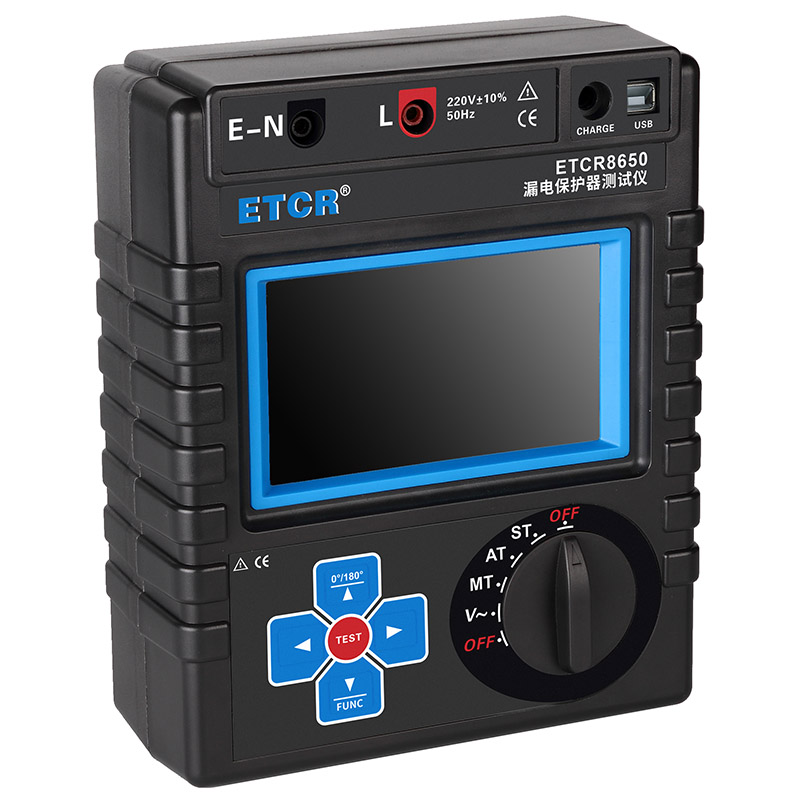

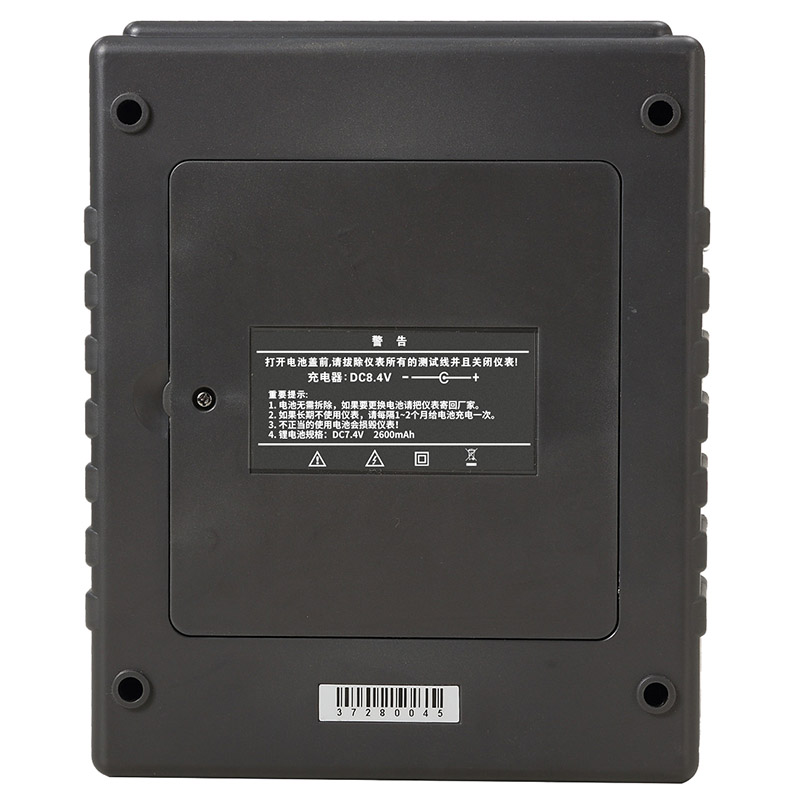

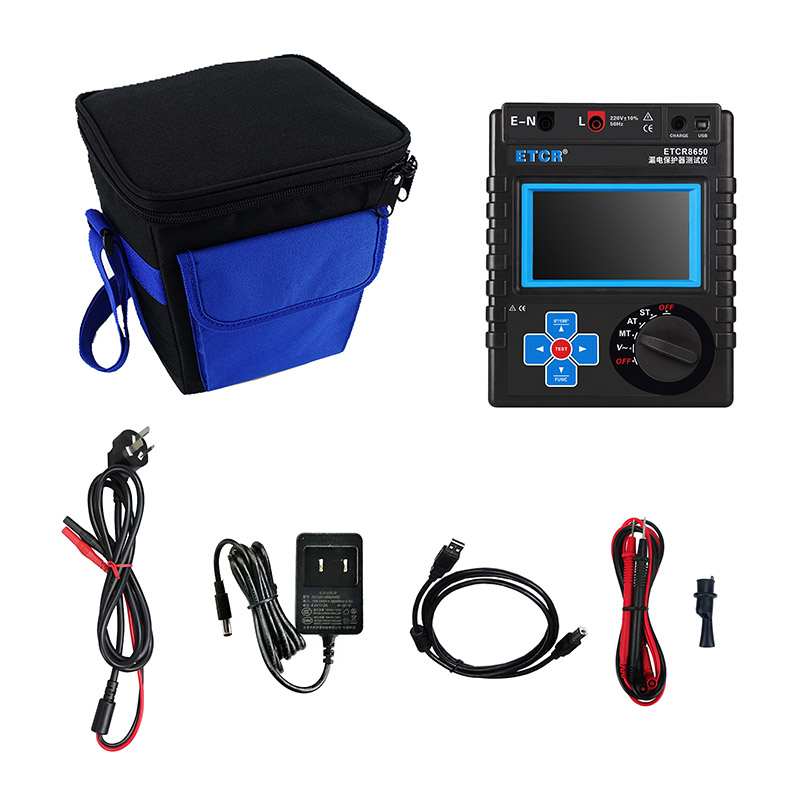

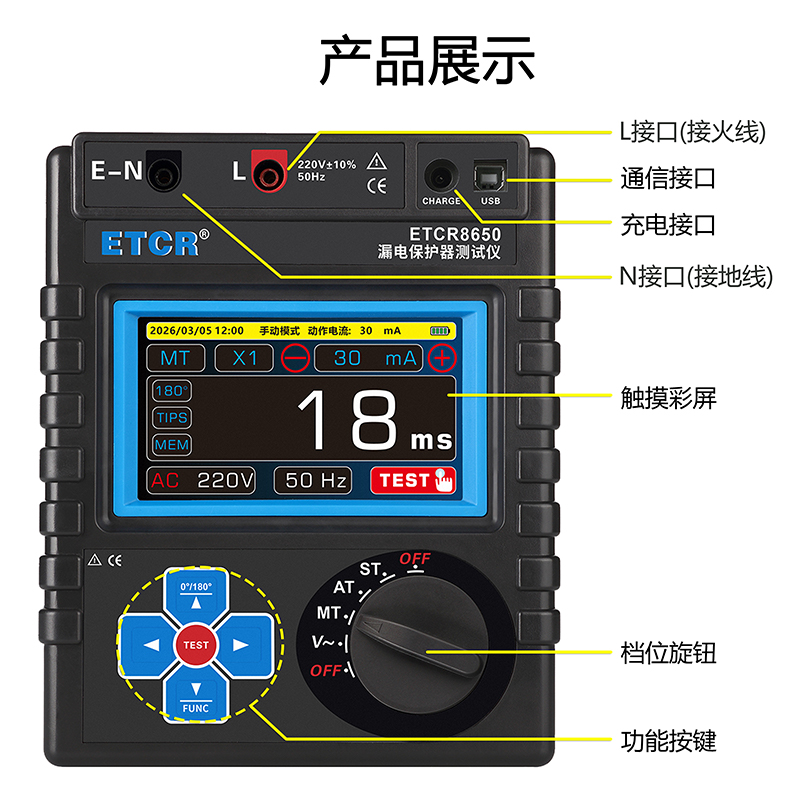

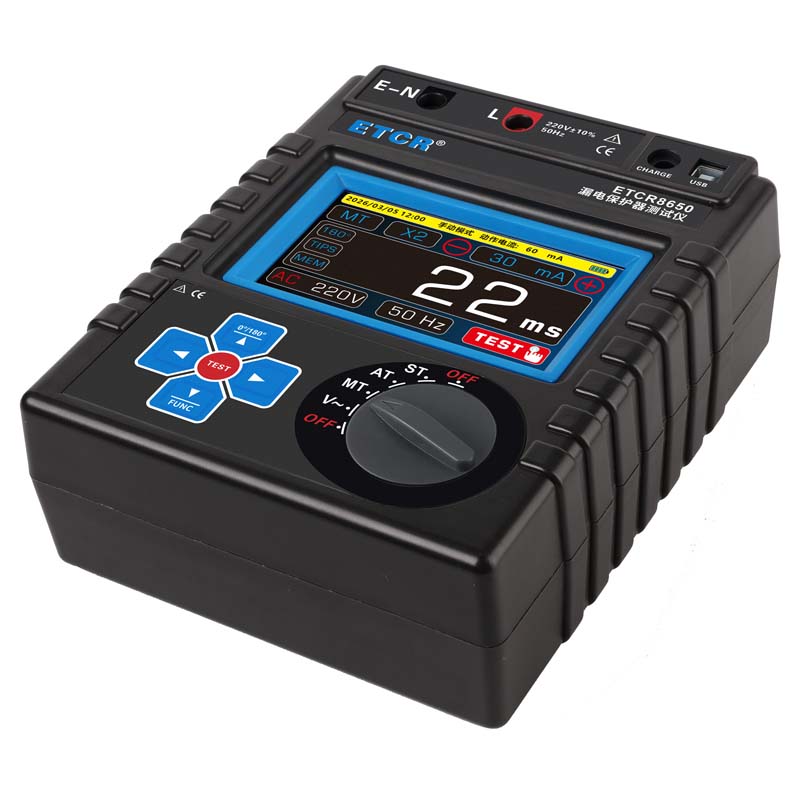

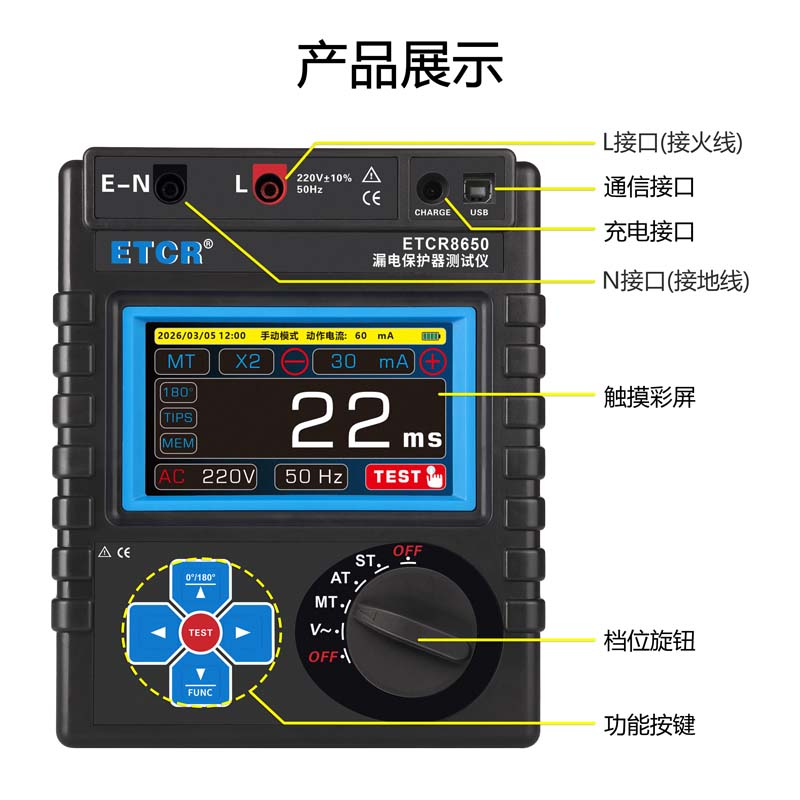

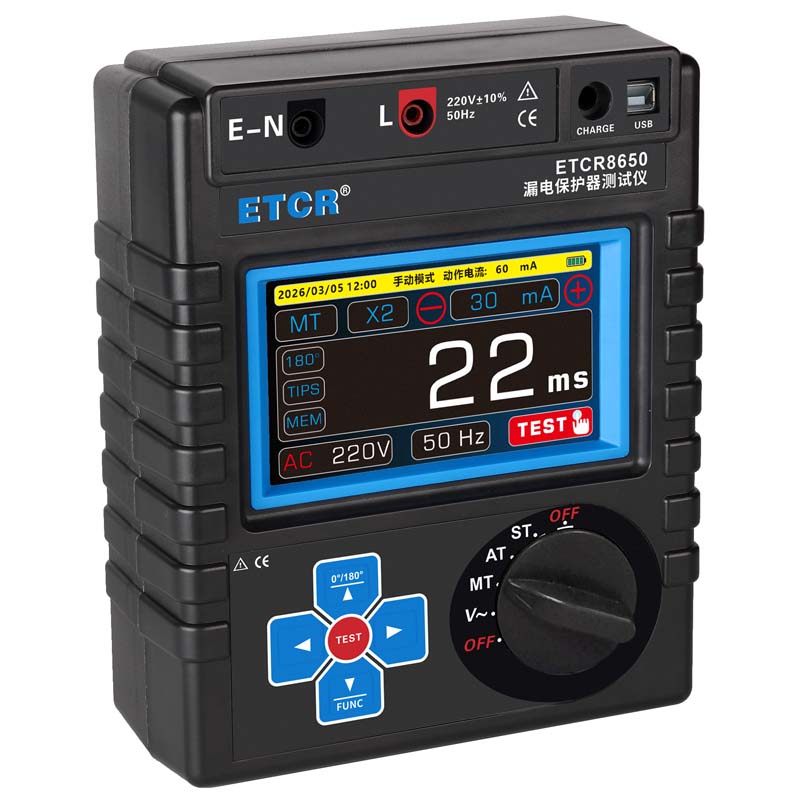

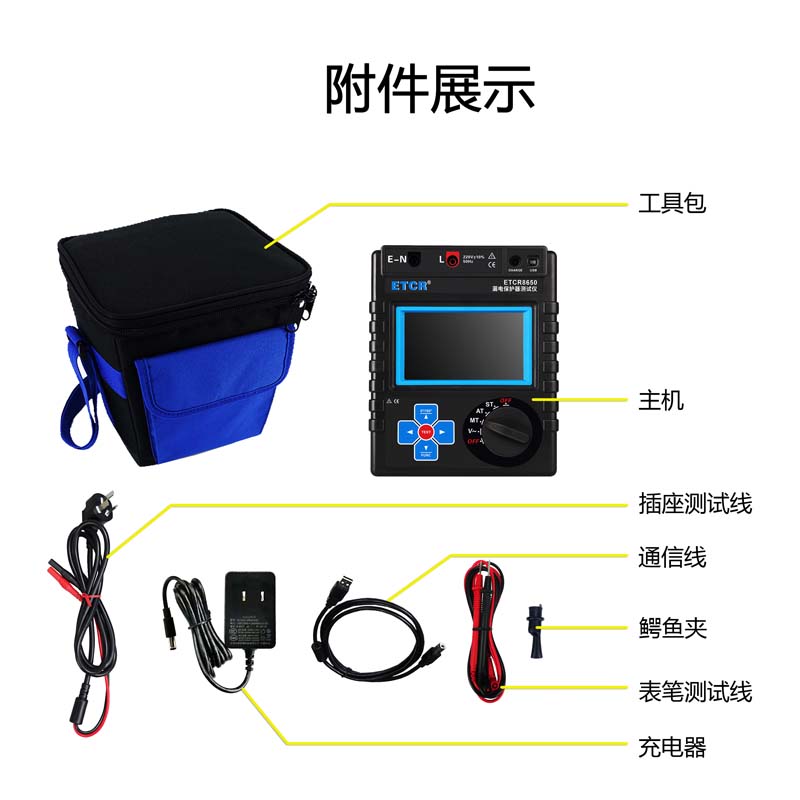

产品展示/附件展示

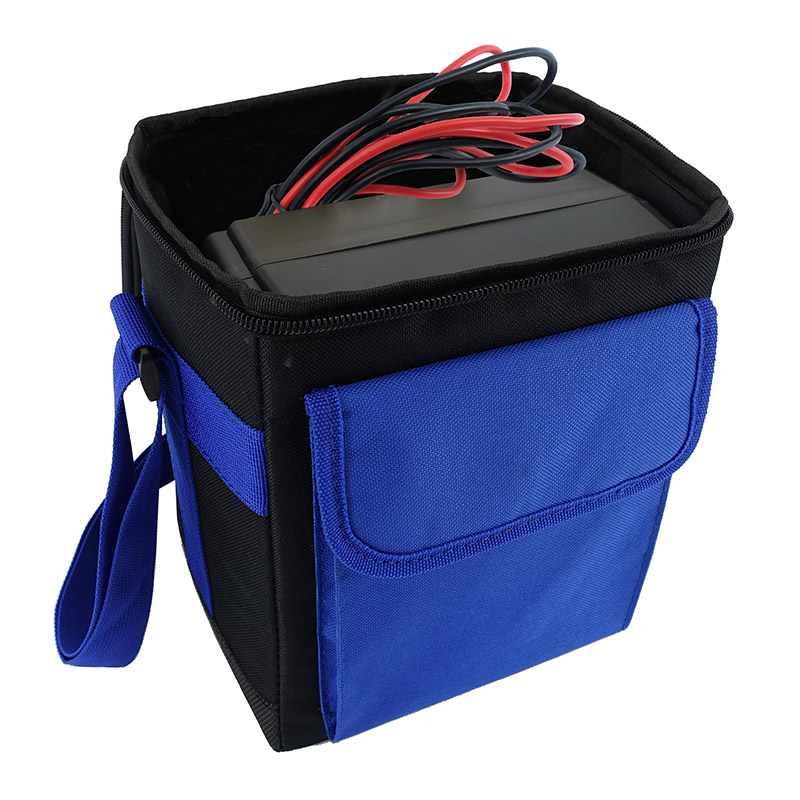

ETCR8650产品展示.jpg ETCR8650附件展示.jpg

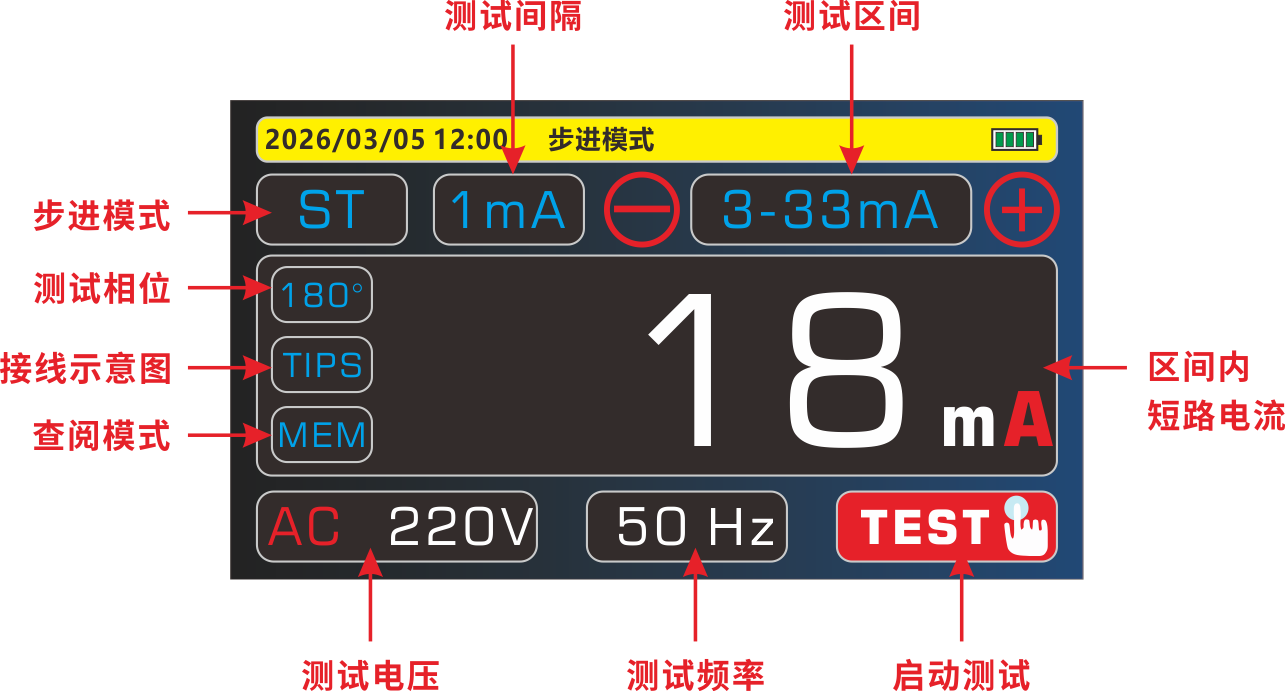

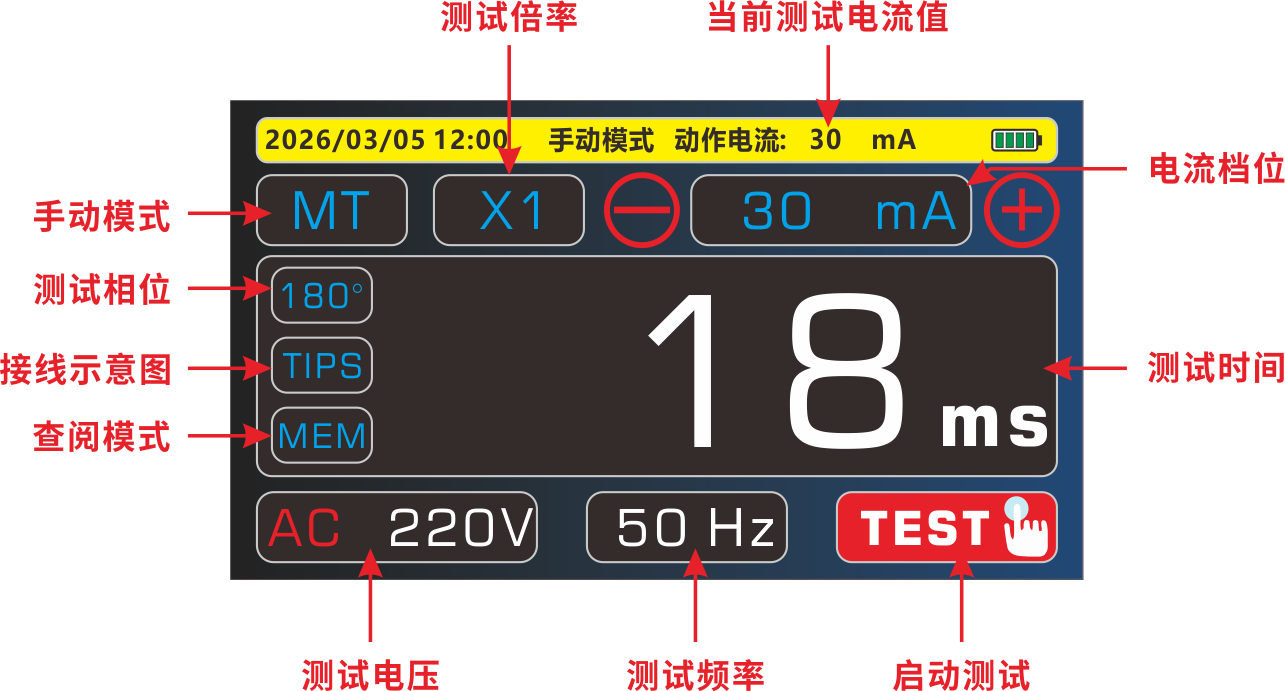

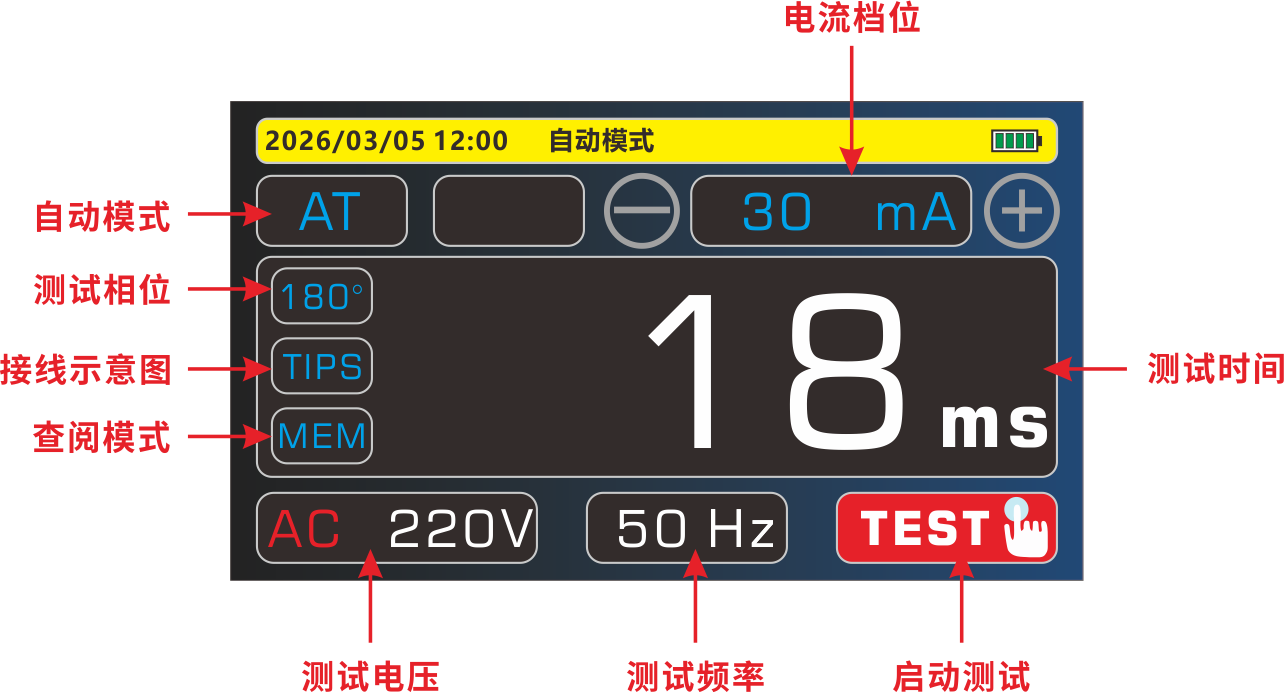

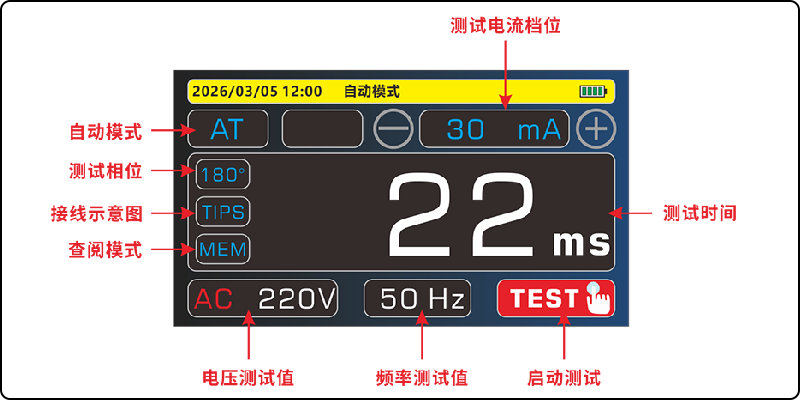

开机界面

技术参数

规格名称	规格参数
功能	测试各种漏电保护器的漏电动作时间、漏电动作电流、线路交流电压
电源	DC 7.4V，2600mAh 可充锂电池
显示模式	5寸彩色触摸屏
测试模式	手动或自动
额定电压	AC 220V/380V
输出电流档位	自动模式: 3mA、5mA、7mA、10mA、15mA、20mA、25mA、30mA、35mA、40mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA
输出电流档位	手动模式: X1/2：5mA、10mA、15mA、50mA、150mA、250mA。 X1：10mA、20mA、30mA、100mA、300mA、500mA。 X2：20mA、40mA、60mA、200mA、600mA、1000mA。
输出电流精度	±10%rdg±5dgt
漏电动作时间测量	量程：0.001s～1.000s；分辨率：0.001s；精度：±5%rdg±3dgt
漏电动作电流测量	动作电流量程：3mA～33mA；分辨率1mA；精度±2dgt 动作电流量程：10mA～110mA；分辨率5mA，精度±2dgt
电压测量	量程：AC 0～600V；分辨率：1V；精度：±2%rdg±5dgt
频率显示	50Hz/60Hz
相位选择	0°或 180°
数据存储	测试完成后，自动存储带有日期时间的数据1000组
失效信息指示	LCD显示“999”超时指示，可能测试的额定动作电流档位太小或漏电保护器有故障 LCD显示“Fault”超压指示，可能测试的接入线路电压超过250V或仪器内部有元件损坏
电池电压	当电池电压降到7.0V时，提示电池电压低，请及时充电。
工作电流	350mA(待机)/450mA Max(测试中)
蓝牙通信	下载APP后，在手机查看测试数据
USB通信	安装上位机软件后，将存储数据下载到电脑
仪表尺寸	212mm×175mm×85mm
仪表重量	主机：约944g（含电池）；总重量：约2kg（含附件）
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
绝缘耐压	100MΩ或更大, AC2kV/rms(外壳与螺丝之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

型号对比

产品图片	产品型号名称	测试电流	漏电流动作时间量程	电压量程	显示模式	电源
	ETCR8620漏电保护器测试仪	15mA～1000mA，十二档	0.001～1.000s	--	LCD屏	干电池

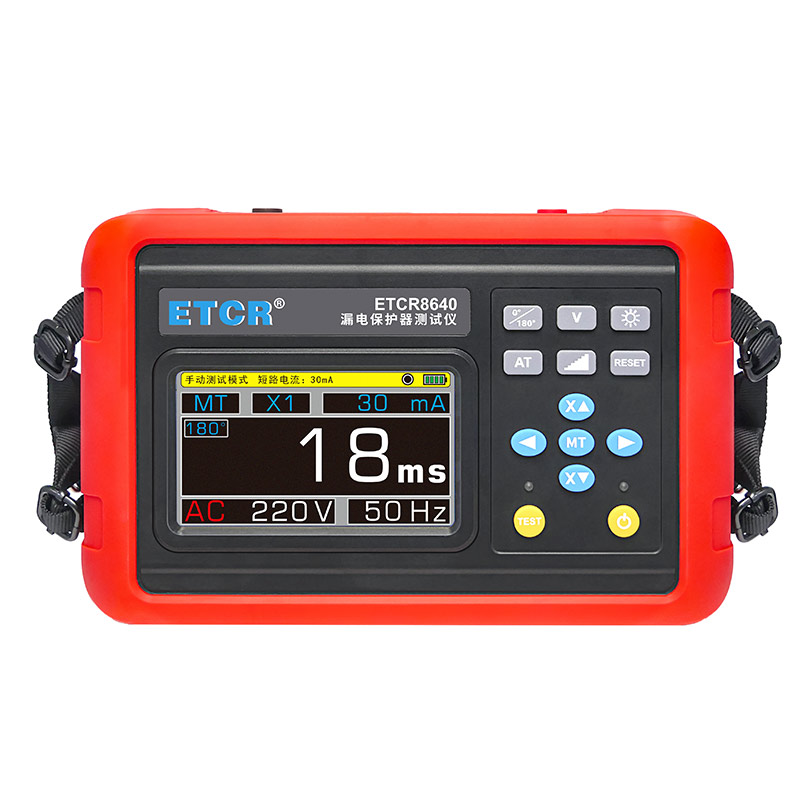

	ETCR8640漏电保护器测试仪	5mA～1000mA（15档）	0.001～1.000s	AC 0V～600V	4.3寸彩屏	2600mAh锂电池
	ETCR8650漏电保护器测试仪	3mA～1000mA（20档	0.001～1.000s	AC 0V～600V	5寸彩色触摸屏	2600mAh 锂电池
