产品系列 : 雷击电流在线检测仪
SPD告警动作监测，SPD告警动作时间、雷击次数统计、雷击电流幅值监测等功能
CT结构：柔性线圈
雷电流CT尺寸：120mm（可定制）
雷电流最大测量幅值：100kA（可定制）
雷电流最小测量幅值：2.5%Fs
SPD 告警信号监测通道：1 个
通讯方式：RS485通讯方式(支持ModBus协议)
产品简介
产品简介
ETCR2700雷电流在线监测仪又称智能 SPD 雷电监测模块，该设备能够实时、准确的监测到 SPD 告警动作以及告警动作时间，雷击次数、雷击幅值、以及对 SPD 寿命预警，通过 RS485 总线将智能 SPD 雷电监测模块监测到的实时数据信息传送到监控服务器软件（用户自备）。

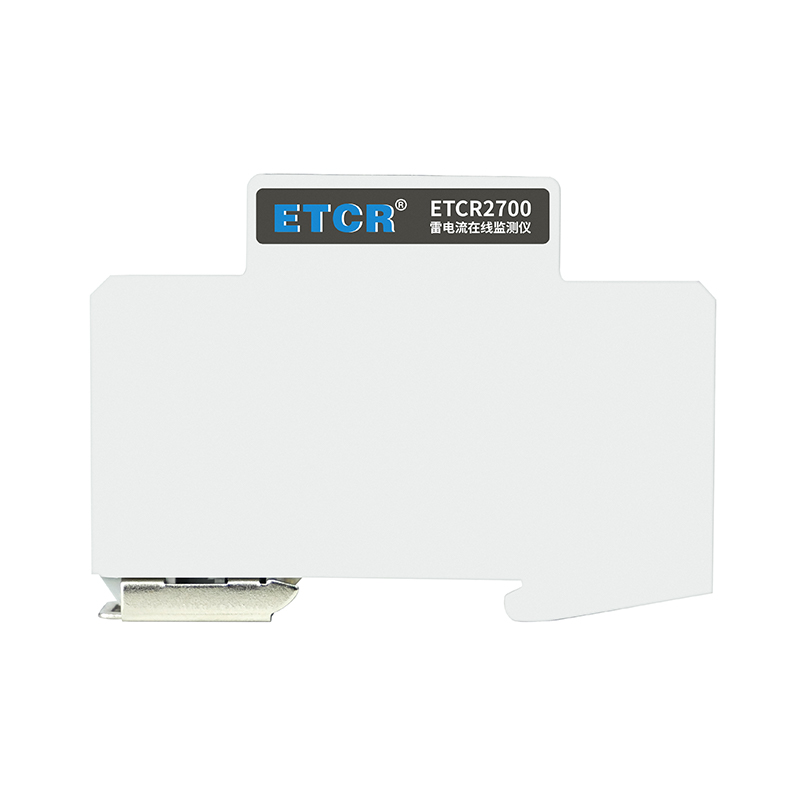

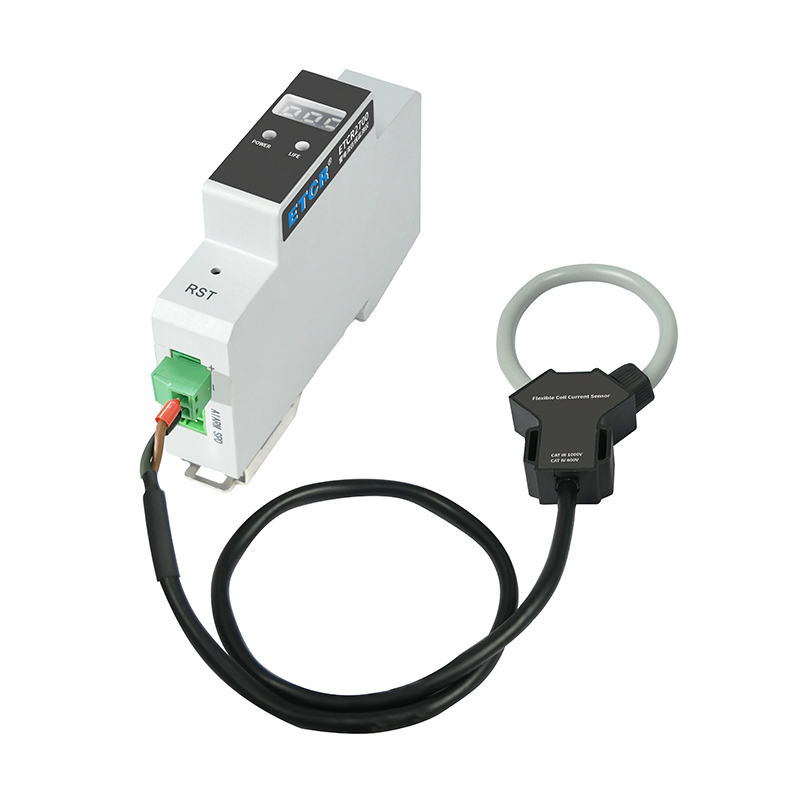

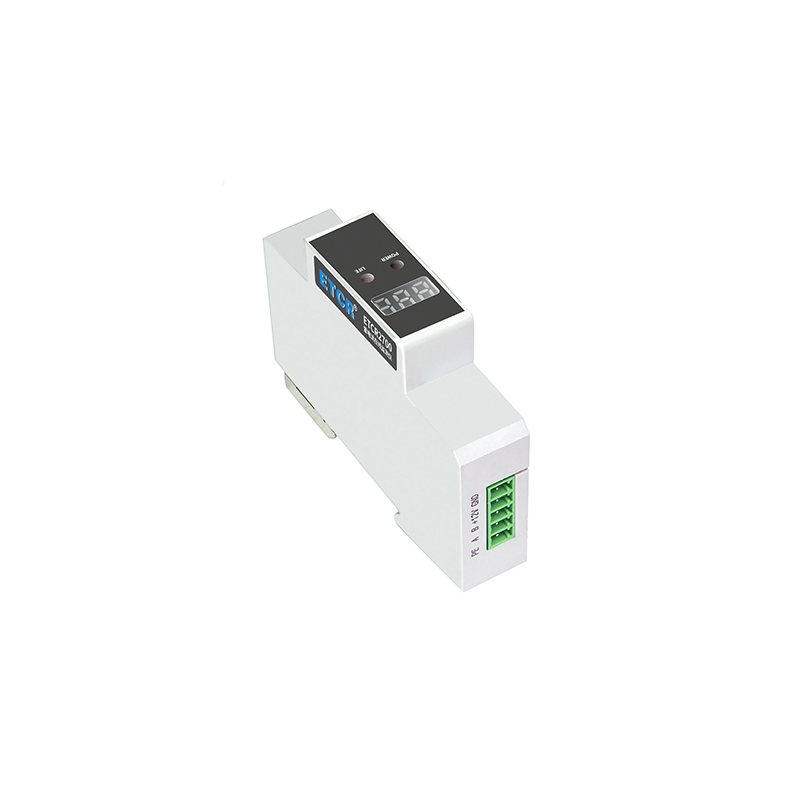

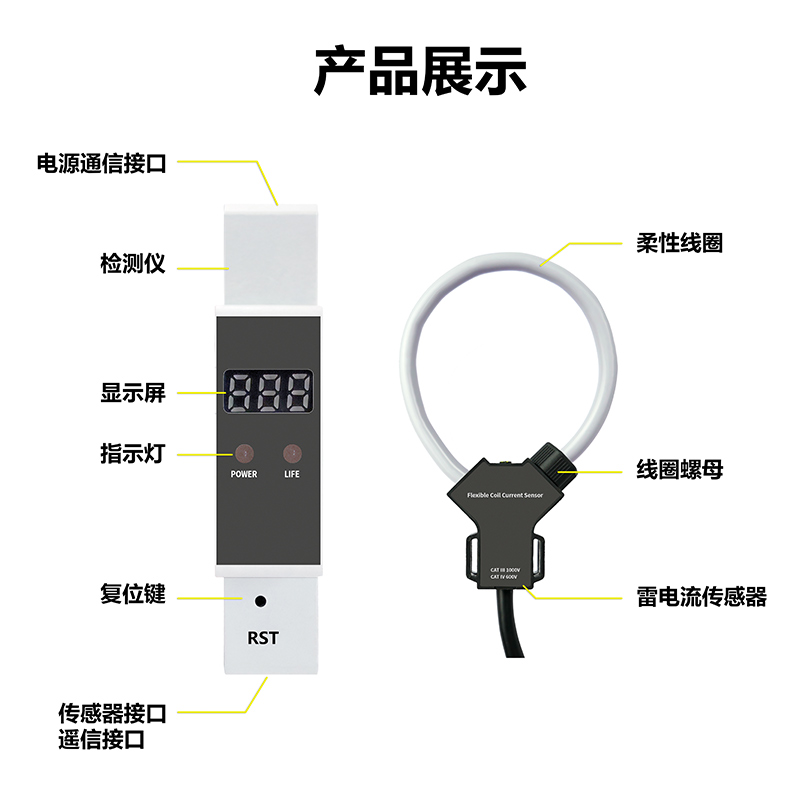

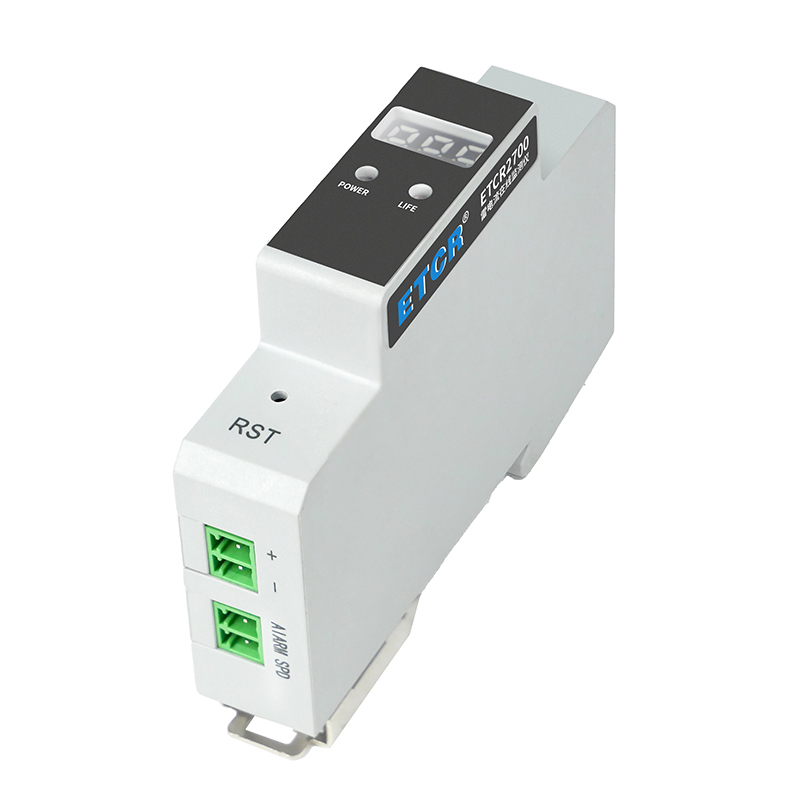

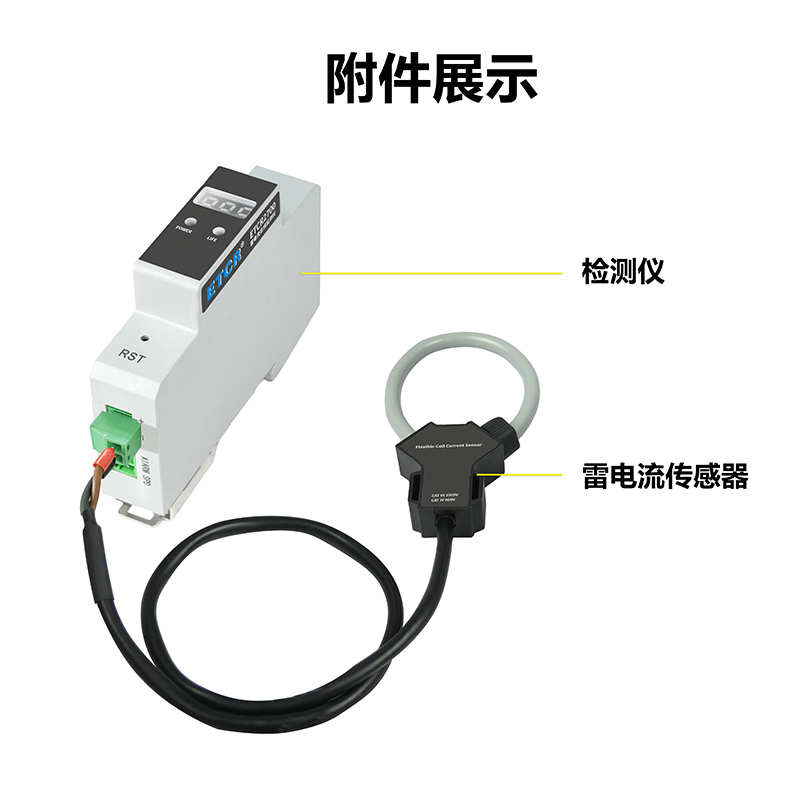

ETCR2700雷电流在线监测仪由主机与柔性线圈组成。主机使用标准35mm导轨安装方式。柔性线圈轻便柔软，安装极为方便，直径可按用户要求定制。
设备能够对 SPD 告警的信号进行监测和采集。 设备能够对雷电流的幅值、极性及发生时间进行监测。设备具有数码管显示，实时显示最新雷击次数、劣化告警信号。设备具有寿命预警功能、通过LIFE 指示灯指示寿命。设备将此采集到的数据通过 RS485 总线传输到上位机。SPD告警功能极适合带有干结点输出功能的SPD设备，可以及时快速的监测SPD运行状态，并发出有效预警。
SPD（Surge Protective Device，电涌保护器），又称浪涌保护器、防雷器，是一种用于限制电路中瞬态过电压（电涌）、泄放多余电涌电流，从而保护下游电子设备、电力设备免受电涌损害的电子装置。它是电力系统、通信系统、工业控制及民用电器（如电脑、路由器）防雷与电磁兼容（EMC）的核心保护组件。
产品特点
1.设备能够对 SPD 告警的信号进行监测和采集。
2.设备能够对雷电流的幅值、极性及发生时间进行监测。
3.设备具有数码管显示，实时显示最新雷击次数、劣化告警信号。
4.设备具有寿命预警功能、通过LIFE 指示灯指示寿命。
5.设备将此采集到的数据通过RS485通讯方式传输数据。
防雷行业常用测试仪器仪表汇总
产品名称 | 产品型号 | 主要参数 |
钳形接地电阻测试仪 | ETCR2000+ | 量程：0～1000Ω，分辨率：0.01Ω |
数字式接地电阻测试仪 | ETCR3040 | 测试电流:＞20mA(正弦波)，分辨率:0.01Ω |
大地网测试仪 | ETCR3300B | 测试电流:＞3A，分辨率:0.001～99.999Ω，频率可选 |
土壤电阻率测试仪 | ETCR3040B | 四线法测量，测试电流:＞20mA(正弦波)分辨率:0.01Ω |
等电位测试仪 | ETCR3700A | 测试电流:＞1A，四线法测试，分辨率:0.001Ω,具备大容量锂电 |
环路电阻测试仪 | ETCR2150 | 电阻测量分辨率:0.001Ω，电流测量分辨率:1uA |
防雷元件测试仪 | ETCR3800 | 测试器件:MOV，具备大容量锂电池 |
绝缘电阻测试仪 | ETCR3460A | 0～1000MΩ |
表面阻抗测试仪 | ETCR3420 | 测量范围:10³～1010Ω |
数字万用表 | ETCR5930 | 电压、电流、电阻测量，分辨率:3位半 |
标准电阻 | ETCR3900 | 10-3～105Ω，功率 1/2w，线绕型 |
技术参数
功 能 | SPD告警动作监测，SPD告警动作时间、雷击次数统计、雷击幅值监测等功能 |
CT 结 构 | 柔性线圈 |
电 源 | DC 12V±10%（用户外部提供) |
雷电流最大测量幅值 | 100kA（可定制） |
雷电流最小测量幅值 | 2.5%Fs |
雷电流测量精度 | ±（10%rdg+1 %*Fs） |
雷电流CT尺寸 | 120mm（可定制） |
SPD 告警信号监测通道 | 1 个 |
告警时间 | 年月日时分秒毫秒 |
LIFI指示灯 | SPD寿命告警，需要更换 |
通讯方式 | RS485通讯方式(支持ModBus协议) |
数据显示 | 实时显示最新雷击次数、劣化告警信号 |
显示方式 | 三位数码管 |
外形尺寸 | 112mm×67mm×18mm |
质 量 | 检测仪：约67g；传感器：约55g；总质量：约290g（含附件） |
安装方式 | 35mm 标准导轨安装 |
工作温湿度 | -40℃～85℃；≤95％RH |
防护等级 | IP 30 |
功 耗 | ≤ 0.6W |
