产品简介
ETCR2840T雷击电流/接地电阻在线监测仪，检测仪安装在接地引下线上，能够实时、准确的监测到SPD 告警动作以及告警动作时间，雷击次数、雷击幅值，SPD告警功能极适合带有干结点输出功能的SPD设备，可以及时快速的监测SPD运行状态，并发出有效预警。检测仪同时实时监测接地电阻值、接地电流值。

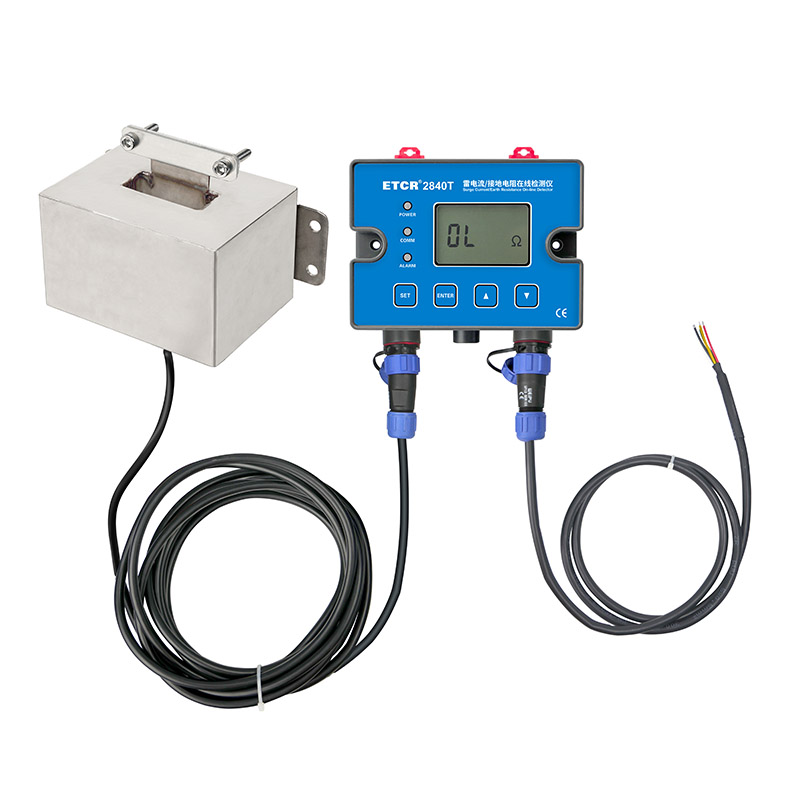

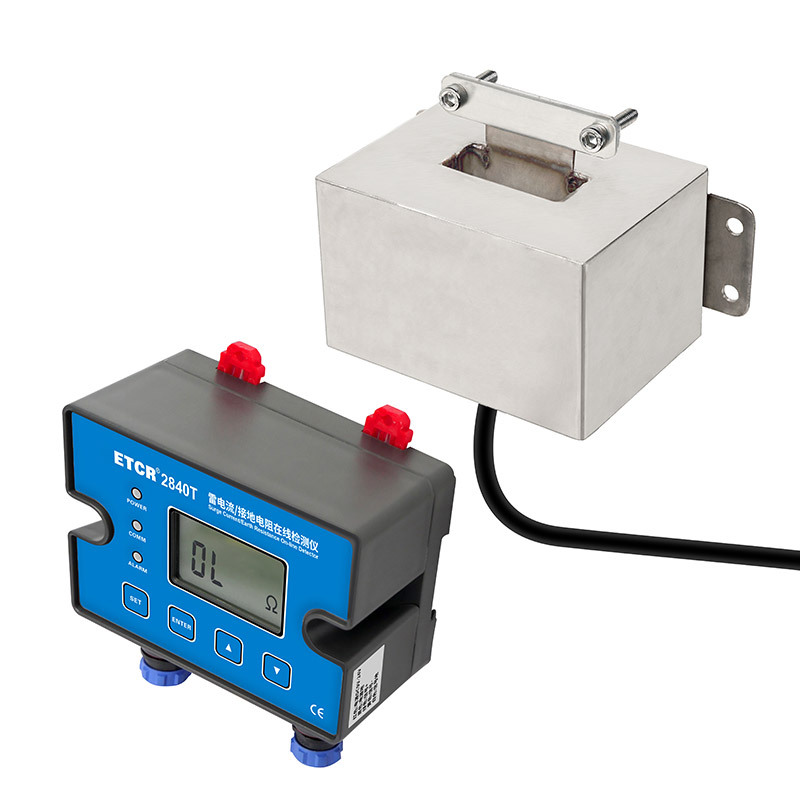

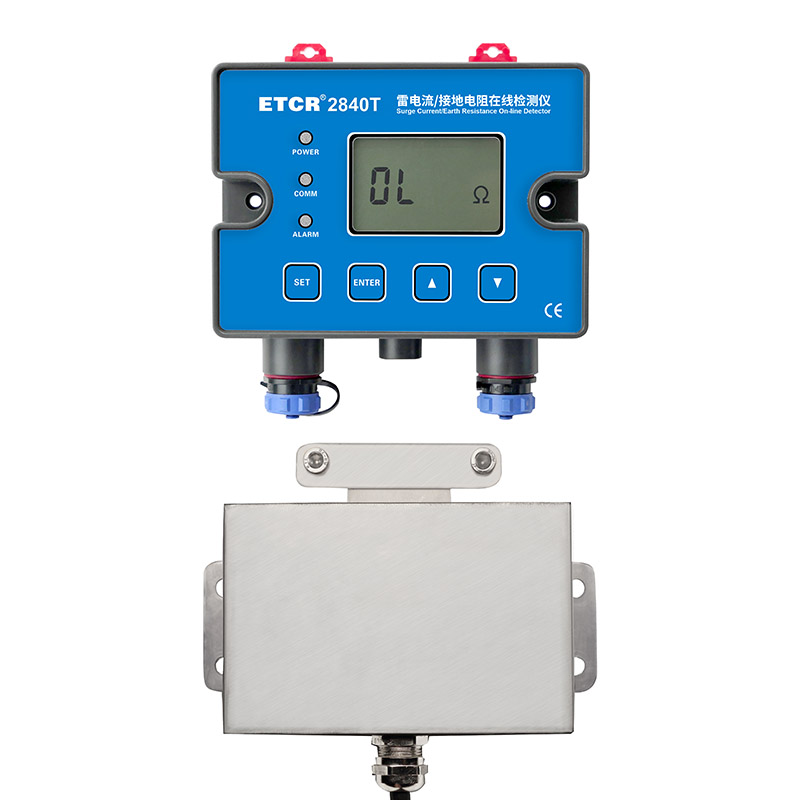

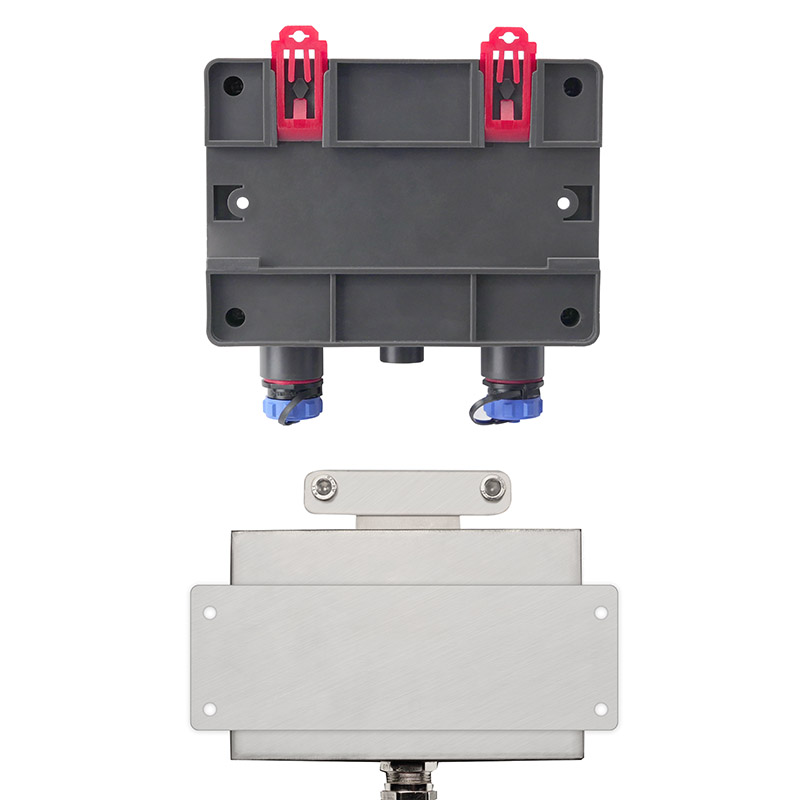

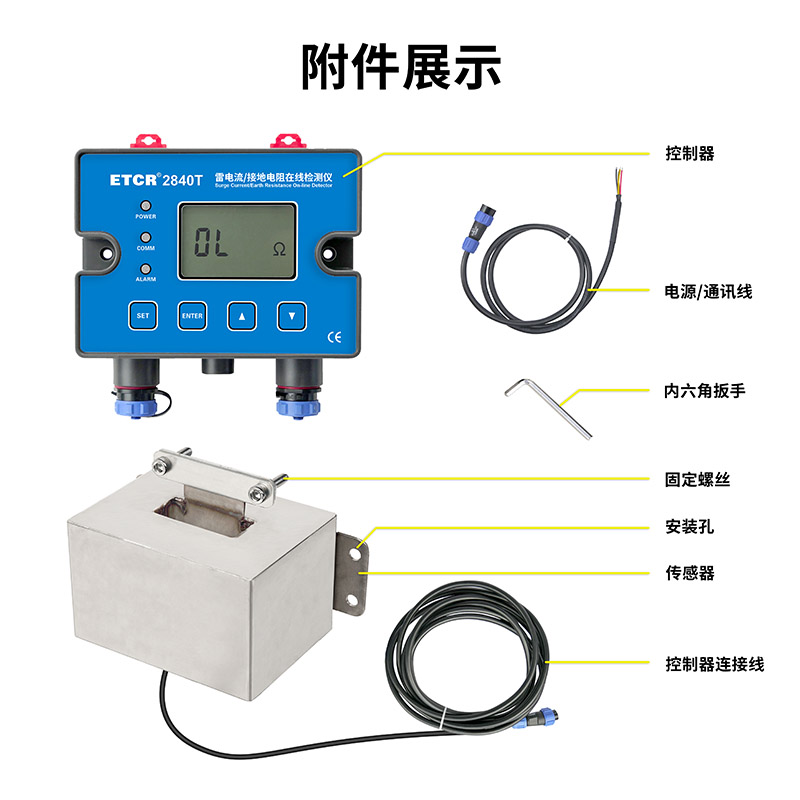

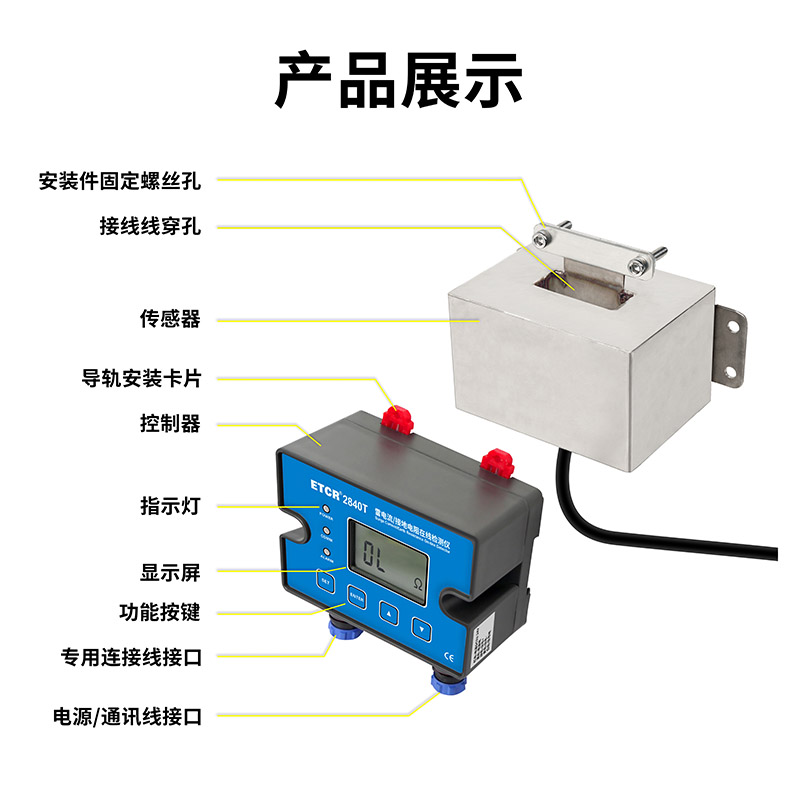

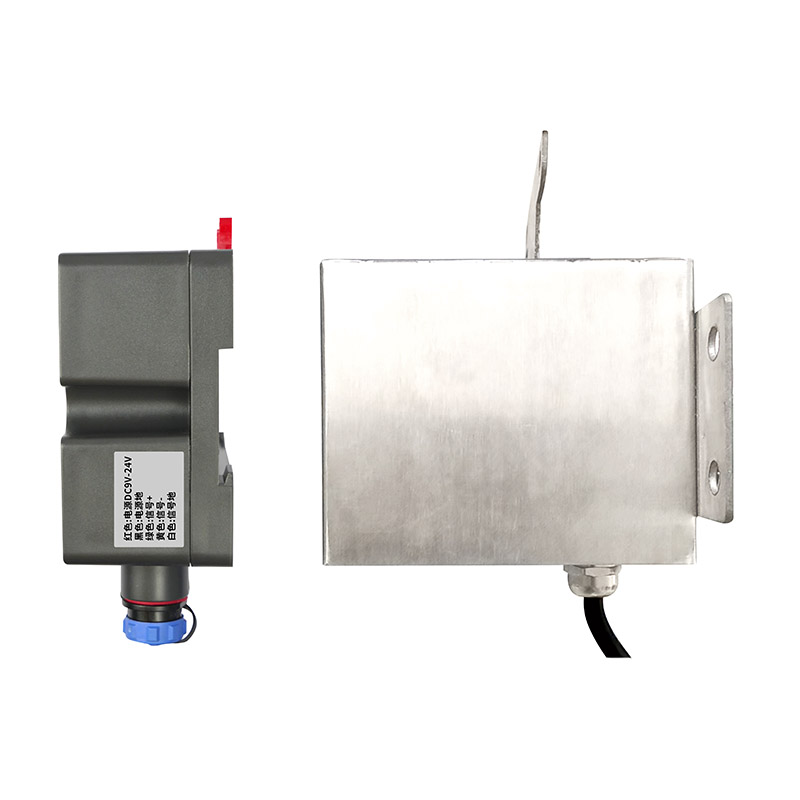

ETCR2840T雷击电流/接地电阻在线监测仪由控制器、传感器、安装五金件组成。ETCR2700T为分体式结构，传感器与控制器分为两部分，传感器壳体采用不锈钢制作，坚固耐用以适应不同的应用环境。
检测仪带有RS485通信接口（支持MODBUS-RTU通信协议）或选购4G通信模块(MQTT协议)，通过上位机软件或后台实现远程在线监测。用户可使用我公司研发的RS485通信接地电阻在线监测上位机软件，或4G无线通信接地电阻在线监测后台，实现远程实时监测接地状况。
产品特点
1.检测仪能够对 SPD 告警的信号进行监测和采集。
2.检测仪能够对接地电阻、接地电流。雷电流的幅值、极性及发生时间进行监测。
3.检测仪带有显示屏，可实时观察接地电阻与接地电流测试值。
4.传感器壳体采用304不锈钢制作，坚固耐用，防撞击耐高低温全天候使用。
5.检测仪具有RS485通信方式或4G通信方式（选购），实现远程监测。
技术参数
功 能 | SPD告警动作监测，SPD告警动作时间、雷击次数统计、雷击幅值监测等功能，接地电阻、接地电流监测 |
电 源 | DC 9V～24V （外部提供) |
LCD尺寸 | 47mm×28.5mm |
接地电阻测量 | 量程：0.01Ω～200Ω |
分辨率：0.001Ω | |
精度：±2%rdg±3dgt | |
接地电流测量 | 量程：AC 0.0mA～20A |
分辨率：0.1mA | |
精度：±2%rdg±5dgt | |
雷电流测量 | 最大测量幅值：100kA（可定制） |
最小测量幅值：2.5%Fs | |
测量精度：±（10%rdg+1 %*Fs） | |
SPD告警通道 | 1 个 |
告警时间 | 年月日时分 |
通讯方式 | RS485(支持ModBus协议)，4G（选购） |
上传数据 | 雷击次数、雷击幅值和时间、接地电阻值、接地电流值 |
换 档 | 全自动换档 |
溢出指示 | 电阻值＞200Ω；电流值＞20A时，显示“OL”符号 |

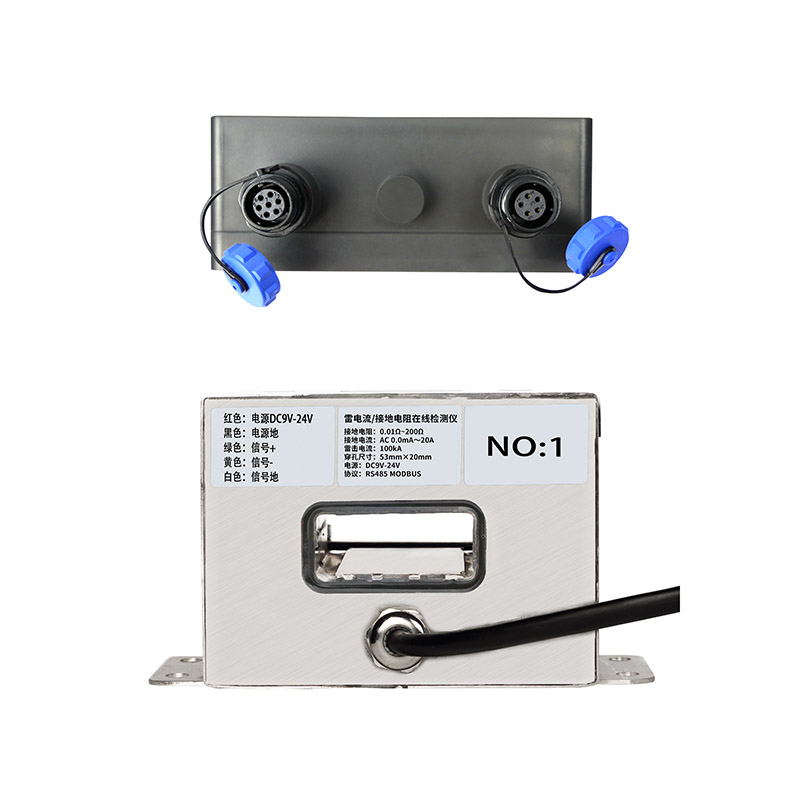

电源及通信线接线标识 | 红色---电源输入正；黑色---电源输入地； 绿色---RS485信号正；黄色---RS485信号负； 白---屏蔽地；(电源输入地与屏蔽地可以短路连接) |
网络点数 | 有线网络：1～250个接地点，可扩展 无线网络：60000个接地点，可扩展 |
通信距离 | 有线网络：约1000米，可扩展 无线网络：不限制 |
报警指示 | 声光报警和LCD显示 |
报警设置 | 检测仪面板按键设置、后台设置 |
传感器穿孔尺寸 | 56mm×27mm |
地线干扰电流 | 应避免 |
单次测量时间 | 约0.5秒 |
工作电流 | 检测仪：12VDC 50mA Max(4G版 12VDC 150mA Max). |
防护等级 | IP65 |
外形尺寸 | 控制器：118mm×112mm×46mm，传感器：160mm×125mm×90mm |
质 量 | 传感器：约1072g；控制器：约203g |
工作温湿度 | -20℃～55℃；20％RH～90％RH |
