产品系列 : 触摸屏电能质量分析仪
用于对三相电能参数做全面分析和诊断，为你提供工作所需的全部电能质量信息
4路电流、3路电压测量
直流电流、直流电压测量
暂态记录
截图记录
趋势图记录
录波记录
TF存储卡
触摸彩屏
USB通讯接口
上位机软件下载、分析数据
可充电锂电池
存储数据可根据国家标准导出分析报告
产品简介

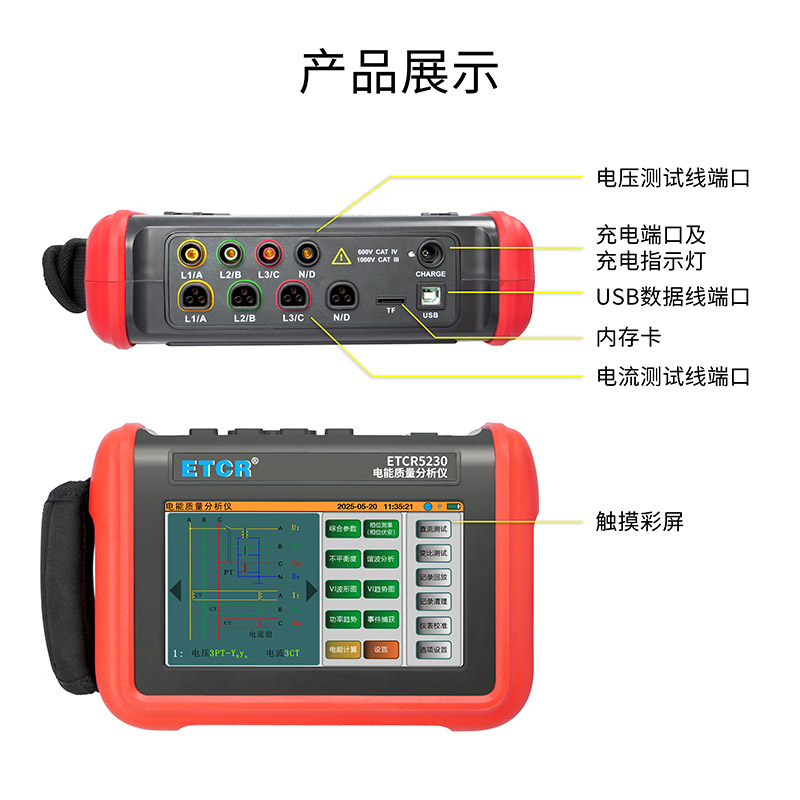

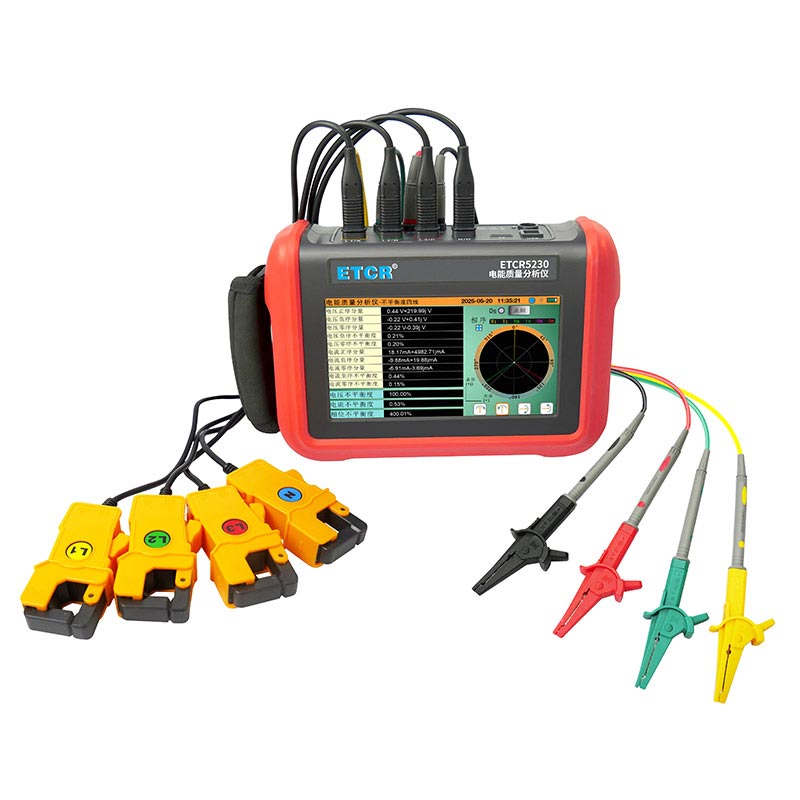

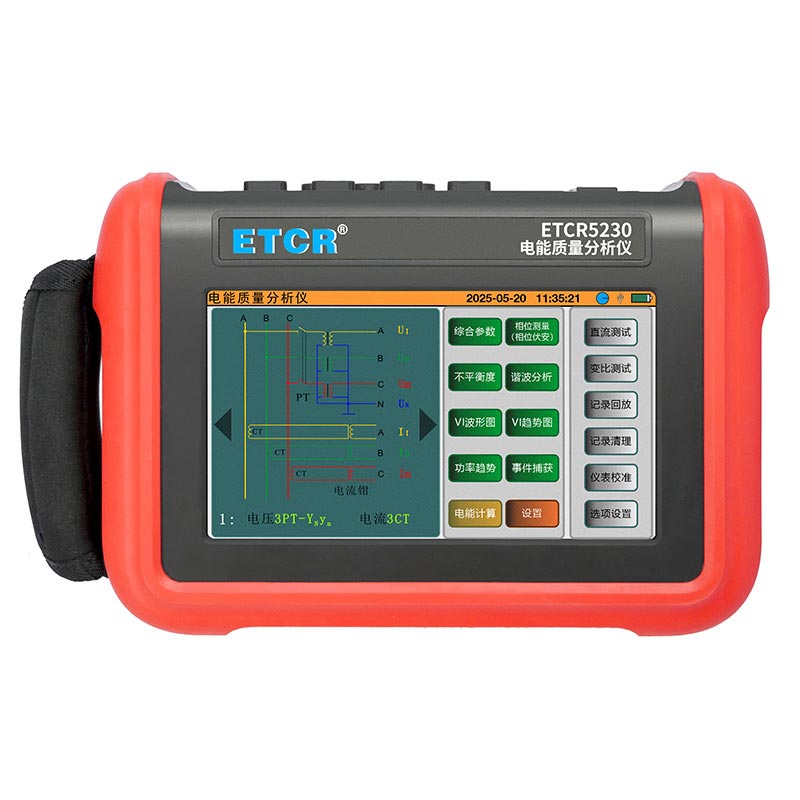

ETCR5230电能质量分析仪是我公司精心研制的一款专为现场测试三相电能质量的高精度综合型测试仪器。仪表具有智能化、功能完善、人机操作简洁、中英文双语操作界面等特点。仪表采用7寸触摸彩屏、体积小重量轻、携带方便，可选配多款电流钳。仪表可同时测量4路电流(ABC三相及中性线电流)，3路电压、三相不平衡度、有功功率、无功功率、视在功率、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
当前电力应用中，因越来越多的大型用电设备，越来越复杂的电网系统而产生的故障也越来越复杂，越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

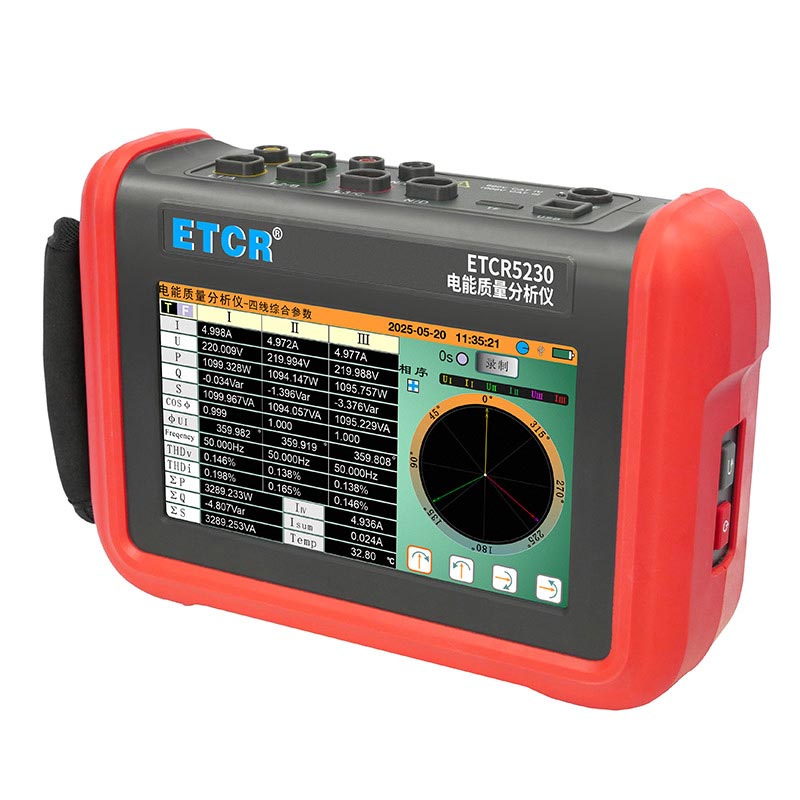

ETCR5230电能质量分析仪采用7寸触摸彩屏显示，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。通过USB通讯接口及上位机软件，将存储数据上传电脑继续数据分析。
电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
产品功能
1. 波形实时显示(3路电压/4路电流)。
2.电压和电流真有效值。
3. 相量图显示。
4. 各相谐波的测量，达51次谐波。
5. 柱形图显示各相电流和电压的谐波含有率。
6. 总谐波失真度(THD)。
7.各相有功/无功/视在功率值及总值。
8.电压电流功率趋势图。
9. 三相不平衡度测量(电压和电流)。
10. 录制波形及参数
11. 截屏保存。
12.触摸屏操作。
13. 电压闪变，电压骤升骤降捕捉。
14.启动电流、浪涌电流监测。
15. 用USB同电脑上位机通信。
16. 设定仪器的接线方式及电网类型。
17. 选定不同电流钳和不同电压测试变比。
18. 一键直达相位伏安、变比测试、直流测试
19. 电能计算。
20. 直流电压、电流、功率测试。
21.存储数据可根据国家标准导出分析报告
技术参数
1、 基准条件和工作条件
影响量 | 测试项目 | 基准条件 | 工作条件 |
环境温度 | 所有参数 | (23±2)℃ | -10℃～40℃ |
相对湿度 | 所有参数 | 40%～60% | <80% |
电压 | 测电压真有效值 | (220±1%)V | 0.001V～1000V |
电流 | 测电流真有效值 | (5±1%)A | 10mA～6000A |
电网频率 | 所有参数 | 50Hz±0.1Hz | 40Hz～70Hz |
谐波 | 所有参数 | <0.1% | 0.0%～100% |
电压不平衡度 | 所有参数 | <10% | 0.0%～100% |
仪器工作电压 | 所有参数 | DC7.4V±0.1V | DC6.8V～8.4V |
外电场、磁场 | 所有参数 | 应避免 | |
被测导线位置 | 测与电流有关的参量 | 被测导线处于钳口的近似几何中心位置 | |
2、 仪表测量精度
测量 | 测量范围 | 显示分辨率 | 参考范围内的 最大误差 |
频率 | 40Hz～70Hz | 0.001Hz | ±(0.01)Hz |
电压真有效值 | 0.001V～1000V | 最小分辨0.001V | ±0.5%rdg±0.1%fs |
直流电压 | 0.1V～1000V | 最小分辨0.1V | ±(0.5%rdg) |
电流真有效值 | 0.01A～6000A | 最小分辨0.001A | ±(0.5%rdg) |
直流电流 | 0.1A～1000A | 最小分辨0.1A | ±(0.5%rdg) |
有功功率 | 0.001W～6000kW | 最小分辨 0.001W | ±(1%rdg+3dgt) Cosφ≥0.8 |
±(1.5%rdg+10dgt) 0.2≤Cosφ<0.8 | |||
无功功率 | 0.001VAR～6000kVAR | 最小分辨 0.001VAR | ±(1%rdg+3dgt) Sinφ≥0.5 |
±(1.5%rdg+10dgt) 0.2≤Sinφ<0.5 | |||
视在功率 | 0.001VA～6000kVA | 最小分辨0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt) Cosφ≥0.5 |
±(1.5%rdg+10dgt) 0.2≤Cosφ<0.5 | |||
有功电能 | 0.001kWh～9999.999MWh | 最小分辨率0.001kWh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功电能 电感性&电容性 | 0.001kVARh～9999.999MVARh | 最小分辨率0.001kVARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在电能 | 0.001kVAh～9999.999MVAh | 最小分辨率0.001kVAh | ±(1%rdg+3dgt) |
电压谐波比 包含2～51次 (Vrms>50V) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电压谐波角 (Vrms>50V) | -179°～180° | 0.001° | ±(3°)谐波2～25次 |
±(10°)谐波26～51次 | |||
电流谐波比 包含2～51次 (Arms>I量程÷100) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电流谐波角 (Arms>I量程÷100) | -179°～180° | 0.001° | ±(3°)谐波2～25次 ±(10°)谐波26～51次 |
总谐波率 (THD或THD-F)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
失真因数 (DF或THD-R)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
三相不平衡 | 0.0%～100% | 0.01% | ±(1%) |
3、 电流钳特性
电流钳类型 （选型） | 电流钳图片 | 电流真有效值 | 最大 分辨率 | 电流真有效值 最大误差 | 相位角 最大误差 |

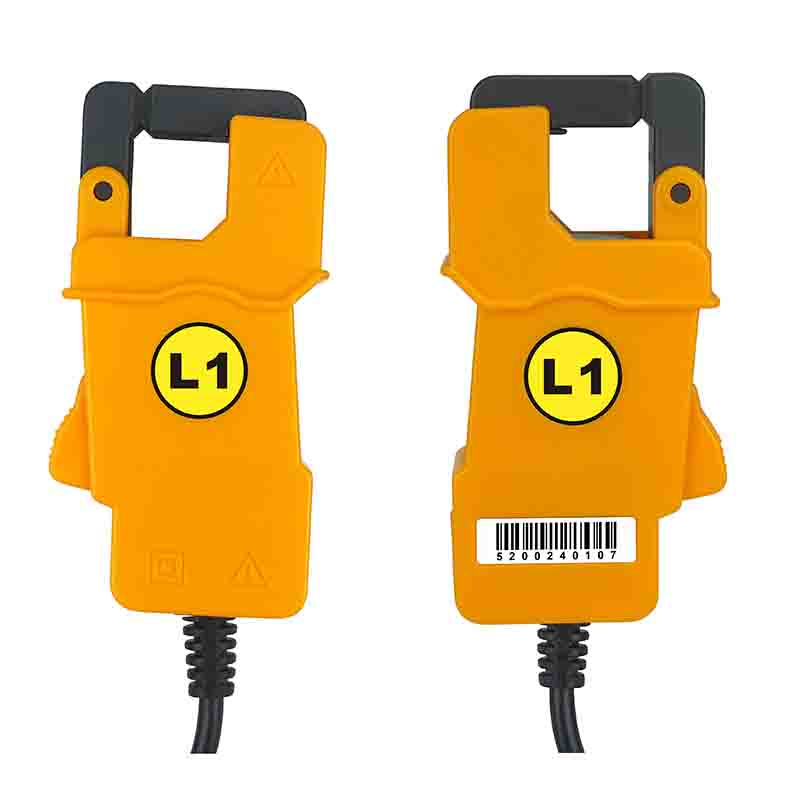

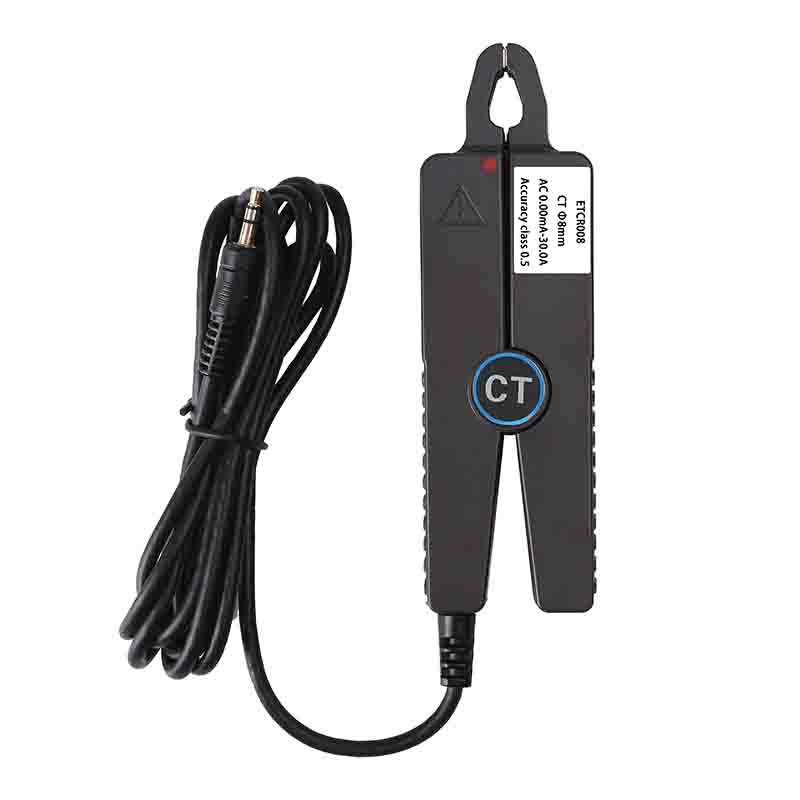

008B电流钳 |
| 10mA～10.0A | AC 1mA | ±(1%rdg+0.05%fs) | ±(2°) |

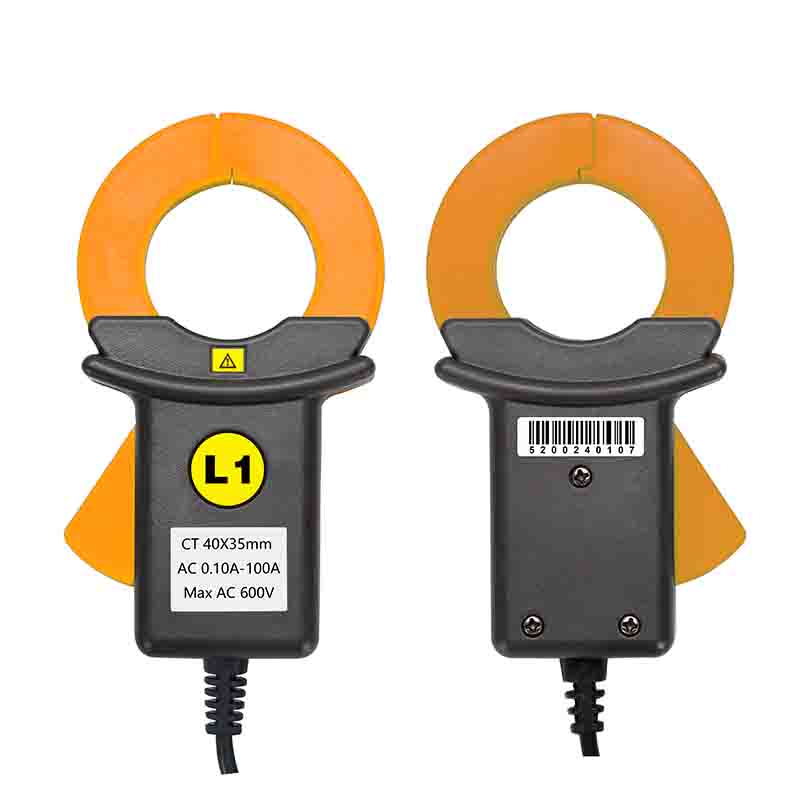

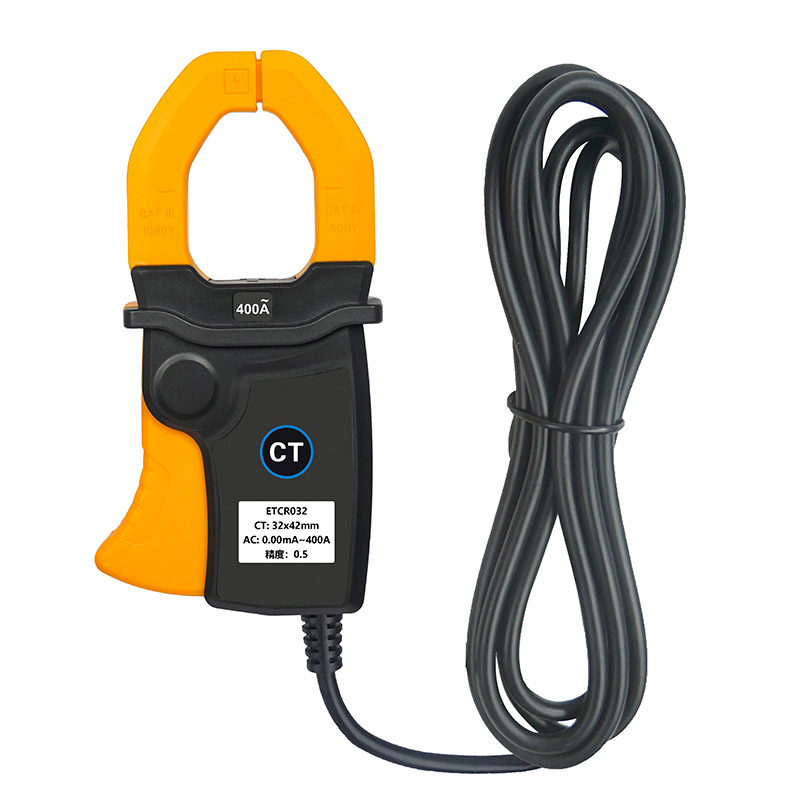

032B电流钳 |
| 0.10A～100A | AC 1mA | ±(1%rdg+0.05%fs) | ±(2°) |

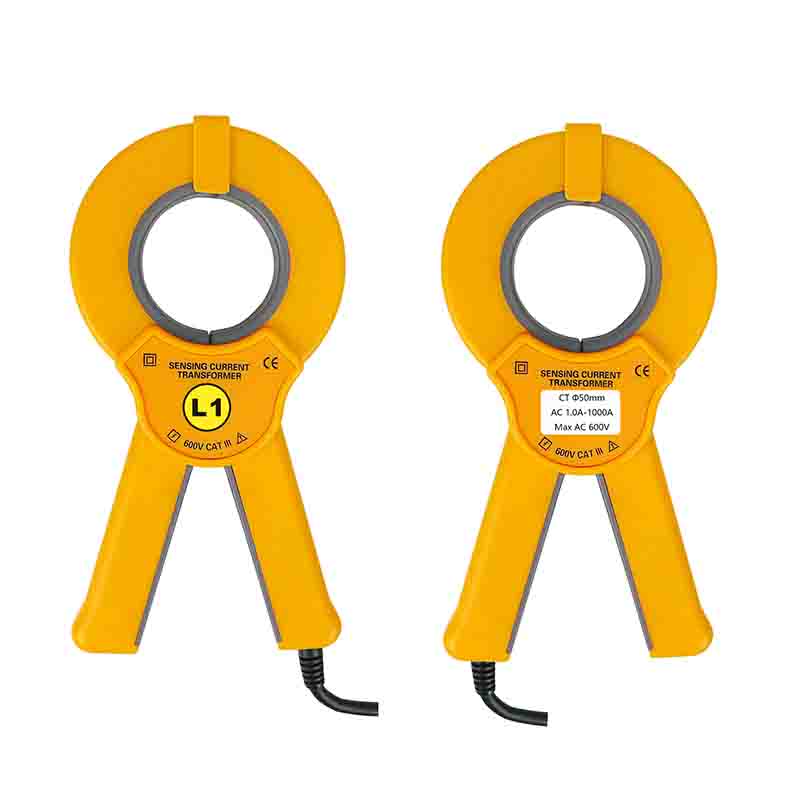

050B电流钳 |
| 1.0A～1000A | AC 1mA | ±(2%rdg+0.05%fs) | ±(2°) |

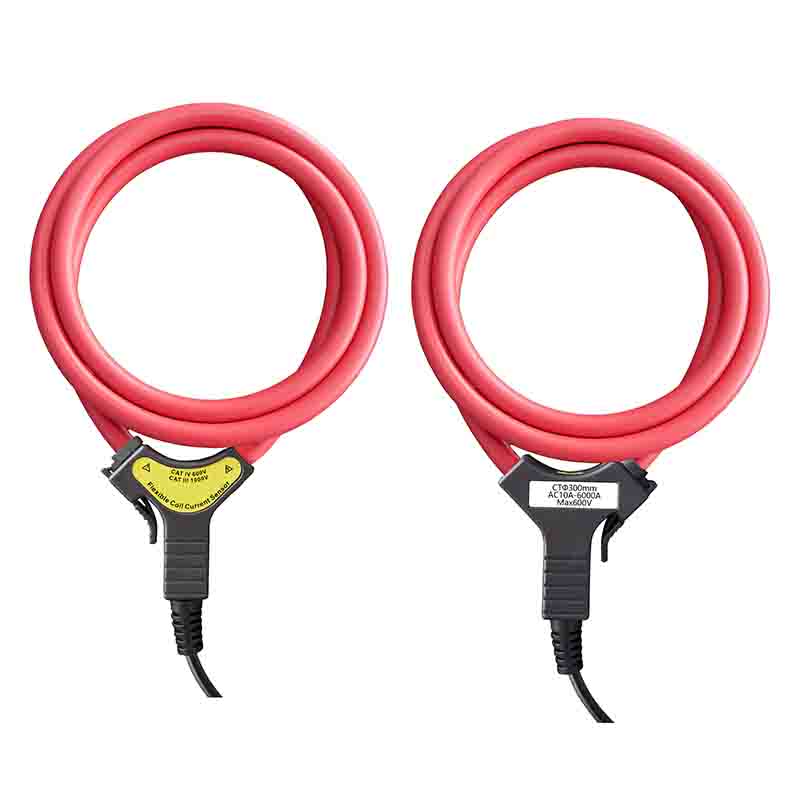

300FA电流钳 |
| 10.0A～6000A | AC 1mA | ±(1%rdg+0.05%fs) | ±(2°) |

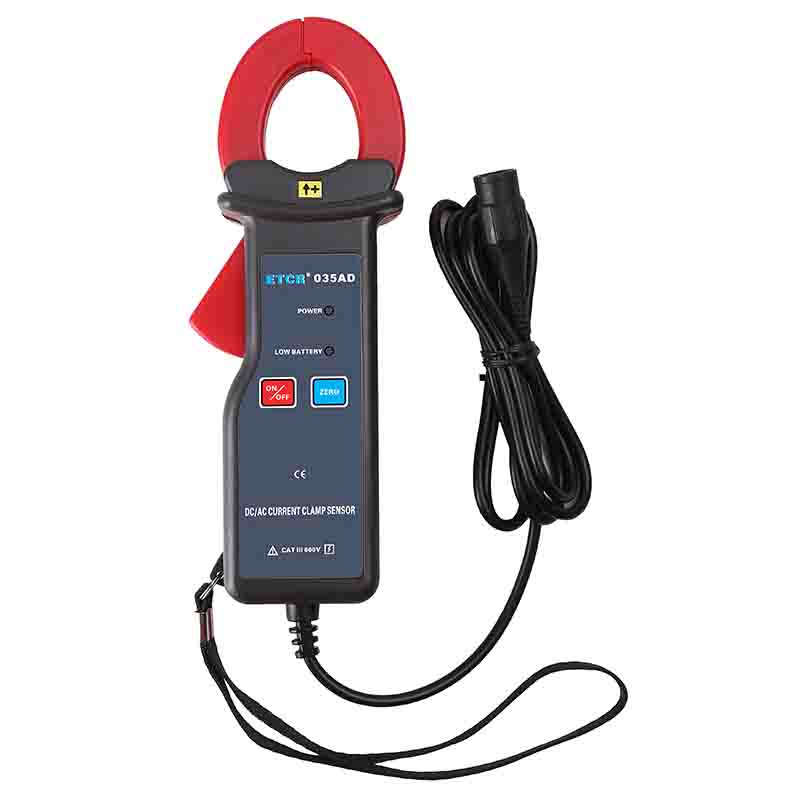

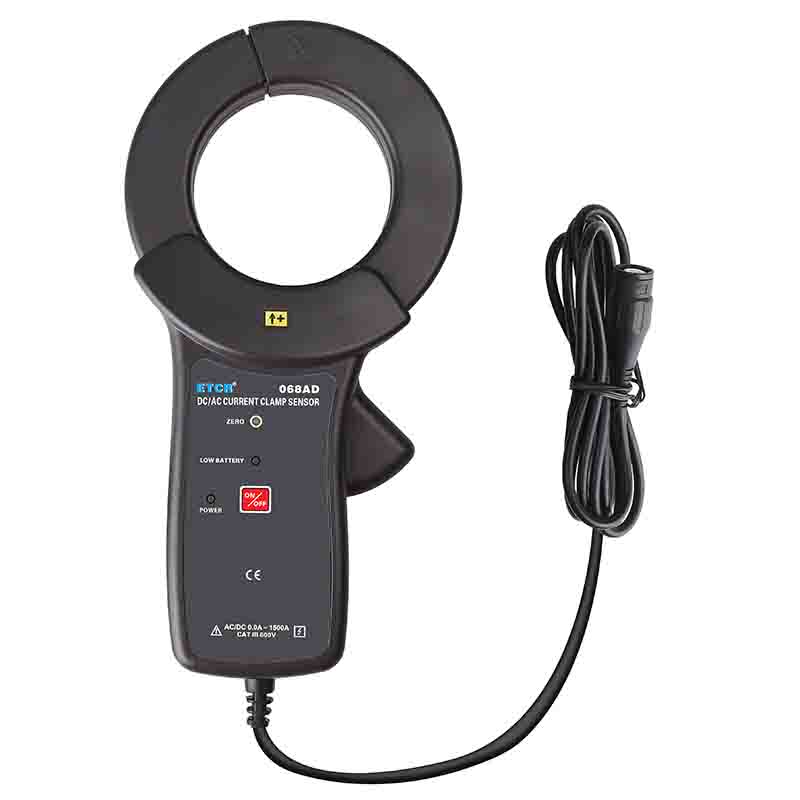

035AD电流钳 |
| 0.1A～1000A | DC 0.1A | ±(3%rdg+0.05%fs) |
4、 一般规格
电源 | DC7.4V，5200mAh 可充锂电池，外接充电器。 |
电池电量指示 | 电池符号显示电量，当电池电量过低时,仪器会自动关机。 |
工作电流 | 约490mA。 |
钳口尺寸 | 008B电流钳：Φ8mm；（选配） 032B电流钳：32mm×40mm；（选配） 050B电流钳：Φ50mm；（选配） 300FA电流钳：Φ300mm；（选配） 035AD电流钳：φ30mm×35mm（选配） |
仪器尺寸 | 长宽厚：240mm×170mm×68 mm。 |
显示模式 | 7寸触摸彩屏 |
通道数 | 3路电压，4路电流。 |
交流电压量程 | 0.001V～1000V |
直流电压量程 | 0.1V～1000V |
电流 | 008B电流钳：Φ8mm；（选配） 032B电流钳：32mm×40mm；（选配） 050B电流钳：AC 1A～1000A；（选配） 300FA电流钳：AC 10A～6000A；（选配） 035AD电流钳：DC 0.1A～1000A（选配） |
频率 | 40Hz～70Hz。 |
谐波 | 有，2～51次。 |
总谐波失真 | 有，2～51次，各相。 |
三相不平衡度 | 有。 |
通讯接口 | USB。 |
菜单语言 | 中文、英文可切换 |
自动关机 | 在录制功能打开下，仪器不自动关机。 |
未打开录制功能情况，可根据设定的15分钟、30分钟、60分钟时间后自动关机。 | |
仪器质量 | 主机：约1240g(含电池)； |
008B电流钳：约180g×4；（选配） | |
032B电流钳：约248g×4；（选配） | |
050B电流钳：约520g×4；（选配） | |
300FA电流钳：约140g×4；（选配） | |
035AD电流钳：约240g×4；（选配） | |

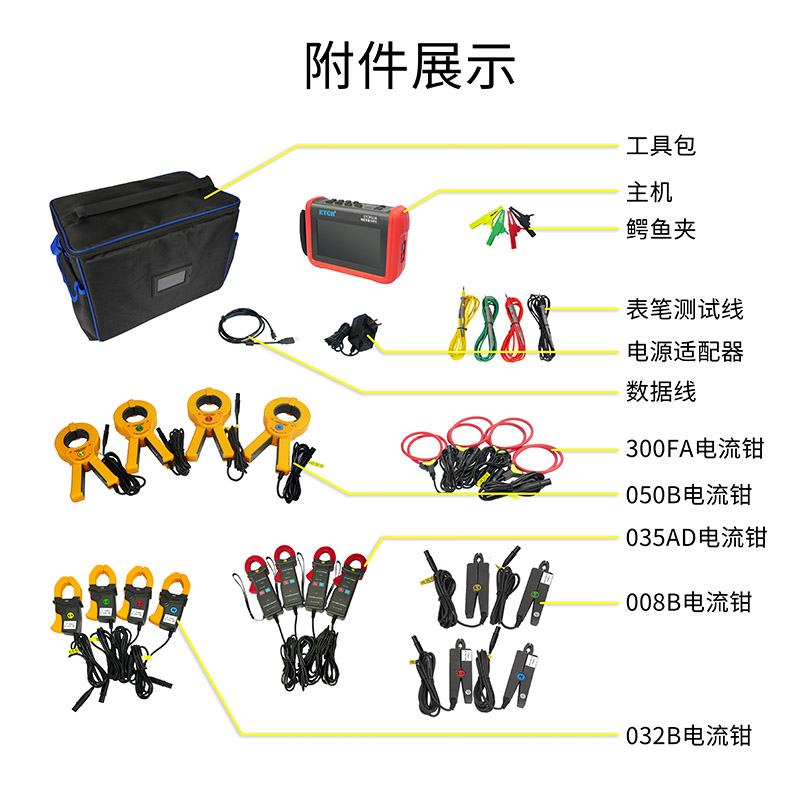

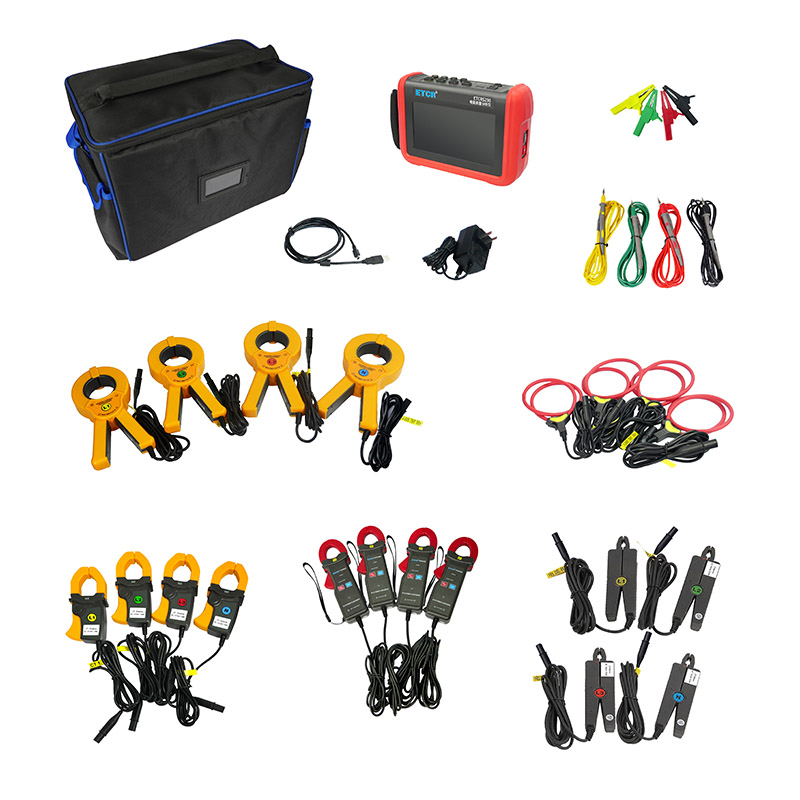

附件重量：约3.34kg（仅配件）； | |
总质量：约10.2kg(含包装、整套电流钳及附件)。 | |
内存卡（TF卡） | 8G(可拓展 32G) |
电压测试线长 | 3m。 |
电流钳线长 | 2m。 |
工作温湿度 | -10℃～40℃；80%RH以下。 |
存放温湿度 | -10℃～60℃；70%RH以下。 |
输入阻抗 | 测试电压输入阻抗为：1MΩ。 |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ。 |
结构 | 双重绝缘，带绝缘防振护套。 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
型号对比
产品图片 | 产品型号 | 测量通道 | 电流量程 | 电压量程 | 谐波 | 电能 | 录波 | 截图 | 相位伏安 | 变比测试 | 内存卡 | 其它 |
 | ETCR5000 | 电流4通道 电压4通道 | AC 0.01A～6000A | 1.0V～2000V | 0～50次 | 有 | - | 有 | - | - | SD卡2G | |
 | ETCR5200 | 电流4通道 电压3通道 | AC 0.01A～6000A | 1.0V～600V | 2～51次 | - | 有 | 有 | - | - | TF卡8G | 5寸触摸屏 |

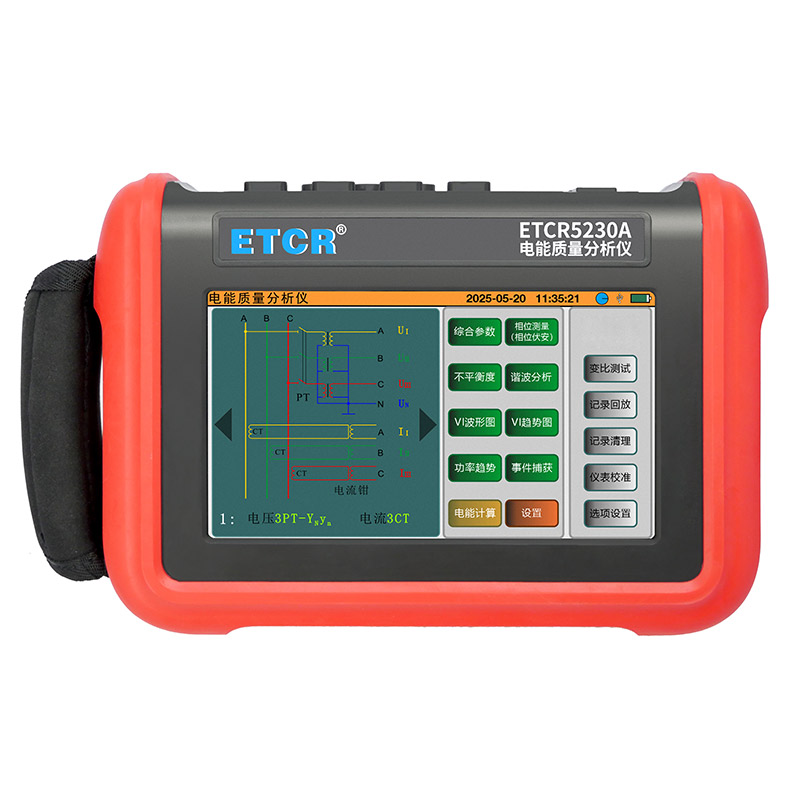

 | ETCR5230A | 电流4通道 电压3通道 | AC 0.01A～6000A | 1.0V～600V | 2～51次 | 有 | 有 | 有 | - | - | TF卡8G | 7寸触摸屏 |
 | ETCR5230 | 电流4通道 电压3通道 | AC 0.01A～6000A DC 0.1A～1000A | AC/DC 1.0V～1000V | 2～51次 | 有 | 有 | 有 | 有 | 有 | TF卡8G | 7寸触摸屏 |
