产品系列 : 多回路绝缘电阻测试仪
适用于验证电力变压器、输电线缆、开关或其它设备装置多回路绝缘电阻测试。
输出额定电压：500V、2500V、5000V
绝缘电阻量程：1.00MΩ～400GΩ
短路电流：2.5mA MAX
电源：AC 220V/锂电池DC16.8V 5200mAh
自定义回路测试时长
自定义自动放电时长
可充电锂电池
可外接AC220V交流电源充电或试验
触摸彩屏
产品简介
ETCR3560多回路绝缘电阻测试仪又称多回路兆欧表、多通道绝缘电阻表，用于验证电力变压器、输电线缆、开关等装置绝缘强度的试验仪器，也可以用于其它设备装置的多回路绝缘电阻测试仪器。

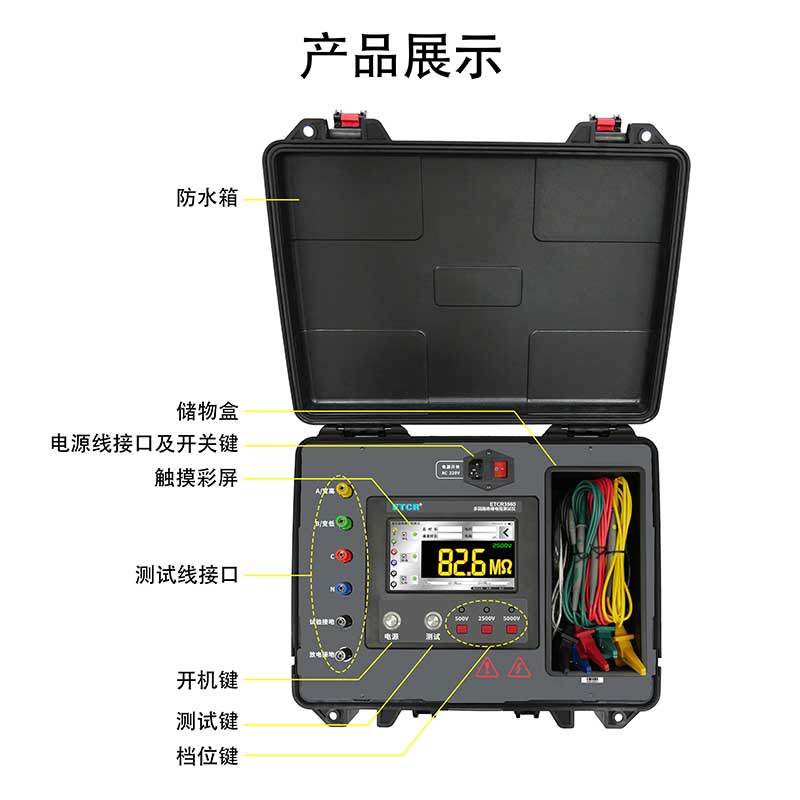

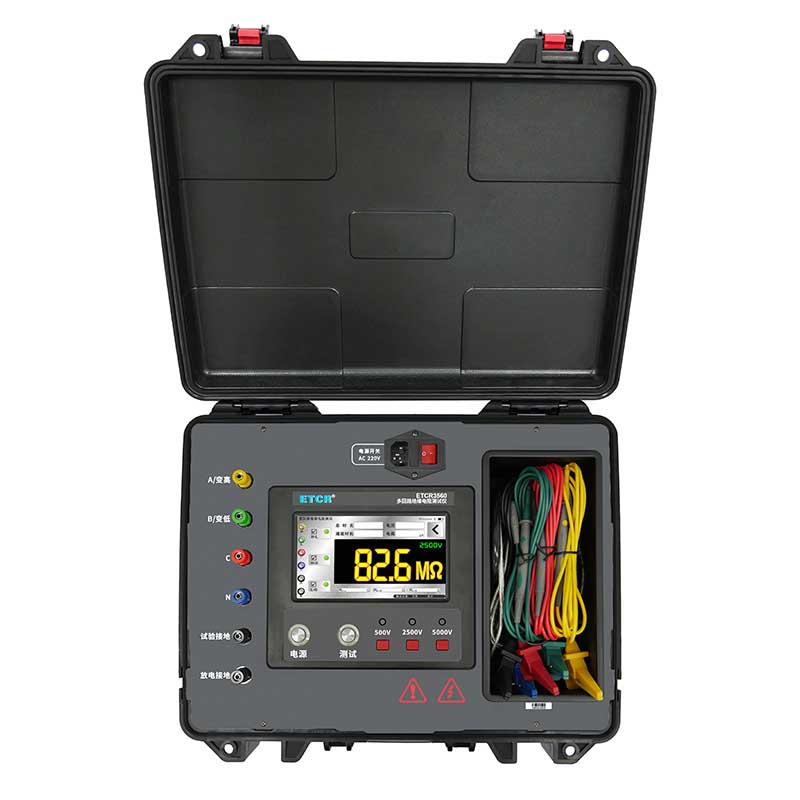

仪表采用7寸触摸彩屏，所有测试数据及电池电量同屏显示、一目了然，触屏按钮和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。仪表具有市电及锂电池两种电源模式，仪表采用坚固的防水仪表箱，防护等级IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。仪表具有蓝牙通讯功能，可在手机上进行测试及查看测试记录等操作。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
产品特点
1、7寸触摸彩色电容屏，测试数据同屏显示。查看测试结果与历史记录非常方便。
2、13路绝缘电阻测试回路，3档可选试验电压，多组合回路一键测试。
3、绝缘电阻测量量程:1.00MΩ～400GΩ。
4、可设置回路测试时间及放电时间。
5、可预置绝缘电阻报警阀值。
6、电压监视器：自动监测被测物带电电压。电压超过36V自动禁止测试有效保护仪表和操作人员。
7、自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。
8、大容量测试记录存储器，变压器、线缆、开关各有200组测试记录。
9、内置大容量锂电池。
10、可外接AC220V交流电源充电或试验。
11、蓝牙通信功能，可将测试结果上传到手机。
技术参数
1、量程及准确度
| 额定输出电压 | 500V | 2500V | 5000V | |
| 测量范围 及精度 | ±（5%+5dgt） | 20GΩ | 50GΩ | 100GΩ |
| ±（10%+10dgt） | 50GΩ | 10GΩ | 200GΩ | |
| ±（20%+20dgt） | 100GΩ | 200GΩ | 400GΩ | |
2、技术规格
| 规格名称 | 规格参数 |
| 额定输出电压 | 500V、2500V、5000V |
| 测试电流 | 2.5mA MAX |
| 绝缘电阻量程 | 1.00MΩ～400GΩ |
| 电 源 | AC 220V/锂电池DC16.8V 5200mAh |
| 测试回路 | 13路 |
| 测量模式 | 变压器组：3个回路（变高-变低，变高-地，变低-地） |
| 电缆：10个回路 （A-B,A-C,B-C,A-N,B-N,C-N,A-地，B-地，C-地，N-地） | |
| 开关：6个回路（A-B,A-C,B-C,A-地,B-地,C-地） | |
| 工作时间 | ＞8小时（充满电时），8节18650锂电池5200mAh/16.8V |
| 显示模式 | 7寸触摸彩屏，IPS硬屏（电容屏） |
| 仪表壳体 | 防水塑料仪表箱（ABS材料） |
| 仪表尺寸 | 长宽高：455mm×380mm×180mm |
| 质 量 | 主机：约7.14kg(含电池)；总质量：约8.7kg(含附件) |
| 电压监视器 | 监测被测物电压，监测测试后的放电状态，电压大于36V时禁止测试，保护仪表及操作人员 |
| 测试计时器 | 自动记录测试时间，计时范围：0s～9999s |
| 存储功能 | 自动存储带有日期时间的测试数据，共200组 |
| 电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 |
| 自动放电功能 | 自动快速释放被测回路的电压 |
| 自动关机功能 | 开机15分钟后自动关机 |
| 保护等级 | 合上盖子IP65，打开盖子IP40 |
| 耐 压 | AC 3kV 50Hz 1min（测试线路与外壳间） |
| 工作环境 | -10℃～60℃；80%RH以下 |
