产品系列 : 开合式泄漏电流互感器
用于交流漏电流、相位、电能、功率、功率因数、谐波在线检测，变压器接地线泄漏电流在线检测
产品符合RoHS环保要求
产品符合CE要求
可输出电流信号或电压信号
接受客户订制
产品简介
分离式泄漏电流互感器系列产品性能特点：
1、开合式结构，不需停电不必断开被测线路，安装快速安全可靠，特别适合在线安装。
2、采用坡莫合金铁芯、双层屏蔽技术，性能稳定精度高，抗干扰能力强，适用于复杂的干扰环境。
3、可同时把火线、零线一起钳住，即可测量电缆线及电器设备的漏电流。
4、螺钉固定方式，特别适合测试接地扁钢的漏电流。
5、输出接口：接线端子(S1、S2线圈抽头端，GND屏蔽端) 或2芯屏蔽线输出
6、互感器的量程、匝比、输出接口等可按客户要求订制。
7、安全等级：CATⅢ600V。
8、工作温度：-15°C～50°C
产品规格
| 产品型号 | 产品图片 | 测量参数 | 参考负载 | 钳口尺寸 | 外形尺寸 | 质量 |

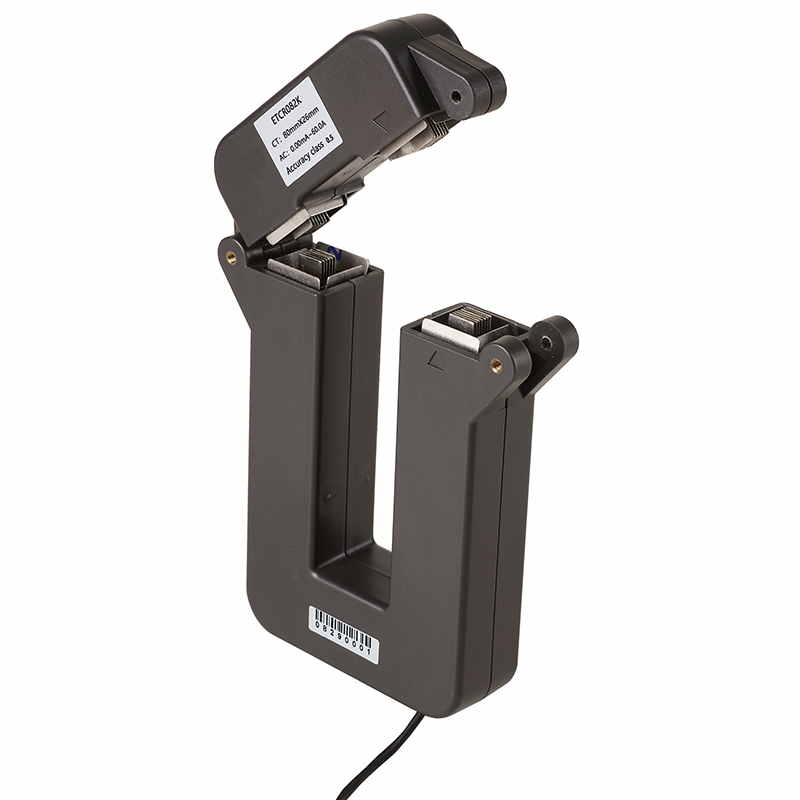

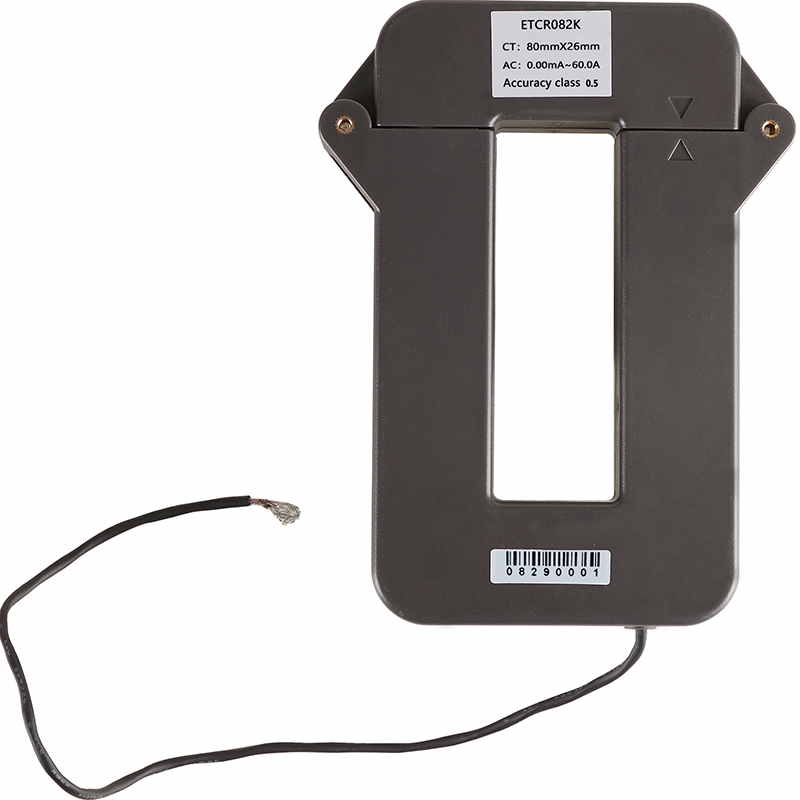

| ETCR082K |  | 量程：0.00mA～60A 精度等级：0.5 相位误差：≤1° 变比：1000:1 工作频率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | 80mm×26mm | 132mm×101mm×25mm | 800g |
| ETCR085K |  | 量程：0.00mA～60A 精度等级：0.5 相位误差：≤1° 变比：1000:1 工作频率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | 85mm×20mm | 160mm×80mm×58mm | 810g |
技术参数
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 电流量程 | 精度等级 | 其它 |
| 开合式泄漏电流互感器系列 | Φ10mm/Φ25mm/Φ25mm/Φ40mm/Φ80mm | AC 0.00mA～20A/30A/60A | 0.5 | 接受订制 |
| 开合式直流泄露电流互感器系列 | Φ10mm/Φ25mm | DC 0.0mA～100mA | 3.0 | ±12VDC，接受订制 |
| 微安级开合式泄漏电流互感器系列 | Φ22mm/Φ45mm/80mm×21mm/Φ90mm | AC 0uA～10A | 0.5 | 接受订制 |
| 分离式泄漏电流互感器系列 | 80×26mm/85×20mm | AC 0.00mA～60A | 1.0 | 接受订制 |
| 扁口泄漏电流互感器系列 | 145×40m/200×40mm | AC 0.00mA～60A | 1.0 | 接受订制 |
