产品系列 : 示波器万用表
一表多用，示波模式测量多种波形，万用表模式测量交直流电流、交直流电压、电阻、电容、二极管、导通、频率、非接触测量NCV等
带 宽：10MHz（测试信号的频率范围）
采 样 率：50MSa/s
通 道 数：1
耦合方式：直流(DC)或交流(AC)
电压量程：DC 0mV～1000V；AC 0mV～750V
电流量程：DC 0.00mA～20.00A；AC 0.00mA～20.00A
电阻量程：0.0Ω～100MΩ
电容量程：0.00nF～100mF
频率量程：0.000Hz～10MHz
温度量程：0℃～1000℃
二极管测试：正向压降，测试电流约1mA
通断测试：阻值 < (50±20)Ω 时蜂鸣
NCV测试：非接触电场检测 / 火线判断，50Hz~1kHz
电源 ：DC 3.7V/2500mAh锂电池
显示屏：3.2寸LCD液晶彩屏
产品简介
ETCR5820示波器万用表是一款全新的多功能万用表，仪表完美结合了示波器与万用表的功能，一表多用，示波模式可显示多种波形，反应速度快。波形的十二种电性参数也具可查看且表内设有中英文转换模式，可以满足不同的用户群体。万用表模式有三重显示、性能优越，功能强大。用于多种测量场景，满足用户更多的测量需求。采用双注塑工艺，外形大方稳重，体积小巧方便携带、操作灵活；有种”一表在手，参数我有”的气概，是实验室、工厂、无线电爱好者及家庭的理想工具。
产品特点
1.一表多用，功能强大。
2.示波模式可显示多种波形，反应速度快。
3.波形的十二种电性参数也具可查看且表内设有中英文转换模式，可以满足不同的用户群体。
4.万用表模式有三重显示、性能优越，功能强大，用于多种测量场景，满足用户更多的测量需求。

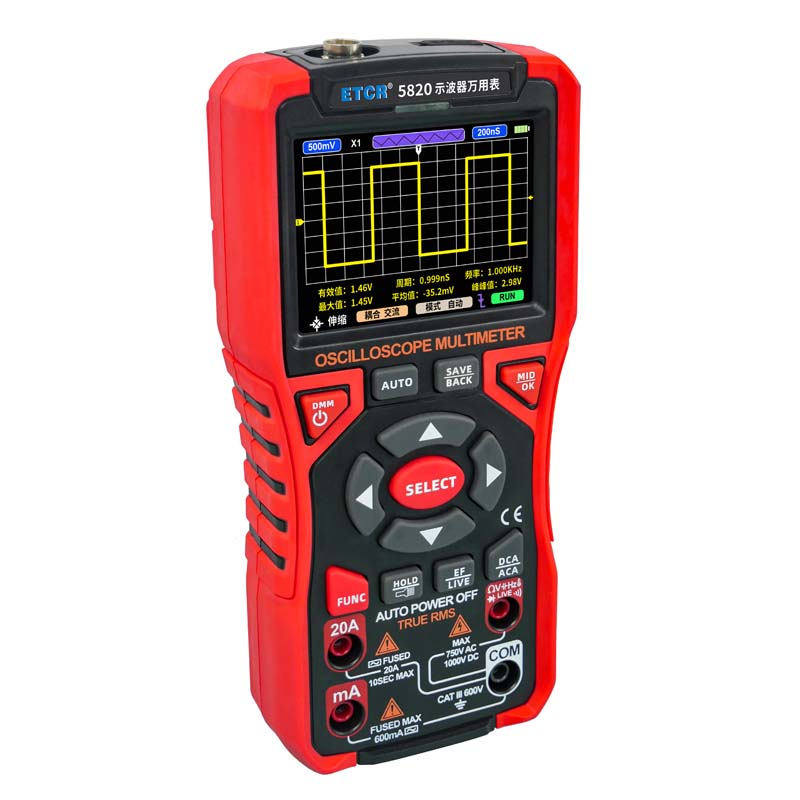

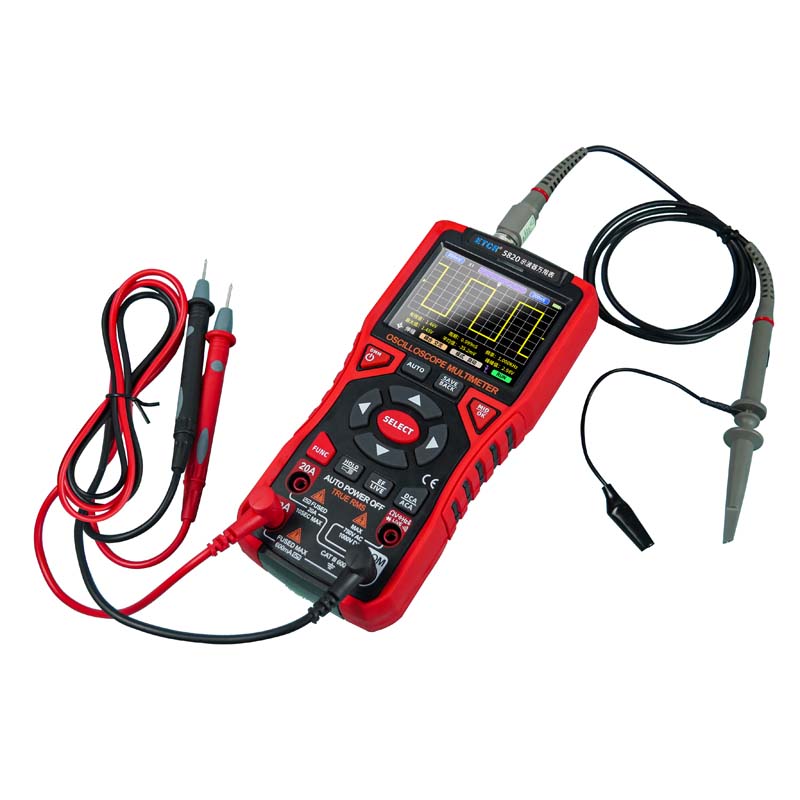

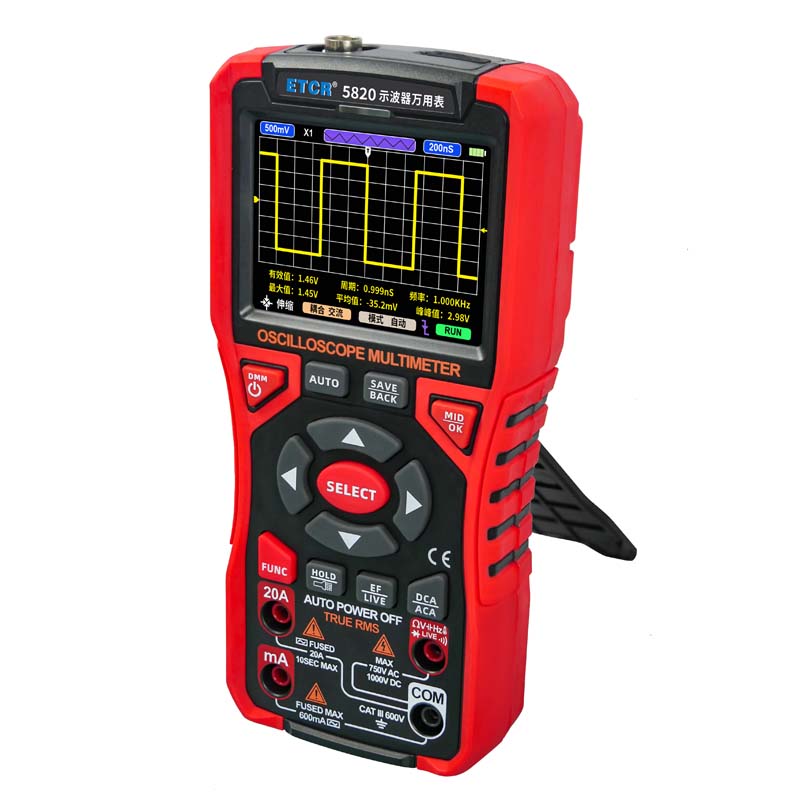

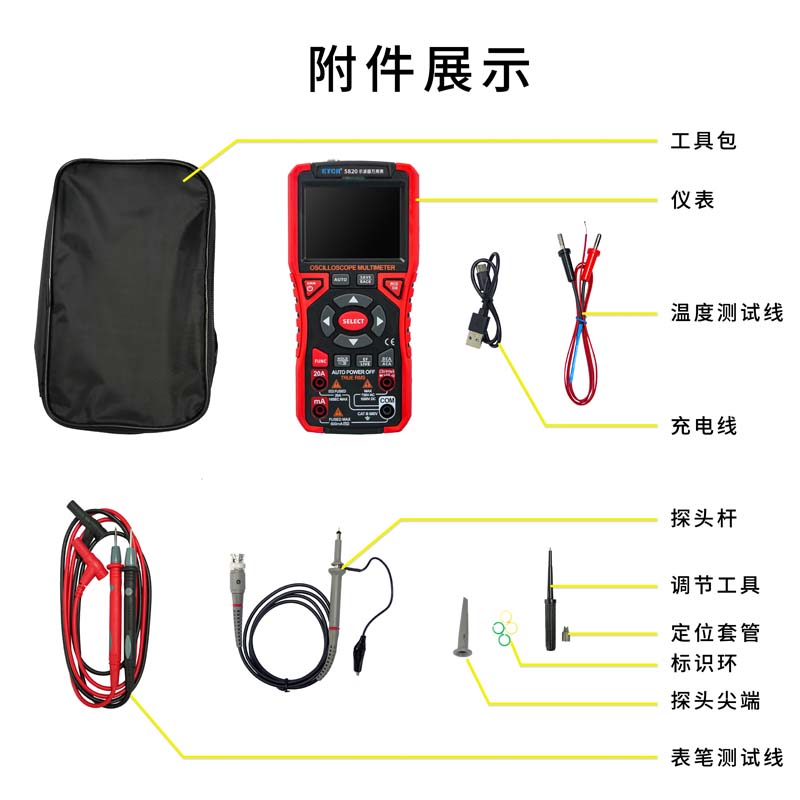

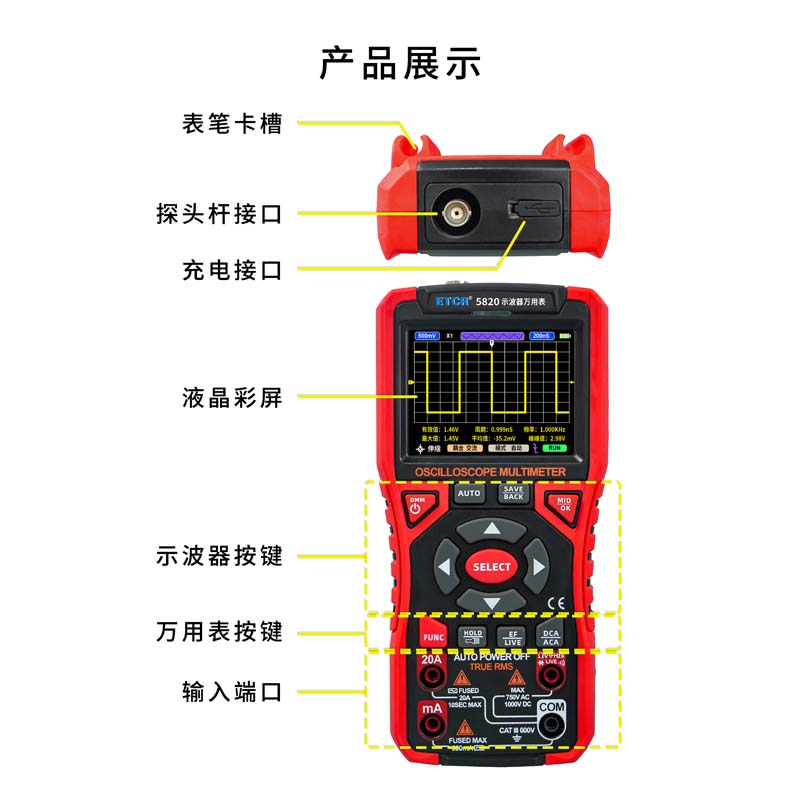

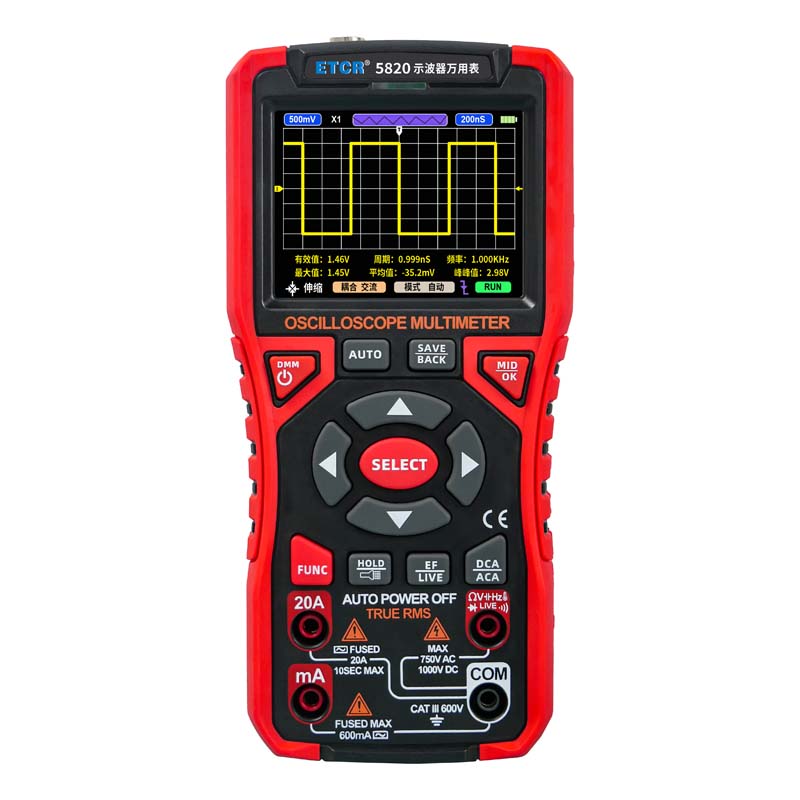

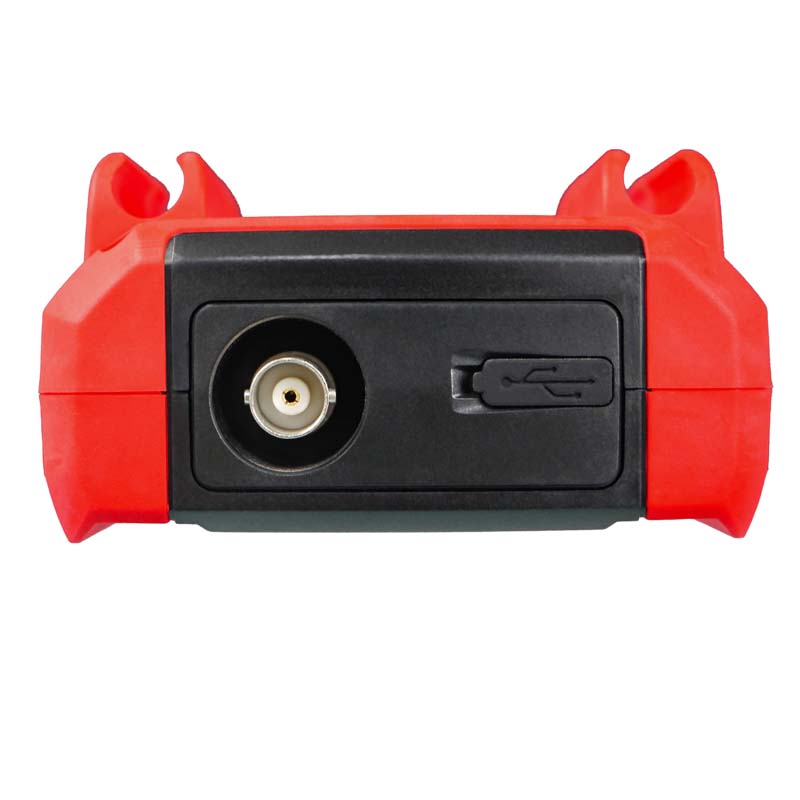

产品展示/附件展示

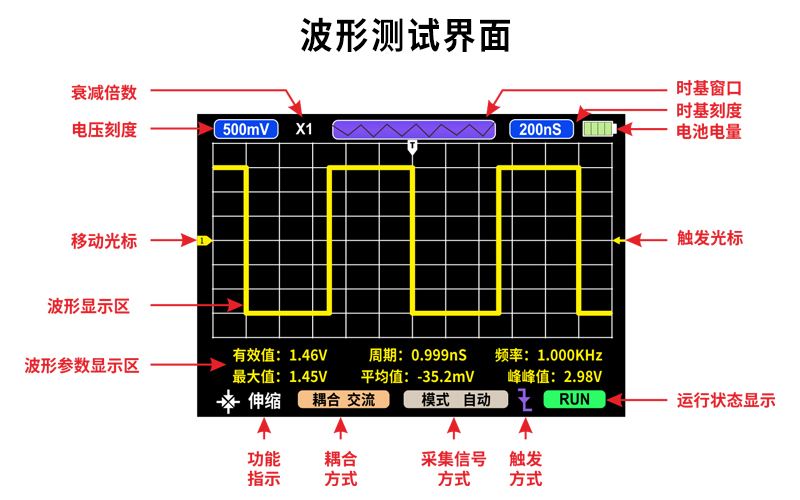

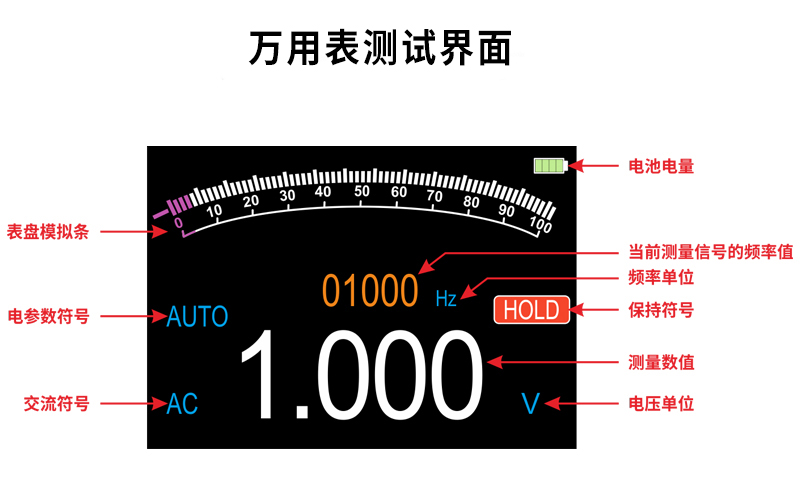

波形测试界面/万用表测试界面
技术参数
1、示波器技术参数
| 参 数 | 规 格 |
| 带 宽 | 10MHz（测试信号的频率范围） |
| 采样方式 | 实时采样 |
| 采 样 率 | 50MSa/s |
| 通 道 数 | 1 |
| 自动测量参数 | 周期、频率、峰峰值、最大值、最小值、有效值、平均值、峰值、占空比、脉宽 |
| 耦合方式 | 直流(DC)或交流(AC) |
| 输入阻抗 | 1MΩ |
| 探头衰减 | X1/X10 |
| 最大测量电压 | X1档：±40V；X10档：±400V |
| 水平采样率范围 | 1.5Sa/s～50MSa/s |
| 波形内插 | (sinx)/x |
| 扫速范围 | 50ns/div～10s/div |
| 时基精度 | 20ppm |
| 记录时长 | 最高20Kbyte |
| 垂直灵敏度 | 10mV/div～10V/div |
| 垂直位移范围 | ±1格 |
| 模拟带宽 | 10MHz |
| 低频响应 | >10Hz |
| 上升时间 | <10ns |
| 直流增益精度 | ±3% |
| 触发方式 | 自动(Auto)、正常(Normal)、单次(Single) |
| 触发边沿 | 上升沿、下降沿 |
2、万用表技术参数
| 功 能 | 量 程 | 分 辨 力 | 精度 |
| 直流电压 (DCV) | 9.999V | 1mV | ±(0.5%+3) |
| 99.99V | 10mV | ||
| 999.9V | 100mV | ||
| 交流电压 (ACV) | 9.999V | 1mV | ±(1.0%+3) |
| 99.99V | 10mV | ||
| 750.0V | 100mV | ||
| 频率 (F) | 9.999Hz | 0.001Hz | ±(0.1%+2) |
| 99.99Hz | 0.01Hz | ||
| 999.9Hz | 0.1Hz | ||
| 9.999kHz | 0.001kHz | ||
| 99.99kHz | 0.01kHz | ||
| 999.9kHz | 0.1kHz | ||
| 9.999MHz | 0.001MHz | ||
| 电阻 (Ω) | 999.9Ω | 0.1Ω | ±(0.5%+3) |
| 9.999kΩ | 1Ω | ||
| 99.99kΩ | 10Ω | ||
| 999.9kΩ | 100Ω | ||
| 9.999MΩ | 1000Ω | ±(1.5%+3) | |
| 99.99MΩ | 10kΩ | ±(3.0%+5) | |
| 电容 (C) | 9.999nF | 0.001nF | ±(5.0%+20) |
| 99.99nF | 0.01nF | ±(2.0%+5) | |
| 999.9nF | 0.1nF | ||
| 9.999μF | 0.001μF | ||
| 99.99μF | 0.01μF | ||
| 999.9μF | 0.1μF | ||
| 9.999mF | 0.001mF | ±(5.0%+5) | |
| 99.99mF | 0.01mF | ||
| 直流电流 (DCA) | 99.99mA | 0.01mA | ±(1.0%+3) |
| 600.0mA | 0.1mA | ||
| 6.000A | 0.001A | ||
| 20.00A | 0.01A | ||
| 交流电流 (ACA) | 99.99mA | 0.01mA | ±(1.2%+3) |
| 600.0mA | 0.1mA | ||
| 6.000A | 0.001A | ||
| 20.00A | 0.01A | ||
| 二极管 (Diode) | 正向压降，测试电流约1mA | ||
| 通断 (Continuity) | 阻值 < (50±20)Ω 时蜂鸣 | ||
| NCV / LIVE | 非接触电场检测 / 火线判断，50Hz~1kHz | ||
3、其它技术规格
| 参 数 | 规格 |
| 电 源 | DC 3.7V，2500mAh锂电池 |
| 显 示 屏 | 3.2寸LCD液晶彩屏，最大显示9999，显示域：63mm×48mm |
| 电池电量 | 当屏幕右上角电量符号开始显示时，工作完后就给仪表及时充电。 |
| 仪表尺寸 | 190mm×90mm×50mm |
| 仪表重量 | 约0.66kg(含附件) |
| 仪表温湿度 | 工作环境：(0～40)℃，相对湿度＜75%；存储环境：-20～60℃，相对湿度＜80% |
| 执行标准 | GB/T13978 |

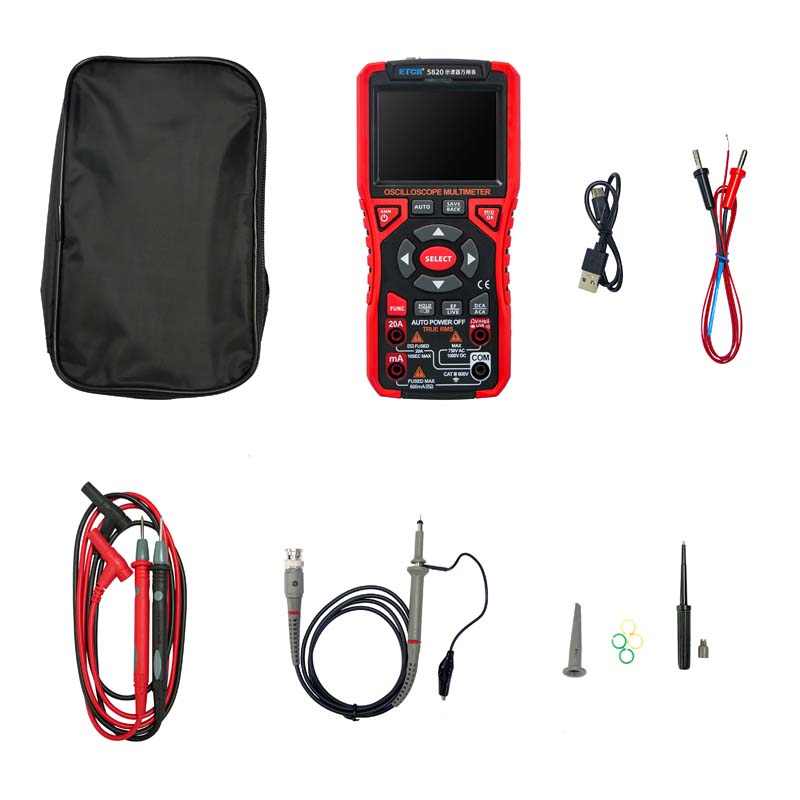

| 随机附件 | 主机：1台；表笔测试线（红、黑）：1套；探头测试线：1套；温度测试线：1条；充电线：1条；工具包：1个 |
