ETCR7600B便携式电气综合测试仪

产品简介

ETCR7600B便携式电气综合测试仪是一台集合了多种测试功能的，专为工地现场进行全面电气安全测试的便携式仪表，可测量接地电阻、绝缘电阻、直流电阻、RCD漏电保护器、电气插座、电流有效值、交流电压、功率、谐波、频率、相位、相序等电力参数。仪表采用全新结构设计以及大规模集成模拟电路、数字电路和微机芯片组合设计而成，准确度高，性能稳定，操作方便可靠。是电力电气领域的专业电力检验工具。

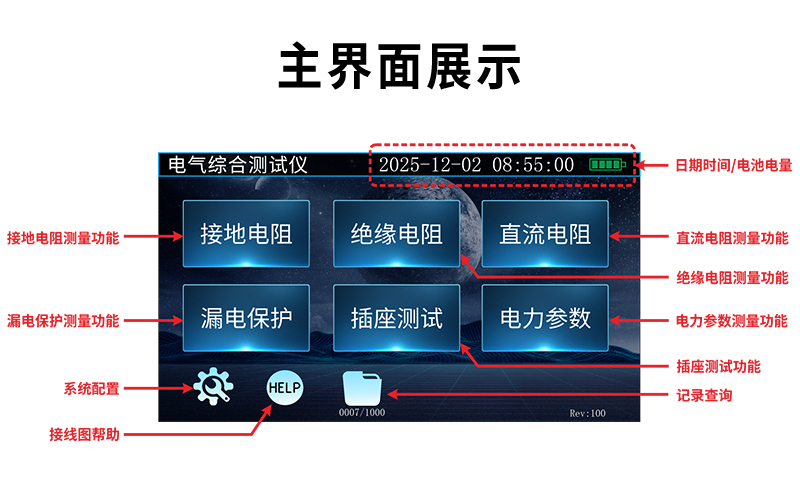

仪表采用便携式设计，携带方便，大容量锂电池可保持长时间工作，特别适合在工地现场使用。仪表采用7寸触摸屏，测试功能模块化设计，功能清晰操作简易。仪表具有锁屏功能，内置测试接线示意图方便用户对照接线，大容量存储器，可记录带有日期时间的测试数据1000组，仪表具有蓝牙通信安装APP后可在移动终端查看测试结果，仪表具有USB通信，可通过上位机软件将测试记录下载到电脑保存、分析、打印。ETCR7600B配有2个电流钳，可使用双钳法、选择法测量接地电阻值。

产品特点

1. 一机集成多种电气安全测试功能。

2. 便携式设计，携带方便操作简易，特别适合在工地现场使用。

2.使用7寸触摸彩屏，测试数据同屏显示。测试操作及查询历史记录非常方便。

3.具有锁屏功能，避免误操作。

4.测试功能模块化设计，功能清晰操作方便。

5.采用7.4V 7800mAH大容量锂电池，保障长时间测试工作。

6.可自设定自动关机时间。

7.内置各个功能模块接线示意图，方便用户对照接线。

8.大容量测试记录存储器，测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共1000组。

9.USB通信上传功能，记录数据可上传电脑进行存储数据统计分析打印。

10.蓝牙通信，可在移动终端查看测试结果。

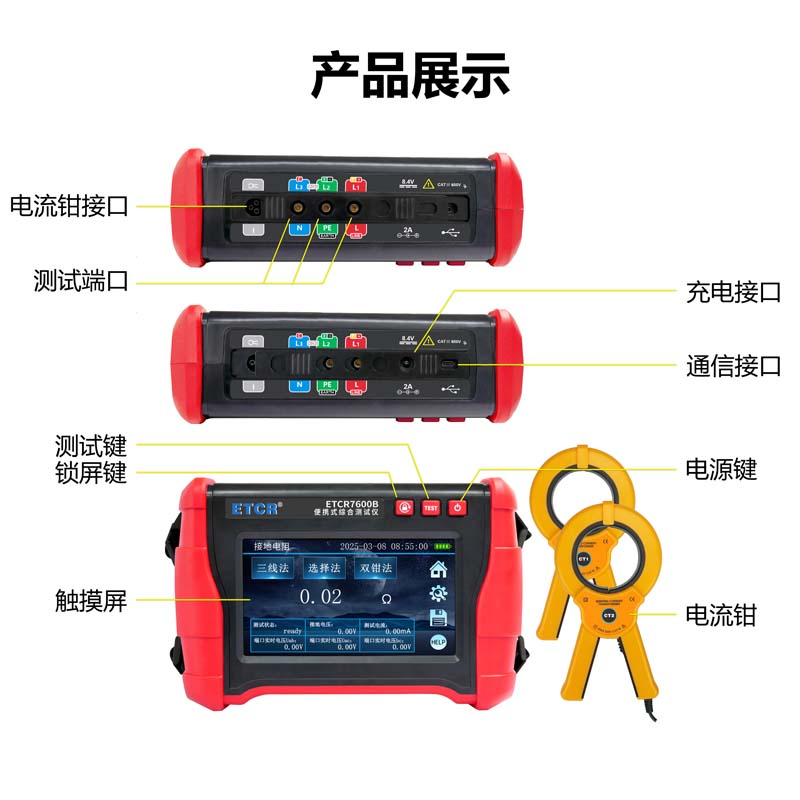

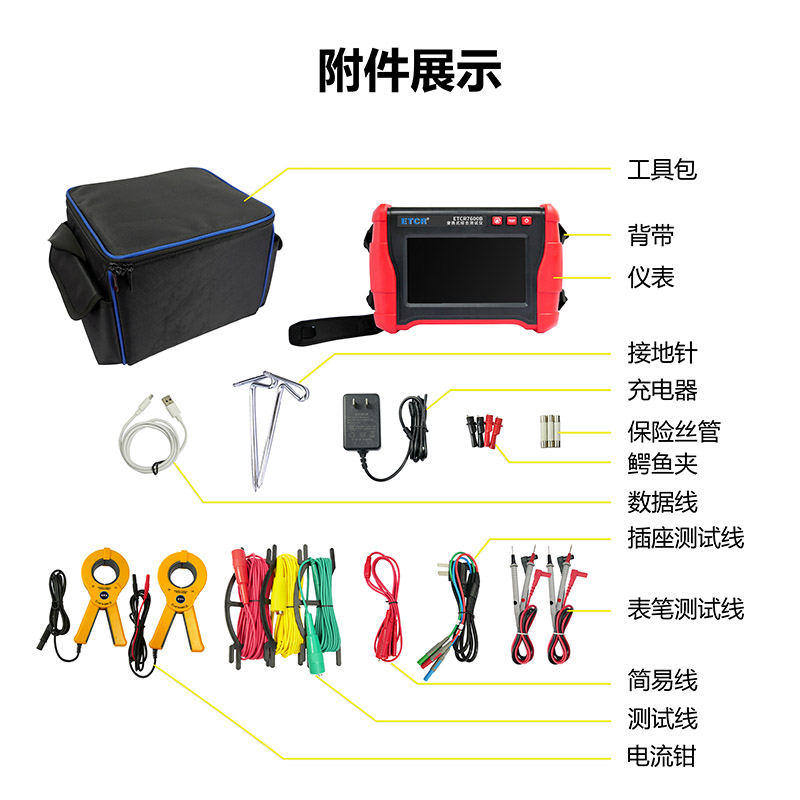

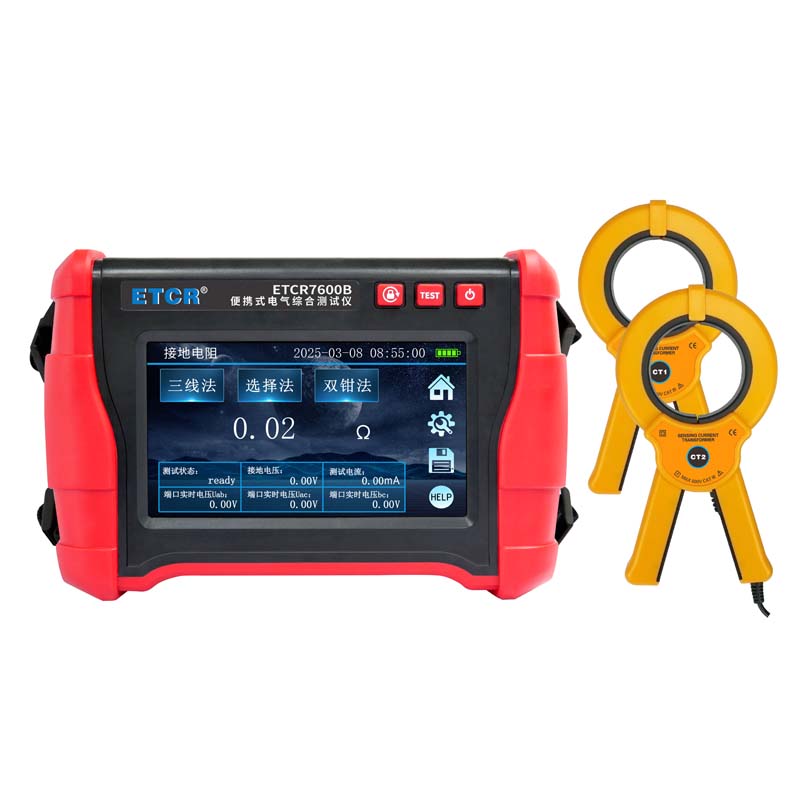

ETCR7600B产品展示.jpg ETCR7600B附件展示.jpg

技术参数

规格名称	规格参数
电源	DC 7.4V 7800mAh 可充锂电池，电池充满约DC 8.4V
显示模式	7寸触摸彩屏

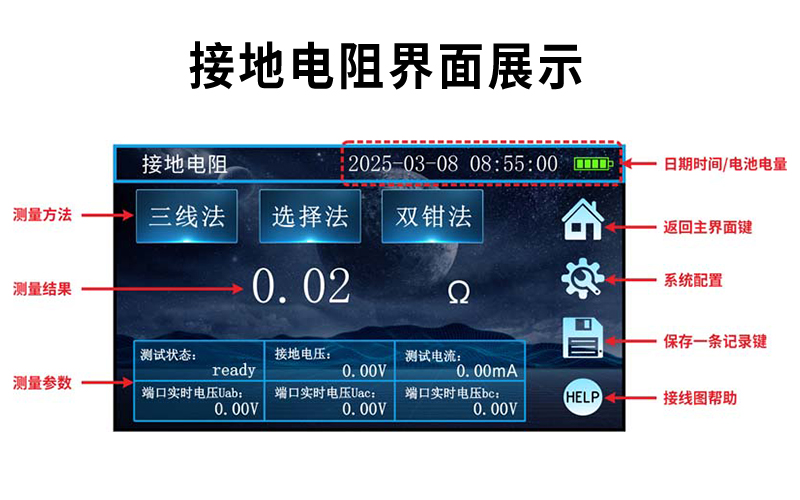

接地电阻测量方法	三线法，双钳法，选择法
接地电阻测量	三线法量程：0.10Ω～3000Ω 选择法量程：0.10Ω～3000Ω 双钳法量程：0.10Ω～100Ω
接地电阻测量	精度：±2%rdg±5dgt
绝缘电阻测量	量程：0.10M～80G
绝缘电阻测量	精度：±3%rdg±5dgt
RCD测量	输出电流档位：自动、15mA、30mA、50mA、60mA、100mA、200mA、500mA
	输出电流精度：±10%rdg+5mA
	跳闸电流量程：3mA～33mA（步进1mA）；10mA～110mA（步进5mA）
	跳闸时间量程：0.0ms～999ms
	跳闸时间精度：±5%rdg±3ms
直流电阻测量	量程：0.001Ω～3000Ω
	精度：±5%rdg±8dgt
	测试电流：300mA MAX
交流电压测量	量程：0.10V～500.00V
交流电压测量	精度：±2%rdg±5dgt
交流电流测量	0mA～600A
交流电流测量	精度：±2%rdg±5dgt
相位量程	0.0°～360.0°
频率量程	45.00Hz～65.00Hz
有功功率量程	0.0W～300kW
无功功率量程	0.0var～300kvar；
视在功率量程	0.0VA～300kVA
功率因数量程	-1.000～1.000
相序测试	有
谐波功能	3次谐波含有率、5次谐波含有率
数据存储	1000组
自动关机	可自设定自动关机时间，0-60分钟，0为关闭
时钟设置	有
电池电量	电池电量符号显示，电量不足时提醒充电
功耗	12W Max
电流钳数量	2个，Φ50mm
过载保护	测量接地电阻：E-P、E-C各端口间AC 280V/3秒
绝缘电阻	10MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61010-4-3，无线频率电磁场≤1V/m
USB通信	具有TYPE-C接口，通过上位机软件存储数据可以上传电脑保存、分析、打印
蓝牙通信	安装APP后，可在移动终端查看测试结果
仪表尺寸	256mm×172mm×82mm
仪表质量	仪表：约1673g(含电池)，总质量：ETCR7600约4.8kg（含附件） ETCR7600B约5.56kg（含附件）
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)； IEC61557-1(接地电阻)；JJG 366-2004(接地电阻表)； JJG 1005-2019 电子式绝缘电阻表；JJG 843-2007 泄露电流测试仪；JJF 1283-2011 剩余电流动作保护器动作特性检测仪校准规范
