产品系列 : 卫星授时远程高压核相仪
用于500kV以下电力线路、高压开关柜或变电所远程核相、相位测试、频率测试、相序判断及验电
核相电压：10V～500kV
远程核相距离：5000m
普通核相距离：200m
相位量程：0°～360°
频率量程：45.0Hz～65.0Hz
存储功能：数据存储200组
语音播报功能
USB通讯接口
可充电锂电池
产品简介
ETCR1500A远程高压核相仪又称卫星授时高压核相仪，同时具备超远距离核相和普通近距离核相功能，采用卫星精准授时技术，实现远距离核相、近距离普通核相、地下室核相、矿井下核相，授时精度小于20nS，实现联合授时，确保核相精准。普通核相距离200m（在空旷场所），卫星核相距离5000m。本核相仪既可以在高压线路，也可以在高压开关柜（中置柜、环网柜等）进行核相，实现从10V～500kV电压等级自动核相、相位测试、频率测试、相序判断、验电及电压等级显示等功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

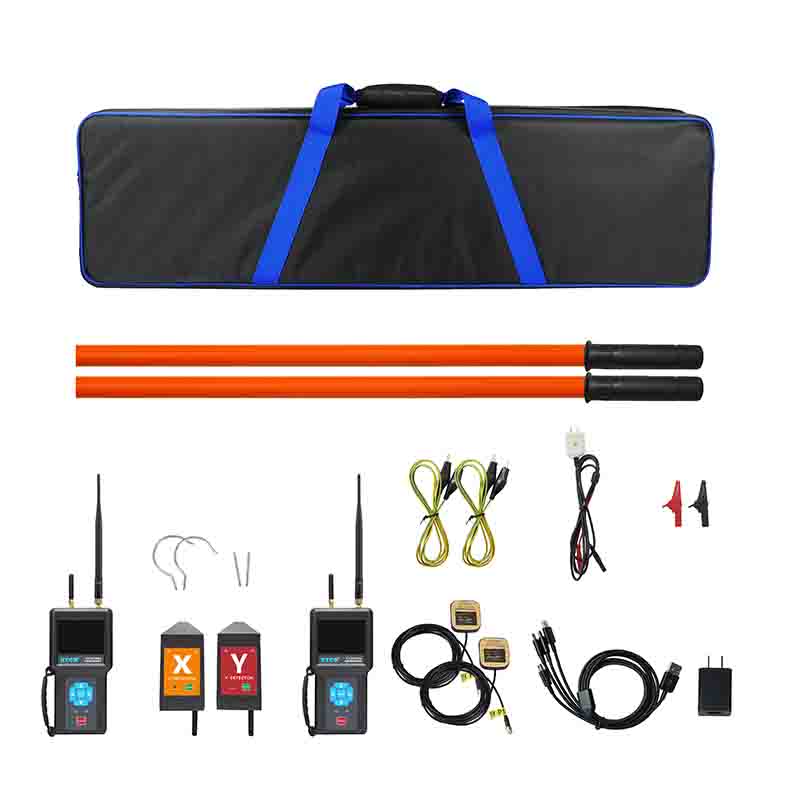

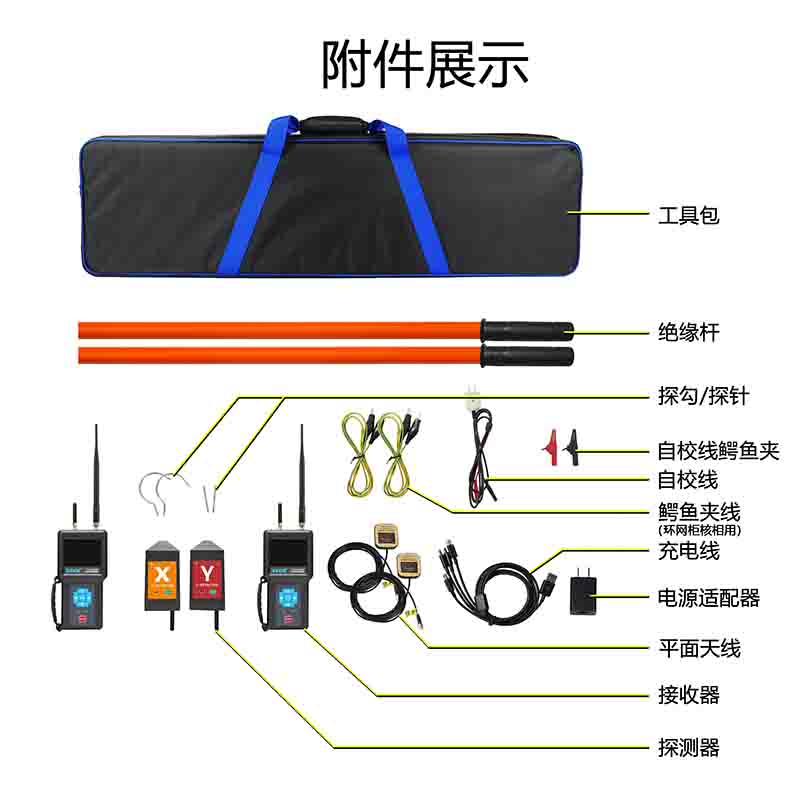

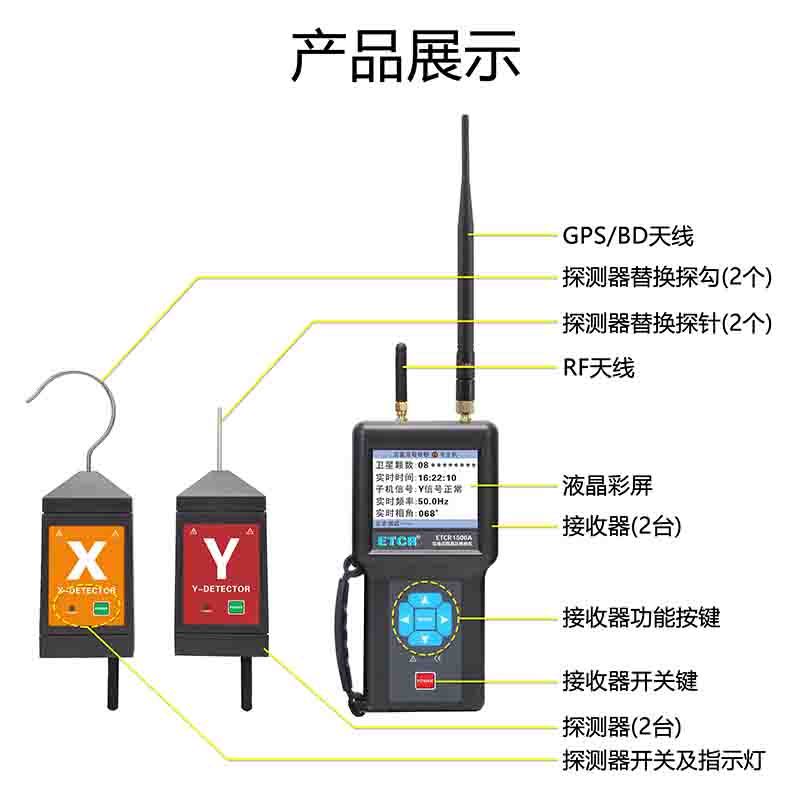

ETCR1500A远程高压核相仪由2个主机、2个探测器、伸缩绝缘杆、监测软件等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果，向量图指示、相位指示清晰直观；具有“X信号正常、Y信号正常、同相、异相”语音提示功能，使测试更简单轻松。
产品特点
1、两种核相模式：卫星远程核相模式、近距离普通核相模式。
2、语音播报功能，语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，向量图指示、相位指示清晰直观。
4、仪表具有验电及电压等级显示功能。
5、存储功能，数据存储200组。
6、USB通讯接口。
7、可充电锂电池。
技术参数
| 规格名称 | 规格参数 |
| 电源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
| LCD尺寸 | 3.5寸真彩屏；显示域：71mm×53mm |
| 核相模式 | 卫星远程核相模式、近距离普通核相模式 |
| 核相方式 | 接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。 |
| 核相电压 | AC 10V～500kV |
| 卫星核相距离 | 5000m |
| 普通核相距离 | 200m |
| 相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
| 量程 | 测试相位：0°～360° |
| 测试频率：45.0Hz～65.0Hz | |
| 精度 | 相位：≤±10° |
| 频率：≤±2Hz | |
| 分辩率 | 相位：1° 频率：0.1Hz |
| 验电指示 | “嘟--嘟--嘟”蜂鸣声 |
| 电压等级显示范围 | 0.4kV～110kV |
| 卫星授时精度 | 小于20nS |
| 搜星指示 | 搜索卫星时动态显示“----”符号 |
| 搜星时间 | 首次搜星时间约2分钟，搜星成功后第二次开机搜星时间约15秒，后续热启动约1秒。 |
| 无卫星持续时间 | 搜星成功后，到无卫星信号尝试继续核相，可持续1小时，完全满足地下室核相、电房室内核相等 |
| 自动切换 授时模式 | 根据卫星信号强弱，自动切换卫星接收核相与授时核相，无需选择卫星模式还是授时模式。 |
| 显示速率 | 2次/秒 |
| 数据存储 | 200组(掉电不会丢失数据) |
| 自动关机 | 普通核相模式开机约15分钟无操作自动关机 卫星远程核相模式开机约45分钟无操作自动关机 |
| 电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
| 额定电流 | 探测器：30mA max；主机：150mA max |
| 仪器尺寸 | 主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
| 仪表质量 | 主机：约415g×2个（含电池）；探测器：约156g×2个（含电池）；总质量：约7.79kg（含附件） |
| 伸缩绝缘杆长度 | 约4300mm |
| 绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
| 外界干扰 | 无特强电磁场；无433MHz同频干扰 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 核相距离 | 核相电压 | 相位测试 | 频率测试 | 存储功能 |
| ETCR1050无线高压相序测试仪 | 200m | 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500A无线远程高压核相仪 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500B卫星授时远程高压核相仪 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1520无线环网柜核相仪 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1540无线中置柜核相仪 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1560多功能无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储300组 |
| ETCR1560A多功能无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储140组 |
