产品系列 : 单相/三相功率记录仪
主要功能
在线监测与记录单相电力的工作电流、电压、频率、功率。用于低压线路及用电设备的故障排查、线路检修。
输入通道：2通道（1路电流、1路电压）
电压量程：0.01V～600V
电流量程：1mA～400A
电流钳钳口尺寸： 32mm×42mm
续航时间：48小时
存储间隔时间：1s～99min可自行设定
存储数据：20万组
上传接口：USB
下载速度：2MB/Min
产品简介
产品简介

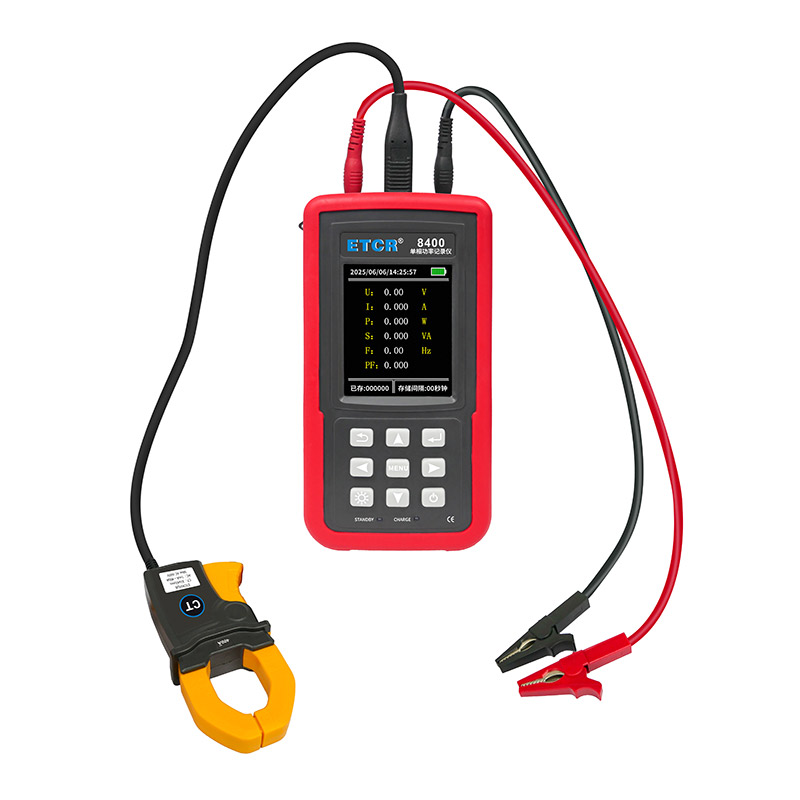

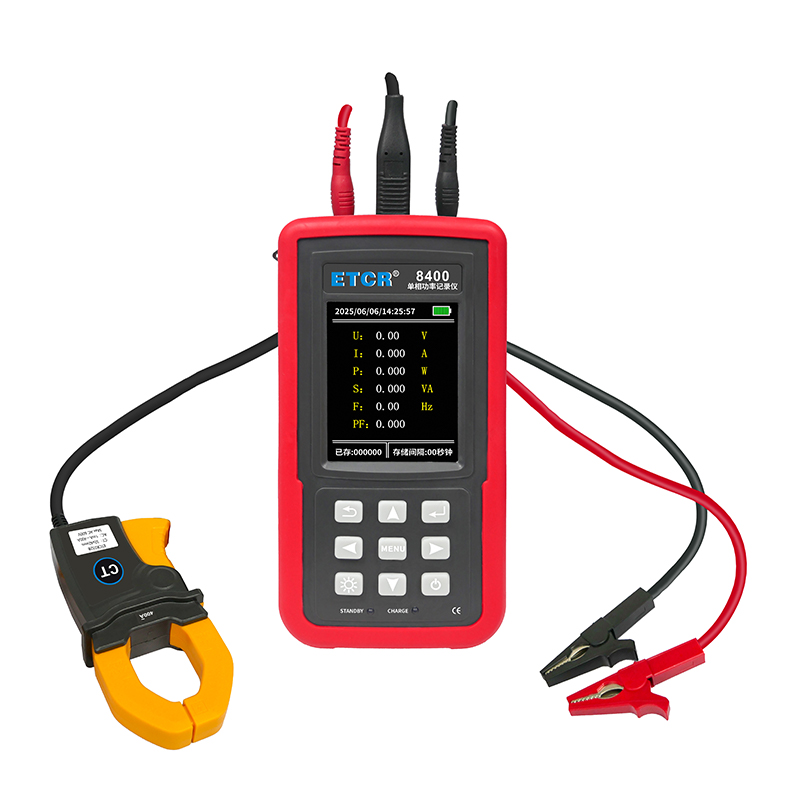

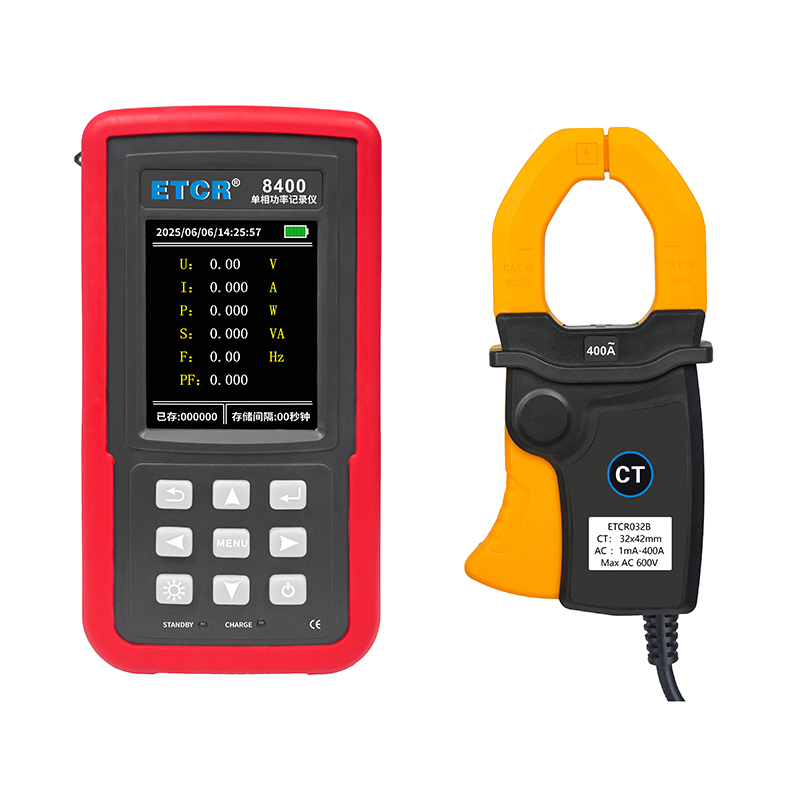

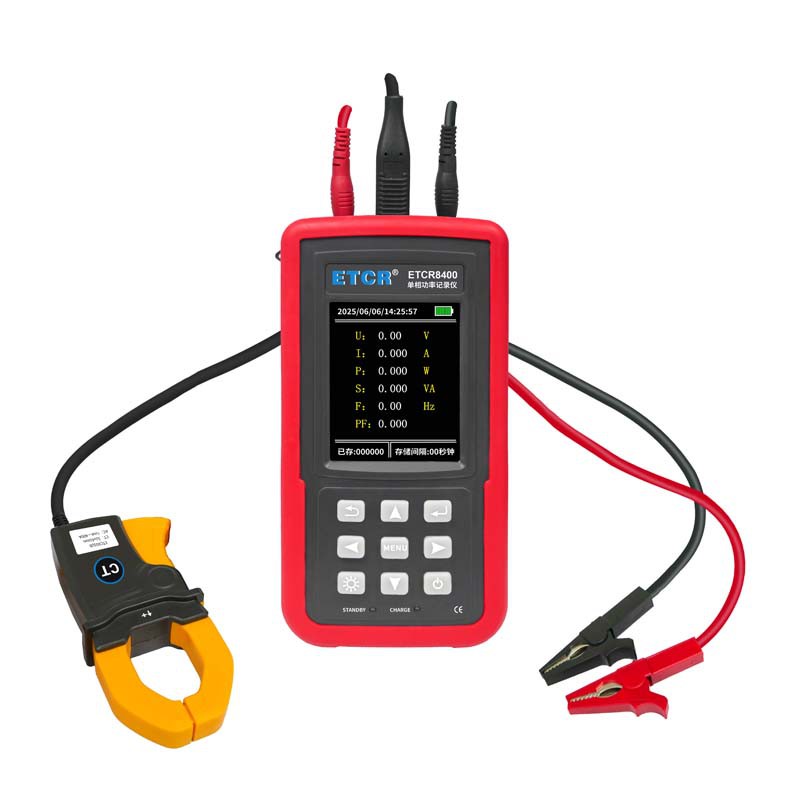

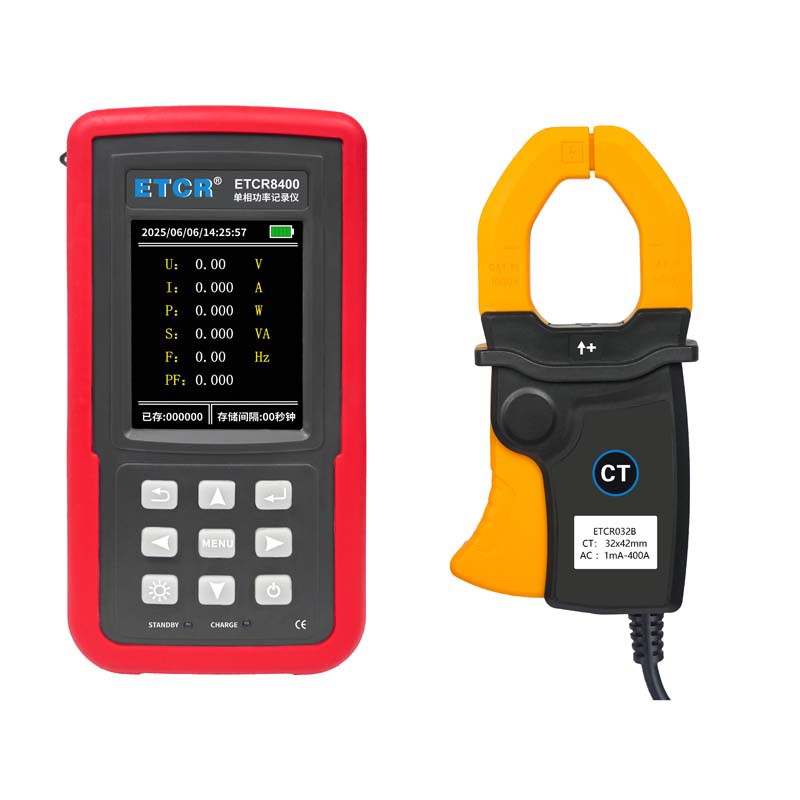

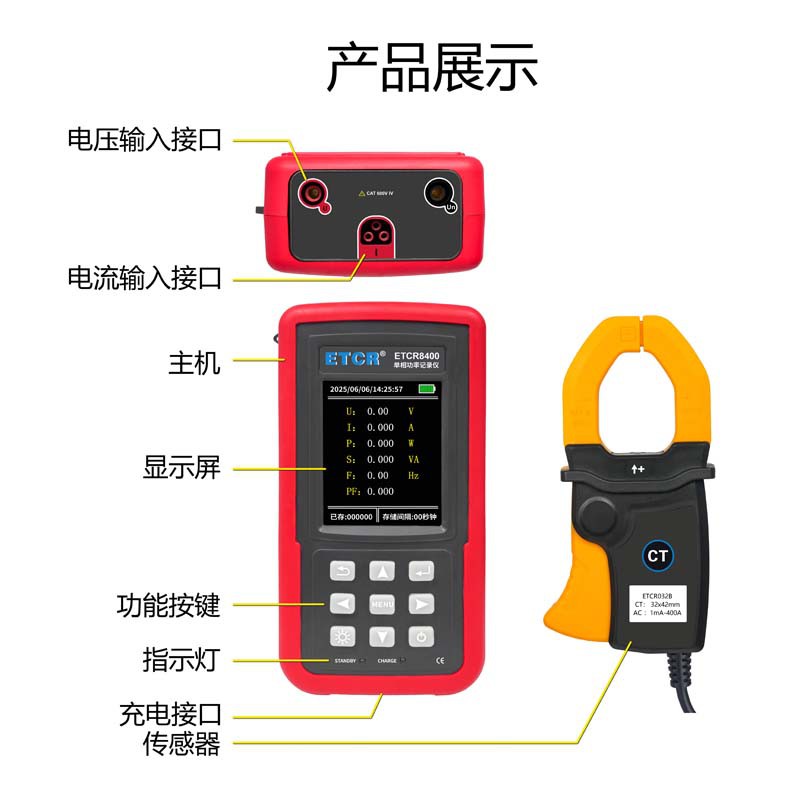

ETCR8400单相功率记录仪用于在一段时间内监测与记录单相电力的工作电压、电流、频率、功率设备。记录可输入2通道（1路电压和1路电流），可以通过USB通信线与电脑连接，把记录结果下载到电脑，以便数据保存和分析。记录仪由主机、电流钳、电源适配器、通信线、数据上传软件等组成，可广泛应用在380/220V电力系统中的故障排查，线路检修，为用电检查人员提供安全、准确、便捷的电力仪器。

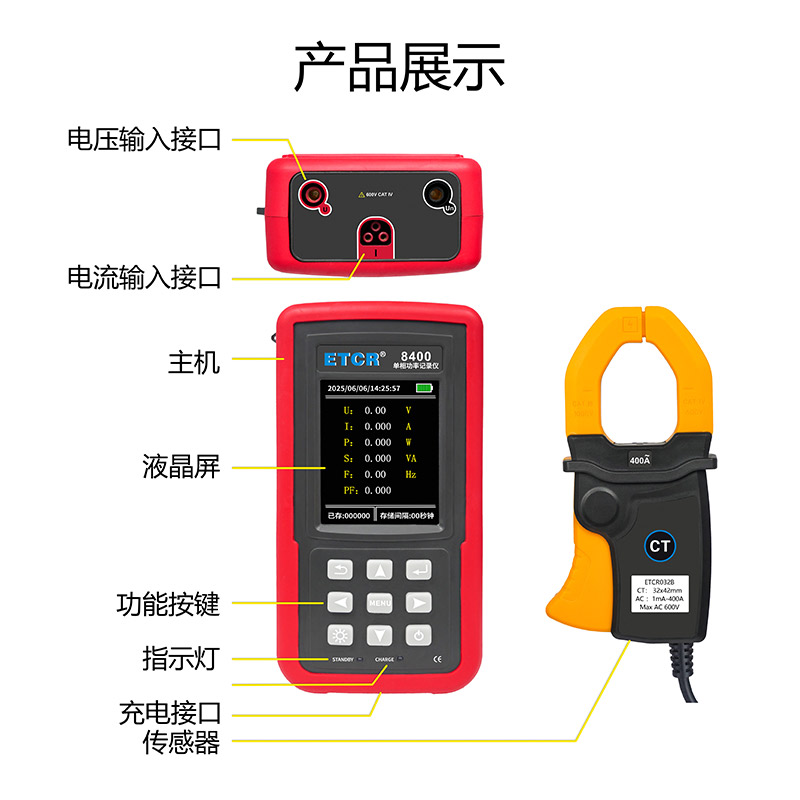

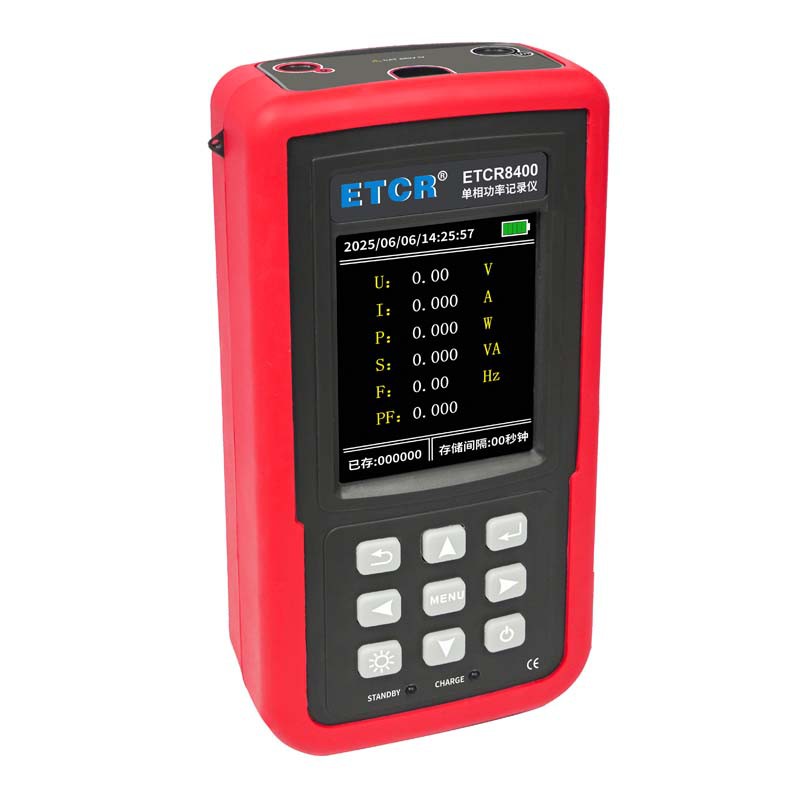

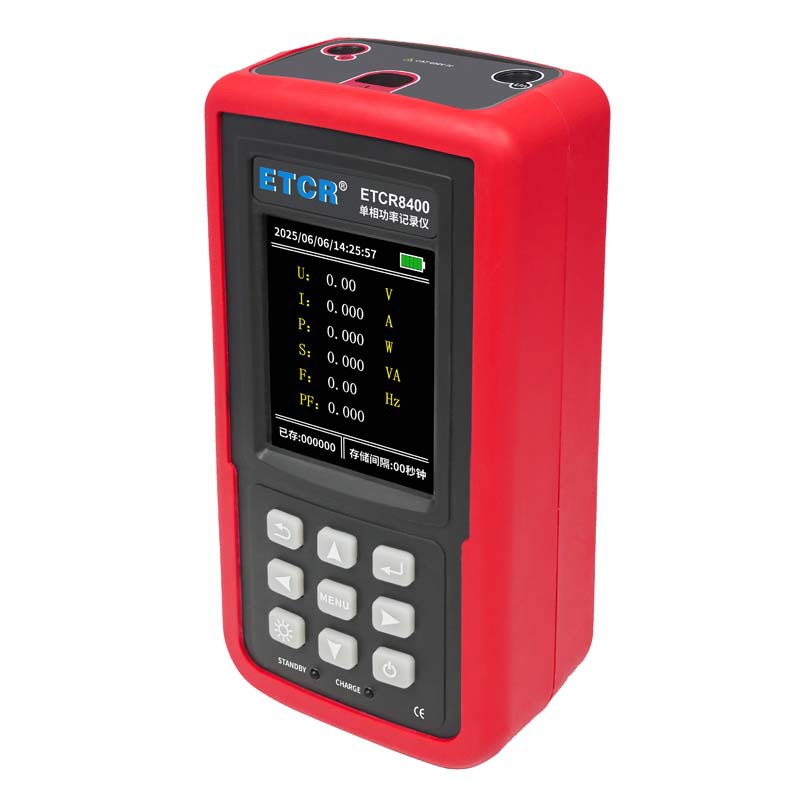

主机采用LCD显示，同屏显示一通道工作电压、电流、频率、功率等实时测试数据，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，五格电量显示，熄屏下续航最多可以持续记录2天。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储20万组数据，具有自动存储间隔时间设定功能，记录周期从1s～99min内设置。
产品特点
1、单相电流、电压输入。
2、记录间隔时间自设定。
3、大容量锂电池，充满电时续航时间48小时。
4、超大存储空间，存储20万组数据。
5、USB通信接口及上位机软件，记录结果下载电脑，便于保存和分析。
技术参数
电 源 | 可充电锂电池DC3.7V 5200mAh |
显示模式 | 2.8寸TFT彩色液晶屏；显示域58mm×44mm |

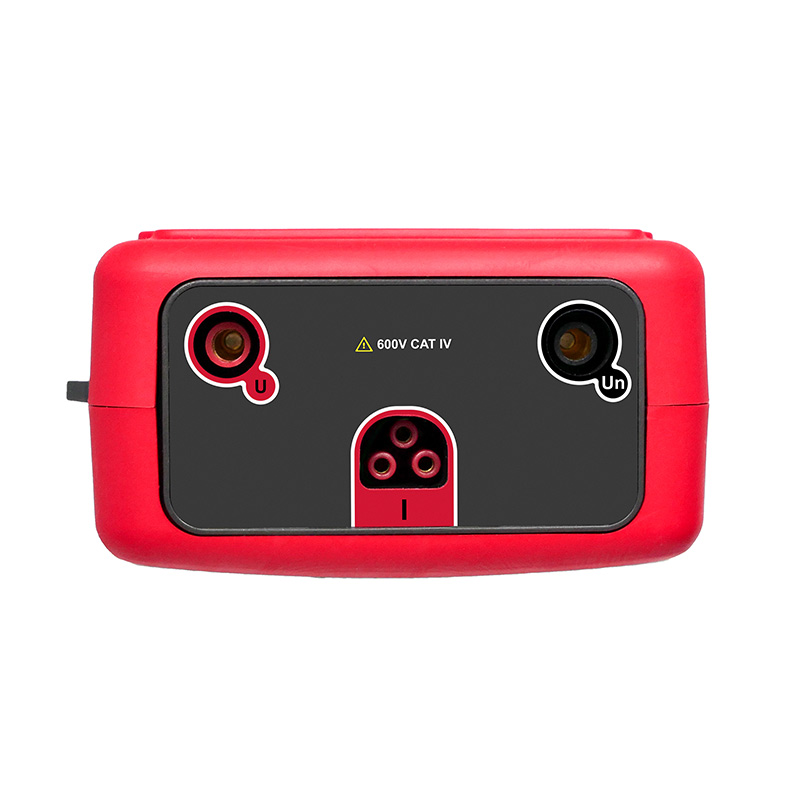

输入通道 | 2通道（1路电流、1路电压） |
电压测量 | 量程：0.01V～600V； 分辨率：0.01V； 精度：±1.5%rdg±5dgt |
电流测量 | 量程：1mA～400A； 分辨率：0.01A； 精度：±1.5%rdg±5dgt |
有功功率测量 | 量程：0.01mW～240kW； 分辨率：0.01mW； 精度：±1.5%rdg±5dgt |
视在功率测量 | 量程：0.01mVA～240kVA； 分辨率：0.01kVA； 精度：±1.5%rdg±5dgt |
功率因数测量 | 量程：-1.000～1.000； 分辨率：0.001； 精度：±0.03 |
频率测量 | 量程：45Hz～65Hz； 分辨率：0.01Hz； 精度：±1.5%rdg±5dgt |

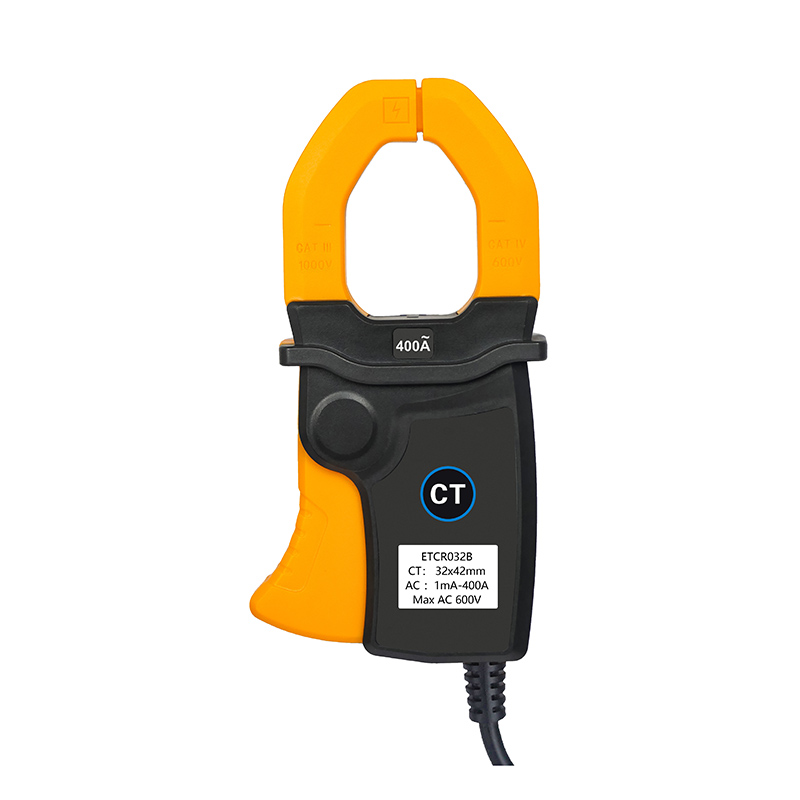

钳口尺寸 | 32mm×42mm |
主机尺寸 | 170mm×87mm×48.5mm |
质 量 | 约 1.6kg（含附件） |
存储间隔 | 1s～99min可自行设定 |
续航时间 | 充满电时48小时 |
记录时间 (外置电源) | 1秒间隔，可连续记录50小时 |
10秒间隔，可连续记录20天 | |
1分钟间隔，可连续记录125天 | |
数据存储 | 20万组（掉电或更换电池不会丢失数据）；1组数据为同时记录6路的数据。 |
通信接口 | TYPE-C接口 |
下载速度 | 2MB/Min |
上位机系统要求 | 2000/XP/Vista |
工频频率 | 50/60Hz |
线路电压 | AC600V以下线路测试 |
电池电量 | 五格电量显示，电量为零格时表示电池电压＜3.3V，请及时充电。 |
额定电流 | 关闭背光下约100mA，开启背光最大170mA |
工作温湿度 | -20℃～50℃；80%RH以下；（-10℃以下或40℃以上误差影响量为1%） |
存放温湿度 | -10℃～60℃；70%RH以下 |
绝缘电阻 | 100MΩ或更大,1000V |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) |

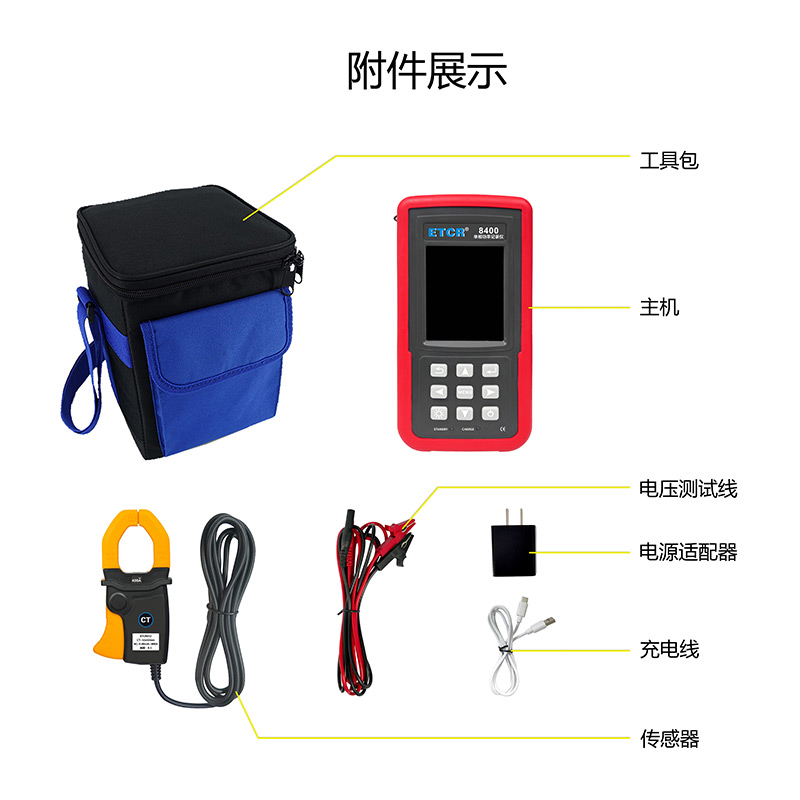

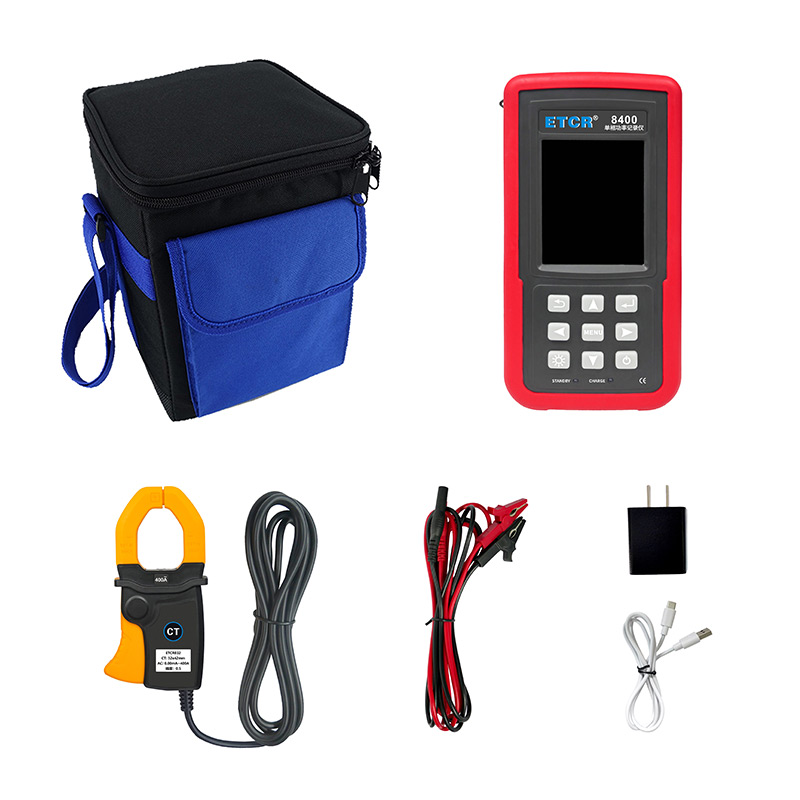

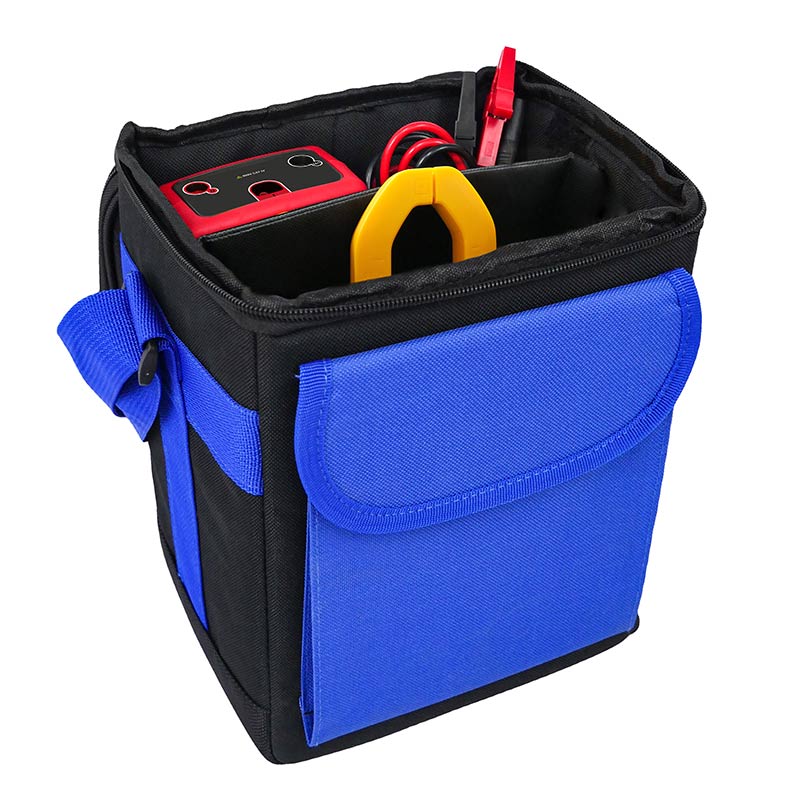

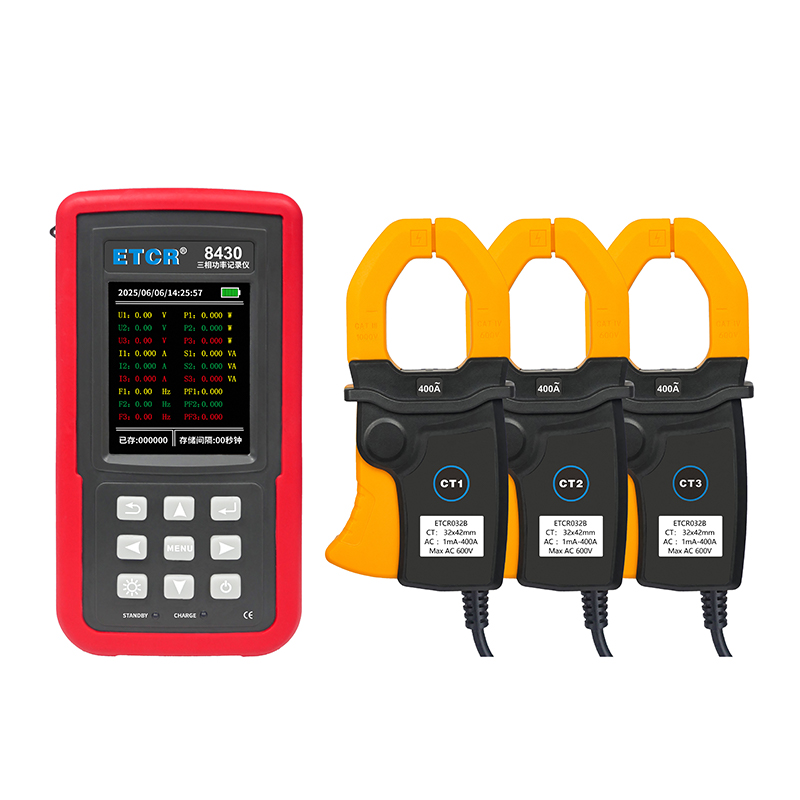

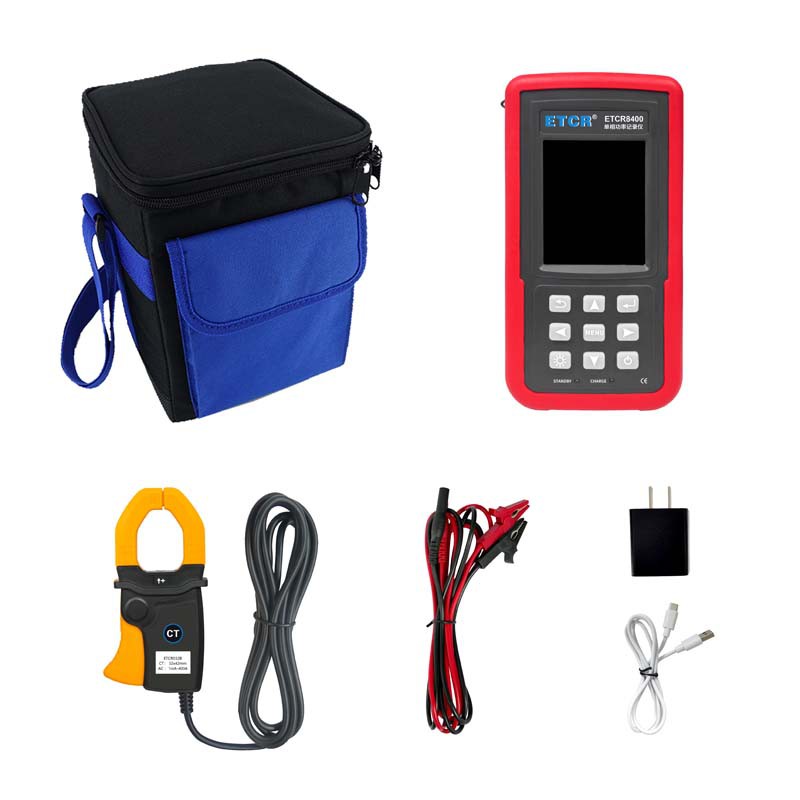

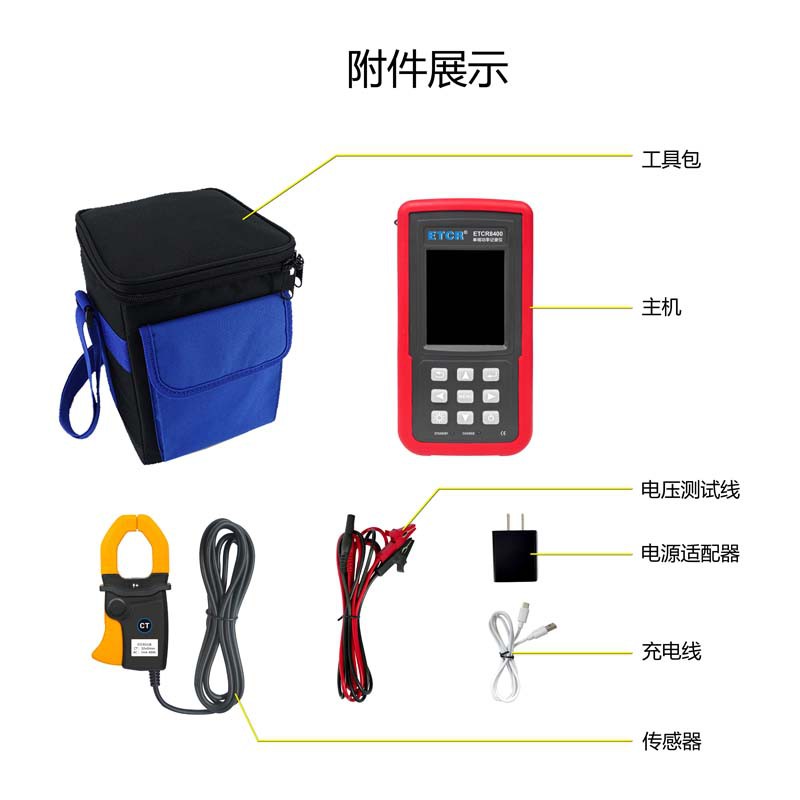

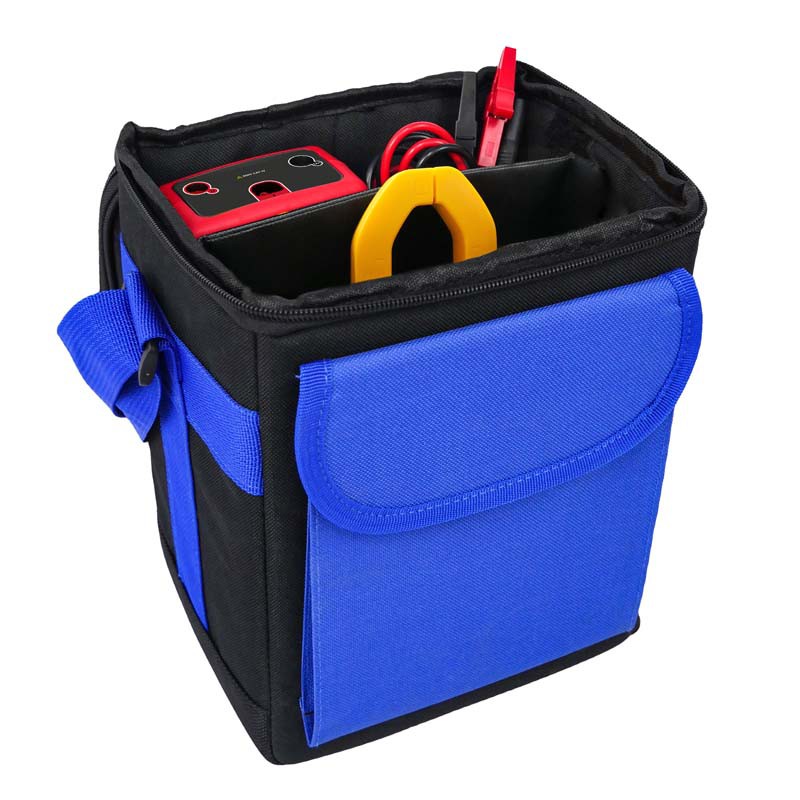

随机附件 | 主机1件；互感器1个（ETCR8400）/3个（ETCR8430）；电压输入线2条（ETCR8400）/4条（ETCR8430）；数据线1个；电源适配器1个；工具包1件 |
