产品简介
ETCR4400多功能三相相位伏安表又称三钳相位伏安表、三相相位伏安测试仪、手持式相位测试仪、便携式相位表 、矢量图分析仪，，是一款触摸屏的多功能仪表，可以测量电压幅值、电流幅值、电压相位、电流相位、频率、功率、有功功率、无功功率、谐波，并且能够实时显示三相电压和三相电流的矢量图。此外还可以判断三相相序、感性、容性电路，测试二次回路，检查电度表的接线正确与否，检修线路设备等。本产品操作简单、使用方便、测量快速、稳定、结果可靠。广泛适用于电力、石油化工、冶金、铁路、气象等单位。

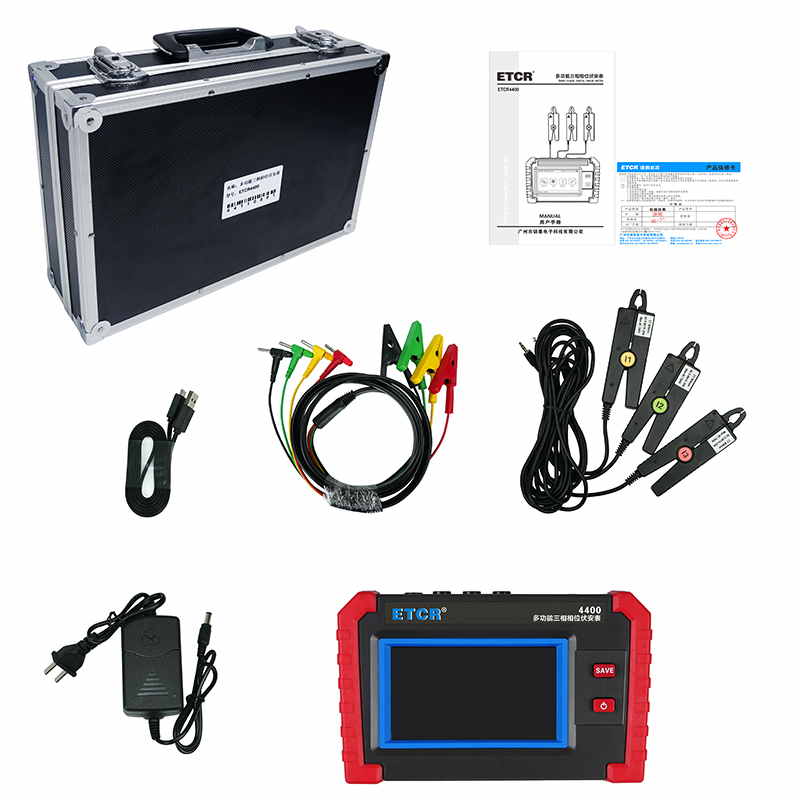

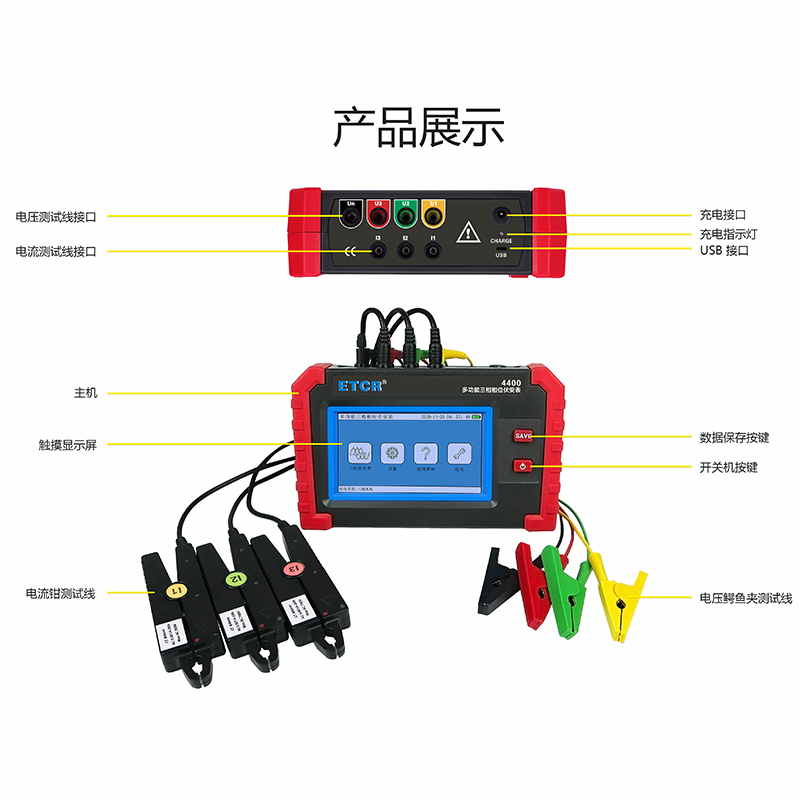

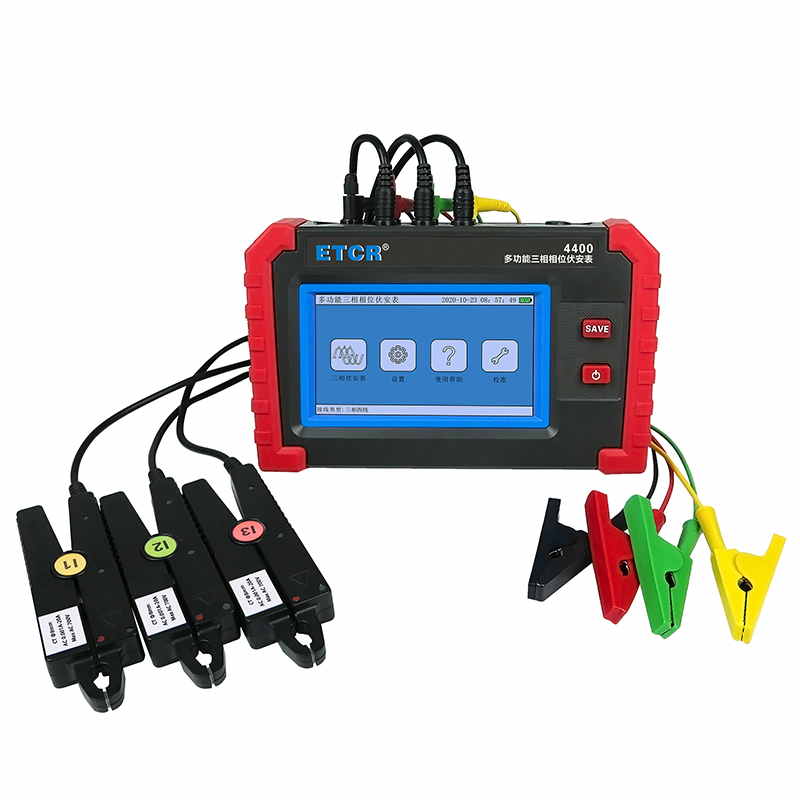

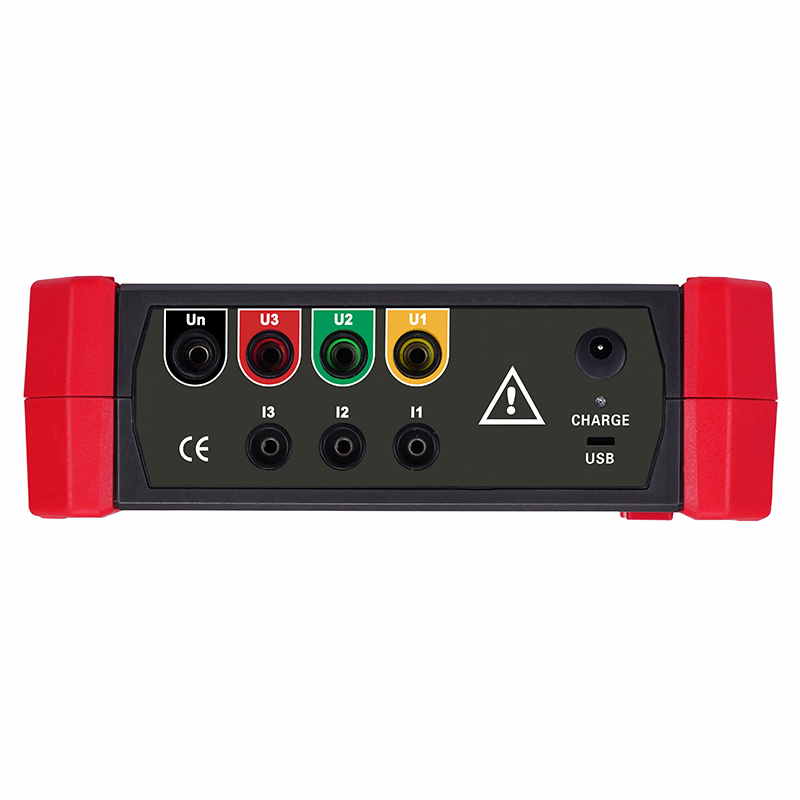

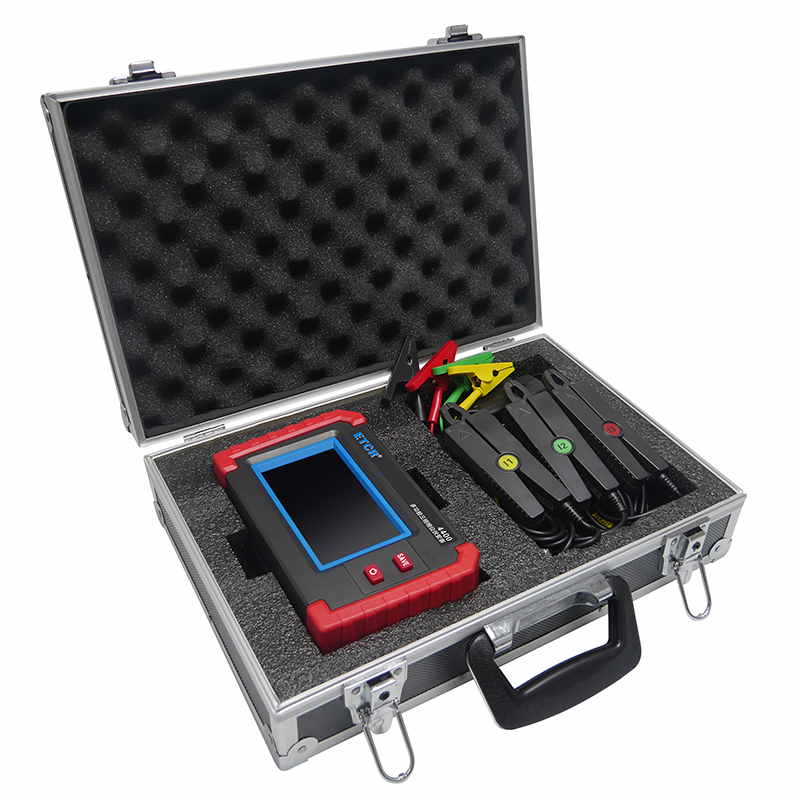

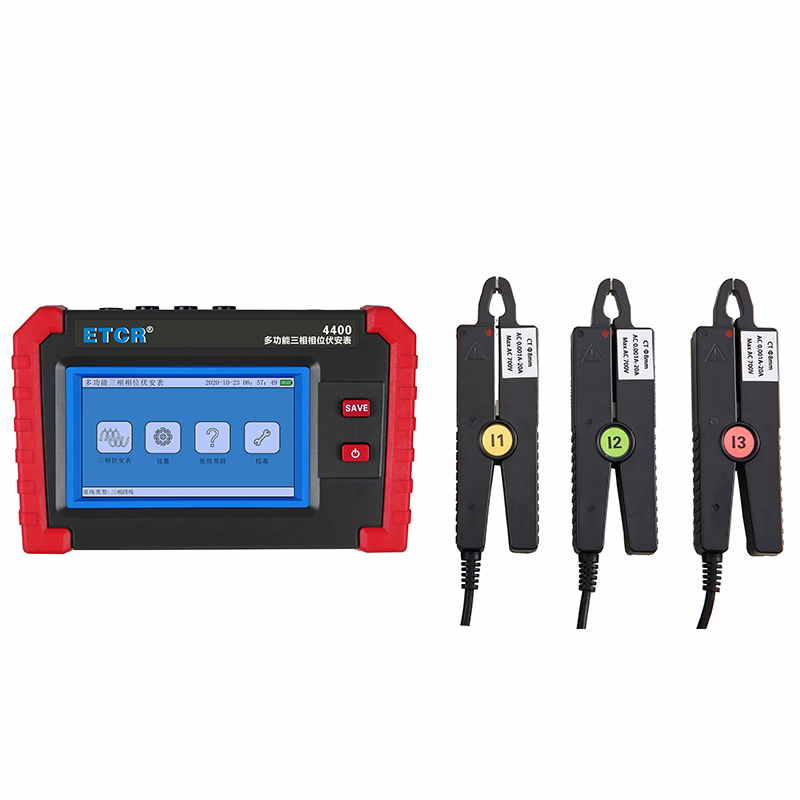

ETCR4400多功能三相相位伏安表由主机与电流钳、电压测试线组成。采用5寸触摸彩屏、中文界面、功能直达、自动测量、操作简易快捷，准确可靠，同时仪表采用大容量可充电锂电池、具有数据存储、数据查阅、自动关机、USB数据上传导出等功能。由于本仪器采用专用计量芯片，所以本仪表具备非常高精度的电参数测量，能够实时显示待测参数的变化，同时具备一键保存数据的功能。
产品特点
1、测量精度高，电压、电流精度达0.3级；相位精度达±0.3°；
2、可单相、两相、三相测量模式；三相四线制与三相三线制测量模式；
3、分析测量电压和电流21次以内的谐波；
4、测量人员只需接线操作，仪器自动测量，实时更新数据，便于现场分析；
5、仪器采用完全隔离技术，避免安全事故的发生；
6、触摸彩屏，中文界面，操作简易快捷 。
7、存储功能，数据存储1000组。
8、USB通信接口。
9、可充电锂电池。
技术参数
1、量程与基本误差
| 测量类型 | 测量范围 | 精度 | 分辨率 |
| 电压 | 2V～100V | ±0.3%Fs | 0.0001V |
| 100V～700V | 0.0001V | ||
| 电流 | 0.001A～A | ±（0.3%FS+0.2%rdg） | 0.0001A |
| 1A～10A | 0.0001A | ||
| 10A～20A | 0.0001A | ||
| 谐波 | 2～21次 | - | - |
| 相位 | 0°～360° | ±1° | 0.1° |
| 频率 | 45Hz～65Hz | ±0.03Hz | 0.0001Hz |
| 功率(包括有功、无功、视在功率) | 0.002W～1000W | ±0.3%Fs | 0.0001W |
| 1000W～10000W | 0.0001W | ||
| 10000W～14000W | 0.0001W | ||
| 功率因数 | -1.000～1.000 | ±0.03 | 0.001 |
2、一般规格
| 规格名称 | 规格参数 |
| 电源 | DC 7.4V 5200mAH可充电锂电池 |
| 显示模式 | 5寸触摸彩屏 |
| LCD尺寸 | 108mm×65mm |
| 功能选项 | 触摸屏选择 |
| 电压量程 | 0V～700V |
| 电流量程 | 0.1mA～20A |
| 相位量程 | 0°～360° |
| 频率量程 | 45Hz～65Hz |
| 功率量程 | 0W～14000W |
| 功率因数 | -1.000～1.000 |
| 谐波 | 2～21次 |
| 主机尺寸 | 210mm×129mm×68mm |
| 质量 | 主机：约876g（含电池）；电流钳：约168g×3个；总质量：约4.13kg（含附件） |

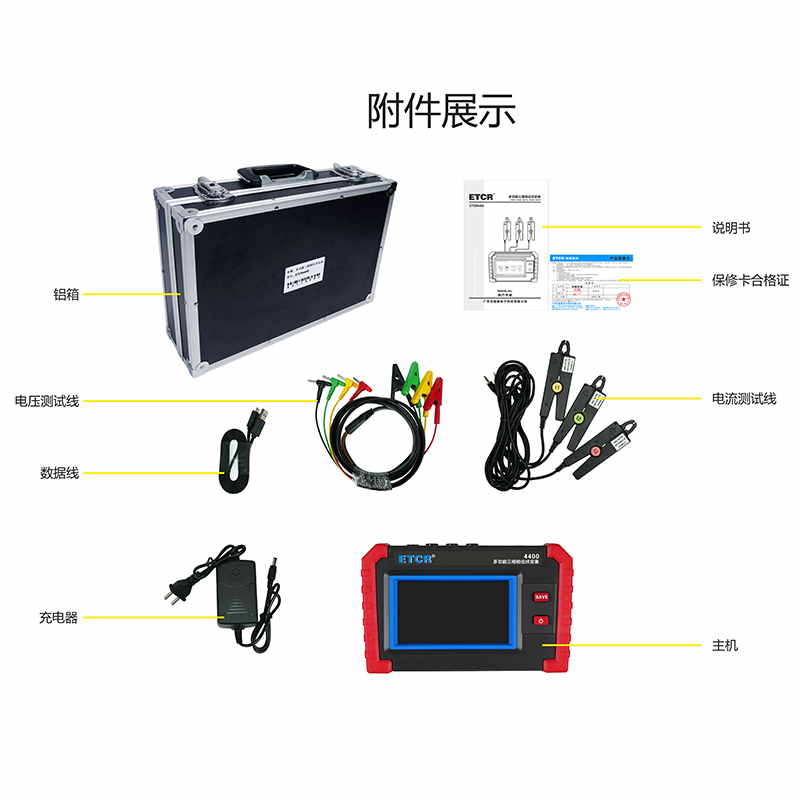

| 测试线 | 黄、绿、红、黑色电压测试线，各1根 |
| 钳口尺寸 | Φ8mm |
| 数据存储 | 1000组 |
| 数据查阅 | 有 |
| 数据上传 | USB接口，测试记录数据上传计算机，可导出为Excel格式。 |
| 电池电压 | 电池电量指示显示，电池电压低于10%时提醒及时充电 |
| 自动关机 | 开机后15分钟无操作自动关机，关机前提醒关机 |
| 工作时间 | 充满电时，持续工作时间约12小时 |
| 功耗 | 工作（背光为50）：320mA； |
| 输入阻抗 | 测试电压输入阻抗为：1MΩ |
| 耐压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
| 绝缘 | 仪表线路与护套外壳之间≥100MΩ |
| 结构 | 双重绝缘，带绝缘防振护套 |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
| 工作条件 | 温度：-20 ～ 50℃，相对湿度：0 ～ 95%HR无冷凝 |
| 存储条件 | 温度：-30 ～ 60℃，相对湿度：0 ～ 75%HR |
型号对比
| 产品图片 | 产品型号名称 | 钳口尺寸 | 相位 | 电压量程 | 电流量程 | 功率量程 | 谐波 | 其他 |

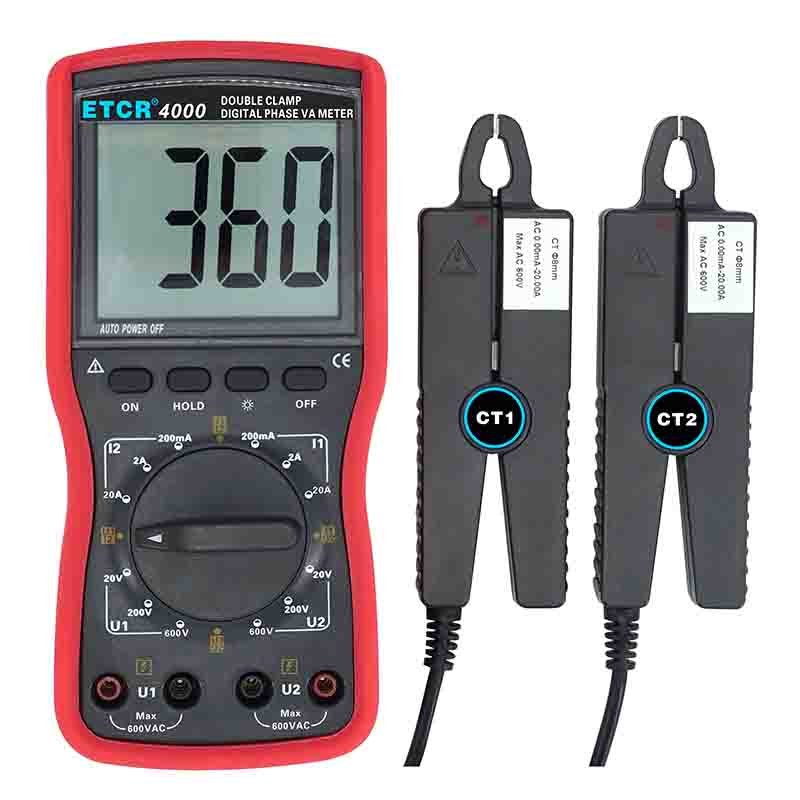

| ETCR4000数字双钳相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | -- | -- | |

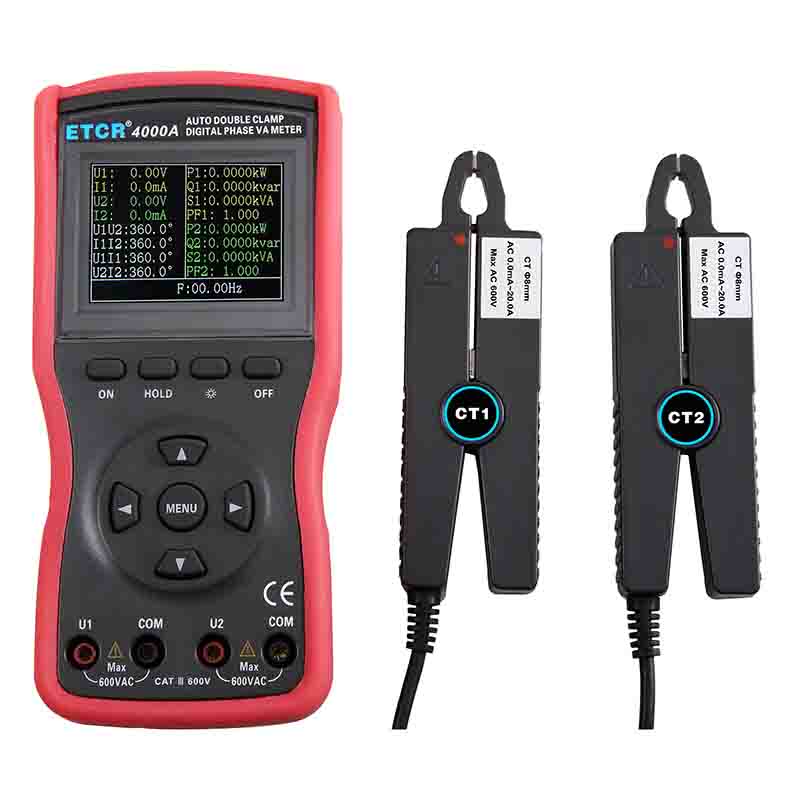

| ETCR4000A智能型双钳数字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

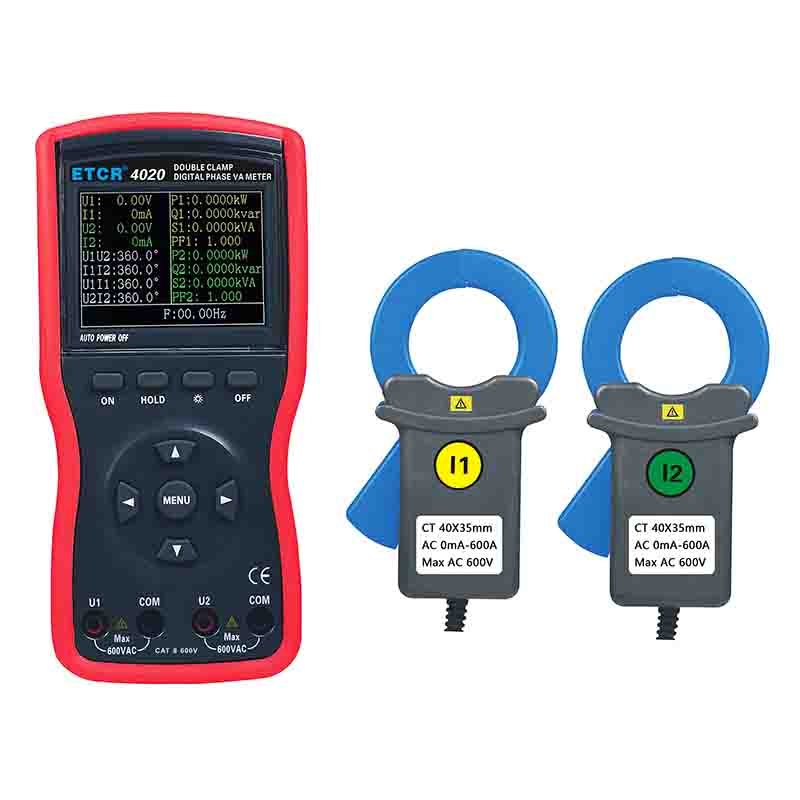

| ETCR4020大口径双钳数字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |

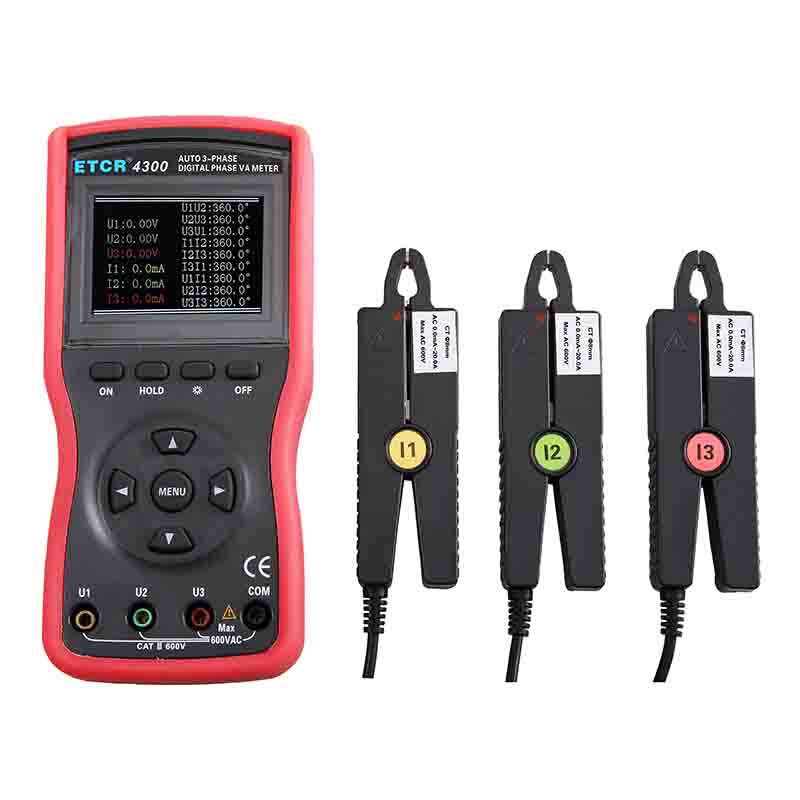

| ETCR4300三相数字相位伏安表 | Φ8mm | 0～360° | 0.00V～600V | 0mA～600A | 0.0W～12kW | -- | |

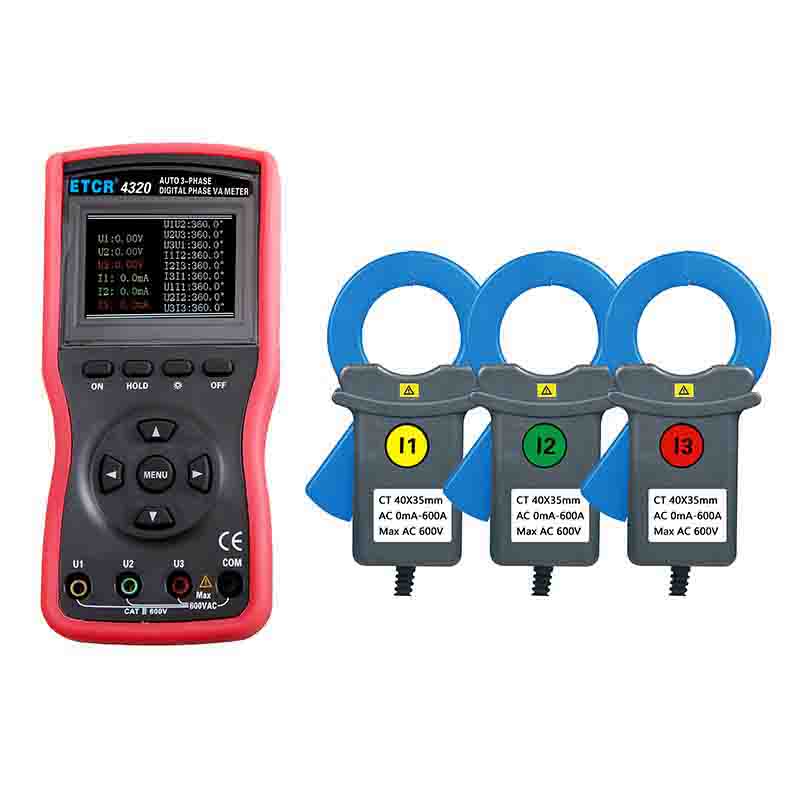

| ETCR4320大口径三相数字相位伏安表 | Φ40mm | 0～360° | 0.00V～600V | 0.0mA～20.0A | 0.0W～360kW | -- | |
| ETCR4400多功能三相相位伏安表 | Φ8mm | 0～360° | 0.00V～700V | 0.0mA～20.0A | 0.0W～140kW | 2～20次 | 锂电池、蓝牙 |
