产品简介
ETCR1600无线高压核相仪又称无线高压核相器、语音高压核相仪、10kV核相器、35kV核相器，核相仪既可以在高压线路，也可以在高压开关柜（中置柜、环网柜等）进行核相，实现从220V～220kV电压等级自动核相、相位测试、频率测试、相序判断、验电及电压等级显示等功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

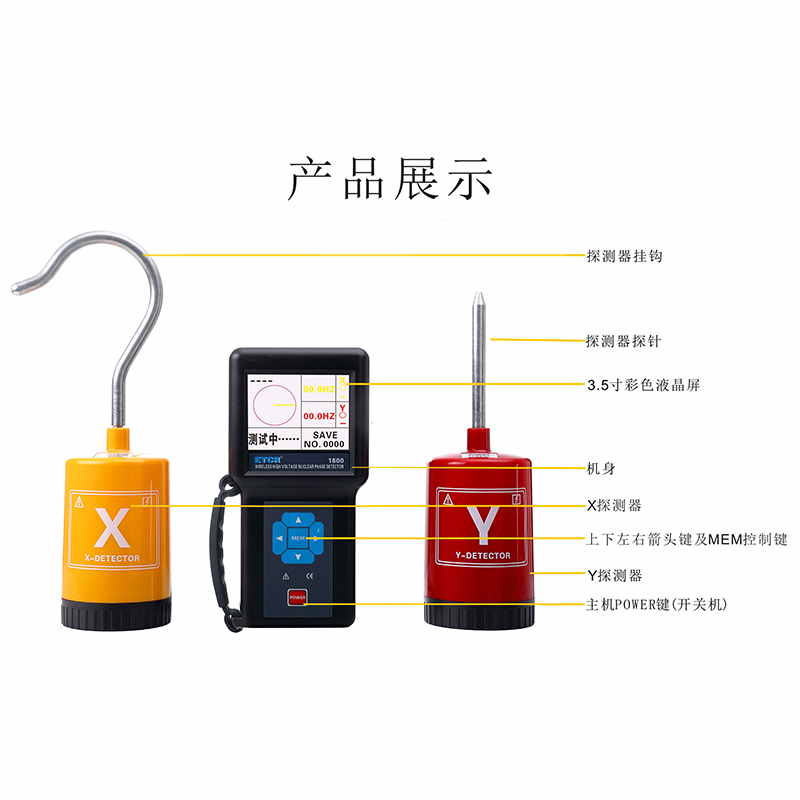

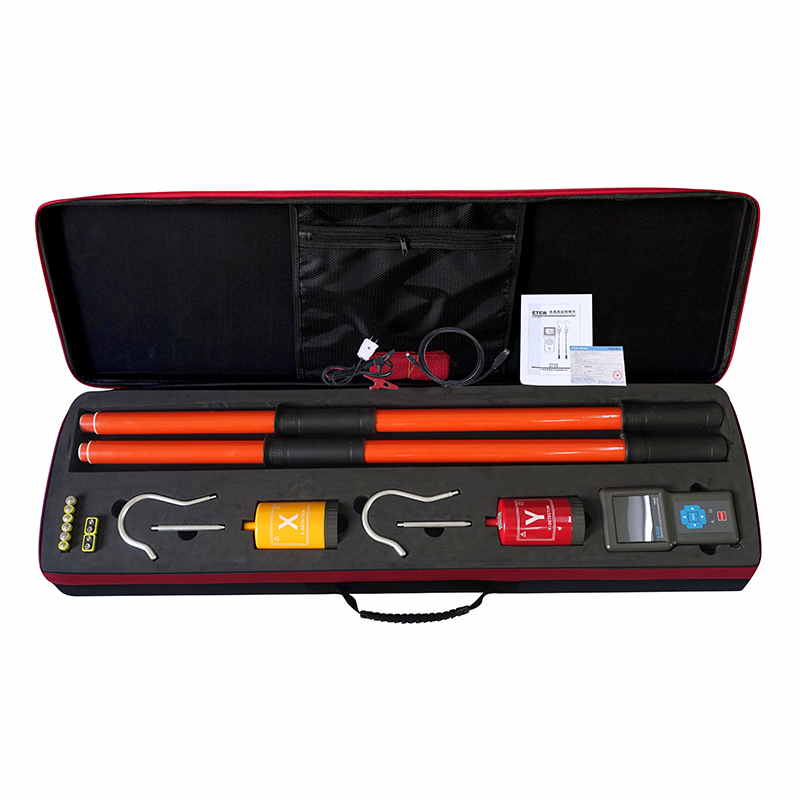

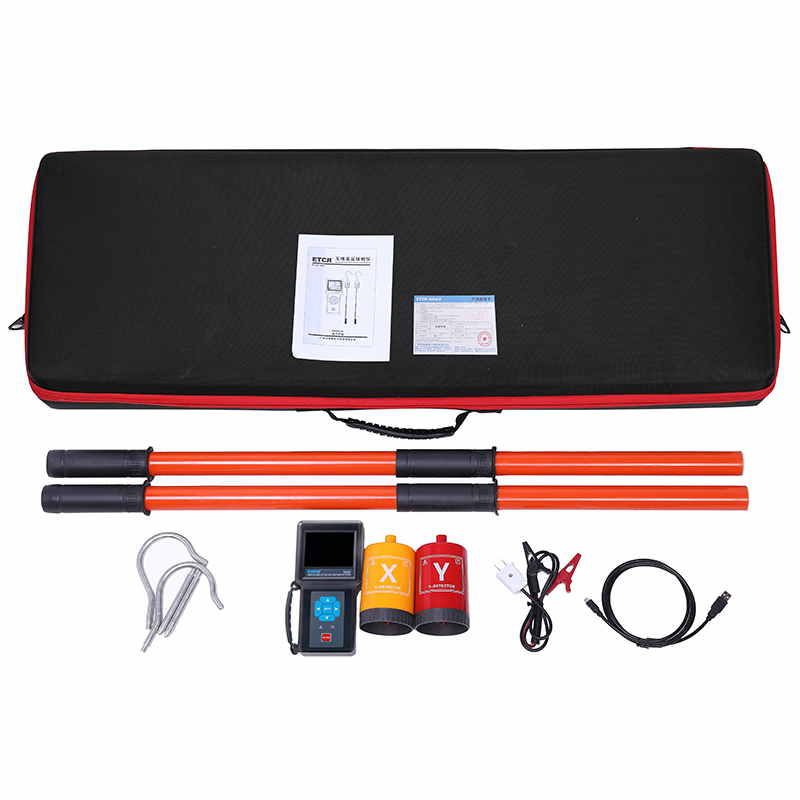

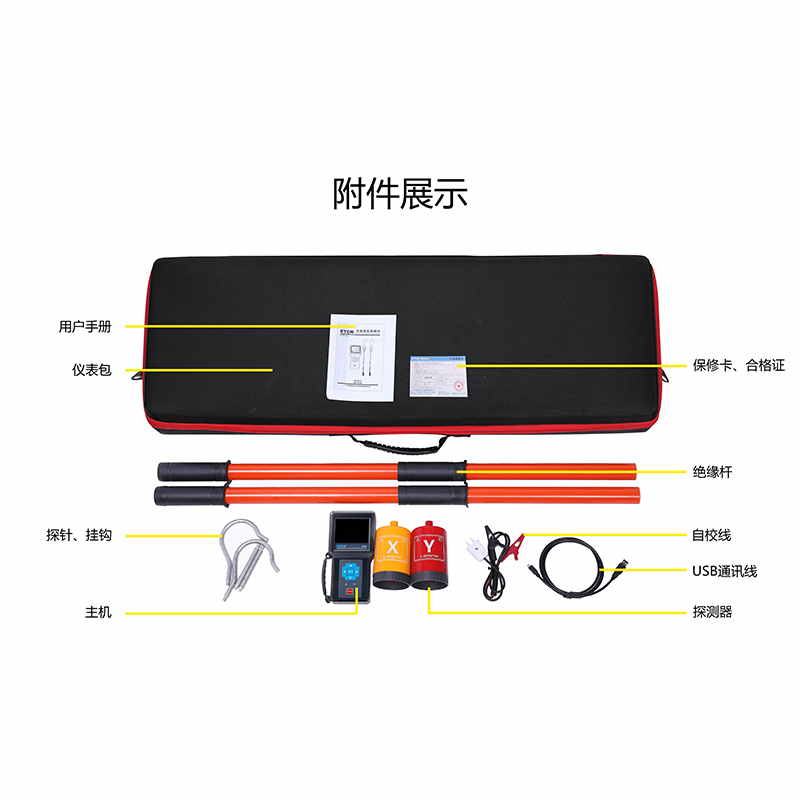

ETCR1600无线高压核相仪由主机、2个探测器、伸缩绝缘杆、数据上传软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果，向量图指示、相位指示清晰直观，具有“X信号正常、Y信号正常、Z信号正常、正相序、反相序、同相、异相”等语音提示功能，使测试更简单轻松。仪表有USB通信接口，存储数据可上传电脑进行历史数据读取、查阅、保存、打印。
产品特点
1、采用无线传输技术、核相距离200米，核相准确操作便捷。
2、语音播报功能，语音提示：“X信号正常、Y信号正常、Z信号正常、正相序、逆相序”。
3、声光指示功能：核相时探测器发出有声光指示。

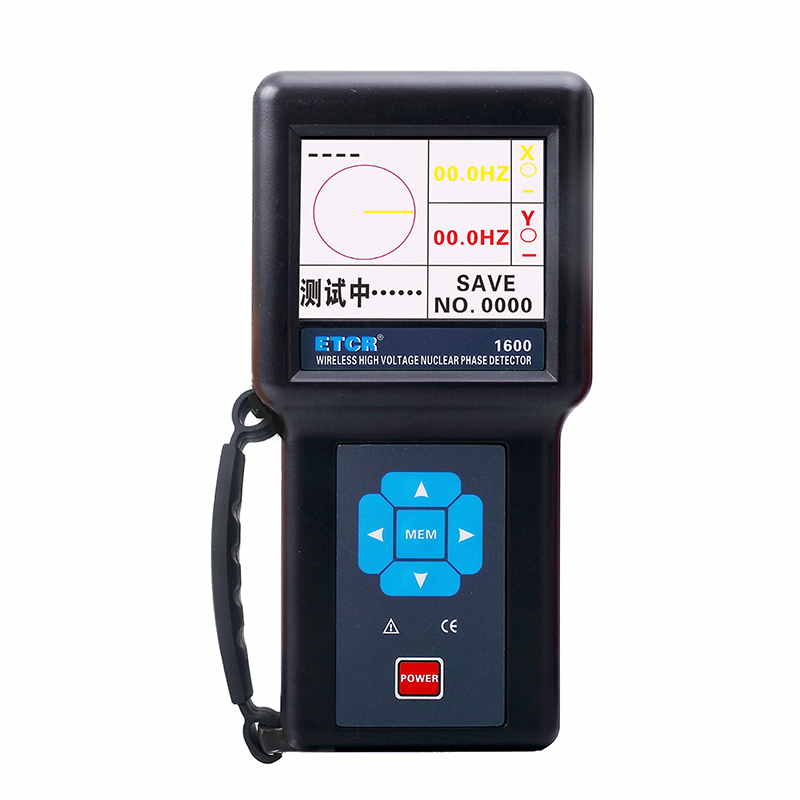

4、采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，向量图指示、相位指示清晰直观。
5、存储功能，数据存储9999组。
6、USB通讯接口。
技术参数
| 规格名称 | 规格参数 |
| 电源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: 锌锰干电池6F22、9V |
| LCD | 3.5寸彩屏；显示域：71mm×53mm |
| 核相方式 | 接触式核相：35kV以下的线路 非接触式核相：当线路电压超过35kV时，必须采用非接触核相 |
| 核相电压 | 220V～220kV |
| 核相距离 | 60米 |
| 相别定性 | 同相:－25°～25°；异相: 95°～145°和215°～265° |
| 量程 | 测试相位：0.0°～360.0° |
| 测试频率：45.0Hz～65.0Hz | |
| 精度 | 核相：≤±12° |
| 频率：≤±2Hz | |
| 分辩率 | 相位：0.1° 频率：0.1Hz |
| 发射频率 | 433MHz、315MHz |
| 相位指示 | 向量图及数字同时显示 |

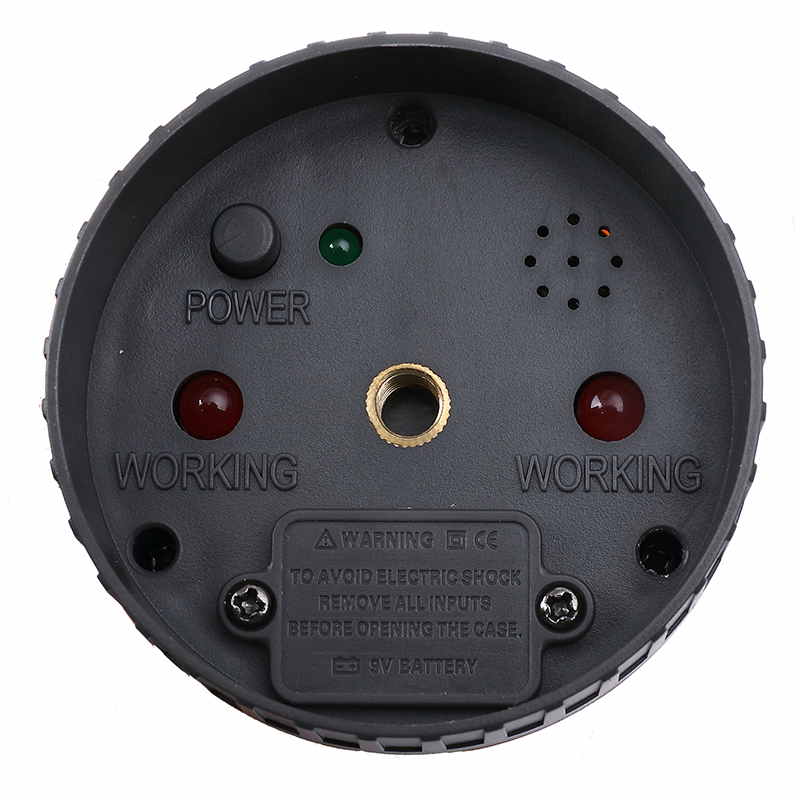

| 电源指示 | 探测器具有绿色电源指示灯 |
| 工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
| 显示速率 | 2次/秒 |
| 数据存储 | 9999组(掉电或更换电池不会丢失数据) |
| 液晶背光 | 可调亮度，适应不同使用环境 |
| 自动关机 | 开机约15分钟仪表将自动关机 |
| 电池电压 | 当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
| 额定电流 | 探测器：30mA max；主机：150mA max |
| 仪器尺寸 | 主机：约195mm×100mm×45mm；探测器：约290mm×250mm×80mm |
| 仪表质量 | 接收器：约500g(含电池)；探测器：约257g×2个（含电池）；总质量：约6.85kg（含附件） |
| 绝缘杆长度 | 约4300mm |
| 绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
| 外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
| 防护等级 | IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 | |
| 工作温湿度 | -10℃～40℃；80%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
