产品简介
ETCR1540中置柜无线高压核相仪用于手车式高压开关柜（中置柜）核相，仪器采用非接触式核相技术，在中置柜外接收核相数据，可对A、B、C三相线路同时完成相位判断、相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的安全隐患，确保了操作人员和设备的安全。仪器操作特别简单，安全快速。

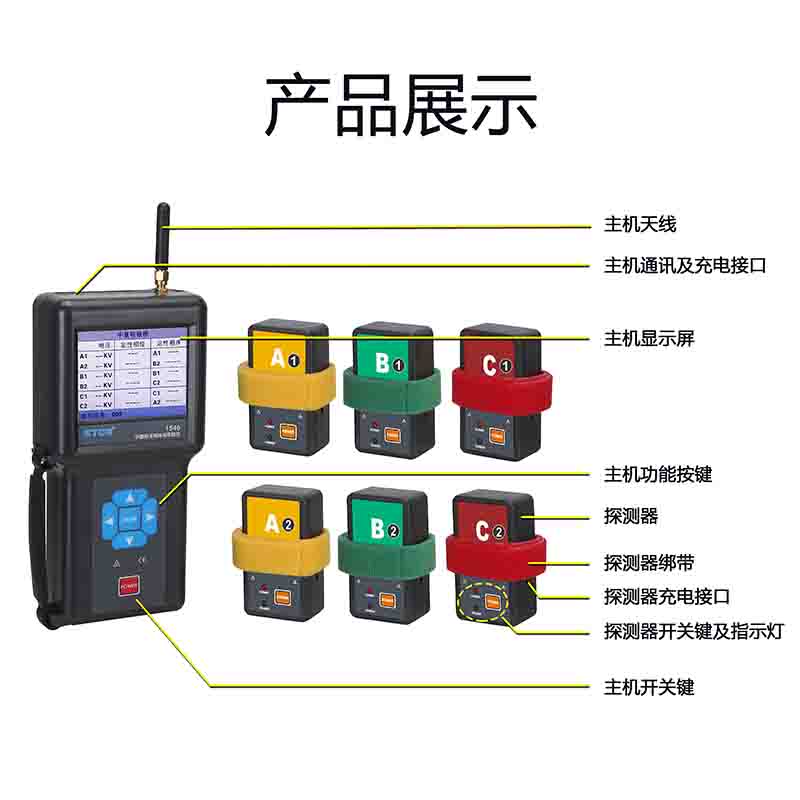

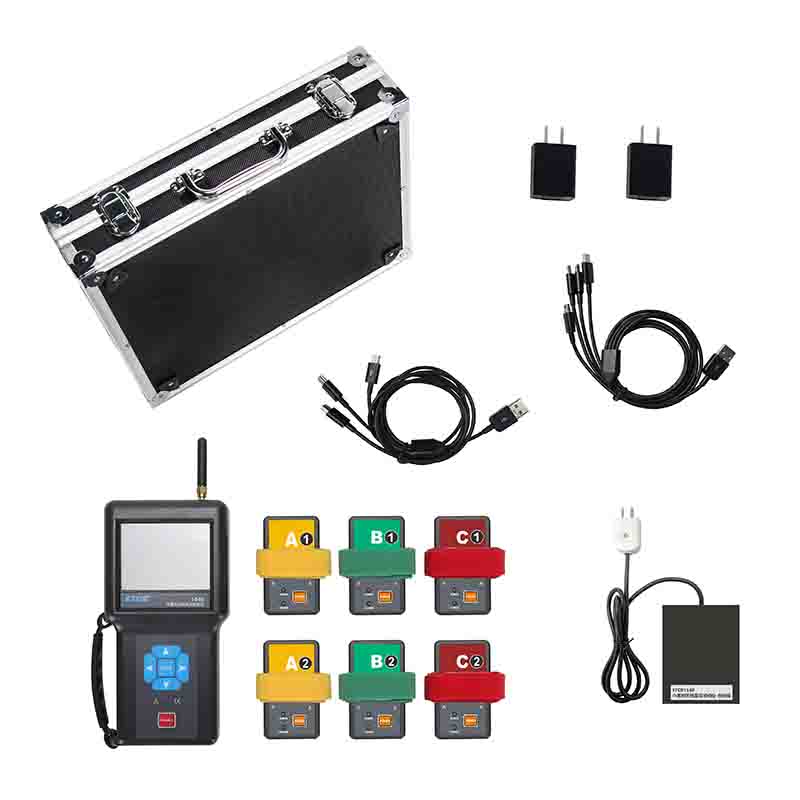

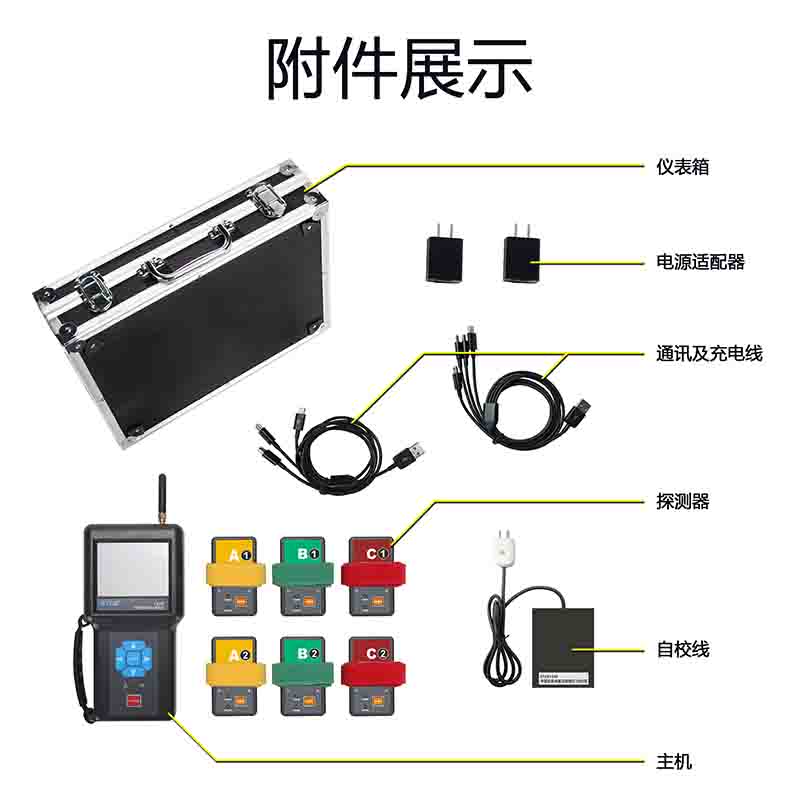

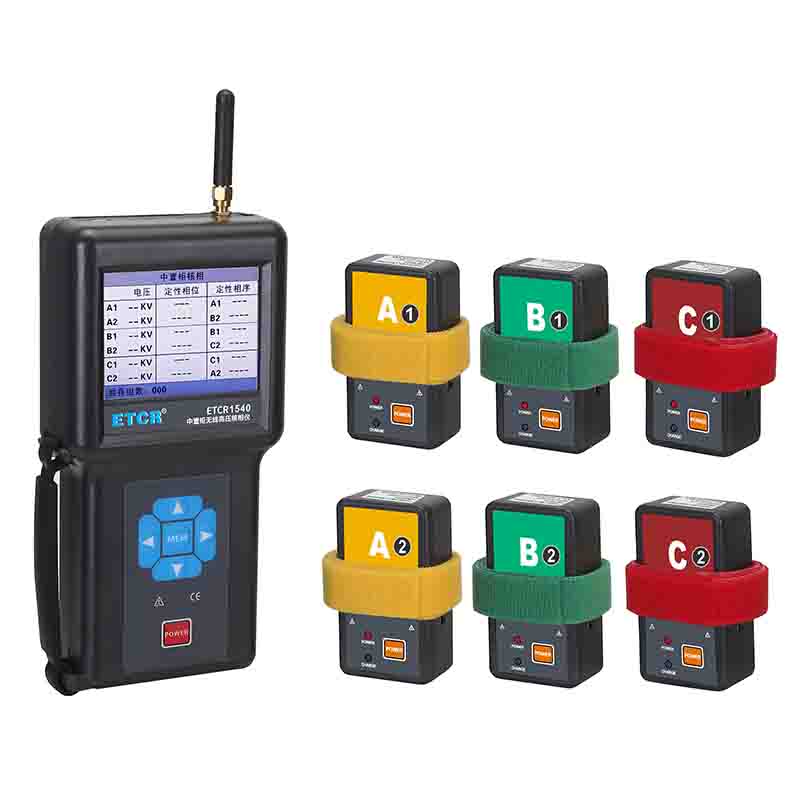

ETCR1540中置柜无线高压核相仪由主机、探测器组、数据上传软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、相序、核相结果及电压等级，同时三相显示清晰直观。存储功能，可存储数据200组，USB通信接口，存储数据上传电脑可进行历史数据读取、查阅、保存、打印等。
产品特点
1、采用非接触核相技术、在中置柜外接收核相数据，规避了操作人员与柜内高压电直接接触的风险，确保人员和设备的安全。
2、A、B、C三相同时完成核相，核相准确操作便捷。
3、采用3.5寸LCD彩屏，可同屏显示相位、相序、核相结果及电压等级，清晰直观。
4、数据存储功能，能存储200组数据。
5、USB接口数据上传功能，存储数据可以上传电脑，保存打印。
技术参数
规格名称 | 规格参数 |
电 源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
核相方式 | 非接触式核相 |
核相电压 | AC 10kV～35kV |
核相距离 | 20m |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量程 | 测试相位：0°～360° |
精度 | 相位：≤±10° |
频率：≤±2Hz | |
分辩率 | 相位：1° |
发射频率 | 433MHz |
相位指示 | 数字同时显示 |
电压显示 | 显示电压等级 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 主机：约380g(含电池)；探测器：约71g×6个（含电池）；总质量：约2.57kg（含附件） |
仪器尺寸 | 主机195mm×100mm×45mm；探测器80mm×46mm×26mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz同频干扰 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 | |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 核相距离 | 核相电压 | 相位测试 | 频率测试 | 存储功能 |
| ETCR1050无线高压相序测试仪 | 200m | 10V～500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500A无线远程高压核相仪 | 5000m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1500B卫星授时远程高压核相仪 | 500km | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1520无线环网柜核相仪 | 30m | AC 1V-600V | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1540无线中置柜核相仪 | 20m | AC 10kV/35kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储200组 |
| ETCR1560多功能无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储300组 |
| ETCR1560A多功能无线高压核相仪 | 200m | AC 10V-500kV | 0°～360° | 45.0Hz～65.0Hz | 数据存储140组 |
