一、 系统概叙

雷电灾害是联合国国际减灾十年公布的最严重的十种自然灾害之一，全球每年因雷击造成人员伤亡、财产损失不计其数。目前预防雷电灾害的有效方法是防雷地线必须可靠接地，以确保雷击电流安全泄入大地，众多雷电灾害事故的实践经验表明接地电阻的质量是各类建筑和设备防雷安全的关键。接地系统维护的难点在于其隐蔽性，其接地线易受环境影响而锈蚀、松脱甚至断裂而失去效用。

国际和国内相关行业规范也都规定必须定期对接地电阻进行测试，以检查接地系统的隐患，预防因接地系统失效而造成雷击事故。而使用人工现场测量存在间隔周期长、测量方法落后、测量受环境因素影响大、重复测量偏差大、可靠性差、效率低，人工成本高等诸多弊端。国家标准《GB17681-2024危险化学品重大危险源安全监控技术规范》中明确规定“土壤腐蚀严重地区或强雷区储存单元的易燃易爆介质地上储罐，应设置接地电阻在线监测系统，实时监测每座储罐的接地点接地电阻值，接地电阻值不应大于10Ω”。

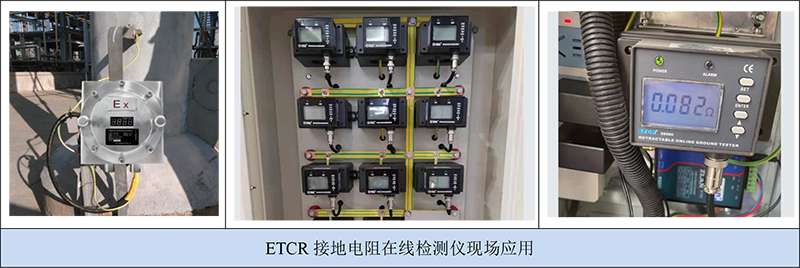

ETCR2800-MT物联网接地电阻在线监测系统采用先进的技术手段时刻监测接地系统的隐患，实时在线测试接地系统的接地电阻、接地电流、对地电压、雷击电流、雷击次数等参数，监测系统运行时不影响被监测的接地系统正常工作，在监测回路发生异常时，触发报警功能，为接地系统维护提供科学准确的依据，有效提高防雷接地质量，预防雷电灾害的发生，广泛适用于石油、石化、电力、通信、矿山、井下、铁路、气象、军事等行业，对建筑物、电力设施、电气设备、油库、金属储罐、配电箱等的防雷接地、保护接地、工作接地电阻进行实时精确的在线检测。

二、 监测系统简介

1. 系统组成

ETCR2800-MT物联网接地电阻在线监测系统主要由检测仪、低功耗数采仪、监测系统、上位机软件，后台系统软件等组成。检测仪实时在线测试接地系统的接地电阻、接地电流、对地电压、雷击电流、雷击次数等参数，通过RS485通信、LORA通信、4G通信、数采仪组建上位机网络系统或4G网络系统，以满足用户不同场合的需求。

其中检测仪有非接触式检测仪、地桩式检测仪、防爆型检测仪等多种型号款式。上位机网络系统通过网关或工控机，与服务器交换数据。4G网络系统通过4G通信，与服务器交换数据。用户在系统后台可设置测试参数、报警阈值，实现远程在线监测接地电阻状况。

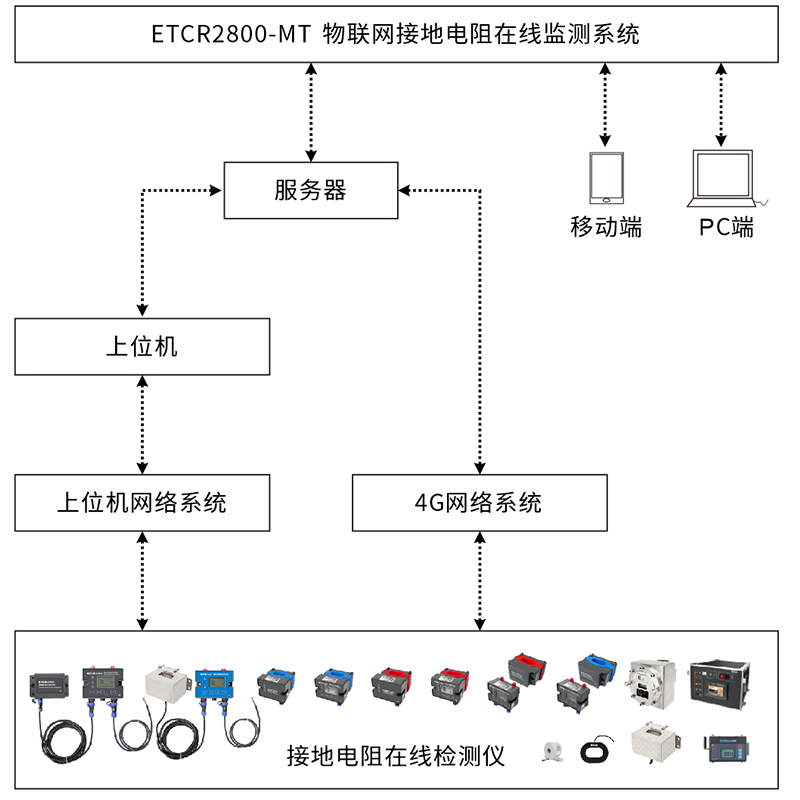

（物联网接地电阻在线监测系统架构）

2. 系统特点

1） 检测功能齐全：可在线监测接地电阻、接地电流、对地电压、雷击电流、雷击次数等参数。

2） 多种款式检测端：具有非接触式、防爆型、地桩式等检测仪供用户选择。

3） 高性能传感器：检测仪的传感器采用高磁通量磁性材料及胶封工艺制作，性能稳定抗干扰能力强。

4） 多种监测系统：检测仪带有RS485通信、Lora通信、4G通信，通过低功耗数采仪可组建多种网络系统，实现远程在线监测，以应对各种场所的需求。

5） 低功耗数采仪：带有RS485通信、Lora通信、4G通信用于组建网络，模块内置大容量锂亚电池或配置太阳能板，解决现场难以供电的痛点。

6） 报警功能：可在检测仪或系统后台设置报警阈值，当检测值超过报警阈值时，系统发出报警提示。监测系统运行时不影响被监测的接地系统正常工作。

7） 系统后台：用户通过物联网系统后台，实时监测及记录接地电阻值等参数，设置报警阈值，查看报警信息。后台具有账户管理，信息管理，区域管理，设备管理等功能。

3. 测量范围与精度

4. 其它技术参数

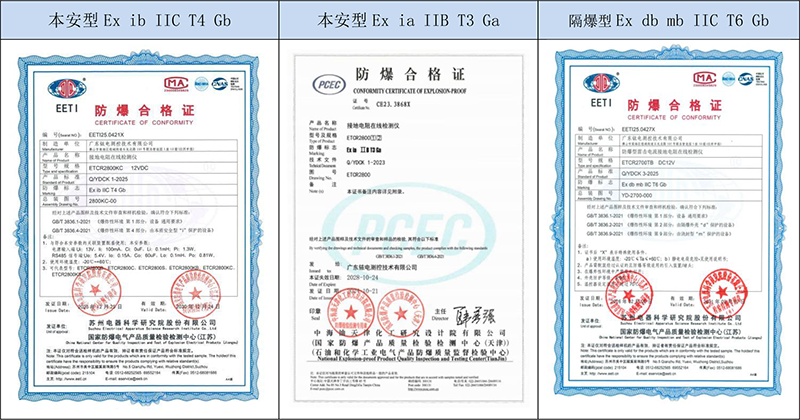

5. 防爆证书

石油化工行业是雷电灾害的重灾区，在易燃易爆场所安装使用的设备需通过防爆认证，ETCR有多款检测仪为隔爆型或本安型的防爆型产品，已通过相关防爆认证，适用于有煤矿瓦斯、油库、加油站等危险爆炸性环境中。

三、 检测仪型号类别

ETCR研发了多种结构款式的检测仪，以应对各种环境的需求。其中非接触式检测仪，接地线直接穿过检测仪穿孔安装方便。地桩式检测仪需预先铺设辅助接地桩。

1. 非接触式检测仪型号类别

2. 地桩式检测仪

四、 检测仪的结构与安装

非接触式检测仪均配有安装五金件，安装方式有接地线安装和壁挂式安装。

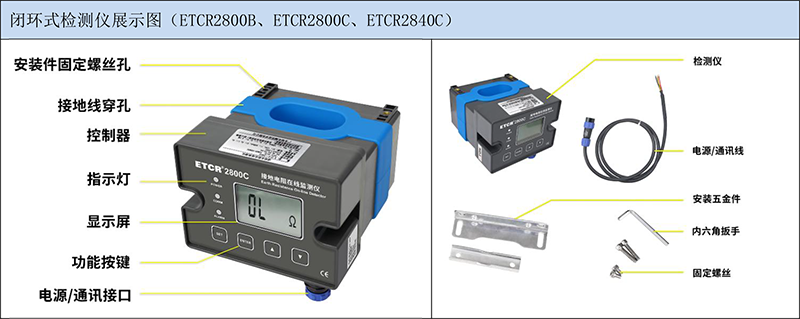

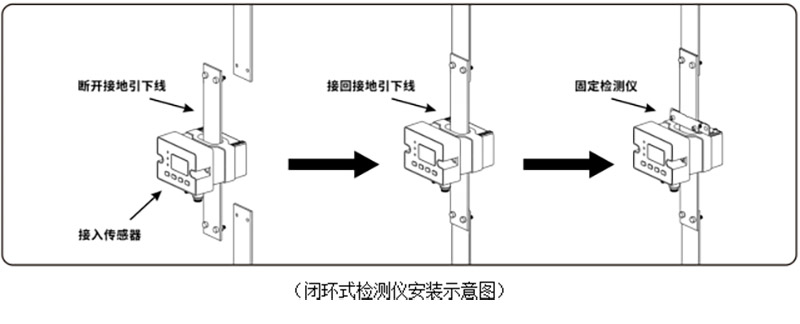

1. 闭环式检测仪的结构与安装

闭环式检测仪（ETCR2800B、ETCR2800C、ETCR2840C）的传感器为闭环式结构，安装时需先断开接地引下线，接入传感器穿孔后，再将接地线接回。检测仪的固定安装有接地线安装和壁挂式安装方式，接地线安装使用随机附送的五金件将传感器夹持在接地引下线上。主要应用于机房、变电站、加油站、油库、建筑、生产线等形成接地回路的多点接地系统。

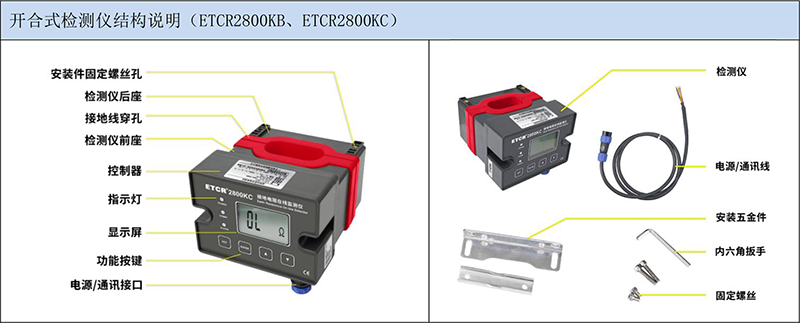

2. 开合式检测仪结构与安装

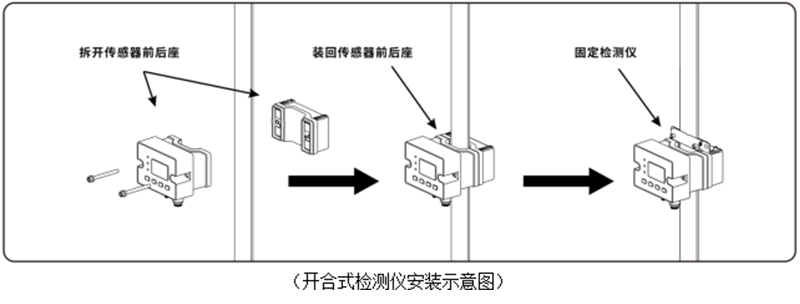

开合式检测仪（ETCR280 0KB、ETCR2800KC）的传感器为开合式结构，安装时不需断开接地引下线，先将传感器的前后座拆开，钳入接地引下线，再将传感器前后座装回，现场安装更加方便。检测仪的固定安装有接地线安装和壁挂式安装方式，接地线安装使用随机附送的五金件夹持在接地引下线上。主要应用于不便于断开接地引下线的场所。

3. 分体式检测仪结构与安装

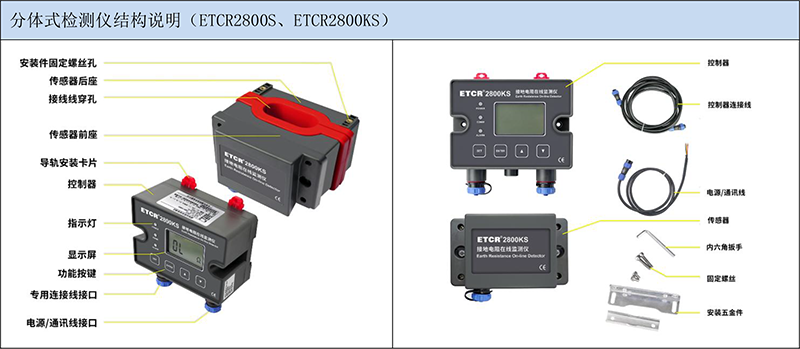

分体式检测仪（ETCR2800S、ETCR2800KS）的控制器与传感器需独立安装，控制器有导轨安装和壁挂安装方式。传感器的安装有接地线安装和壁挂式安装方式，接地线安装使用随机附送的五金件将传感器夹持在接地引下线上。主要应用于便于在现场观察接地电阻值的场景。

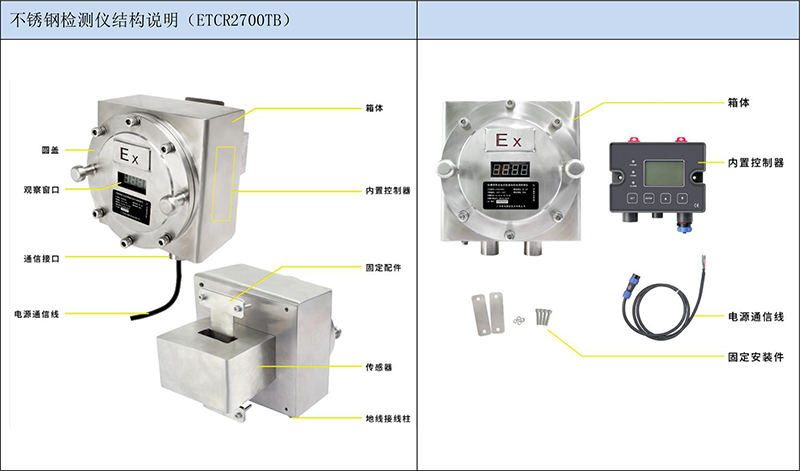

4. 不锈钢检测仪结构与安装

ETCR2700TB不锈钢检测仪是隔爆型产品，传感器与控制箱采用304不锈钢制作，高档美观，坚固耐用，防撞击，防护等级高，耐高低温全天候使用。检测仪如选购带有观察窗的产品，可在现场查看接地电阻值。检测仪采用整体式设计，安装时需先断开接地引下线，接入传感器穿孔后，再将接地线接回。检测仪的固定安装有接地线安装和壁挂式安装方式，接地线安装使用随机附送的五金件将传感器夹持在接地引下线上。主要应用于油库、储油罐、矿井等易燃易爆危险场所。

ETCR2700TB检测仪可内置低功耗模块及大容量锂电池，续航时间3～5年，解决现场难以供电的痛点。还可以内置4G通信模块，实现远程在线监测。

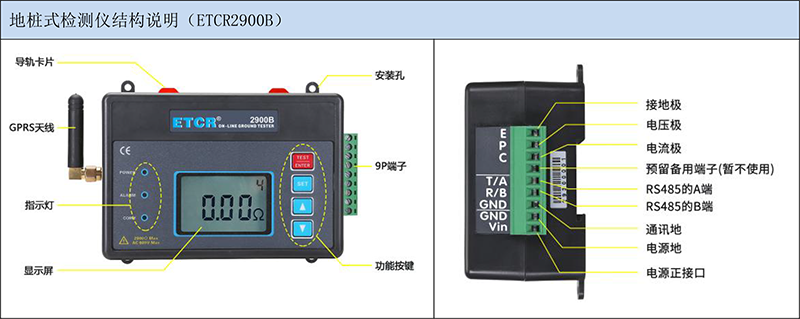

5. 地桩式检测仪的结构与安装

地桩式检测仪测试仪采用三线法测试接地电阻，四线法测试土壤电阻率。检测仪安装时需预先铺设接地桩，安装方式有导轨安装和壁挂式安装。主要应用于机站，机房，避雷针等单点接地系统的在线监测。

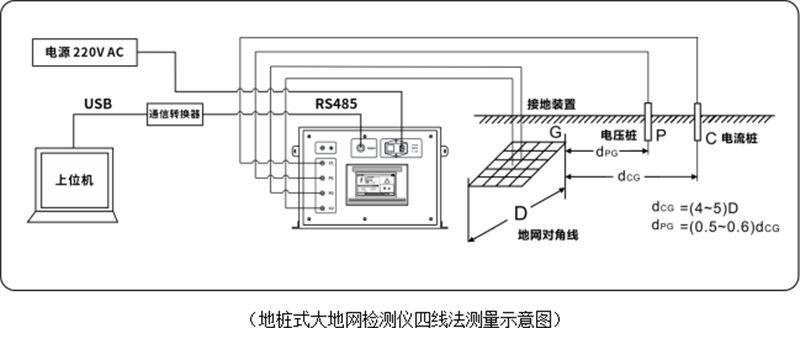

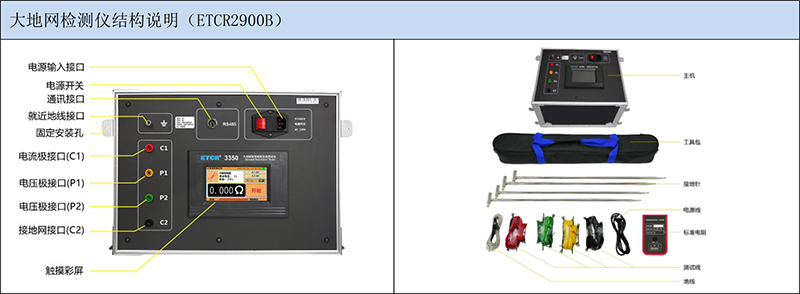

6. 大地网检测仪

ETCR3350检测仪输出测试电流5A，采用四线法测试接地电阻、导通电阻、对地电压、土壤电阻率、跨步电压、接触电压等参数。检测仪通过RS485通信将数据包上传到上位机计算机，电源为AC 220V需外部提供。安装时需按要求预先铺设辅助接地桩，检测仪可安装在机柜内。主要应用于变电站、大型建筑等大型接地系统的在线监测。

五、 低功耗数采仪

ETCR研发的ETCR2600低功耗数采仪是一款专为在线检测仪提供电源与通信的数据采集模块。数采仪由主机、从机、通信线、RS485通信、LORA通信、4G通信组成，主机与从机间通过LORA通信组建网络，主机集中接收现场各个从机的数据。主机通过RS485通信或4G通信将数据包主动上报，实现对现场设备的在线监测。主机可配置4G通信模块，将数据包上传服务器。从机通过RS485采集检测仪数据，同时为检测仪提供DC12V电源，解决现场难以供电的问题。

用户可通过检测仪、低功耗数采仪组建上位机网络监测系统与4G网络监测系统。

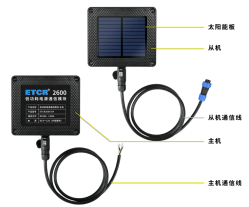

数采仪有锂亚电池款与太阳能款。其中ETCR2600锂亚电池款，内置大容量锂亚电池，可续航3年～5年，ETCR2600B太阳能款内置锂电池外置太阳能板，无光条件下可续航3个月。

六、 监测网络系统组建

ETCR2800-MT监测系统主要有上位机有线网络系统与4G无线网络系统。用户可根据自身需求及现场情况，组建多种形式的网络监测系统，通过RS485通信、互联网、4G通信将测试数据上传系统后台，实现远程在线监测。

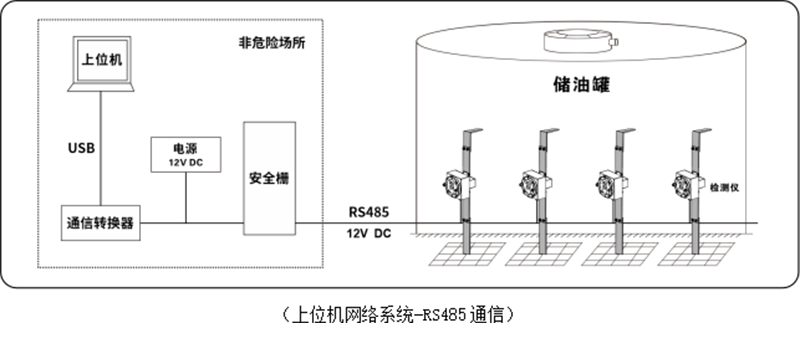

1. 上位机网络系统（RS485）的组建

通过检测仪内置的RS485通信组建有线网络检测系统（RS485）。检测仪通过RS485通信将监测数据发送到上位机。检测仪由外部提供电源。

2. 上位机网络系统（RS485+低功耗数采仪）的组建

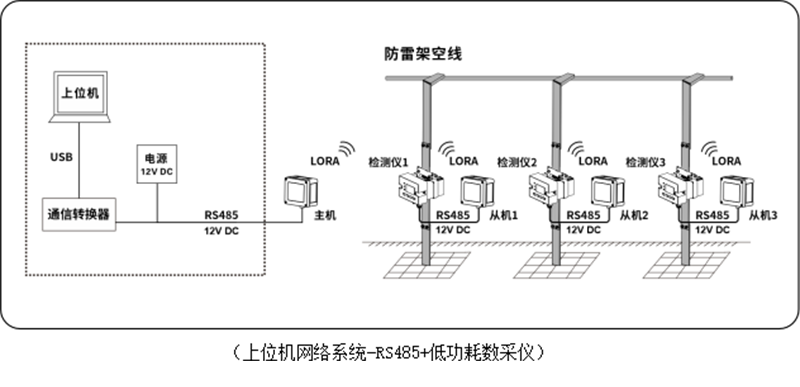

通过ETCR2600低功耗数采仪组建上位机有线网络系统（RS485+低功耗数采仪）。数采仪的主机通过LORA通信收集现场各个检测仪的数据并通过RS485通信发送到上位机，从机采集检测仪的检测数据同时提供电源。

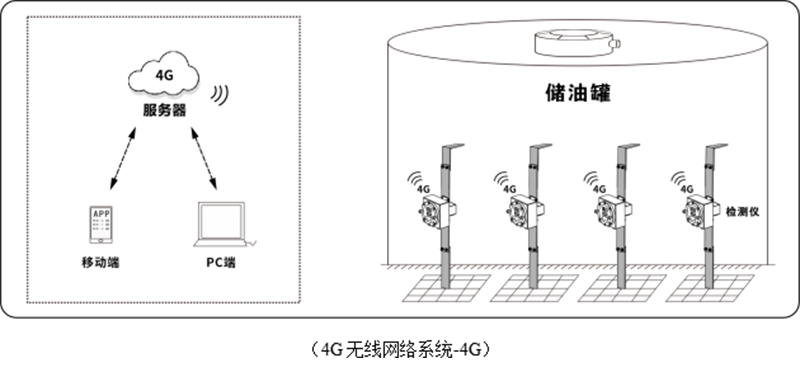

 3. 4G无线网络系统（4G）的组建

通过检测仪内置的4G通信模块组建4G网络监测系统，检测仪通过4G通信将检测数据发送到服务器，检测仪由外部提供电源或内置大容量锂电池。

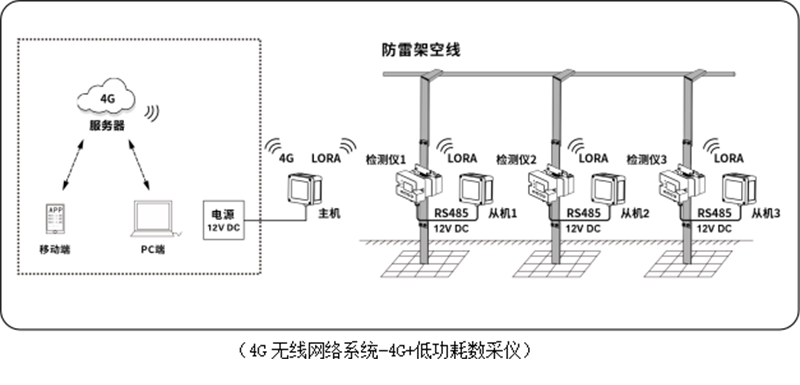

4. 4G无线网络系统（4G+低功耗数采仪）的组建

通过4G版的ETCR2600低功耗数采仪组建4G网络监测系统。数采仪的主机通过LORA通信收集现场各个检测仪的数据并通过4G通信发送到服务器，从机采集检测仪的检测数据同时提供电源。

七、 监测系统后台

ETCR2800-MT物联网接地电阻在线监测系统，根据检测仪上报的数据，展示接地电阻、接地电流、对地电压、土壤电阻率、跨步电压、接触电压、雷击电流、雷击次数等测试参数，实现远程数据实时监控。具有历史数据查询，报警阈值设置，数据报警提醒，设置用户信息等功能。

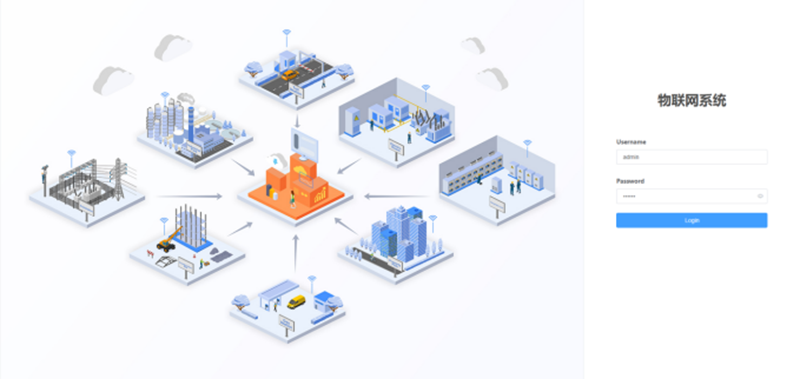

（物联网接地电阻在线监测系统-登录入口）

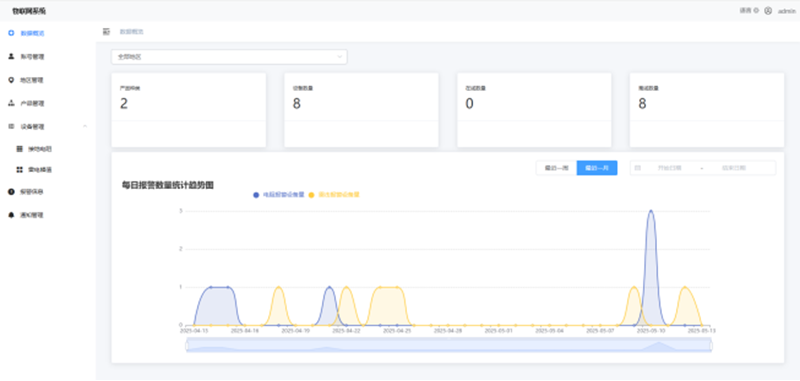

1. 数据概览

数据概览页面用于展示系统整体运行情况。页面支持按地区进行筛选查看，并提供系统关键数据的汇总信息，主要包括：展示每日报警数量变化趋势图；展示产品种类数量；展示设备总数量；展示设备在线数量；展示设备离线数量。该页面用于查看系统设备接入情况及运行状态的整体信息。

（物联网接地电阻在线监测系统-数据概览）

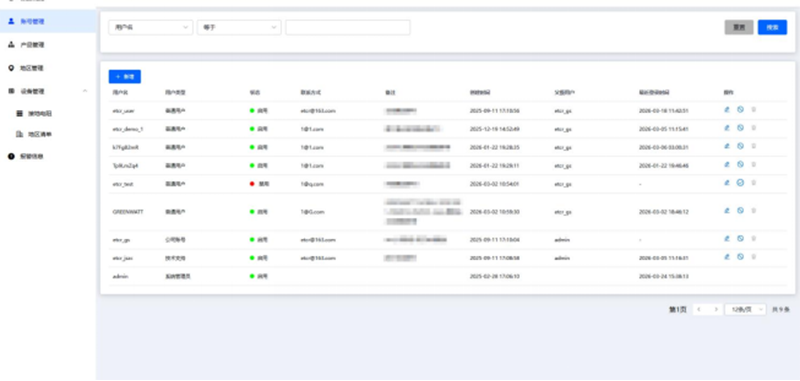

2. 账号管理

账号管理功能用于对系统用户信息进行维护和管理，并控制不同用户的使用权限。主要功能包括：支持根据用户名查询用户；支持查看用户信息；支持新增子级用户（普通用户无新增用户权限）；支持删除用户。该功能用于对系统用户进行统一管理。

（物联网接地电阻在线监测系统-账号管理）

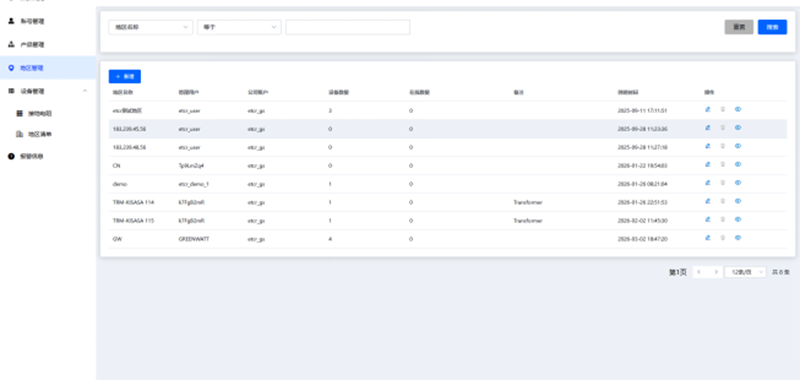

3. 地区管理

地区管理功能支持对地区信息进行新增、修改、删除及查询操作。新增地区后，需要在地区详情页面绑定设备，绑定完成后方可在系统中查看对应设备的数据。主要功能包括：支持新增地区信息；支持修改地区信息；支持删除地区信息；支持查询地区信息；支持在地区详情页面绑定设备；完成设备绑定后可查看对应设备数据。该功能用于对设备所属地区进行统一管理，便于按地区维度查看设备数据。

（物联网接地电阻在线监测系统-地区管理）

4. 设备管理

设备管理功能用于对接入系统的设备信息进行维护和查看。通过设备管理功能，可对设备基础信息进行管理，并查看设备当前状态。在设备详情页面可查看设备监测参数及历史数据。主要功能包括：支持新增设备信息；支持修改设备信息；支持删除设备信息；支持查询设备信息；支持查看设备当前状态；支持在设备详情页面查看设备监测参数；支持在设备详情页面查看历史数据。该功能用于对系统中的设备信息进行统一管理，并查看设备相关数据。

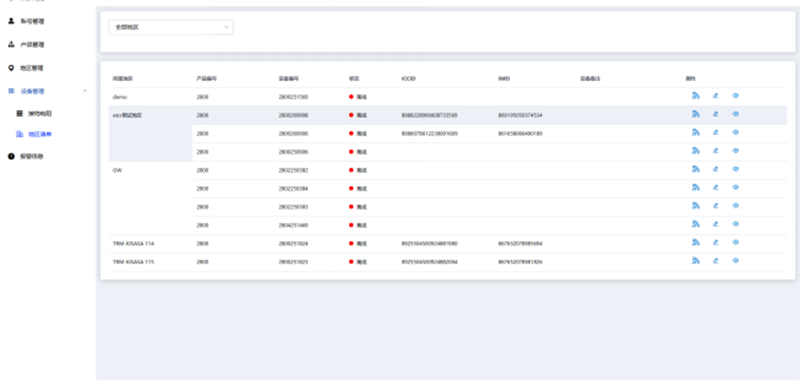

（物联网接地电阻在线监测系统-设备管理）

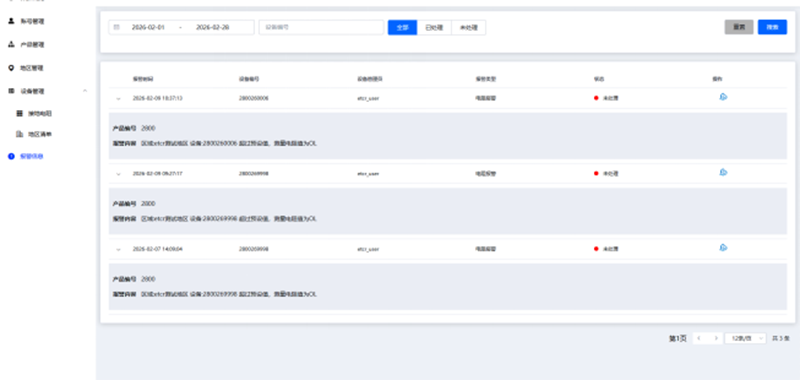

5. 报警信息

报警信息功能用于查看设备监测数据满足报警条件时产生的报警记录。报警信息包括报警时间、设备编号、设备负责人、报警类型及处理状态（已处理 / 未处理）等内容。主要功能包括：支持查看报警记录；支持按设备查询报警信息；支持按时间范围查询报警信息；支持查看报警处理状态（已处理 / 未处理）。该功能用于查看设备监测数据产生的报警记录，便于用户了解设备异常情况。

（物联网接地电阻在线监测系统-报警信息）
