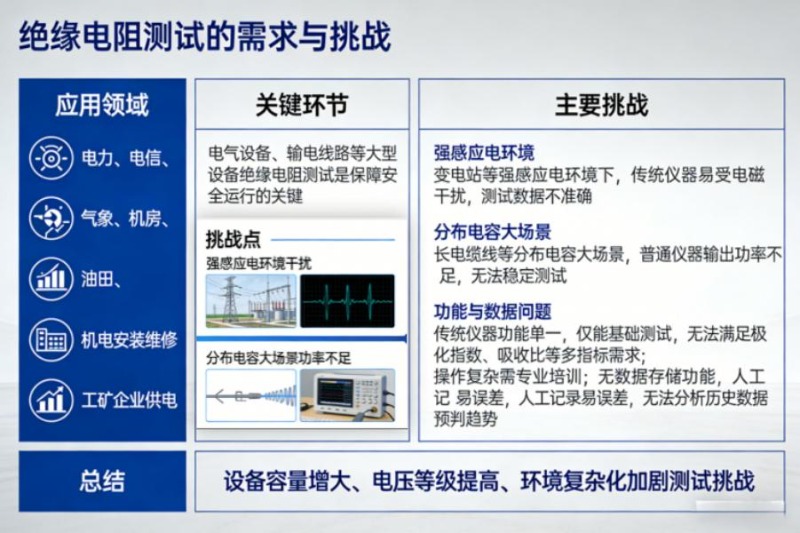

1. 绝缘电阻测试的需求与挑战

在电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电等领域，电气设备、输电线路等大型设备的绝缘电阻测试是保障设备安全运行的关键环节。随着设备容量的增大、电压等级的提高，以及使用环境的复杂化，绝缘电阻测试面临着诸多挑战。在变电站等强感应电环境下，传统测试仪器容易受到电磁干扰，导致测试数据不准确；在分布电容较大的使用场景下，如长电缆线测试，普通仪器输出功率不足，无法稳定完成测试。同时，传统测试仪器功能单一，仅能完成基础的绝缘电阻测试，无法满足极化指数、吸收比、介质放电指数等多指标测试需求，且操作复杂，需要专业人员进行长时间培训才能熟练使用。

此外，测试数据的存储与分析也是一大难题，传统仪器大多不具备数据存储功能，需要人工记录测试结果，容易出现误差，且无法对历史数据进行有效分析，难以提前预判设备绝缘状况的变化趋势。

2. 解决方案：ETCR3520 系列高压绝缘电阻测试仪

ETCR3520 系列高压绝缘电阻测试仪是铱电测控精心研发的一款高性能高压绝缘电阻测试仪，针对当前绝缘电阻测试的痛点，提供了全面的解决方案。该系列仪表拥有完善的各种绝缘电阻指标测试功能、自设测试电压功能、良好的抗干扰能力，在强感应电环境和分布电容较大的场景下具有明显优势。

ETCR3520 系列仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的 “HELP” 即可弹出操作方法，有效指引用户操作仪表。仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果，触摸屏可以非常方便的查阅记录的历史数据，完全隔离的 USB 接口和蓝牙通信可将测试数据安全的上传到 PC 机或手机，供用户进行数据分析。

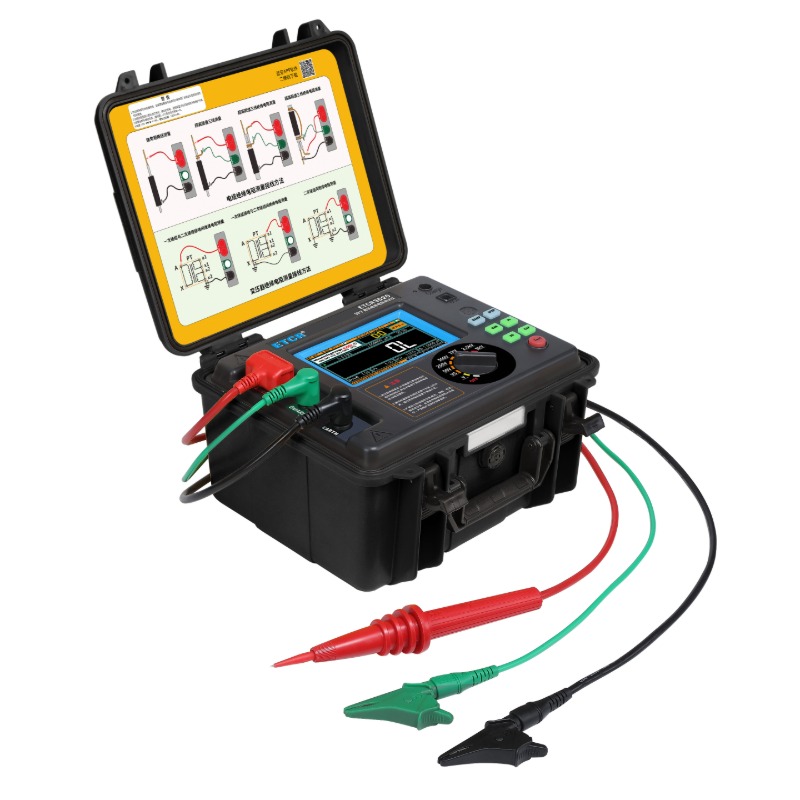

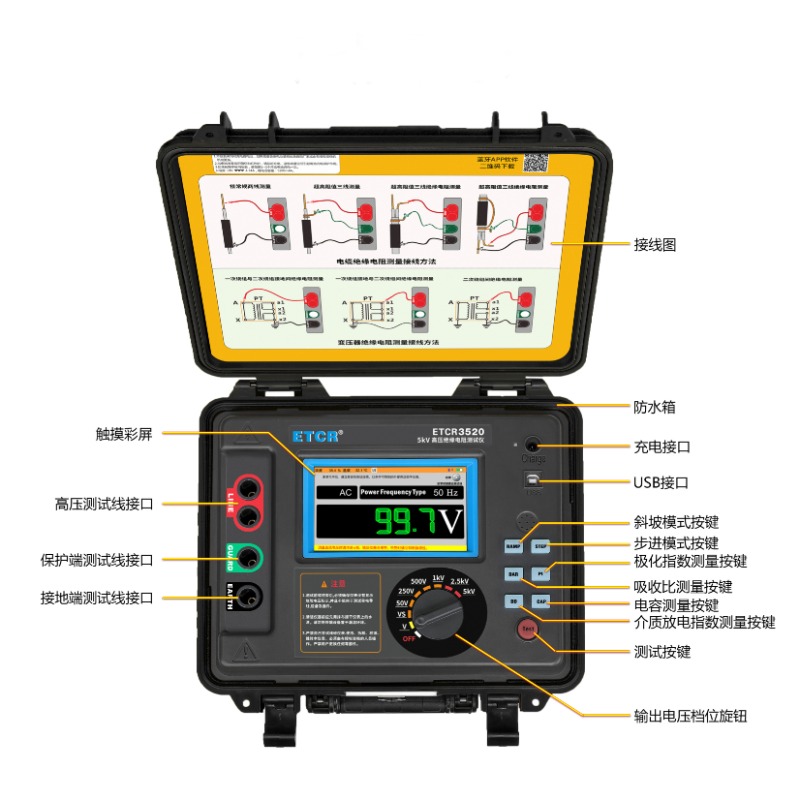

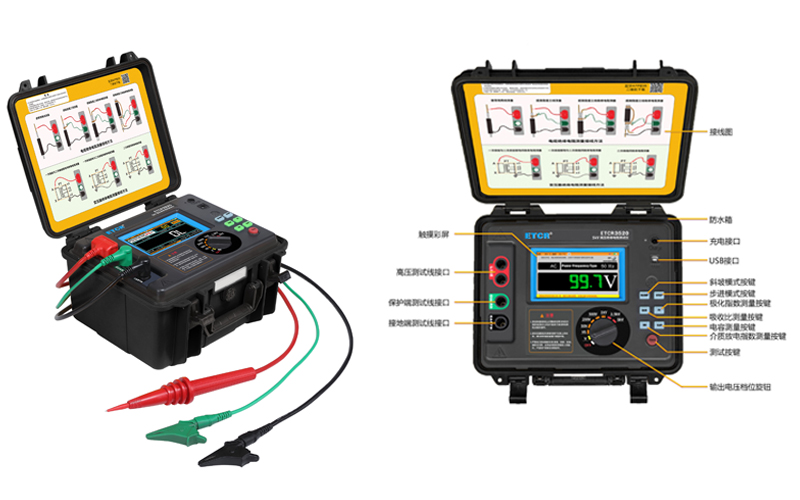

 图1：ETCR3520 绝缘电阻测试仪

3. 产品特点

3.1 核心性能优势

² 宽量程高精度测量：绝缘电阻量程覆盖 0.005MΩ～30TΩ，满足不同电压等级设备的测试需求，测量精度在常规量程内可达 ±5% rdg±3dgtt。

² 多档位输出电压：输出额定电压最多达 8 档（50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV），支持自设输出电压模式，可自由设定测试电压及测试时长，方便特殊场景需要。

² 强抗干扰能力：输出功率大，最大短路电流可达 7mA，在分布电容较大的场景下（如长电缆线），以及强电磁干扰环境下 (如变电站)，具有稳定的测试能力。

² 全面的测试指标：支持绝缘电阻 (IR)、极化指数 (PI)、吸收比 (DAR)、步进（STEP）、斜坡（RAMP）、介质放电指数 (DD)、分布电容 (CAP)、交直流电压（V）等多指标测试，满足不同测试需求。

3.2 产品功能介绍

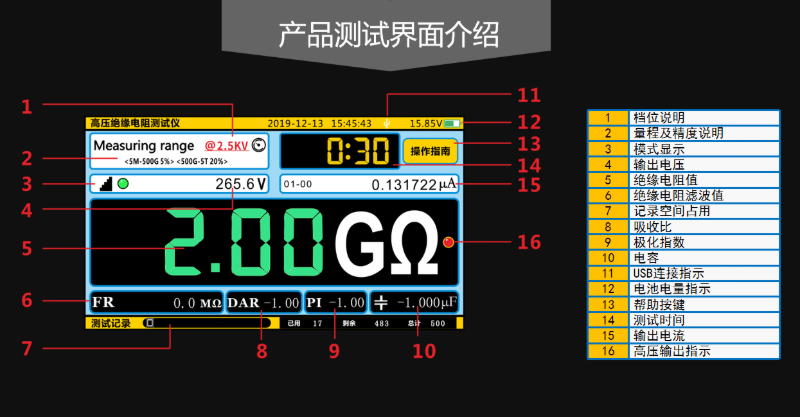

图2：产品测试界面介绍

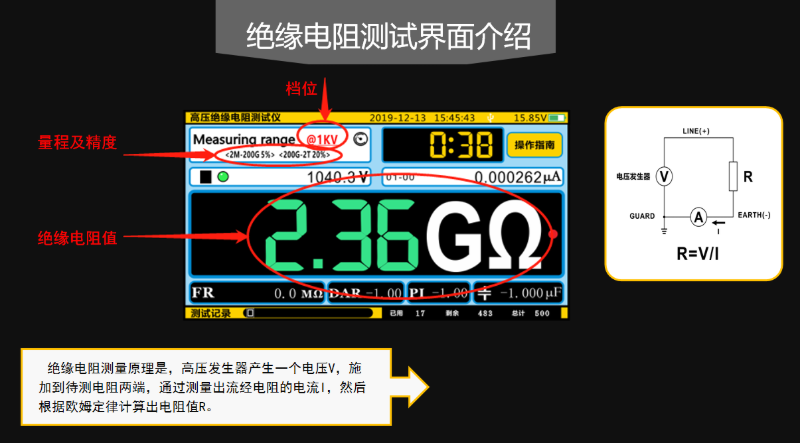

图3：绝缘电阻（IR）

绝缘电阻测量原理是：高压发生器产生一个电压V，施加到待测电阻两端，通过测量出流经电阻的电流I，然后根据欧姆定律计算出电阻值R。

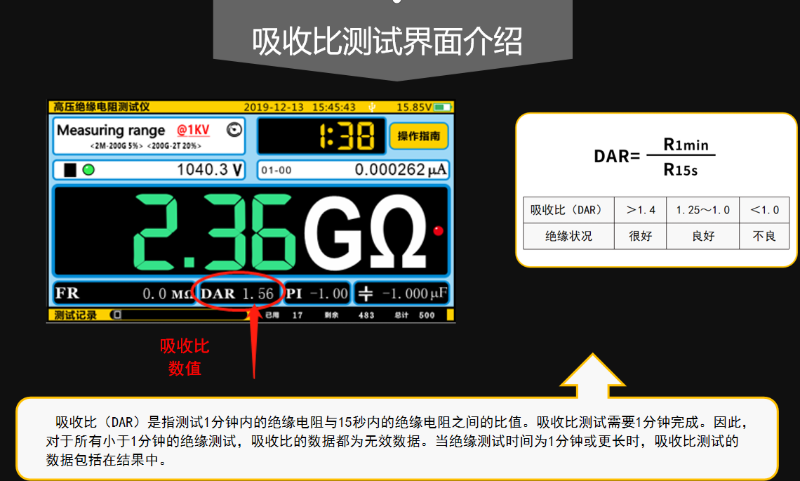

图4：吸收比(DAR)

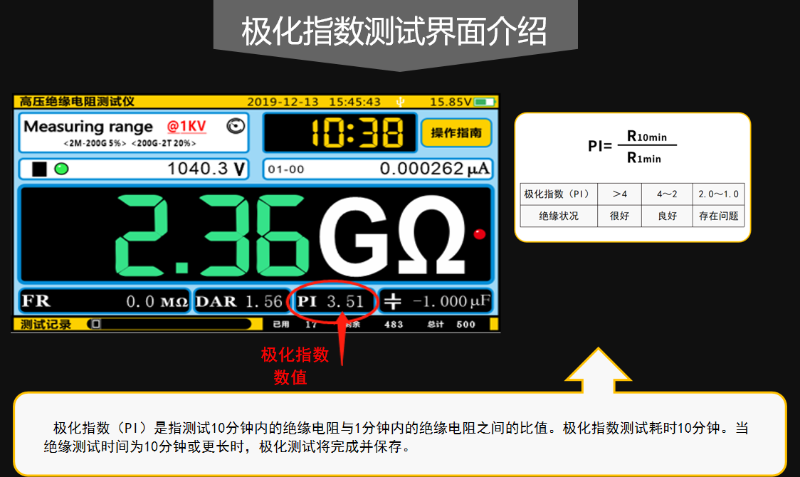

图5：极化指数（PI）

吸收比（DAR）是指：测试1分钟内的绝缘电阻与15秒内的绝缘电阻之间的比值。吸收比测试需要1分钟完成。因此，对于所有小于1分钟的绝缘测试，吸收比的数据都为无效数据。当绝缘测试时间为1分钟或更长时，吸收比测试的数据包括在结果中。
极化指数（PI）是指：测试10分钟内的绝缘电阻与1分钟内的绝缘电阻之间的比值。极化指数测试耗时10分钟。当绝缘测试时间为10分钟或更长时，极化测试将完成并保存。

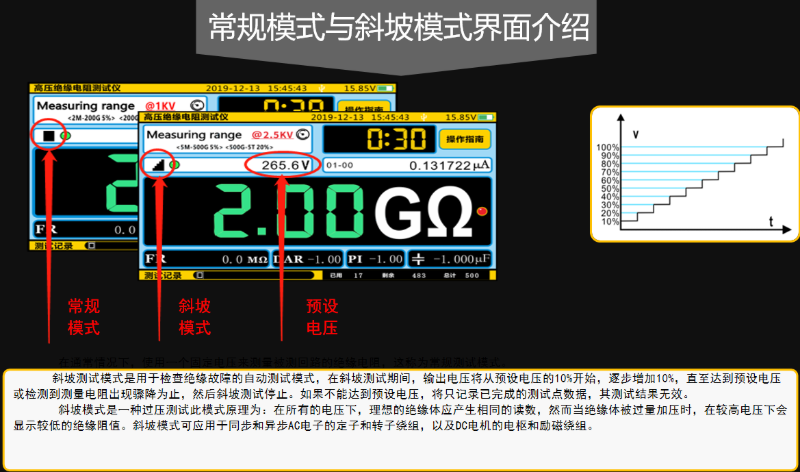

图6：常规模式与斜坡模式(RAMP)

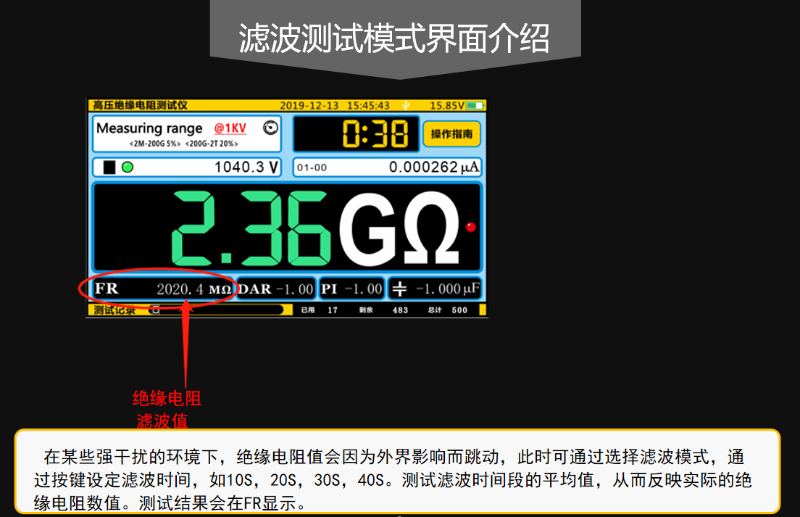

图7：滤波测试模式

在通常情况下，使用一个固定电压来测量被测回路的绝缘电阻，这称为常规测试模式。斜坡测试模式是用于检查绝缘故障的自动测试模式，在斜坡测试期间，输出电压将从预设电压的10%开始，逐步增加10%，直至达到预设电压或检测到测量电阻出现骤降为止，然后斜坡测试停止。如果不能达到预设电压，将只记录已完成的测试点数据，其测试结果无效。

      斜坡模式是一种过压测试此模式原理为：在所有的电压下，理想的绝缘体应产生相同的读数，然而当绝缘体被过量加压时，在较高电压下会显示较低的绝缘阻值。斜坡模式可应用于同步和异步AC电子的定子和转子绕组，以及DC电机的电枢和励磁绕组。

在某些强干扰的环境下，绝缘电阻值会因为外界影响而跳动，此时可通过选择滤波模式，通过按键设定滤波时间，如10S，20S，30S，40S。测试滤波时间段的平均值，从而反映实际的绝缘电阻数值。测试结果会在FR显示。

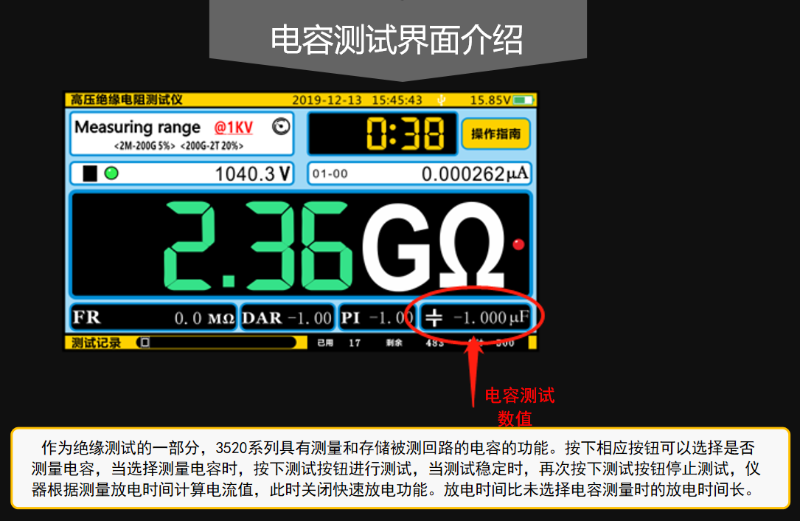

图8：电容测试

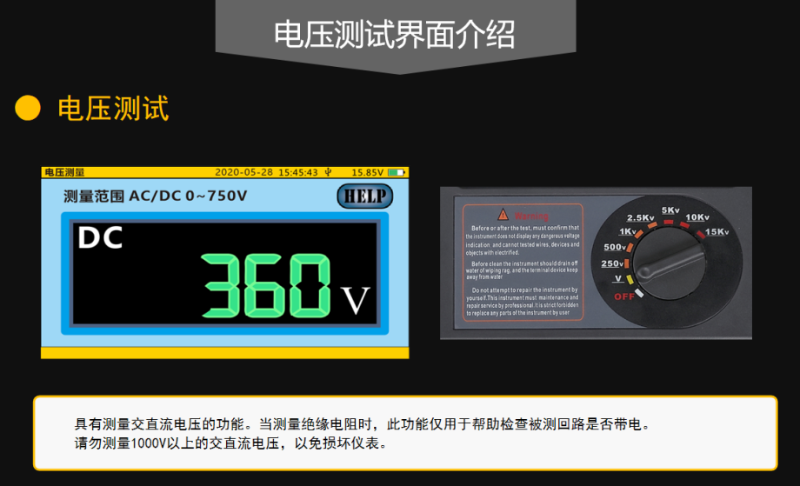

图9：电压测试

作为绝缘测试的一部分，3520系列具有测量和存储被测回路的电容的功能。按下相应按钮可以选择是否测量电容，当选择测量电容时，按下测试按钮进行测试，当测试稳定时，再次按下测试按钮停止测试，仪器根据测量放电时间计算电流值，此时关闭快速放电功能。放电时间比未选择电容测量时的放电时间长。

具有测量交直流电压的功能。当测量绝缘电阻时，此功能仅用于帮助检查被测回路是否带电。

请勿测量1000V以上的交直流电压，以免损坏仪表。

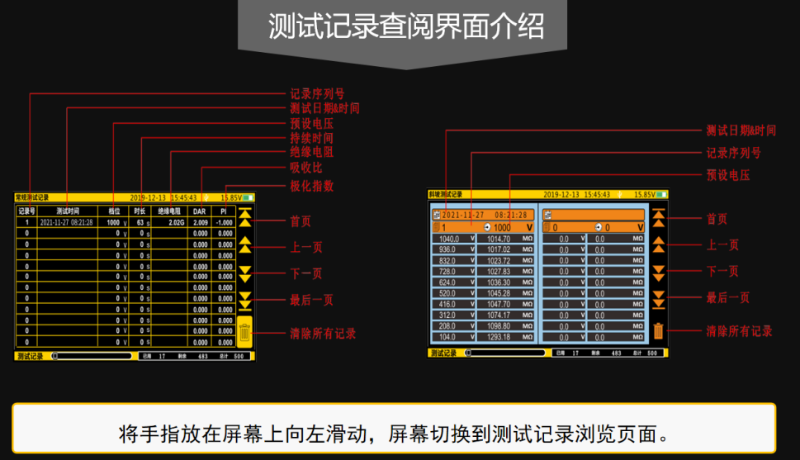

图10：记录查询功能

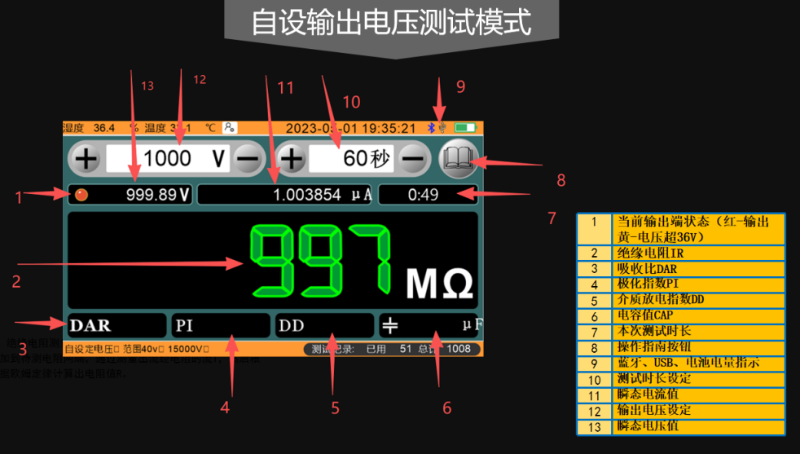

图11：自设输出电压测试模式

自设输出电压范围及相对应型号：

ETCR3520：40V～5kV，ETCR3520B：40V～10kV，ETCR3520C：40V～15kV

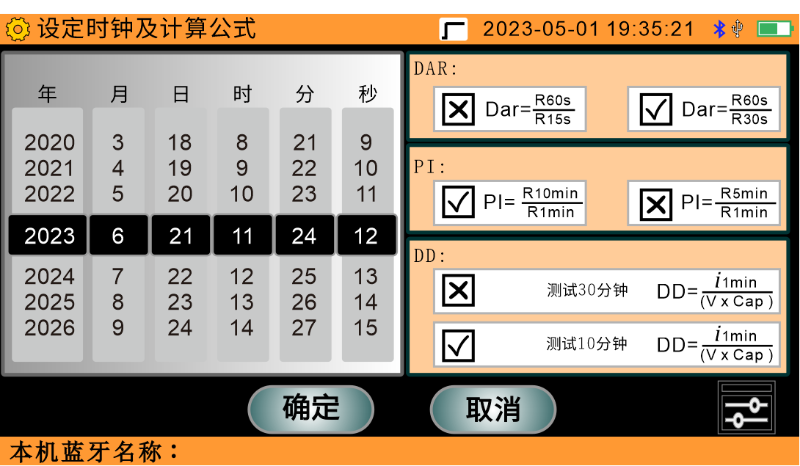

图12：自设时间和计算公式

仪表可设置日期时间，选择计算公式。

修改日期时间时，将手指放在屏幕上向左滑动，屏幕切换到测试记录浏览页面，再次向左滑动进入时钟设置界面调节时间，在此界面滑动选择时间，点击确定。

修改公式时，勾选要采用的计算公式。所有要修改的设置改动完毕后，按下Accept按钮使修改生效并返回前页。

3.3产品接线方法

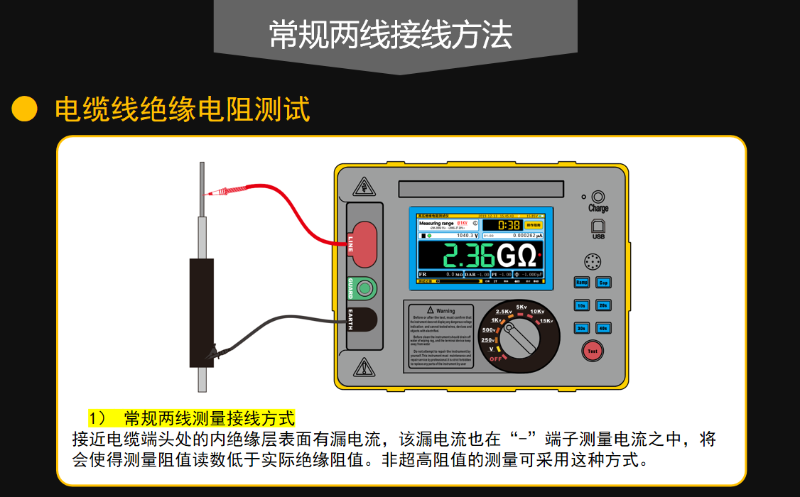

图13：电缆线绝缘电阻测试，常规两线测量接线方式

1） 常规两线测量接线方式：接近电缆端头处的内绝缘层表面有漏电流，该漏电流也在“-”端子测量电流之中，将会使得测量阻值读数低于实际绝缘阻值。非超高阻值的测量可采用这种方式。

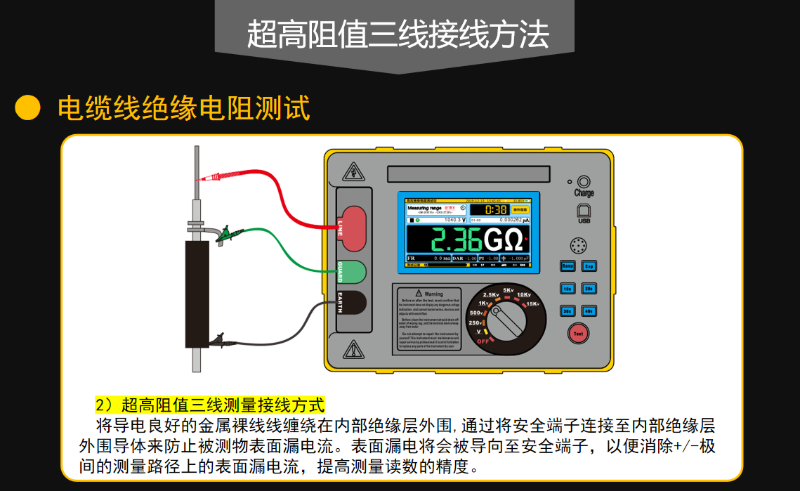

图14：电缆线绝缘电阻测试，超高阻值三线测量接线方式

2）超高阻值三线测量接线方式：将导电良好的金属裸线线缠绕在内部绝缘层外围,通过将安全端子连接至内部绝缘层外围导体来防止被测物表面漏电流。表面漏电将会被导向至安全端子，以便消除+/-极间的测量路径上的表面漏电流，提高测量读数的精度。

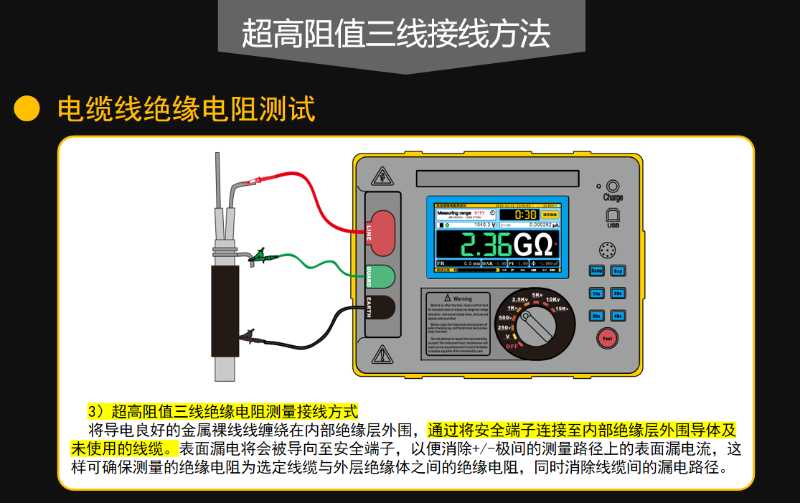

3）超高阻值三线绝缘电阻测量接线方式：将导电良好的金属裸线线缠绕在内部绝缘层外围，通过将安全端子连接至内部绝缘层外围导体及未使用的线缆。表面漏电将会被导向至安全端子，以便消除+/-极间的测量路径上的表面漏电流，这样可确保测量的绝缘电阻为选定线缆与外层绝缘体之间的绝缘电阻，同时消除线缆间的漏电路径。

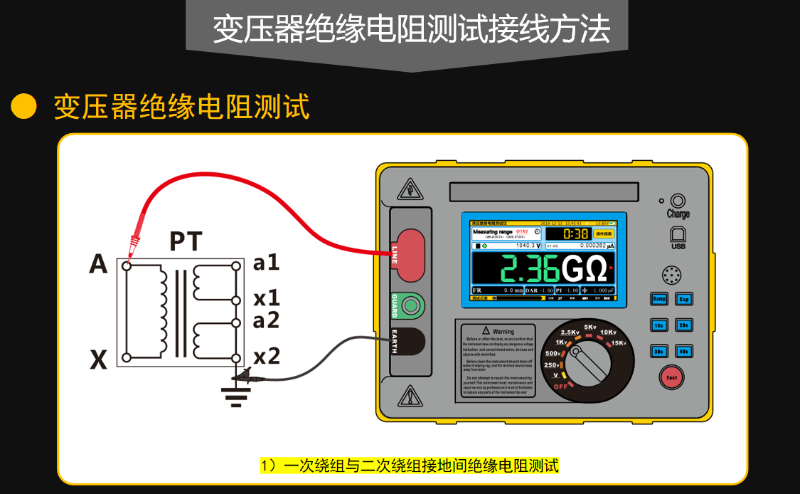

图15：变压器绝缘电阻测试，一次绕组与二次绕组接地间绝缘电阻测试

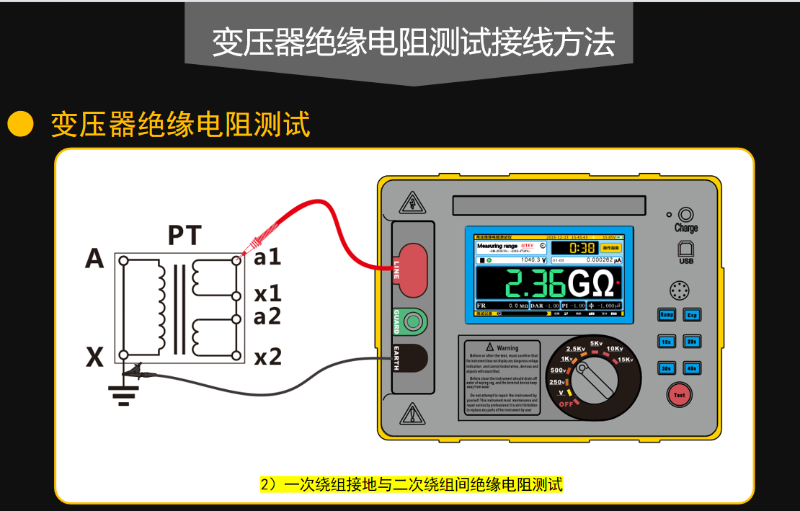

图16：变压器绝缘电阻测试，一次绕组接地与二次绕组间绝缘电阻测试

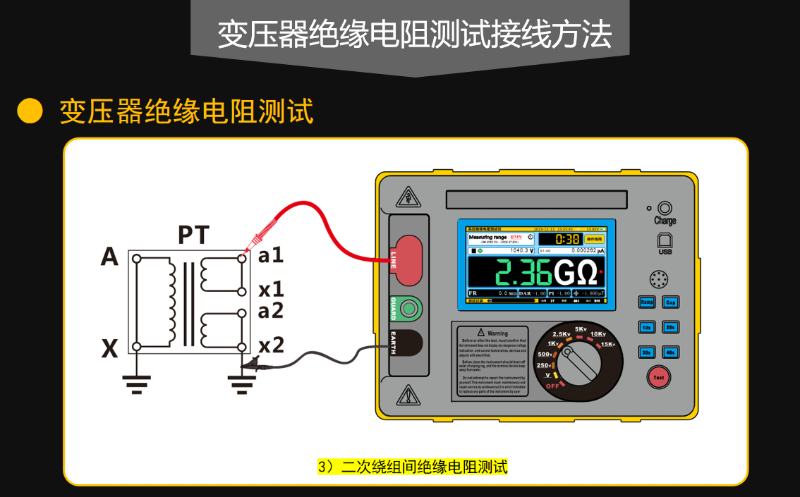

图17：变压器绝缘电阻测试，二次绕组间绝缘电阻测试

3.4 操作与设计优势

1）便捷操作体验：5 寸触摸彩屏，测试数据同屏显示，测试操作及查询历史记录非常方便。旋钮开关和按键组合设计，兼顾了传统操作习惯和智能化操作需求。

2）安全防护设计：内置电压监视器，自动监测被测物带电电压，电压超过 36V 自动禁止测试，有效保护仪表和操作人员；具有自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。

3）耐用性设计：采用坚固的双层外壳结构，仪表外箱防护等级 IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击，有效保护仪表。

长效续航能力：配置大容量充电锂电池组 14.8V 6400mAh，保障长时间测试工作，满足户外长时间作业需求。


图18：安全与注意事项

3.5 数据管理优势

1）大容量数据存储：可自动存储具有测试日期、测试计时的实时测试数据共 1000 组，方便用户查阅历史测试记录。

2）多方式数据传输：支持 USB 通信和蓝牙通信功能，可将测试数据上传到 PC 机或手机，实现数据的安全存储与专业分析。

3.6 型号规格

3.7 测试范围与精度

3.8其它技术规格

4. 应用场景与测试案例

4.1 电缆线绝缘电阻测试

在某电力公司的电缆线路维护项目中，使用 ETCR3520C 高压绝缘电阻测试仪对 10kV 电缆进行绝缘电阻测试。测试过程中，仪表在强电磁干扰的变电站环境下依然保持稳定运行，成功完成了绝缘电阻、极化指数和吸收比的测试。

测试采用超高阻值三线测量接线方式，将导电良好的金属裸线线缠绕在内部绝缘层外围，通过将安全端子连接至内部绝缘层外围导体来防止被测物表面漏电流，有效消除了表面漏电流对测试结果的影响，提高了测量精度。测试结果显示，该电缆绝缘电阻值为 8.5TΩ，极化指数为 2.8，吸收比为 1.6，绝缘状况良好，符合运行标准。

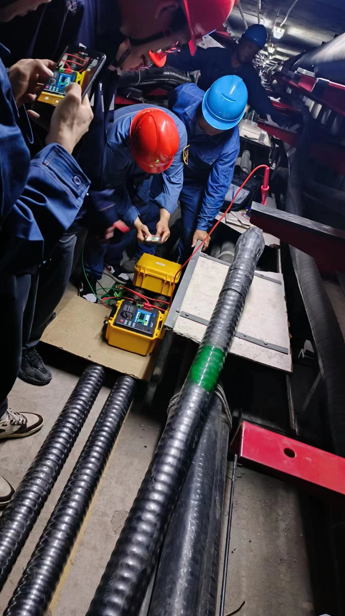

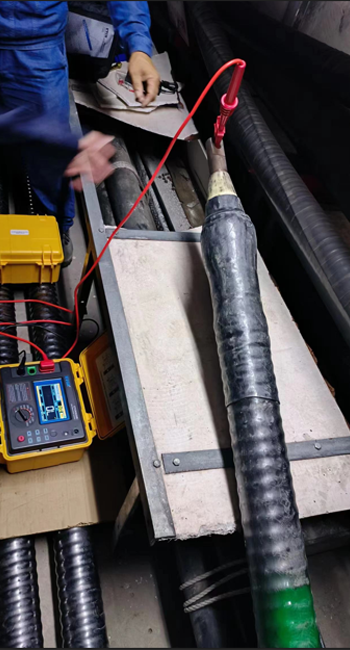

图19：电缆线绝缘电阻测试图

4.2 变压器绝缘电阻测试

在某工厂的变压器维护工作中，使用 ETCR3520B 高压绝缘电阻测试仪对 10kV 变压器进行绝缘电阻测试。测试内容包括一次绕组与二次绕组接地间绝缘电阻测试、一次绕组接地与二次绕组间绝缘电阻测试以及二次绕组间绝缘电阻测试。

通过测试，准确获取了变压器各绕组间的绝缘电阻值，其中一次绕组与二次绕组接地间绝缘电阻值为 5.2TΩ，一次绕组接地与二次绕组间绝缘电阻值为 4.8TΩ，二次绕组间绝缘电阻值为 6.1TΩ，均满足变压器运行的绝缘要求。同时，通过介质放电指数测试，判断变压器多层绝缘状况良好，无需进行维护处理。

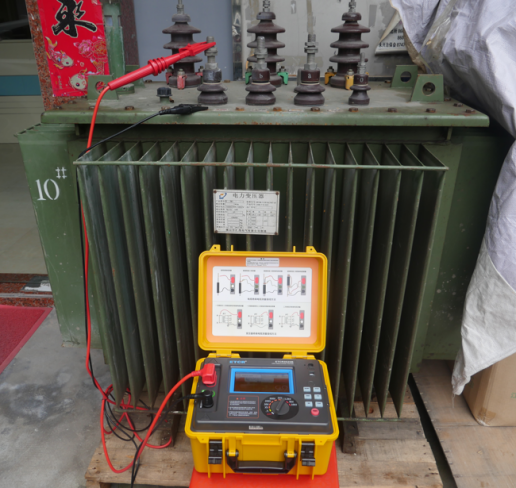

图20：变压器绝缘电阻测试图

4.3 电气设备预防性测试

在某机房的年度预防性维护中，使用 ETCR3520 高压绝缘电阻测试仪对机房内的 UPS 设备、配电柜等电气设备进行绝缘电阻测试。测试过程中，利用仪表的自设测试电压功能，根据不同设备的耐压等级，设定合适的测试电压，确保测试安全准确。

测试完成后，通过蓝牙通信将测试数据上传到手机 APP，生成测试报告，方便管理人员进行数据分析。测试结果显示，大部分设备绝缘状况良好，仅有一台配电柜的绝缘电阻值偏低，及时进行了维护处理，避免了设备故障的发生。

5. 总结

5.1 应用效果总结

ETCR3520 系列高压绝缘电阻测试仪在实际应用中表现出了优异的性能，有效解决了强感应电环境和分布电容较大场景下的测试难题，提高了测试数据的准确性和测试效率，实现了测试数据的数字化管理。该系列仪表的应用，为电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电等领域的设备安全运行提供了有力保障。

通过该系列仪表的使用，企业能够及时发现设备绝缘状况的变化，提前进行维护处理，降低了设备故障的发生率，减少了因设备故障导致的经济损失，同时降低了测试工作的人力成本和培训成本，提高了工作效率。

5.2 产品优势总结

ETCR3520 系列高压绝缘电阻测试仪具有宽量程高精度、多档位输出电压、强抗干扰能力、全面的测试指标、便捷操作体验、安全防护设计、耐用性设计、长效续航能力和完善的数据管理功能等优势，能够满足不同领域、不同场景下的绝缘电阻测试需求，是一款性能优异、实用性强的高压绝缘电阻测试仪。

广东铱电测控技术有限公司专注于电力测试仪器仪表及供电质量治理设备的研发生产。公司深耕电力行业近二十年，坚持走技术创新自主研发的道路，精心打造每一款产品，悉心服务每一位客户。公司积极支持 OEM&ODM 定制服务，根据客户具体需求量身定制，为客户创造更大价值。铱电测控是 ETCR3520 系列高压绝缘电阻测试仪的生产厂家，铱电测控服务热线：400-068-0006，

了解更多请访问铱电测控官网：www.etcr.net。
