ETCR5000 电能质量分析仪广泛应用于工业配电系统、新能源场站、轨道交通、建筑楼宇等场景，是开展电能质量监测、谐波分析、能耗统计的核心设备。其配套上位机软件承担着数据传输、波形分析、报表导出等关键功能，但在实际使用过程中，用户常因驱动安装、参数设置、环境干扰等因素遇到各类使用问题 —— 一次错误的驱动安装可能导致设备无法识别，一个不匹配的参数设置可能造成数据偏差，而忽略系统权限则可能引发软件闪退。

本文整理了上位机软件使用过程中的高频问题与标准化排查方案，帮助用户快速定位并解决问题，保障测量工作高效开展。

一、 驱动与设备连接类（最常见）

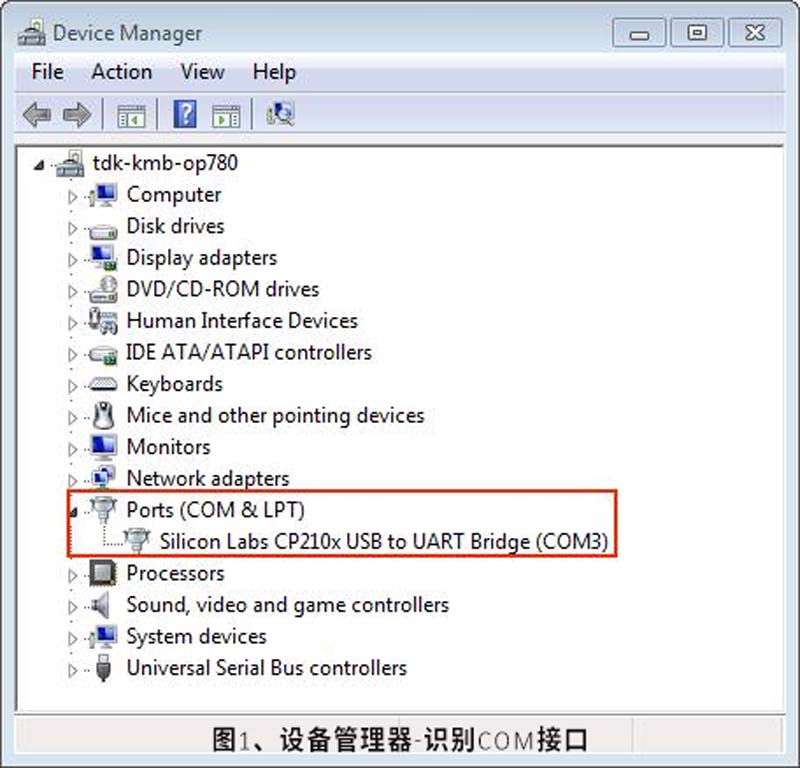

1. 电脑识别不到仪器 / 端口不显示（COM 口空白）

 • 现象：USB 线连接后，上位机左上角无 COM 口可选，设备管理器中出现 “未知设备” 黄色感叹号。

 • 原因：FT232 驱动未安装或版本不匹配、USB 线仅为充电线无数据传输功能、端口被其他程序占用、系统权限不足。

 • 解决：

a. 前往 ETCR 官网下载并安装对应系统版本的 FT232 驱动（32/64 位需与电脑系统匹配），安装完成后重启电脑。

b. 更换带数据传输功能的 USB 线，优先使用仪器原配专用数据线，避免使用仅支持充电的线材。

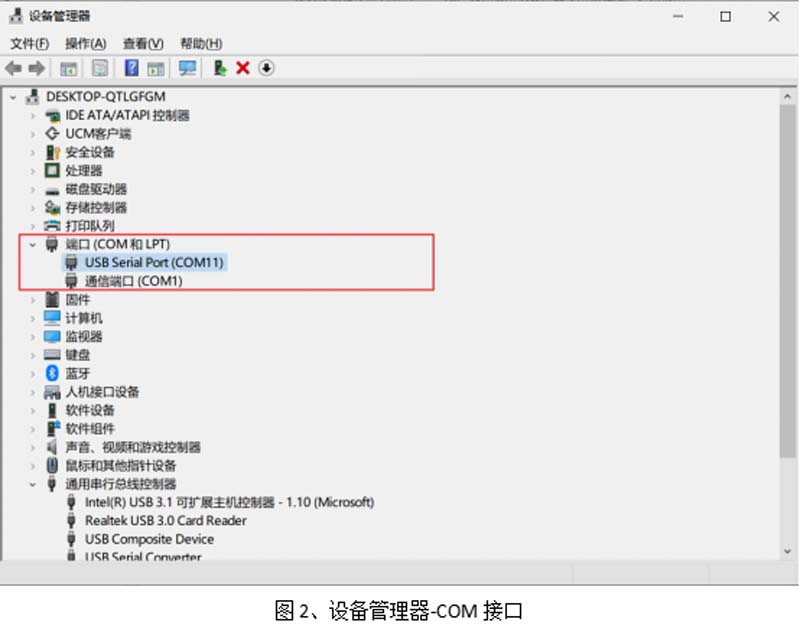

c. 仪器开机后再插入 USB 线；打开电脑设备管理器→端口（COM/LPT）查看实际分配的 COM 端口号，在上位机中手动选择对应端口。

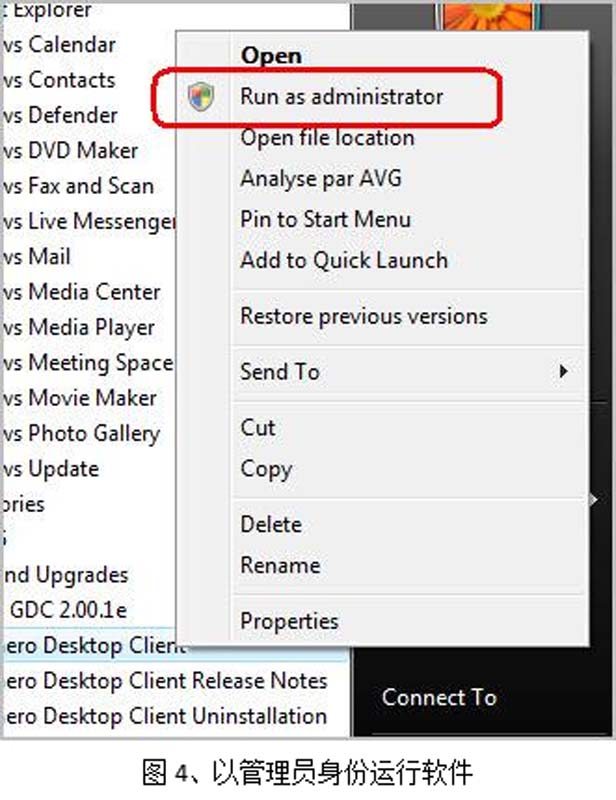

d. 右键点击上位机软件图标，选择 “以管理员身份运行”，临时关闭杀毒软件与防火墙后重试连接。

2. 端口已识别但显示 “连接失败 / 超时”

 • 现象：设备管理器中 COM 口正常显示，点击上位机 “连接” 按钮后提示连接失败，或连接后几秒内自动断开。注：电能质量分析仪需要开机。

 • 原因：串口通信参数不匹配、仪器端口被其他软件占用、USB 接口供电不稳、现场电磁干扰。

 • 解决：

a. 关闭其他串口调试工具、旧版上位机软件等可能占用端口的程序，确保当前上位机独占 COM 端口。

b. 优先使用电脑后置 USB 接口，其供电更稳定；避免使用 USB 延长线或集线器，减少信号损耗。

c. 远离变频器、电机等强电磁干扰设备，必要时可在仪器端执行 “菜单→设置→恢复出厂设置”，重置参数后重新连接。

二、 数据读取与导出类

1．实时数据不刷新 / 显示异常固定值

 • 现象：连接成功后，电压、电流、功率等参数无变化，或一直显示 “0” 与现场实际情况明显不符。

 • 原因：接线方式不匹配、量程选择错误、仪器未进入测量模式、上位机通道选择错误。

 • 解决：

a. 检查电压钳与电流钳接线：V1/V2/V3 对应三相线路，N 端可靠接零线，电流钳夹取方向与变比设置保持一致，避免接线错误导致数据异常。

b. 确认上位机左侧 “接线方式” 与仪器端设置完全同步，支持三相四线、三相三线、单相等多种模式，模式不匹配会导致数据计算错误。

c. 确认仪器端已进入 “实时测量” 模式，而非历史数据回放模式；上位机切换到对应功能页面（综合参数 / 谐波分析 / 波形监测）查看数据。

d. 根据现场电流大小选择合适量程：小电流场景优先选择 5A/50A 量程，大电流场景选择 500A/1000A 量程，避免量程过大导致小信号无法识别，或超量程导致数据溢出。

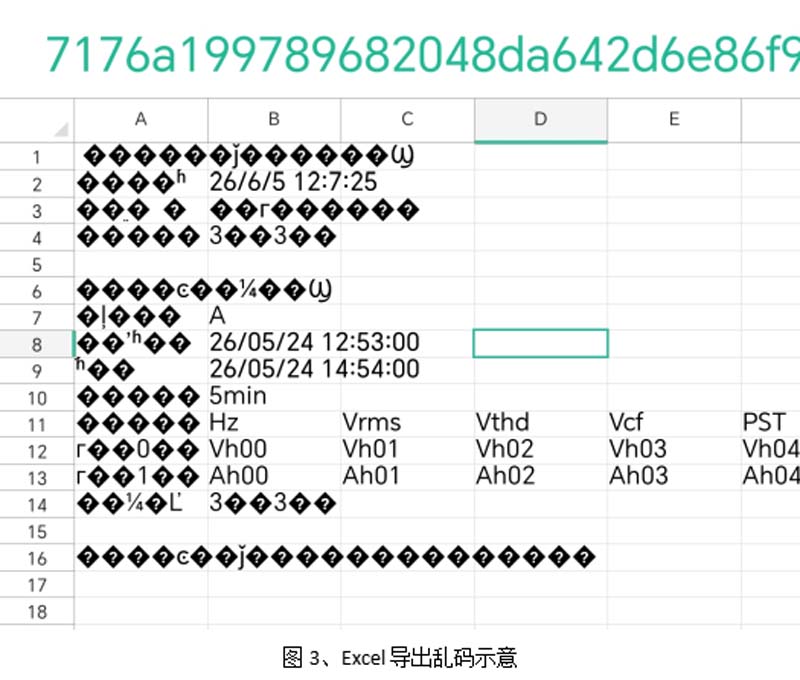

2．历史记录读不出 / 导出 Excel 失败或乱码

 • 现象：记录回放页面列表空白，或导出数据时提示 “文件错误”，导出的 Excel 文件打开后出现乱码。

 • 原因：仪器端未成功保存记录、数据文件损坏、导出路径包含中文 / 特殊字符、Office 版本不兼容。注：导出文件类型为.csv，请用电脑打开文件查看

 • 解决：

a. 确认仪器端已完成记录保存：测量过程中按 “记录” 键，选择记录时长后启动记录，测量结束后仪器会自动将数据存储到本地内存。

b. 在上位机 “记录回放” 页面，左上角选择正确的记录类型（波形记录 / 趋势记录 / 告警记录），点击 “刷新列表” 即可读取仪器内存储的历史数据。

c. 导出数据时，选择纯英文 / 数字的存储路径（如 D:ETCR5000Data），避免使用桌面、中文命名文件夹，防止系统识别路径错误。

使用 Excel 2016 及以上版本打开导出文件，或另存为.xlsx 格式；若出现乱码，可先用记事本打开文件，通过 “另存为” 选择 UTF-8 编码后重新打开。

三、 软件运行与权限类

1. 软件打开即闪退 / 运行中突然关闭

 • 现象：双击软件图标无响应，或启动几秒后自动退出；运行过程中突然卡死、无预警关闭。

 • 原因：系统权限不足、驱动程序冲突、缺失 VC++ 运行库、安装包损坏。

 • 解决：

a. 必须右键点击软件图标，选择 “以管理员身份运行”；在 Win10/11 系统中，可将用户账户控制（UAC）调整至最低级别，避免权限拦截。

b. 安装VC++ 2015-2022 运行库（x86+x64），修复系统依赖组件缺失问题。

c. 卸载旧版上位机软件，重新下载官方最新安装包，解压后安装到纯英文路径（如 D:ETCR5000），避免中文路径导致程序异常。

d.临时关闭 360、火绒等杀毒软件，或将软件安装目录添加到杀毒软件白名单，避免误杀导致程序退出。

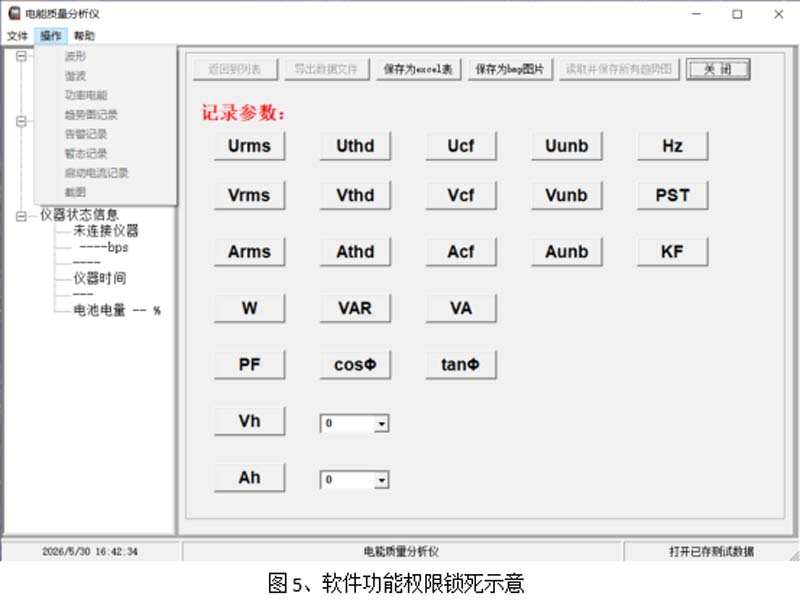

2. 界面按钮灰色不可用 / 功能锁死

  • 现象：“保存”“导出”“读取” 等按钮呈灰色，点击无任何反应，功能无法使用。

  • 原因：未成功连接仪器、系统权限不足、功能与仪器当前模式不匹配。

  • 解决：

a. 先完成仪器与上位机的连接，当界面显示 “已连接” 状态后，灰色功能按钮会自动激活可用。

b. 以管理员身份运行软件，避免系统权限不足导致部分功能被锁定。

c. 确认仪器端当前工作模式与上位机功能匹配，例如仪器处于 “波形记录” 模式时，上位机才能正常读取并回放波形数据。

在上位机软件的日常使用过程中，优先排查驱动安装与连接参数，其次确认接线与模式匹配，即可解决 90% 以上的常见问题。规范的操作与定期的参数校准，能够有效提升软件运行稳定性，延长仪器的使用周期。
