1. 什么是电能质量问题？

电能质量是指电力系统提供的电能在质量上满足用电设备正常、安全、高效运行的程度，其核心评价维度包括电压、电流的幅值稳定性、频率准确性、波形正弦性以及三相对称性等。从专业角度来讲，电能质量问题的本质，正是电压、电流或频率偏离标准额定值，从而引发用电设备性能下降、寿命缩短，甚至造成电力系统故障等各类异常现象的统称。

电能质量不仅关系到工业生产的连续性和产品质量，也影响民生用电的安全性，更是衡量电力系统运行水平的重要指标。不合格的电能质量会加剧电网损耗、引发电气设备过热，威胁系统稳定。在现代电力系统中，随着电力电子设备（如变频器、整流器）的广泛应用、分布式电源（如光伏、风电）的大量接入，以及各类非线性负载的增加，电能质量问题日益突出，已成为电力运维管理的重点。

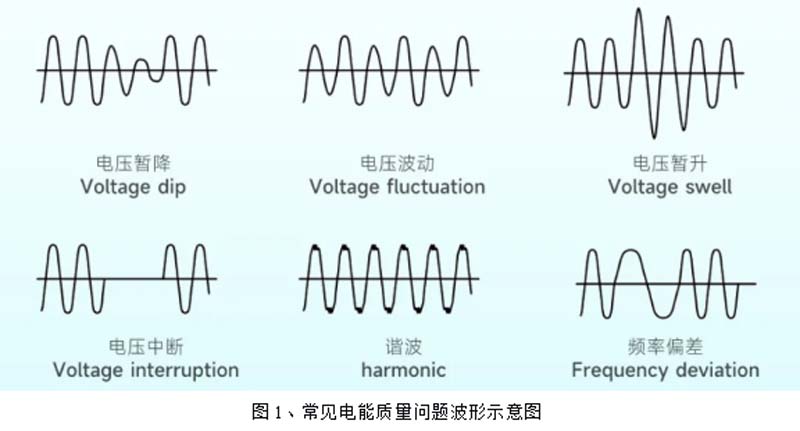

从异常参数类型及表现形式来看，电能质量问题主要分为四大类：谐波污染、三相不平衡、电压波动与闪变、电压暂降与暂升。其中，谐波污染和三相不平衡因产生场景集中、影响范围广，在工业场景中尤为突出，是最需重点管控的两类问题。

2. 什么是谐波污染

谐波污染是目前电力系统中最普遍的电能质量问题之一。其核心成因是电力系统中存在大量非线性负载（如整流器、变频器、电弧炉、LED照明、开关电源等），这类负载会改变电网电流的正弦波形，产生额外的谐波分量，进而污染电网。

从傅立叶分析的角度，谐波电流是频率为基波（50Hz）整数倍的分量。k次谐波即频率为基波k倍的成分（k=1为基波，k>1为谐波），常见的有3、5、7、11次等。需要注意的是，谐波不仅存在于电流中，还会通过电网阻抗耦合到电压中，形成谐波电压。谐波的危害主要体现在三个方面：一是增加电网损耗，导致变压器、输电线路等设备过热，降低使用寿命；二是干扰精密电子设备的正常运行，如引起PLC、传感器、计量仪表误动作或测量误差；三是可能引发电力系统谐振，严重时损坏电力设备，甚至造成电网故障停运。

3. 电能质量问题的危害

电能质量问题对电力系统的影响贯穿设备、控制与能效三个层面：

1) 设备层：谐波电流导致线路发热、绝缘老化、电机过热；三相不平衡引起电机振动增大、损耗增加。

2) 控制层：谐波干扰引发保护装置误动作，造成生产线频繁宕机；三相不平衡可能导致保护装置误判。

3) 能效层：谐波和三相不平衡均增加线损，降低能效，提高用电成本。

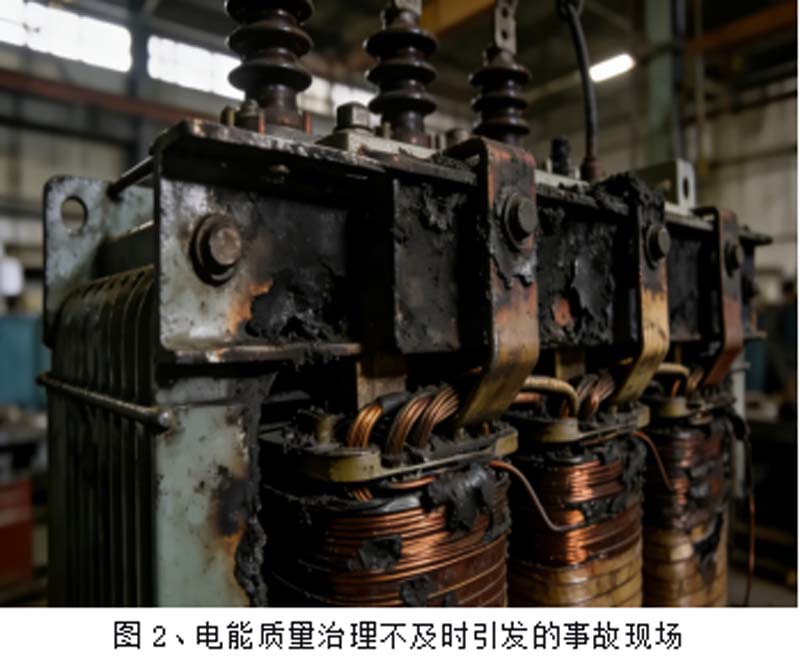

上述危害在实际生产场景中尤为突出。在精密制造领域，电压的细微波动足以让数控机床加工精度失控，导致零件批量返工甚至报废；在数据中心，一次短暂的电压跌落可能直接触发服务器宕机，重要数据丢失、业务中断随之而来；而在矿山、冶金这类重工业现场，超标的谐波会无声侵蚀变压器与电机的绝缘，最终引发烧毁事故，造成停产与巨额维修损失。作为电气行业从业者，我曾了解过因谐波治理不及时，导致整条产线瘫痪，单次损失就高达数十万元的案例。电能质量问题，从来不只是参数超标，更是持续的生产威胁与成本漏洞。

4. ETCR5230电能质量分析仪产品特点

ETCR5230 电能质量分析仪是专为三相电能质量现场检测打造的高精度综合型测试仪器。它如同电网运行的精密听诊器，集智能化测量、多维度分析与便携化作业于一体，为电力运维、设备诊断与电能质量管控提供专业可靠的技术支撑。其核心特性如下：

• 便携易用，灵活适配多场景：搭载 7 英寸高清触摸彩屏，机身采用紧凑轻量化设计，整机仅约 1.24kg，便于现场作业快速部署与携带；支持选配多款不同量程的电流传感器，覆盖 10mA~6000A 宽电流测量范围，可灵活适配各类现场的差异化测试需求。

• 多参同步，全面覆盖基础检测：支持 4 路电流（A、B、C 三相及中性线）与 3 路电压的同步采集，可精准测量三相不平衡度、有功 / 无功 / 视在功率、谐波含有率、总谐波失真度（THD）等数十项核心电能参数，全面覆盖三相电力系统的基础检测需求。

• 瞬变捕捉，直观呈现电网状态：可实时呈现电压电流波形、相量关系图，以可视化方式直观展现电网运行状态；动态捕捉电压电流瞬时波动，实现启动电流、浪涌电流的专项监测，同时对各项电力参数进行实时监测，自动生成异常告警列表，助力快速定位电网异常。

• 可长时记录，支撑长期监测分析：支持测试数据的长周期记录，自动生成参数趋势变化曲线，支持数据录制与屏幕截图留存；依托大容量存储架构，在不同工作模式下可实现超长时间的数据存储，例如三相趋势模式下，以 10 秒存储间隔即可实现长达约 1500 天的连续数据记录，充分满足长期电网稳态监测的需求。

• 一机多能，覆盖多元测试需求：具备深度谐波分析能力，可完成最高 51 次谐波的精准检测与频谱分析，同时集成电能计量、直流参数测试、变比测试等专项功能，一机多能，可覆盖电力运维、设备检测、计量校验等多场景的差异化测试需求。

• 简洁交互，提升现场作业效率：配备中英文双语操作界面，全触摸交互设计，操作逻辑简洁直观，大幅降低使用门槛；支持专项功能的一键直达，快速切入相位伏安测试、变比测试、直流测试等专项检测模块，有效提升现场作业的效率。

• 事件捕获，助力故障溯源分析：内置专业电能质量事件捕捉模块，可精准捕获电压闪变、电压骤升 / 骤降等暂态电能质量事件，为电网扰动分析、故障溯源与电能质量评估提供精准、完整的数据支撑。

5. 报告导出

ETCR5230型上位机系统搭载完善的报告导出功能，可实现参数记录数据的精准导出与专业分析判定。操作时，在参数记录模块中根据检测需求勾选所需导出的参数，无需额外预处理。当完成参数选择并触发导出指令后，上位机软件将自动调用预设的国家标准及检测规范，对所选参数数据进行全面的数据分析、逻辑校验与结果判定，最终生成符合行业标准、数据翔实、判定清晰的检测报告，为后续的检测结果复盘、数据归档及合规审核提供可靠的技术支撑。
具体内容可见官网文章《【应用案例】ETCR5230电能质量分析仪如何导出分析报告》。

6. 实际应用案例
案例情况：某汽车零部件制造工厂的生产线近期多次出现电机过热、断路器异常跳闸的情况，导致生产线频繁停机，影响生产效率。该工厂的400V低压配电柜负载以变频电机、单相焊接设备、开关电源等非线性和不对称负载为主，运维团队初步判断存在谐波超标和三相不平衡的问题，需精准测量进行排查。

测量方案及实施过程：

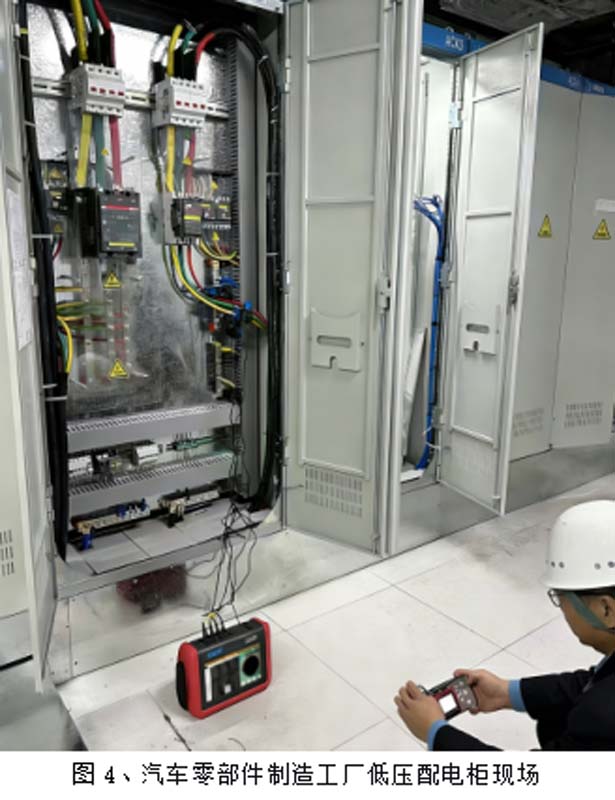

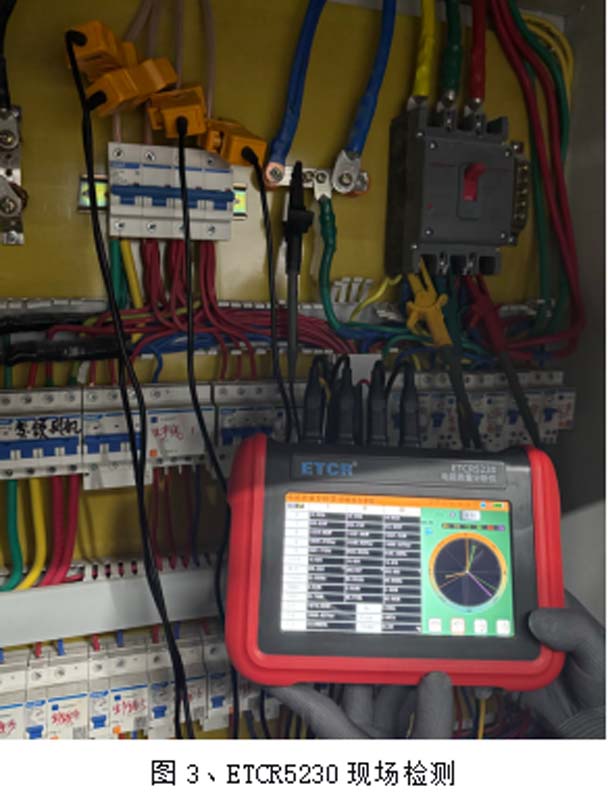

经现场勘察与分析，决定采用ETCR5230电能质量分析仪进行带电检测。该方式无需停电即可完成精准测量，保障供电连续性。具体测量方案如下：

1) 仪表基础设置：

• 按下电源键开机，进入主界面。

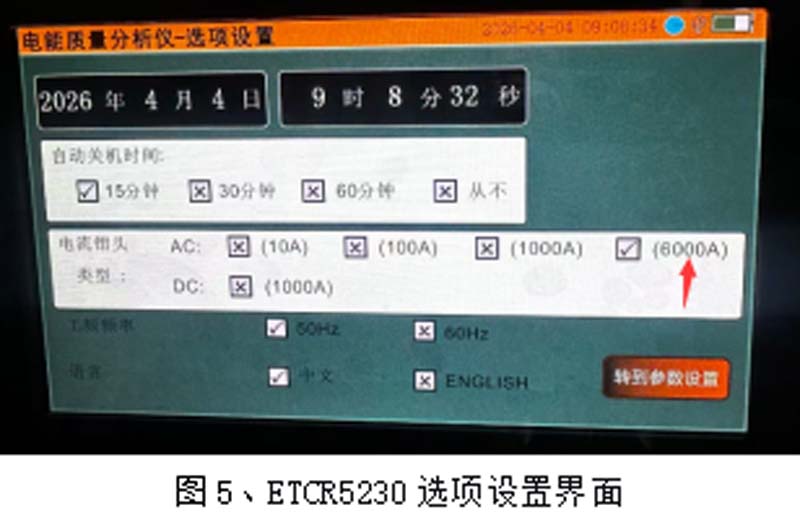

• 根据被测线路的电流大小和线径，选择合适的电流钳；进入设置界面，设置电流变比、电压变比，并选择对应的电流钳型号。


• 根据现场电网类型（三相四线供电系统），选择三相四线制接线方式。

• 设置工作频率为50Hz，选择中文操作界面。


2) 现场接线操作：

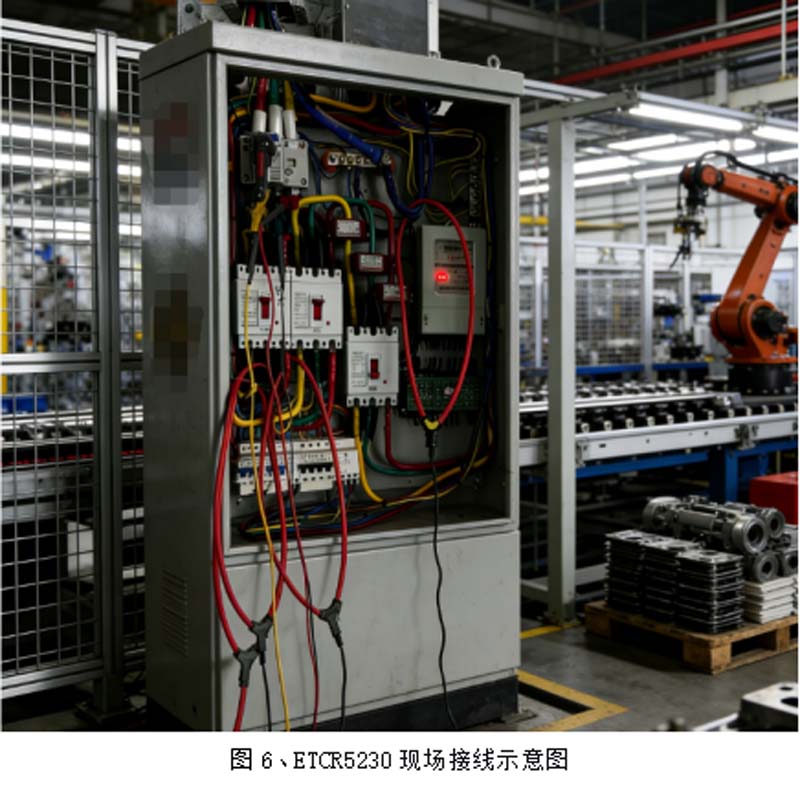

• 将4把电流钳对应连接仪表的4路电流接口：L1/A、L2/B、L3/C、N/D，确保对应连接。

•  将3条电压鳄鱼夹按颜色对应连接仪表的3路电压输入接口：L1/A、L2/B、L3/C。

• 接线顺序：先将N相电流钳钳住电柜的中性线（N相），再将A、B、C相电流钳分别钳住对应的A、B、C相导线；电压测试线按颜色对应连接A、B、C相。

• 检查所有接线是否正确、牢固，无松动。

3) 仪表操作：

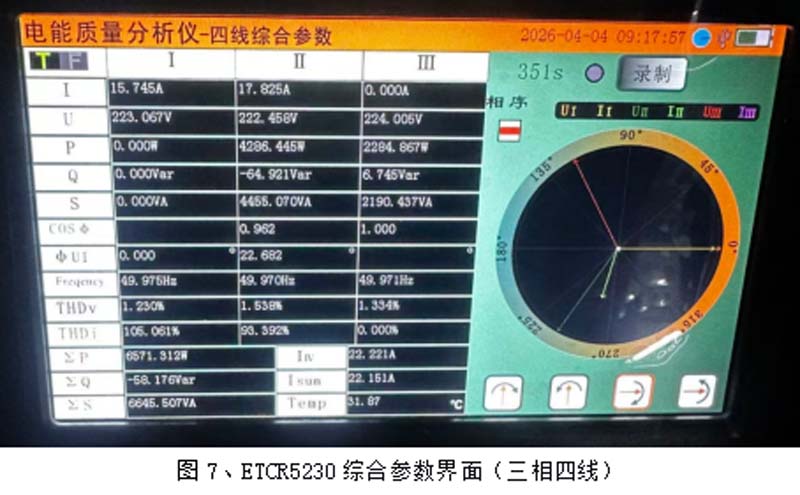

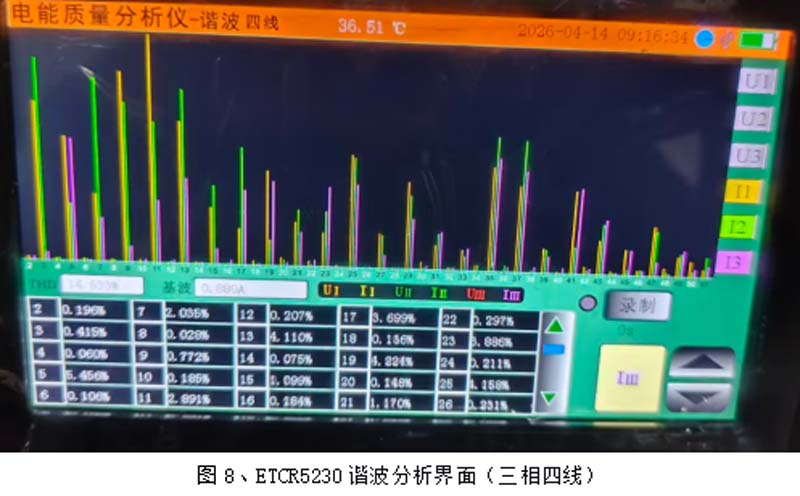

• 切换至谐波分析界面，查看各相电压和电流的谐波含有率（最高51次谐波），通过柱状图直观查看各次谐波占比。

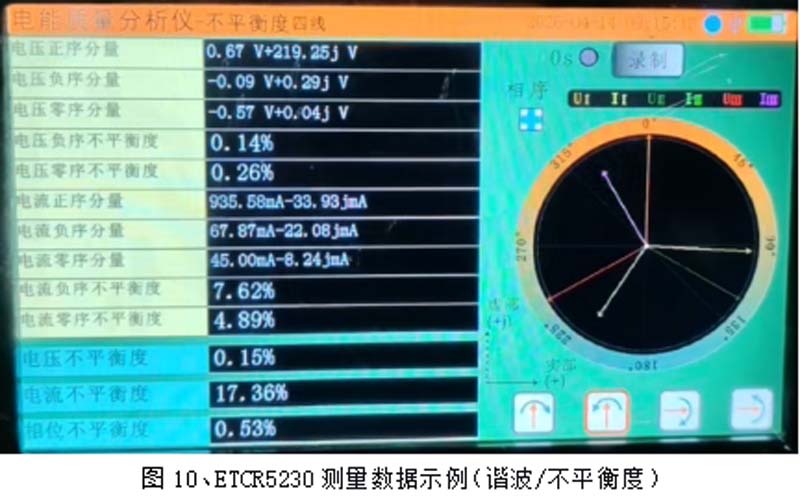

• 切换至不平衡度界面，测量三相电压和电流的不平衡度，记录相关数据。

• 启动参数记录功能，按1秒间隔录制数据，以便后续分析；同时使用截图功能保存关键界面数据。

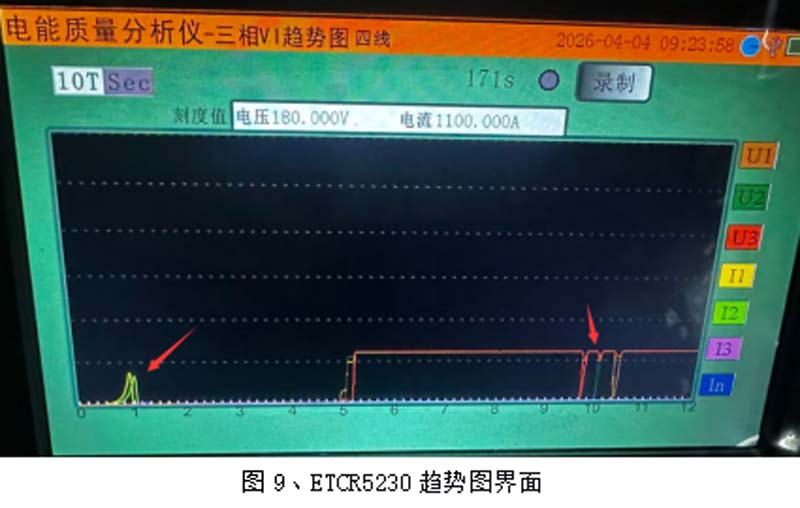

• 切换至趋势图界面，查看电压、电流、功率的趋势变化，观察是否有电压骤升骤降、浪涌电流等事件。

案例总结：

本次采用ETCR5230电能质量分析仪对该工厂的低压配电柜进行精准测量，成功定位了设备异常的根本原因：
谐波超标： 5次谐波电流畸变率达7.2%，超出国标GB/T 14549-93限值4%；同时3次谐波电流在中性线叠加，导致中性线电流超相线电流1.8倍，引发线路发热。
三相不平衡： 三相电流不平衡度达17.36%，超出国标GB/T 15543-2008限值4%，导致电机振动增加，过热严重。
电压骤降： 捕捉到多次电压骤降事件，导致现场设备异常动作。

通过本次测量，运维团队根据测量结果制定了针对性的电能质量治理方案，包括加装谐波滤波器、调整负载分布以平衡三相电流。方案实施后，有效解决了设备异常问题，恢复了生产线的正常运行，并降低了用电成本。
