在户外施工工地，使用了大量的配电箱给现场的机电设备及电动工具提供电源，由于环境恶劣配电箱存在着漏电隐患，严重威胁施工人员及设备的用电安全。铱电测控研发的配电箱在线监测终端，用于在线监测记录配电箱各种用电参数及施工单位管理员等信息，确保工地用电安全。

产品功能

1. 在线监测供电系统中配电箱接地回路电阻，判断接地回路是否良好。

2. 在线监测配电箱外壳的对地电压，判断配电箱是否带电。

3. 在线监测配电箱供电线路的漏电流，判断漏电故障。

4. 在线监测配电箱内环境温度。

5. 通过4G上传漏电流、电压、接地回路电阻、环境温度等数据。

6. 通过485上传漏电流、电压、接地回路电阻、环境温度等数据。

7. 通过蓝牙APP可在移动终端查看监测数据及施工单位信息，并可设置施工单位信息。

8. 具有wifi通信功能，可通过wifi设置施工单位信息。

9. 通过GPS/北斗进行设备定位，并将经纬度信息发送到后台、APP。

产品组成

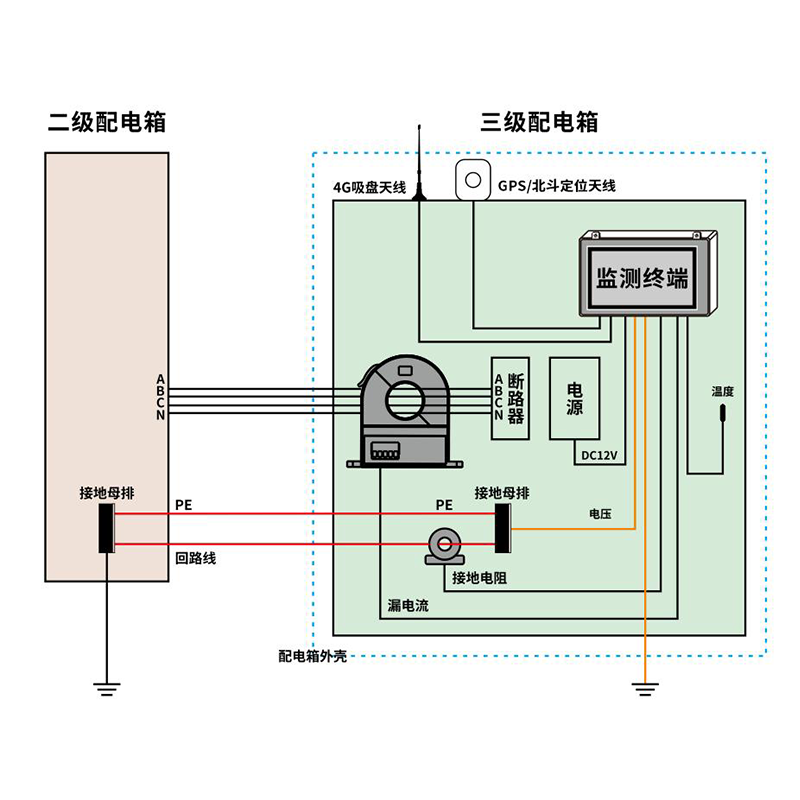

    产品由接地电阻传感器、漏电流互感器、温度传感器、监测终端、天线等组成。

测量原理

1、 接地电阻测量原理及应用

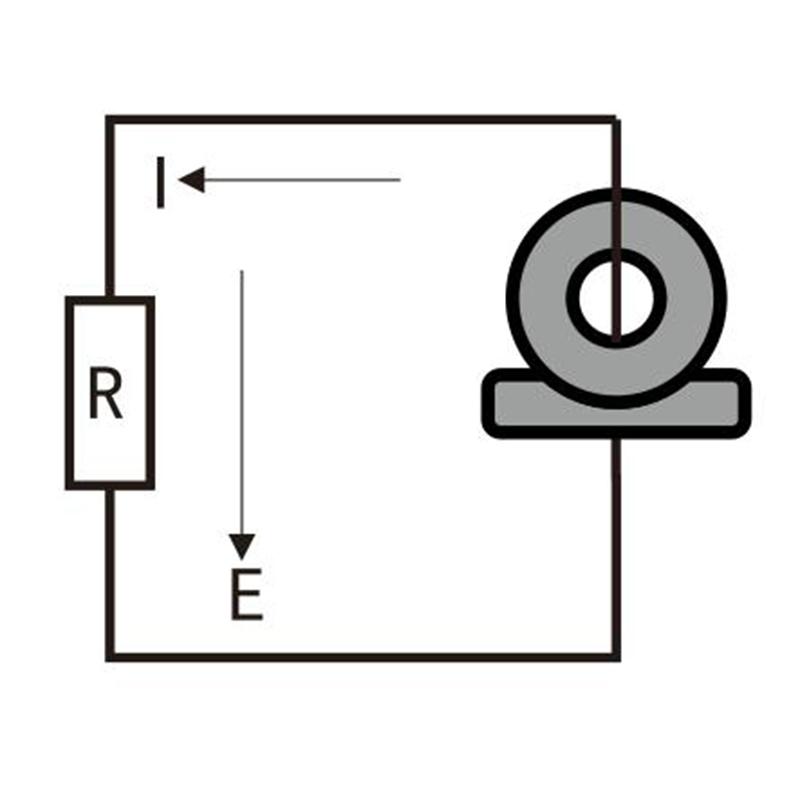

原理：接地电阻在线检测仪测量接地电阻的基本原理是测量回路电阻。传感器先给被测接地回路一个激励脉冲信号，在被测回路上感应一个脉冲电势E，在电势E的作用下将在被测回路产生电流I。传感器对E及I进行测量，并通过公式：R=E/I即可得到被测回路电阻。

应用：通过测量PE线与回路线的金属回路阻值，可以判断接地回路是否良好，从而判断三级配电箱的PE线是否接地良好。

2、 漏电流测量原理及应用

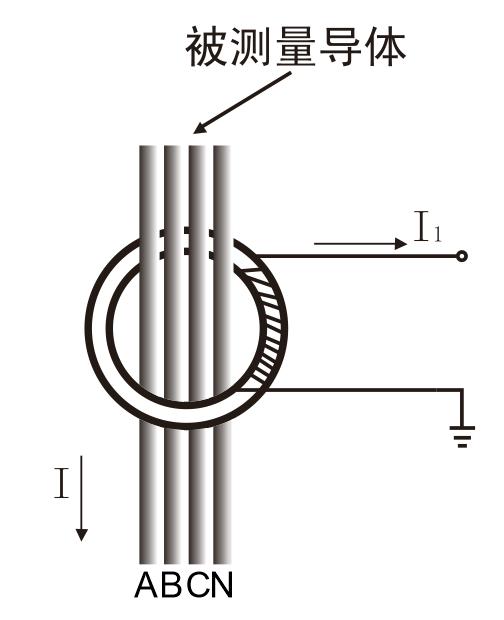

原理：被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。I=n*I1（其中：n为副边与原边线圈的变流比）。

    应用：通过互感器测量被测线路的三相四线电流矢量和，经过采样放大后进行采集计算出相应的漏电流大小，从而判断线路是否漏电。

3、 电压测量原理及应用

原理：小电压可直接通过模/数(A/D)转换原理直接采集，大电压时，可利用分压原理，将大电压转化为小电压，然后通过模/数(A/D)转换原理，将被测的模拟量电压转换成相应的数字量。

应用：通过一端接接地，一端接PE线，可实现测量PE线的对地电压大小，也就是配电箱外壳的对地电压大小。从而判断PE线及配电箱外壳是否带电。
