高压绝缘电阻测试仪（也称兆欧表）广泛应用于电缆、变压器、电动机、发电机等电气设备的绝缘性能检测。很多用户拿到仪表后，首先面对两个最实际的问题：“我该选哪个电压档位来测？” 和 “测出来的数值到底合不合格？”
选错电压——测出来的结果可能虚高或虚低，甚至损坏被测设备。
本文以ETCR3500系列高压绝缘电阻测试仪为例，为你整理不同设备适用的测试电压档位，以及绝缘电阻的合格判定参考值。
同设备适用的测试电压档位
ETCR3500系列提供多个电压档位（ETCR3500：50V～5kV共6档；ETCR3500B：50V～10kV共7档），下面是最常用的电压选档参考：
被测设备类型 | 推荐电压档位 | 说明 |
低压电气线路（380V及以下） | 500V | 家用、商用低压线路常用 |
10kV电力电缆 | 2.5kV 或 5kV | 长度较长时建议用5kV，充电更快 |
35kV及以上变压器 | 5kV 或 10kV（仅3500B） | 高压侧绕组需用高电压 |
6kV/10kV高压电动机 | 2.5kV 或 5kV | 按电机额定电压选择 |
避雷器、绝缘子 | 5kV | 耐压较高，测试电压需足够 |
| 绝缘材料样品 | 根据材料标准 | 通常500V～5kV不等 |

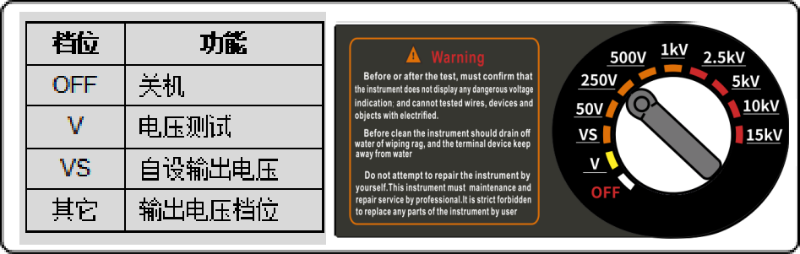

见下图，仪表旋钮上的档位对应不同测试场景。旋至“V”可测交流/直流电压（用于检查被测设备是否带电）；
图1、旋钮档位图
