对于变压器、长电缆、发电机等大容量设备，单次绝缘电阻（IR）只能反映瞬间状态。极化指数（PI） 和 吸收比（DAR） 能判断绝缘是否受潮或缓慢劣化。此外，温度也会明显干扰测量结果。
不会看结果——仪表显示的MΩ、GΩ、PI、DAR对你来说只是一串数字，无法判断设备是否安全。
本文以ETCR3500系列高压绝缘电阻测试仪为例，介绍PI、DAR的判定标准及温度影响。
一、 哪些设备必须测PI/DAR？
PI：110kV及以上变压器、长距离高压电缆（数公里）、大型发电机
DAR：容量≥4000kVA的变压器、中长电缆
低压线路或短电缆一般只测IR即可。
二、 判定标准速查表
PI值（10分钟电阻÷1分钟电阻） | 绝缘状况 |
>4.0 | 很好 |
4.0～2.0 | 良好 |
2.0～1.0 | 存在问题（缩短测试周期） |
<1.0 | 不良（尽快处理） |
DAR值（1分钟电阻÷15秒电阻） | 绝缘状况 |
>1.4 | 很好 |
1.4～1.25 | 良好 |
1.25～1.0 | 存在问题 |
| <1.0 | 不良 |
注意：具体计算公式和操作方法见官网文章《高压绝缘电阻测试仪使用篇-如何使用测量参数的自设定功能》。
一、 温度对绝缘电阻的影响
绝缘电阻会随温度升高而下降。通常温度每升高10℃，绝缘电阻可能下降一半左右。因此：
尽量在接近20℃～30℃的环境下测量。
如果必须在高温或低温下测试，记录测试时的温度，并与历史数据在相近温度下比较。

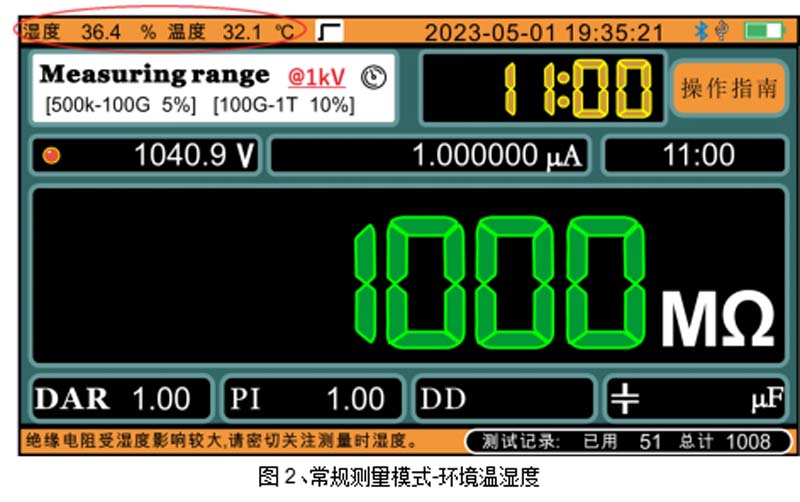

ETCR3500系列仪表自带温度传感器，测试时会显示机内温度（不代表被测物表面温度，但可作参考）。
简单判断原则：
温度高时实测值会偏低，但若比标准或历史值低太多，则可能真有缺陷。
温度低时实测值偏高，不代表绝对安全，仍需与同温下历史数据对比。
