现场电气工作——无论是验收、巡检还是故障排查——到底要测哪些项目？
接地电阻、绝缘电阻、漏保动作特性、线路电力参数、直流电阻、插座接线……每一项都是电气安全规范要求的必测内容。不同的测试项目，原本对应着不同的专用仪器。
ETCR7600便携式电气综合测试仪把这些功能集成到一台设备里。下面逐一介绍它能完成的测试项目。
一、 接地电阻测量
接地系统的可靠性直接关系到人身安全和设备保护。
ETCR7600采用三线法测量接地电阻，适用于建筑物接地、设备接地、防雷接地等场景的电阻值检测。
测量功能 | 量 程 | 精度 | 分辨力 |
接地电阻 | 0.10Ω～30.00Ω | ±2%rdg±5dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
30.0Ω～300.0Ω | 0.1Ω | ||
300Ω～3000Ω | 1Ω |

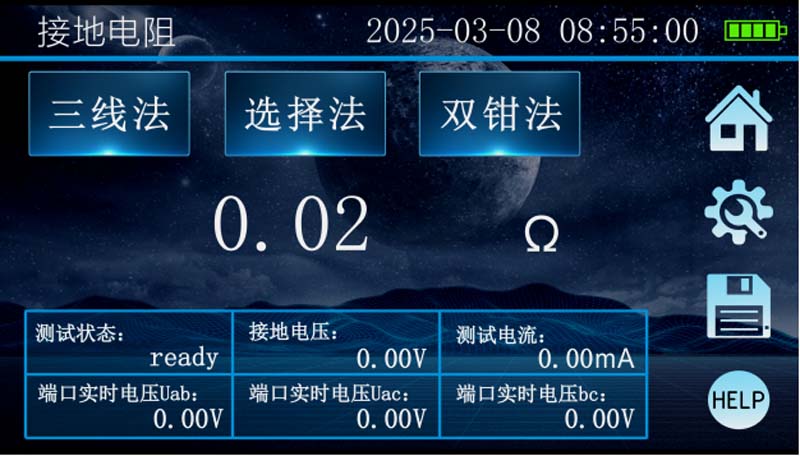

图1、接地电阻测量界面
二、 绝缘电阻测量
绝缘老化是漏电和短路的主要隐患。
ETCR7600提供四个测试电压档位，可用于电机绕组、电缆线芯对地、配电柜母排等部位的绝缘性能检测。
测量功能 | 输出电压 | 测量范围（Ω） | 精度 | 分辨率 |
绝缘电阻 | 50V | 0.10M～1M | ±5%rdg±5dgt | 0.01M |
1M～1G | ±5%rdg±5dgt | 0.1M | ||
1G～4G | ±10%rdg±5dgt | 0.1G | ||
250V | 0.50M～1M | ±5%rdg±5dgt | 0.01M | |
1M～1G | ±5%rdg±5dgt | 0.1M | ||
1G～20G | ±10%rdg±5dgt | 0.1G | ||
500V | 1M～1G | ±5%rdg±2dgt | 0.1M | |
1G～40G | ±10%rdg±5dgt | 0.1G | ||
1000V | 2M～1G | ±5%rdg±5dgt | 0.1M | |
1G～80G | ±10%rdg±5dgt | 0.1G |
三、 RCD漏电保护器测试
漏电保护器动作是否正常，直接关系到触电防护的有效性。
ETCR7600可输出8档漏电电流，测量跳闸时间、跳闸电流。用于验证现场漏保是否在标定值内正常动作。
漏电动作电流档位 | 手动/自动模式：15mA、30mA、50mA、60mA、100mA、200mA、500mA 步进模式：30mA、100mA（可测试具体动作电流） |
漏电动作电流精度 | ±10%rdg+5mA |
漏保动作时间量程 | 0.0ms-1000.0ms |
漏电动作时间精度 | ±5%rdg±3ms |

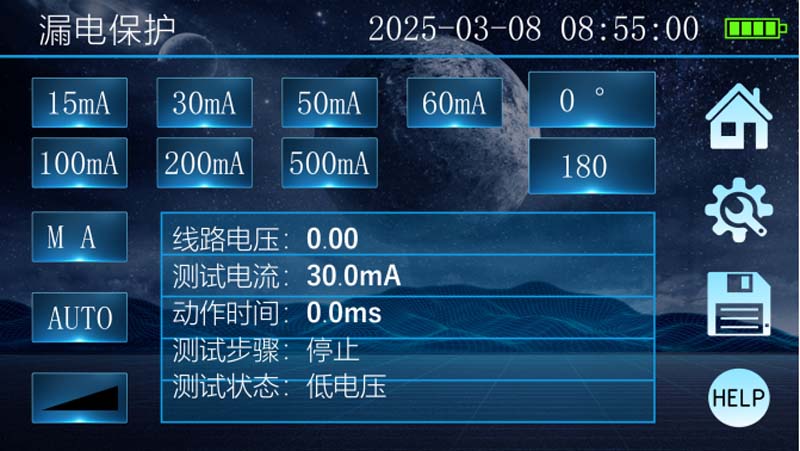

图2、漏电保护测量界面
四、 电力参数测量
配电线路的电能质量怎么样？
ETCR7600可测量交流电压、交流电流、有功/无功/视在功率、功率因数、频率、相位，以及3次和5次谐波含有率。可用于判断配电线路的电压是否稳定、三相是否平衡、谐波是否超标。
测量功能 | 量 程 | 精度 | 分辨力 |
交流电压 | 0.10V～500.00V | ±2%rdg±5dgt （谐波：±5%rdg±10dgt） | 0.01V |
交流电流 | 0mA～999mA | ±2%rdg±5dgt （谐波：±5%rdg±10dgt） | 1mA |
1.00A～9.99A | 10mA | ||
10.0A～600.0A | 0.1A | ||
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率 | 0.0W～300kW | 0.1W | ±(1.0%量程) |
无功功率 | 0.0var～300kvar | 0.1var | ±(1.0%量程) |
视在功率 | 0.0VA～300kVA | 0.1VA | ±(1.0%量程) |
频 率 | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
功率因数 | -1.000～1.000 | 0.001 | ±0.03 |
谐波测试 | 3次、5次谐波含有率 | ||
相序测试 | 有 | ||
五、 直流电阻、插座检测与数据管理
直流电阻测量采用四线法，可消除测试线电阻带来的误差，适用于变压器绕组、电机线圈、接触器触头等低阻值部位的精确测量。
测量功能 | 量 程 | 精度 | 分辨力 |
直流电阻 | 0.001Ω～3.000Ω | ±5%rdg±0.03Ω | 0.001Ω |
3.00Ω～30.00Ω | ±5%rdg±8dgt | 0.01Ω | |
30.0Ω～300.0Ω | 0.1Ω | ||
300Ω～3000Ω | 1Ω |
插座检测功能可测量线路电压是否正常、零火线序是否正确、地线是否带电、地阻状况等10项指标。
操作上采用7寸触摸彩屏，功能模块直接点选进入，内置接线示意图。测试数据可存储1000组，支持蓝牙手机查看和USB电脑导出。
六、 总结
工地现场电气安全测试的核心项目——接地电阻、绝缘电阻、RCD漏保测试、电力参数，以及直流电阻、插座检测等辅助功能——ETCR7600均可完成。一台设备，覆盖多类测试任务。
ETCR7600与ETCR7600B的选择：ETCR7600配备1个Φ32mm电流钳，适用于常规接地电阻和电力参数测试；ETCR7600B配备2个Φ50mm电流钳，额外支持双钳法和选择法测量接地电阻，电流量程扩展至600A，适合需要快速测量多点接地系统或大电流场景的用户。
