接地电阻测试仪通常提供多种测量方法。ETCR3000B、ETCR3100C等型号支持二线法、三线法、四线法，但很多用户拿到仪表后并不清楚其中的差异。本文说明三种方法的区别。

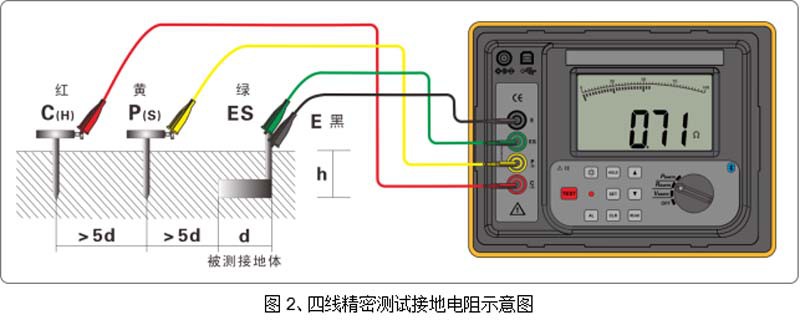

一、 四线法（精密法）
四线法使用E、ES、P(S)、C(H)四根测试线，分别连接被测接地体和辅助接地棒。
四线法能消除被测接地体、辅助接地棒、测试夹、仪表输入接口表面的接触电阻对测量的影响，也能消除线阻对测量的影响。因此四线法不需要线阻校验，插线即测。

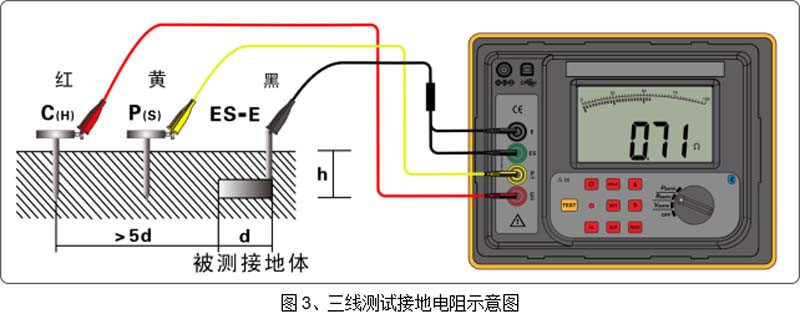

二、 三线法（常规法）
三线法短接ES和E接口，用三根线（E、P、C）连接。原理与四线法相同，但ES和E合并后不再区分接触电阻和线阻，因此不能消除线阻和接触电阻的影响。使用三线法时，需先去除被测接地体表面的氧化层，测量时测试线不能缠绕在一起。

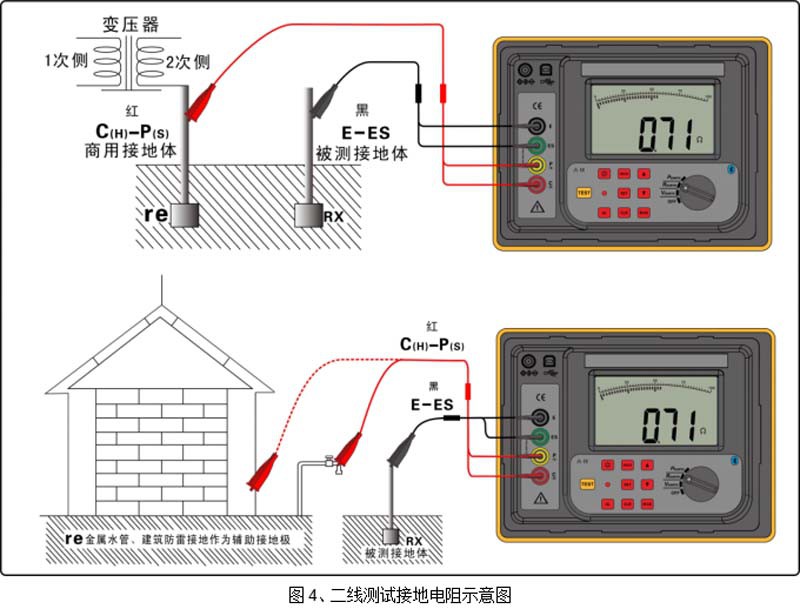

三、 二线法（简易法）
二线法不使用辅助接地棒，利用现有的接地电阻值最小的接地极作为辅助接地极。将C(H)与P(S)短接、E与ES短接，仅用两根线连接。可以利用金属水管、消防栓等金属埋设物、商用电力系统的共同接地或建筑物的防雷接地极来代替辅助接地棒。
四、 三种方法对比总结
方法 | 精度 | 接线数 | 辅助地桩 | 是否需要线阻校验 | 适用场景 |
四线法 | 最高（±2%rdg） | 4根 | 2根 | 不需要 | 精密测量、验收测试 |
三线法 | 较高（±2%rdg） | 3根 | 2根 | 不需要（但建议去除氧化层） | 常规接地电阻测量 |
二线法 | 较低 | 2根 | 不需要 | 不需要（需做减法运算） | 简易测试、无法打地桩场合 |
选型参考：
ETCR3100C和ETCR3000B支持二/三/四线法，选择面最宽，适合需要精密测量的场合
ETCR3000C、ETCR3000-EP支持二/三线法，适用于常规测量，对四线法有需求的用户需向上选择
