同样是测接地电阻，场景不同，现场条件也截然不同。建筑物防雷接地能在平整地面打辅助接地棒，精密设备机房要求数据高度准确，野外杆塔周围可能是水泥地或碎石地，多点并联接地系统引下线众多无需逐根断开，户外工地风吹日晒条件恶劣。用一种方法、一款设备应对所有场景，往往顾此失彼。ETCR系列数字式接地电阻测试仪提供二线法、三线法、四线法、双钳法等多种测量方案，覆盖不同场景的测量需求。

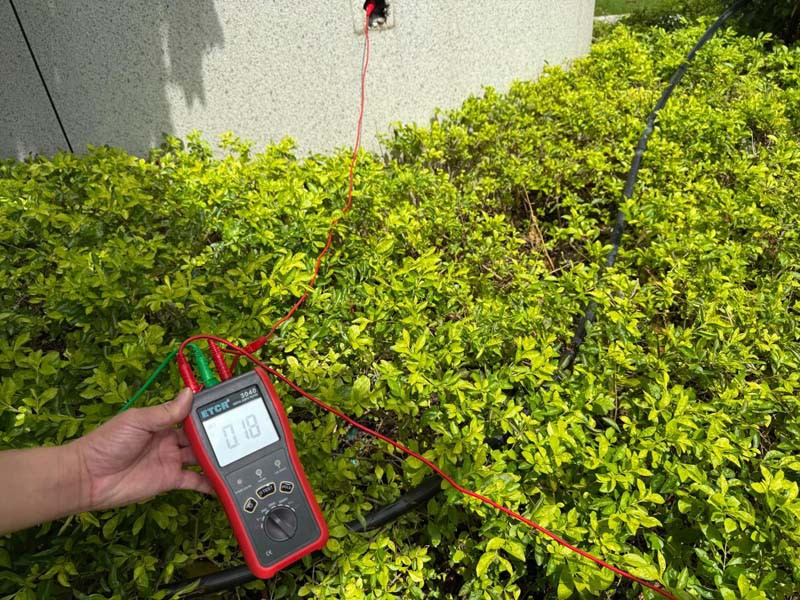

                                                                           图1 - ETCR3040现场接地电阻测量

一、建筑物防雷接地——三线法常规测量

建筑物接地网通常布置规则，周围地面条件适合打入辅助接地棒，三线法即可满足常规精度要求。从被测接地体开始，每隔5～10米分别将P、C辅助接地棒呈一条直线深埋入大地，测试线不能缠绕在一起。遇干燥或碎石地面时，可加水保持辅助接地棒插入处潮湿，以降低辅助接地电阻值。ETCR3100C、ETCR3000B等型号均支持三线法测量。

二、精密设备与数据中心——四线法精密测量

数据中心、实验室等场所对接地电阻精度要求高，普通三线法无法消除接触电阻和线阻带来的误差。四线法使用E、ES、P(S)、C(H)四根测试线，能消除被测接地体、辅助接地棒、测试夹、仪表输入接口表面之间的接触电阻对测量的影响，且不需要线阻校验。被测接地体到电流极之间的距离，应至少是被测接地体埋入深度的5倍。ETCR3100C、ETCR3000B均支持四线法精密测量，精度达±2%rdg。

三、无法打地桩的场合——二线法简易测量

水泥地面、室内地面、碎石地等无法打入辅助接地棒的场合，三线法和四线法都无法实施。二线法不使用辅助接地棒，利用金属水管、消防栓或商用电力系统的共同接地作为辅助接地极，仅用两根测试线即可测量。仪表读数为被测接地体与辅助接地体的电阻值之和，需减去辅助接地体电阻值得到真实值，测量时优先选择接地电阻值小的辅助接地体。ETCR3040、ETCR3100等型号均支持二线法测量。

四、多点并联接地系统——双钳法/选择法

杆塔、大型地网等系统有多个接地引下线并联在一起，传统方法需断开并联接地极逐一测量，工作量大。双钳法通过激励钳产生交流电动势、检测钳反馈电流，无需断开任何并联接地极即可直接测量。ETCR3200C双钳多功能接地电阻测试仪配备大口径电流钳，可灵活测量单点和网状接地等各种复杂接地系统。

五、户外工地现场——便携耐用设备

户外工地环境恶劣，风吹日晒雨淋，对仪器的防护性能和续航能力有更高要求。ETCR3100系列采用防水保护箱，防护等级IP65，防撞、防摔、防水，配备大容量可充电锂电池组，适合户外长时间作业。仪表支持线阻校验功能，能避免因测试线长时间使用线阻变化或接口接触不良引起的误差，确保现场测量准确性。

六、现场测量实拍

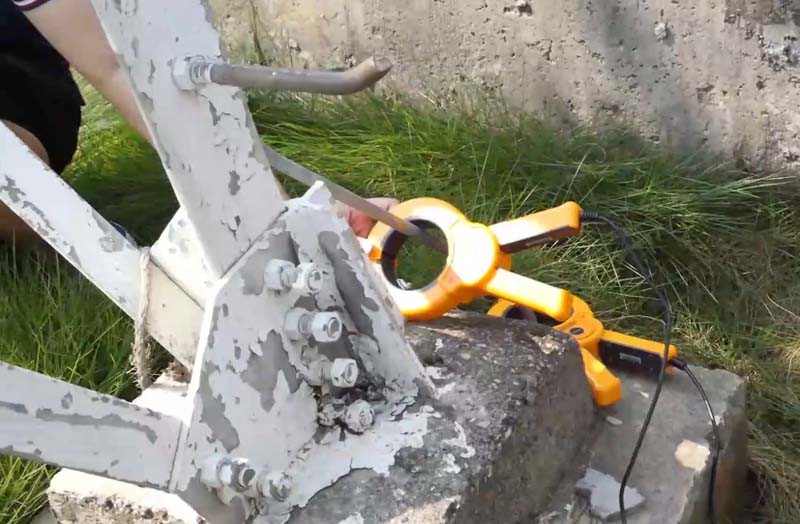

                                                                     图2 - ETCR3200C双钳法测量接地电阻

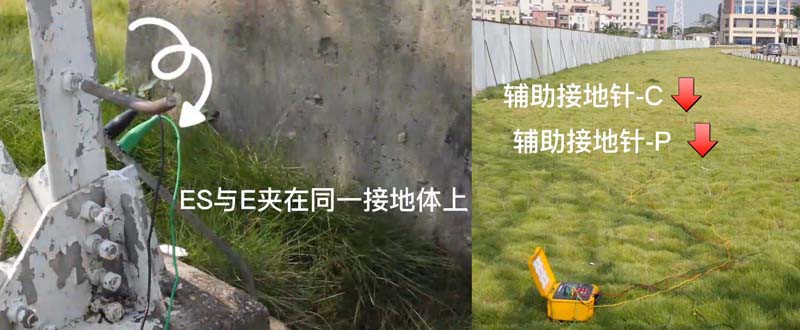

                                                                   图3- ETCR3200C四线法测量接地电阻

七、总结

现场接地电阻测量没有通用的万能方案。建筑物防雷接地选三线法常规测量，精密设备和数据中心优先四线法，无法打地桩时用二线法灵活应对，多点并联接地系统用双钳法无需解扣，户外工地选用便携耐用的防护机型。ETCR系列数字式接地电阻测试仪覆盖上述全部方案，用户可根据自身场景选择合适的设备和测量方法。
