产品系列 : 光伏接地电阻测试仪
精密4线法、3线法、简易2线法接地电阻测量，土壤电阻率、接地电压测量、交直流电压测量。
电阻量程：0.00Ω～30.00kΩ
土壤电阻率：0.00Ωm～9999kΩm
交流电压量程：AC/DC 0.0V～600V
直流电压量程：AC/DC 0.0V～1500V
测试频率：128Hz/111Hz/105Hz/94Hz(AFC)
测试电流：＞20mA
开路测试电压：AC 40V max
存储数据：300组
电源：LR6 1.5V×6
显示屏：4位LCD屏

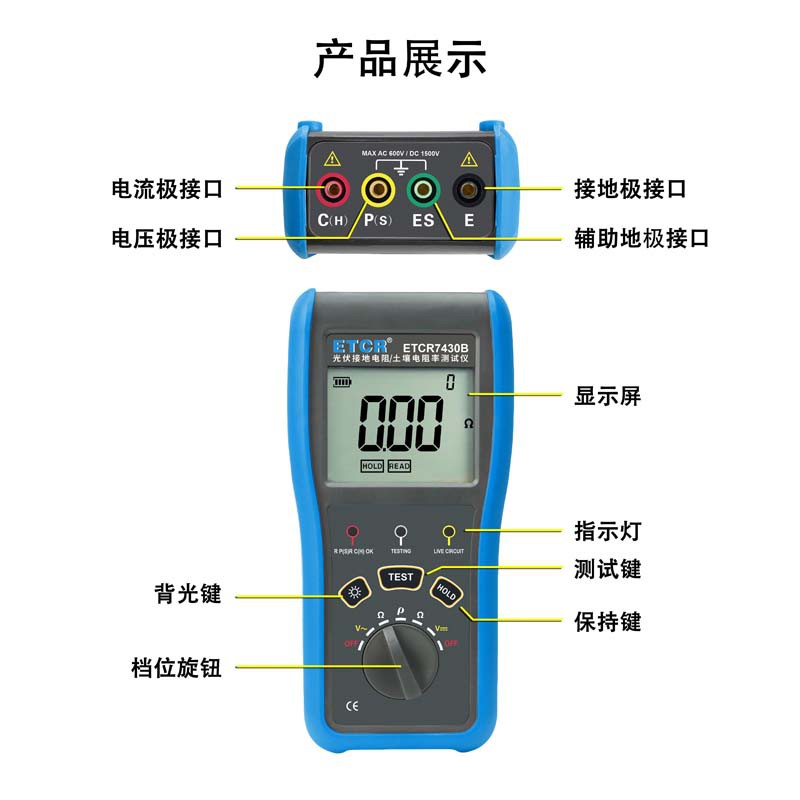

产品简介

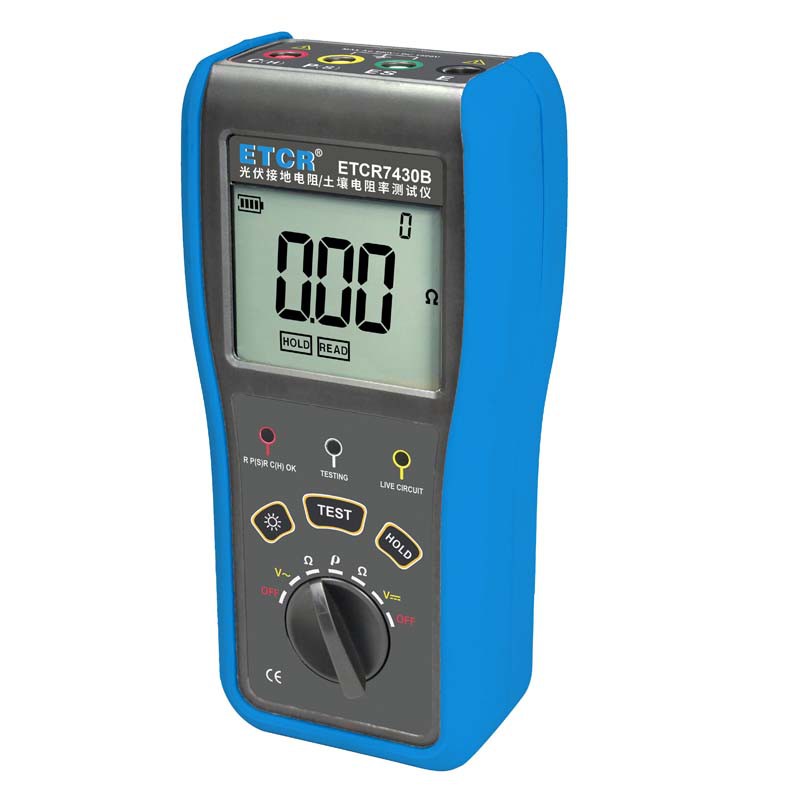

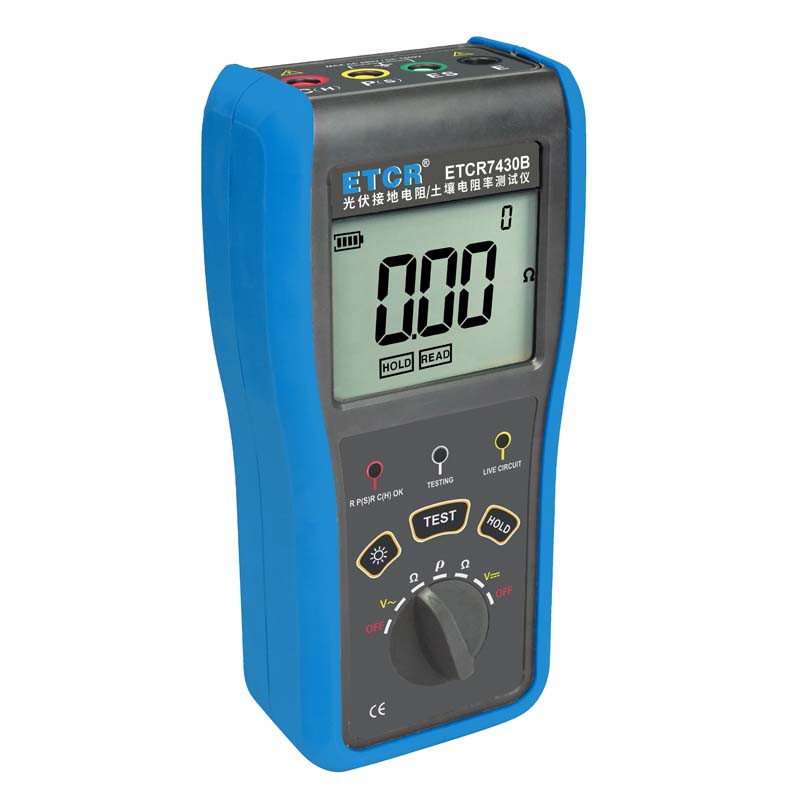

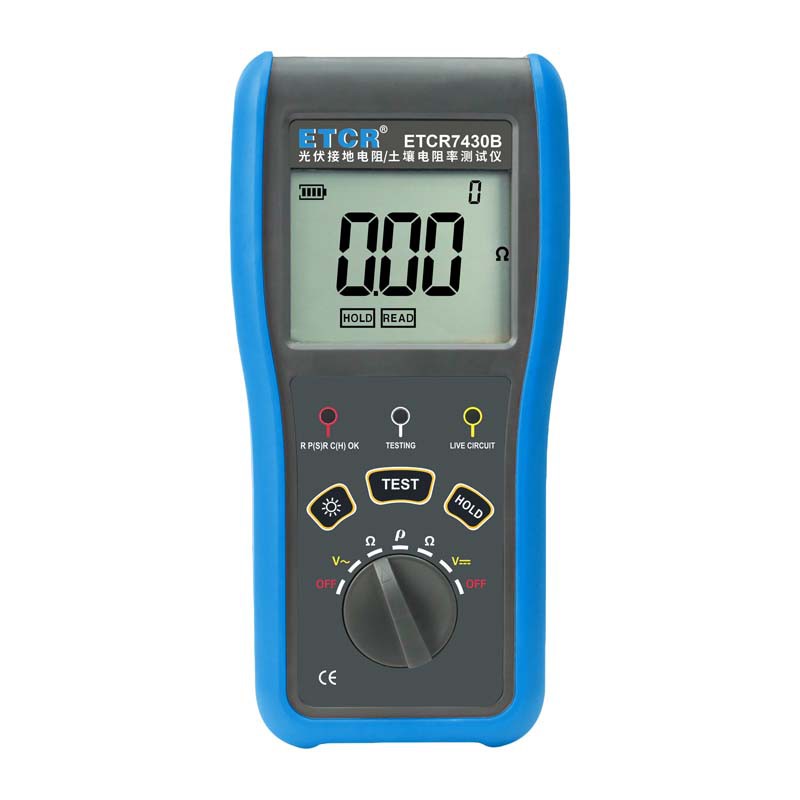

ETCR7430B光伏接地电阻/土壤电阻率测试仪专为充电桩、光伏板以及其它防雷设施现场测量接地电阻、对地电压、交流电压、直流电压、土壤电阻率而精心设计制造，采用数字及微处理技术，精密4线法、3线法或2线法测量接地电阻。仪表具有辅助接地桩报警功能，仪表在测试时能显示辅助接地桩的阻值，指示灯显示辅助接地桩接地是否良好，避免辅助接地极接地电阻过大引起的误差。测试对地电压时，当电压大于36V时发出报警，保护操作人员安全。

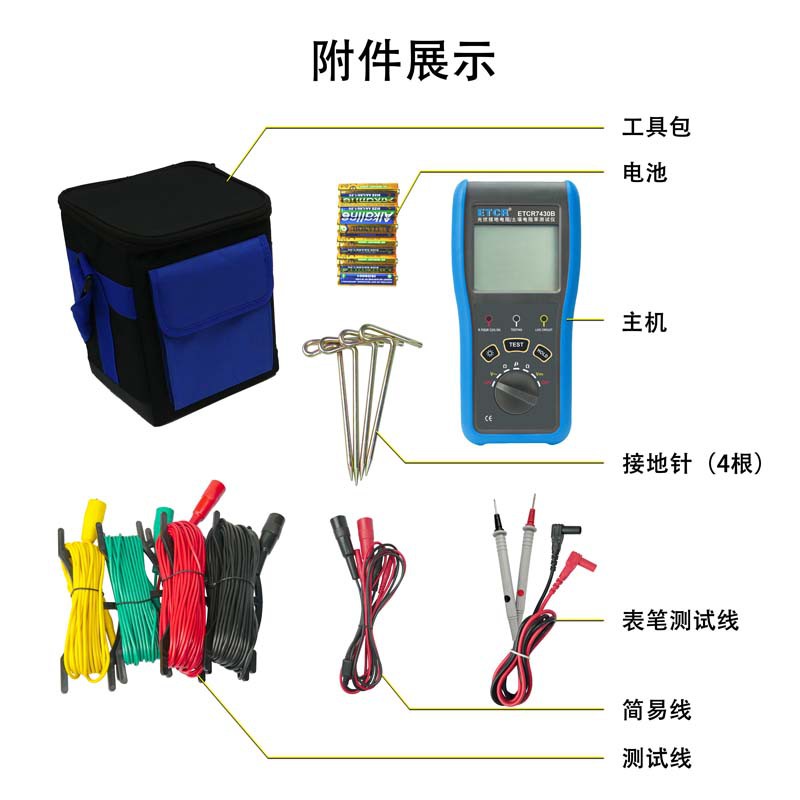

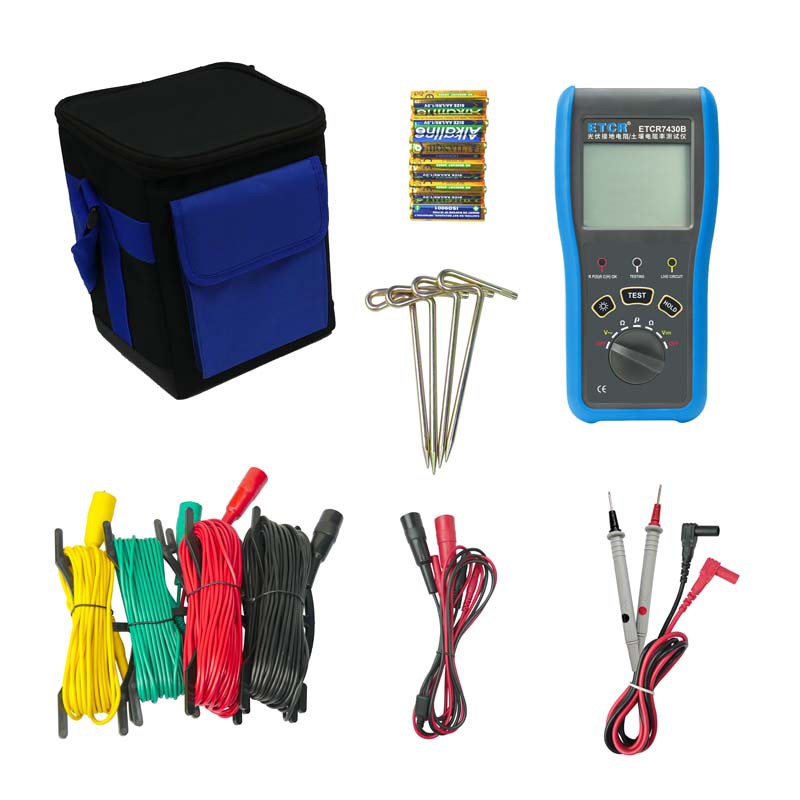

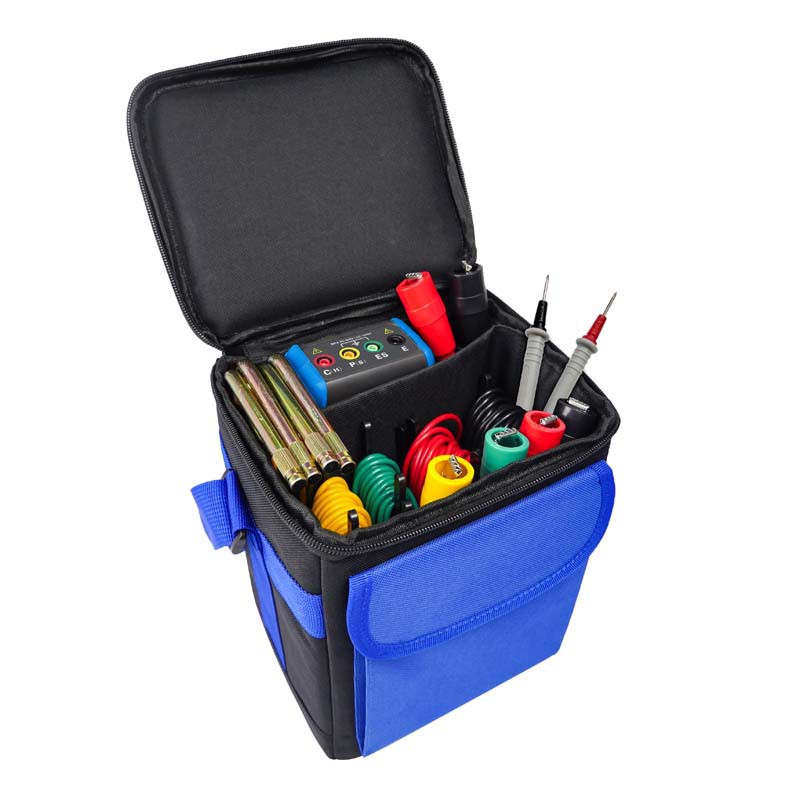

ETCR7430B光伏接地电阻/土壤电阻率测试仪由主机、测试线等组成。接地电阻量程0.1Ω～30kΩ，土壤电阻率量程0.00Ωm～9999kΩm，交流电压量程：0.0V～600V AC，直流电压量程：0.0V～1500V DC。具有自动关机功能、仪表全量程自动换挡、抗干扰能力强、操作更简易。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量、土壤电阻率、对地电压测量。
产品特点
1. 机身轻巧，携带方便，操作更便捷。
2. 可快速测量土壤电阻率。
3. 直流电压量程DC 1500V，特别适用于光伏板、充电桩使用。
4. 具有辅助接地桩判断功能，仪表在测试时能显示辅助接地桩的阻值，能避免辅助接地极接地电阻过大引起的误差。
辅助桩报警功能，电压报警功能。
技术参数
1. 量程及精度
测量功能 | 测量范围 | 精 度 | 分辨力 |
接地电阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤电阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9999kΩm | 1kΩm | ||
交流电压 | 0.0V～600V （50-60Hz） | ±2%rdg±3dgt | 0.1V |
直流电压 | 0.0V～99.0V | ±2%rdg±3dgt | 0.1V |
100V～999V | 1V | ||
1.00kV～1.50kV | 10V |
注：5V干扰电压时的附加误差≤±5%rdg±5dgt；23℃±5℃，75%RH以下
2. 一般规格
规格名称 | 规格参数 |
功 能 | 光伏板、充电桩及其它防雷设施二三四线测量接地电阻、土壤电阻率；交直流电压测量 |
电 源 | DC 9V（碱性干电池 LR6 1.5V 6节） |
显 示 屏 | 4位LCD屏，显示域：58mm×46mm |
背 光 | 可控白屏背光，适合昏暗场所使用 |
量 程 | 接地电阻：0.00Ω～30.00kΩ |
土壤电阻率：0.00Ωm ～9999kΩm | |
| 交流电压：AC/DC 0.0V～600V | |
| 直流电压：AC/DC 0.0V～1500V | |
测量方法 | 接地电阻：精密4线、3线法、简易2线法 土壤电阻率：四极法(温纳法) 交直流电压：有效值采集 |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
测试电流 | ＞20mA（正弦波） |
开路测试电压 | AC 40V max |
测量时间 | 对地电压：约3次/秒 |
| 接地电阻、土壤电阻率：约5秒/次 | |
测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
线路电压 | AC 600V以下测量 |
辅助桩报警 | 通过R P(S)R C(H) OK指示灯判断，能避免辅助接地极接地电阻过大引起的误差 |
电压报警 | 当电压＞36V时，触发Live circuit指示灯闪烁，蜂鸣器报警 |
数据保持 | 保持数据时“HOLD”符号指示 |
数据存储 | 300组，显示“FULL”字符表示存储已满 |
数据查阅 | 查阅数据时“READ”符号指示 |
溢出显示 | 超量程溢出时“OL”符号指示 |
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
电池电压 | 当电池电压降到约7.2V时，电池电压低符号显示，提醒更换电池 |
工作电流 | 背光：56mA Max |
| 待机: 20mA Max(背光关闭) | |
| 测量：200mA Max(背光关闭) | |
仪表尺寸 | 183mm×89mm×56mm |
仪表质量 | 仪表：约495g(含电池) |
| 总重量：约3.4kg（含附件） | |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |

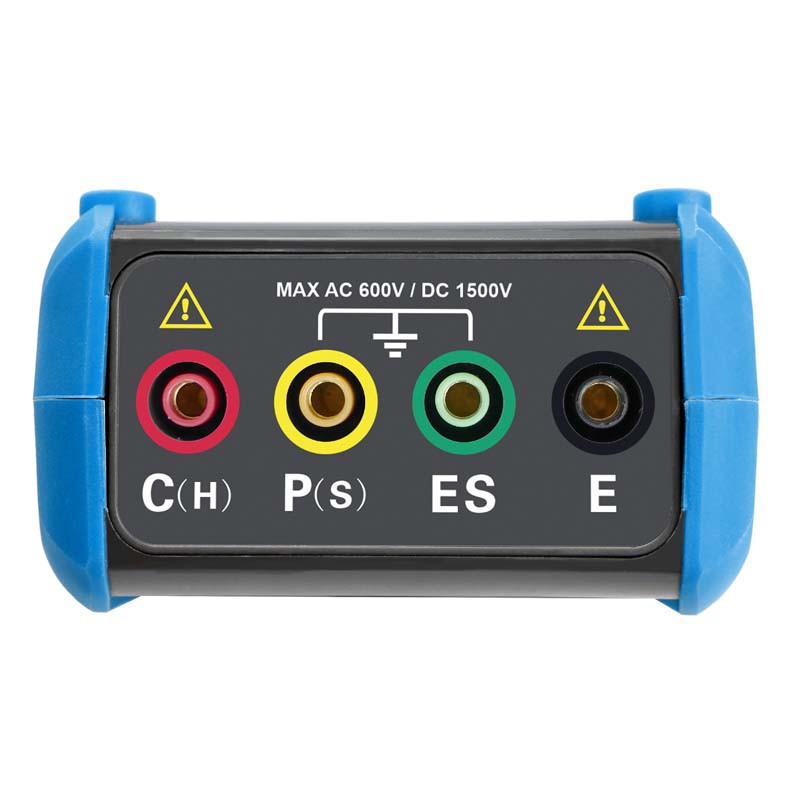

过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61326(EMC) |
适合安规 | IEC61010-1(CAT Ⅲ 600V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004。 |
型号对比
| 产品尺寸 | 电阻量程 | 交流电压量程 | 直流电压量程 | 测量方式 |
ETCR7430 | 0.10Ω～2000Ω | 0.0V～600V | 0.0V～1500V | 精密三线测量 简易两线测量 |
ETCR7430B | 0.00Ω～30.00kΩ | 0.0V～600V | 0.0V～1500V | 接地电阻：精密4线、3线法、简易2线法 土壤电阻率：四极法(温纳法) 交直流电压：有效值采集 |
