产品系列 : 光伏绝缘电阻测试仪
用于PV光伏组件/组串的绝缘电阻测量，交直流电压测量，以及普通绝缘电阻测量。
绝缘电阻量程：0.10MΩ～10.00GΩ
交流电压量程：AC 5V～750V
直流电压量程：DC 5V～1500V
输出测试电压：250V，500V，1000V，1500V
输出电压精度：（5%～20%）±10V
电源：DC 7.4V，2600mAh 锂电池
显示域：124mmm×67mm
自动放电功能
防击穿功能
自动关机功能
蓝牙、USB通信
产品简介

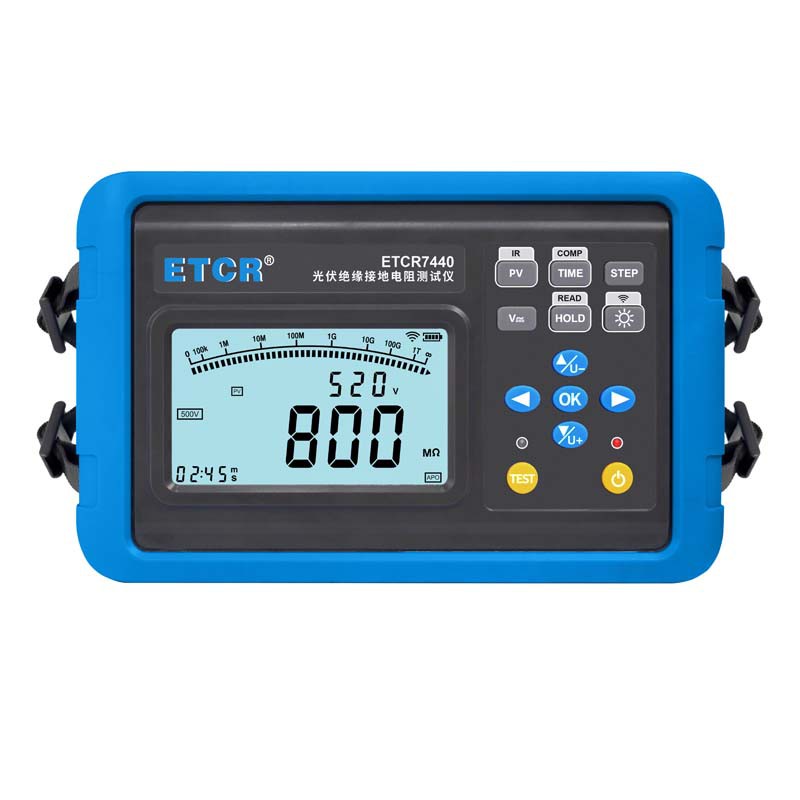

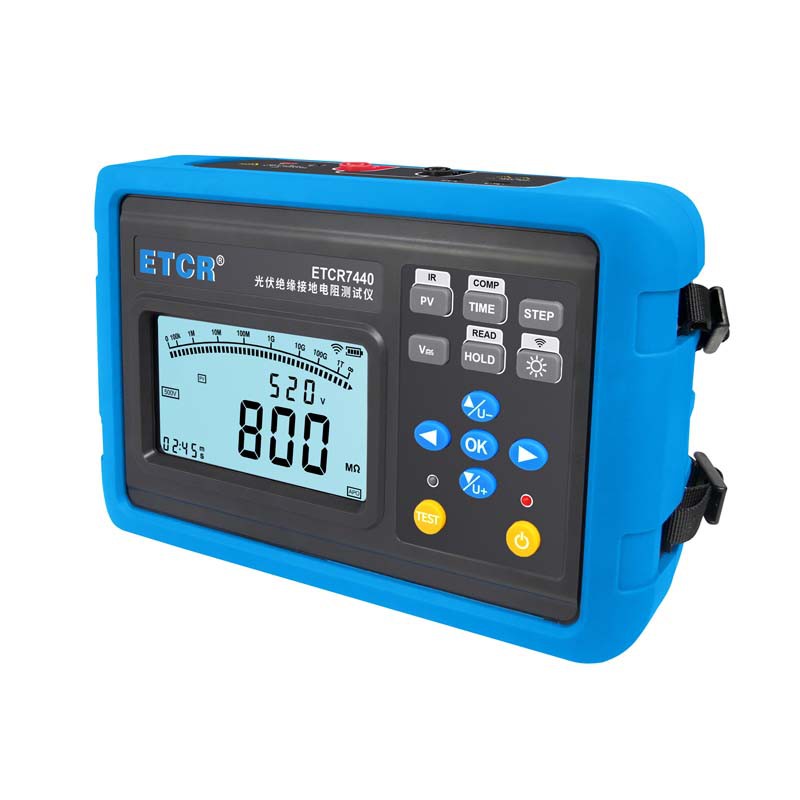

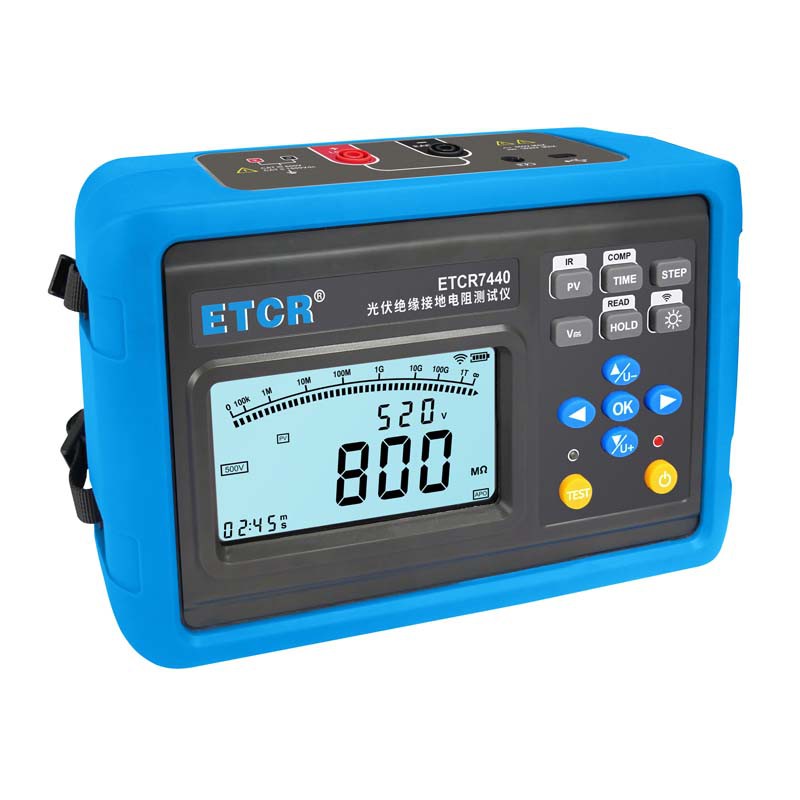

ETCR7440光伏绝缘电阻测试仪，用于开路电压1500V以下的PV光伏组件/组串的绝缘电阻测量，还可用于交直流电压测量，普通绝缘电阻测量。其中PV绝缘测试时，无需光伏太阳能板停电和短路，白天晚上均可进行测量。
仪表采用便携式结构，防滑防震设计，绝缘测试具有定时测试模式与步进测试模式，仪表具有测试计时器功能，显示测试时长。电压监测器功能，回路电压大于36V时，仪表将禁止测试以保护被测物及人员安全。电阻比较功能，判断绝缘电阻值是否合格，可自设置电阻比较值。仪表具有自动放电功能，防击穿功能，USB通信、蓝牙通信功能。广泛应用于光伏发电面板、电池储能、新能源汽车等设备的绝缘性能及交直流电压测试。
产品特点
1. 绝缘电阻最大量程10GΩ，最大短路电流1.5mA。
2. 输出测试电压4档：250V ,500V ,1000V，1500V。
3. 定时测量模式TIME，可自设测试时间。
4. 步进测量模式STEP，输出电压按选定档位电压的20%逐步升高。
5. PV光伏绝缘测量时，无需光伏太阳能板停电和短路，白天晚上均可进行测量。
6. 电压测量，自动识别测量交直流电压，最大量程AC 600V，DC 1500V。
7. 测试计时器功能，自动记录测试时间。
8. 外部电压监测功能，自动监测被测物带电电压。
9. 比较功能，判断被测物绝缘电阻是否合格，比较值可自设置。
10. 自动放电功能，测试完成自动放电，显示 及高压输出警报信号。
11. 防击穿功能，避免被测物损坏。
12. 具有存储及删除数据功能，存储数据达1000组。
13. USB通信功能，记录数据可上传电脑上位机进行数据统计分析。
14. 蓝牙通信功能，安装APP后可在手机查看测试数据。
15. 自动关机功能，10 分钟无操作后自动关机。
技术参数
1. 绝缘电阻测试
测试电压 | 测量范围 | 测量精度 | 分辨率 |
250V | 0.10MΩ～1.49MΩ | ±5%rdg±5dgt | 0.01MΩ |
1.5MΩ～999.9MΩ | 0.1MΩ | ||
1.00GΩ～5.00GΩ | 0.01GΩ | ||
500V | 0.10MΩ～1.49MΩ | ±5%rdg±5dgt | 0.01MΩ |
1.5MΩ～999.9MΩ | 0.1MΩ | ||
1.00GΩ～5.00GΩ | 0.01GΩ | ||
1000V | 0.00MΩ～1.49MΩ | ±5%rdg±5dgt | 0.01MΩ |
1.5MΩ～999.9MΩ | 0.1MΩ | ||
1.00GΩ～10.00GΩ | 0.01GΩ | ||
1500V | 0.00～1.49MΩ | ±5%rdg±5dgt | 0.01MΩ |
1.5MΩ～999.9MΩ | 0.1MΩ | ||
1.00GΩ～10.00GΩ | 0.01GΩ |
备注：
1）太阳能电池组串的开路电压不得高于测试电压，否则无法正确地进行测量。被测物带电900VDC以上时测量结果仅供参考。
2）输出测试电压精度：（5%～20%）±10V。
2. 交直流电压/对地电压测试
电压测量 | 测量范围 | 测量精度 | 分辨率 |
交流电压 45～69Hz | 5.0V～299.9V | ±1%rdg±4dgt | 0.1V |
300V～750V | 1V | ||
直流电压 | ±5.0V～±499.9V | ±1%rdg±4dgt | 0.1V |
±500V～±1500V | 1V |
注：真有效值测量，输入电压5V以上时自动判别AC/DC。
3. 一般规格
规格名称 | 规格参数 |
功能 | PV光伏组件/组串/阵列的绝缘测试，交流/直流电压测试，普通绝缘电阻测试。 |
电源 | DC 7.4V，2600mAh 锂电池，电池充满约8.4V |
显示模式 | 4位LCD，显示域：124mmm×67mm，可控白色背光。 |
定时测试 | 可自设测试时间 |
步进测试 | 输出电压按选定档位电压的20%逐步升高 |
绝缘电阻量程 | 0.10MΩ～10.00GΩ |
输出测试电压 | 250V，500V，1000V，1500V |
输出电压精度 | （5%～20%）±10V |
最大短路电流 | 1.5mA |
最大容性负载 | 1uF |
吸收比（PI） | 有 |
极化指数（DAR） | 有 |
交流电压量程 | AC:5V～750V（45～69Hz） |
直流电压量程 | DC:5V～1500V |
比较功能 | 判断被测物绝缘电阻是否合格，比较值可自设置。 |
自动放电功能 | 测试完成自动放电 |
防击穿功能 | 避免被测物损坏 |
测量指示 | 测量中LED闪烁,蜂鸣器响 |
电池电压 | 电池欠压符号显示，电池电压低时提醒及时充电 |
自动关机功能 | 开机15分钟后自动关机 |
功耗 | 待机: 约40mA(背光关闭)； 测量：约100mA(背光关闭) |
蓝牙通信 | 支持Android，安装APP后，可在手机查看测试结果 |
USB通信 | 通过上位机软件将测试记录上传电脑保存、分析、打印 |
仪表尺寸 | 226mmm×144mmm×65mm |
仪器质量 | 主机：约900g（含电池）；总重量：约2kg（含附件） |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
适合安规 | EN 61010-1 (CAT II 1000V、CAT III 600V) |
