产品简介
ETCR1000C非接触型检相器又称非接触相序表、相序检测仪、电机三相检测仪、相序测试仪、马达转向测试仪，用于相序检测（正相、逆相、缺相）、活线检查、简易检电、火线识别、缺相判断、断线位置查找、线路检修。
传统的相序检测是必须将三相电线的接线柱剥开，将相序表的三个裸露夹子或测试针连接到裸露的3条火线上，而ETCR1000C采用钳形非接触感应式测量，不用剥开电线，无需接触高压裸露火线，直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序，同时声光指示三相电源相序的正相或逆相状态。
ETCR1000C非接触型检相器背面附有四颗强力磁铁，可吸挂于配电箱上使用。仪表检测快捷、方便，显示一目了然，大大提高了现场测试的安全性，切实保护了操作人员的人身安全，增长了生产力，是三相电源相序、电机检测、线路检修的必备仪器。
产品特点

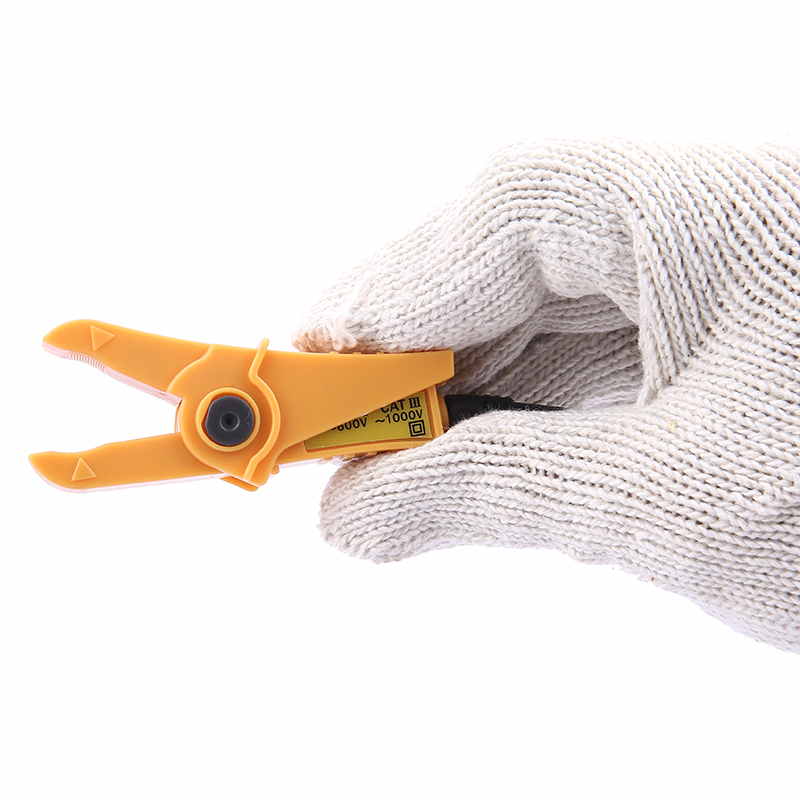

1、采用钳形非接触感应式测量，不用剥开电缆线外皮，无需接触高压裸露火线，直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序。
2、动态声光指示三相电源相序的正相或逆相状态，一目了然。

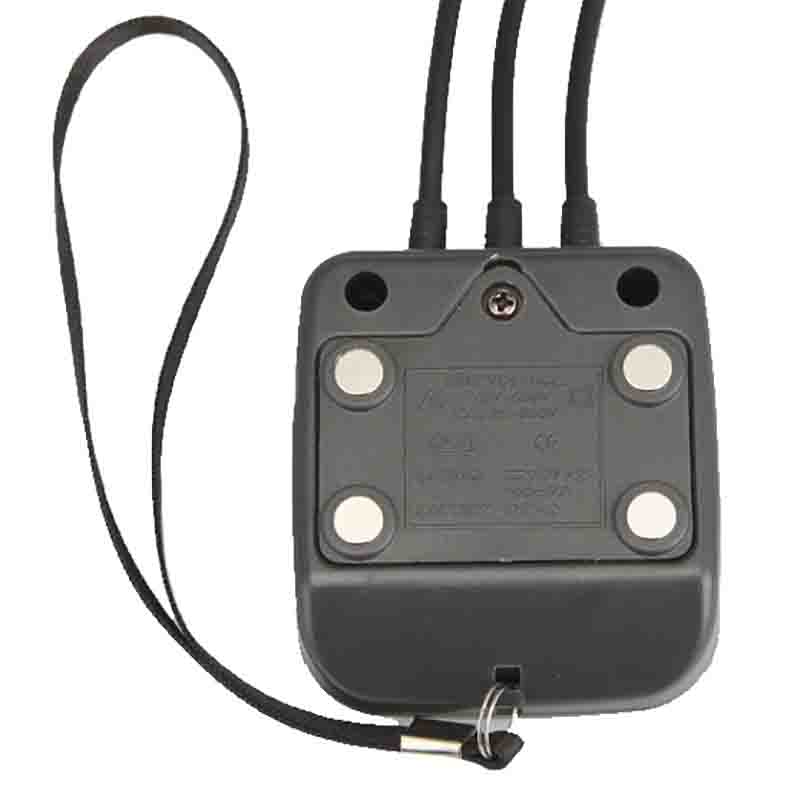

3、仪表底板装有4个磁铁，测试时可将仪表吸附在设备的金属外壳上，可承受重量800g，操作便捷得心应手。
技术参数
| 规格名称 | 规格参数 |
| 电源 | DC3V 2节5号碱性干电池(LR6） |
| 活电范围 | AC 70～1000V，45～65Hz (正弦波连续输入） |
| 可钳导线尺寸 | 外径Φ1.6mm～Φ16mm |

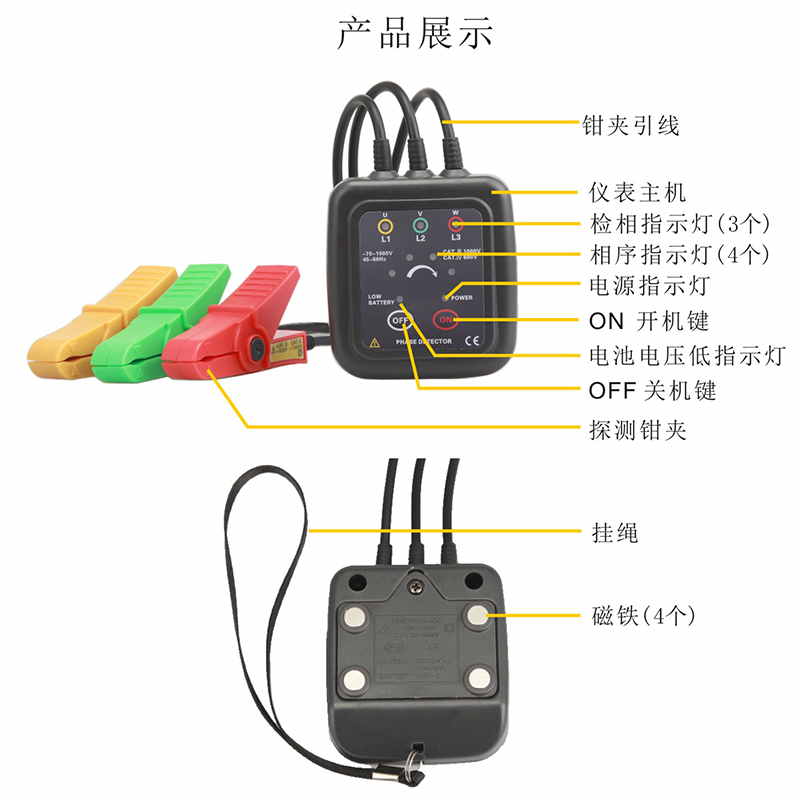

| LED显示 | 【正相】4个检相灯按顺时针方向顺次亮灯； 【逆相】4个检相灯按逆时针方向顺次亮灯； 【活电】电压设定范围内L1、L2、L3灯点灯； 【缺相】L1或L2或L3灯不亮； 【断路】L1或L2或L3灯不亮。 |
| 蜂鸣 | 【正相】仪器发出间歇短鸣音； 【逆相】仪器发出连续长鸣音。 |
| 电池检查 | 开机后电源POWER指示灯亮；电量不足LOW BATTERY灯亮 |
| 自动关机 | 开机约5分钟后，仪表自动关机 |
| 钳夹引线长 | 0.6m |
| 仪表尺寸 | 宽高厚70mm×75mm×30mm |

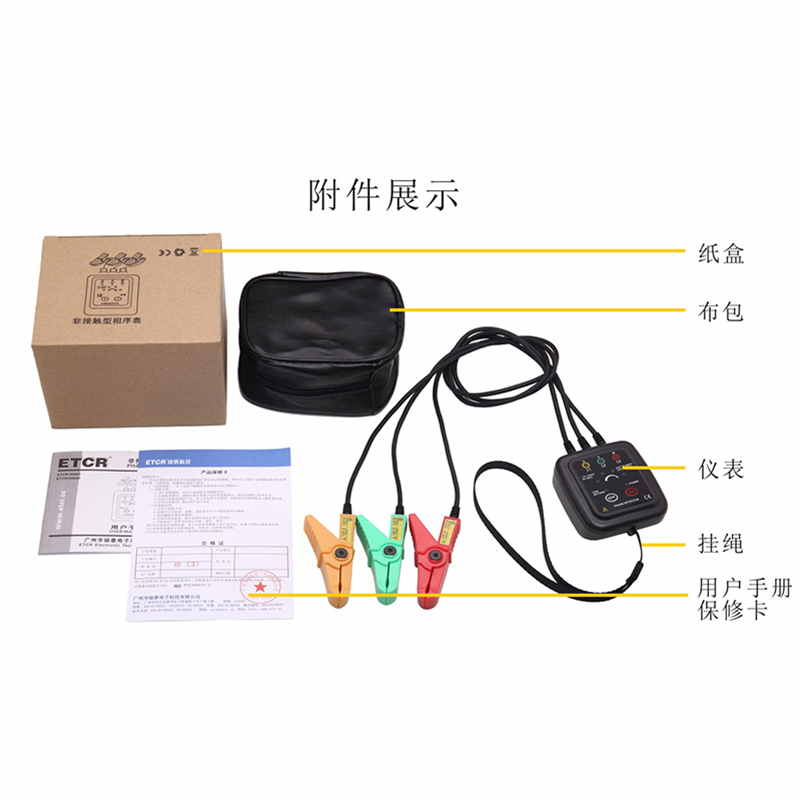

| 仪表质量 | 仪表约230g（含电池）；总质量约0.33kg（含附件） |
| 测量最高电压 | AC 1000V |
| 绝缘强度 | 5.4kV/rms |
| 最大额定功率 | 300mVA |
| 适合安规 | EN61010-1：2001、EN61010-031：2002、污染等级2、CAT Ⅲ1000V、瞬间过电压6000V |
| 工作温湿度 | -10℃～55℃；80%RH以下 |
| 存储温湿度 | -20℃～60℃；90%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 可钳导线尺寸 | 电源 | 仪表尺寸 | 测量最高电压 | 最大额定功率 |
| ETCR1000C非接触低压相序表 | 外径ø1.6mm～ø16mm | DC3V，5号碱性干电池（LR6 1.5V×2） | 70mm×75mm×30mm | AC 1000V | 300mVA |
| ETCR1000D非接触低压相序表 | 外径ø10mm～ø40mm | DC3V，5号碱性干电池（LR6 1.5V×2） | 70mm×75mm×30mm | AC 1000V | 300mVA |
