产品简介
ETCR9500C-030无线高压CT变比测试仪又称互感器电流变比测试仪、互感器比差测试仪、电流互感器变比测试仪，用于35kV以下电流互感器的一次电流、二次电流大小、变比，相别、极性判断。仪器采用3个二次低压电流钳（口径25mm×30mm）同时测试低压线路，可直接确定高压端与低压端的对应相位关系，无需多次钳测。广泛应用于变电站﹑发电厂﹑电力稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。

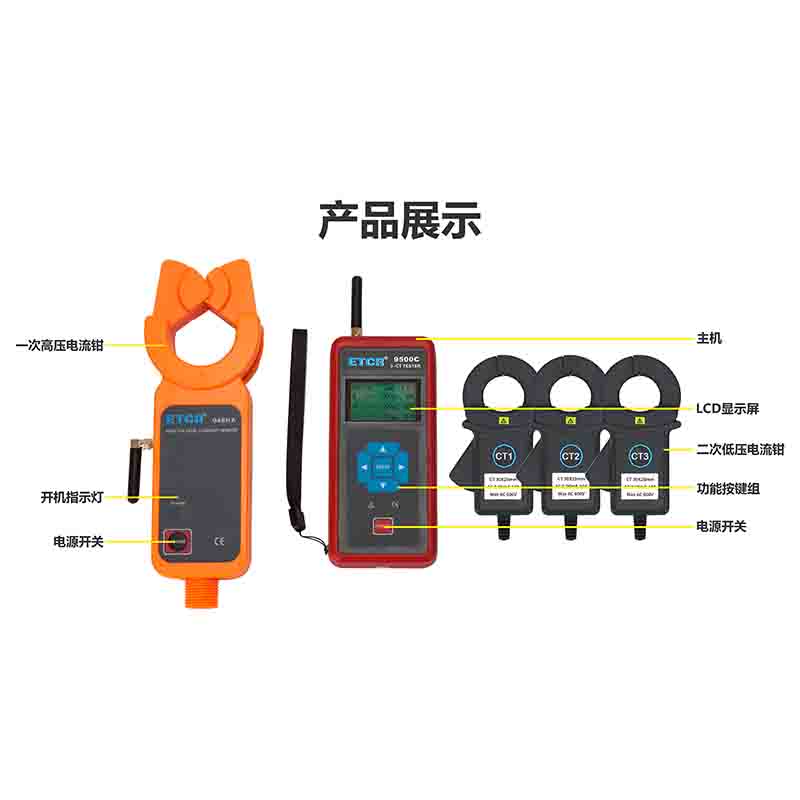

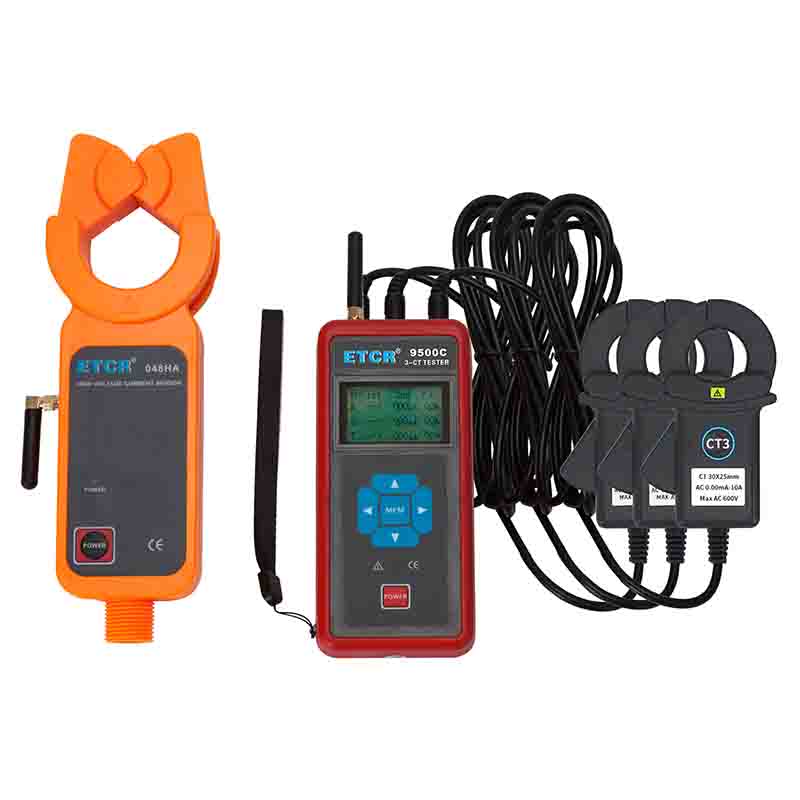

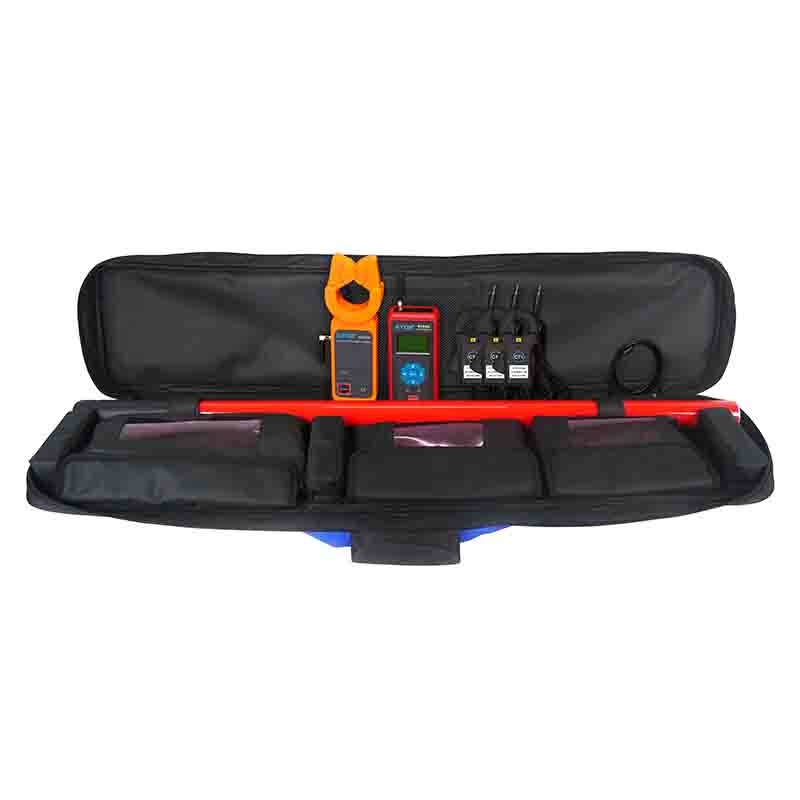

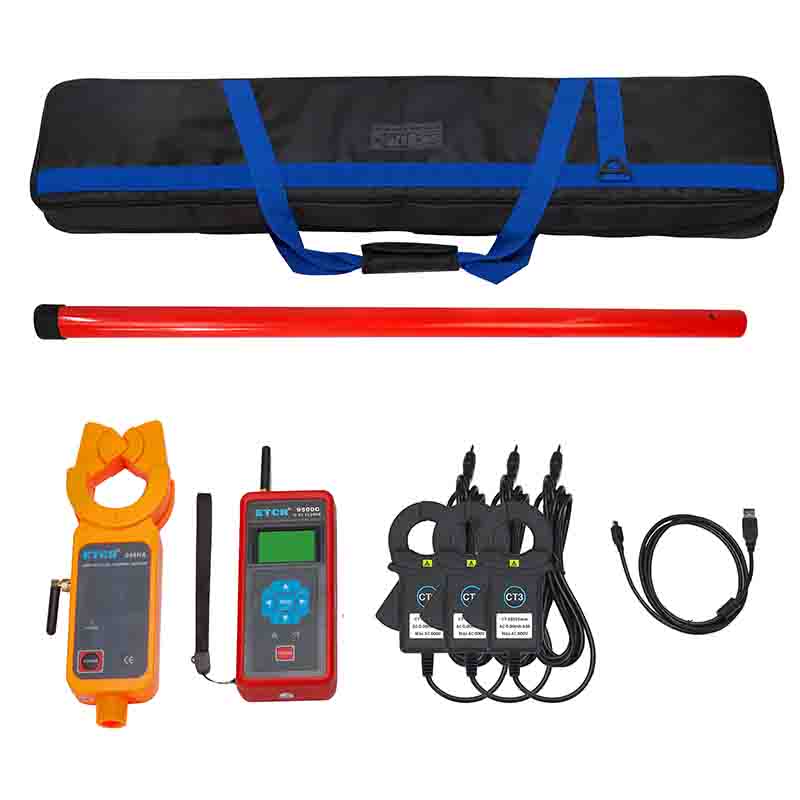

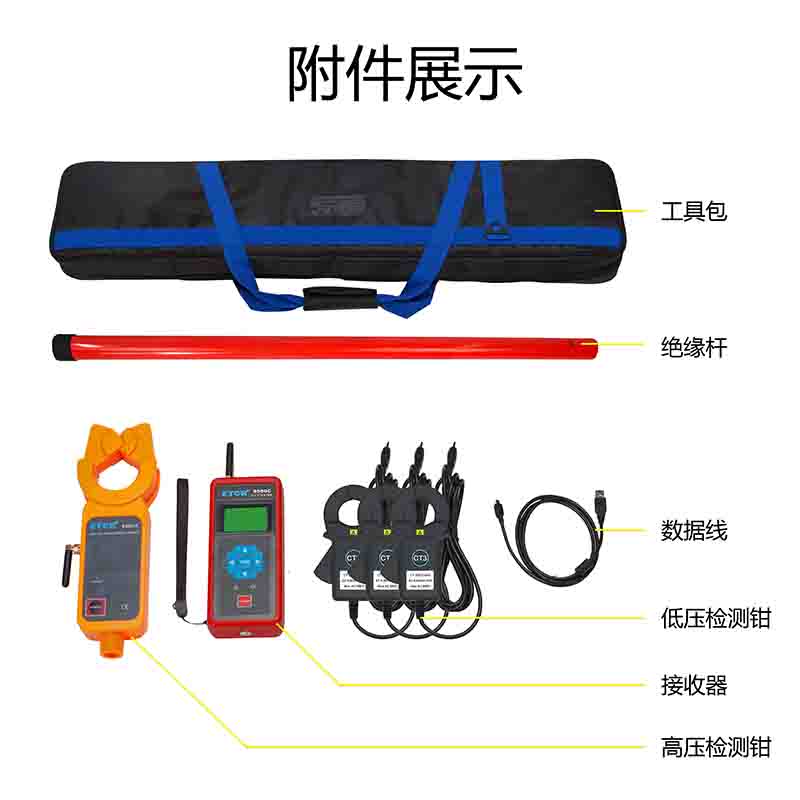

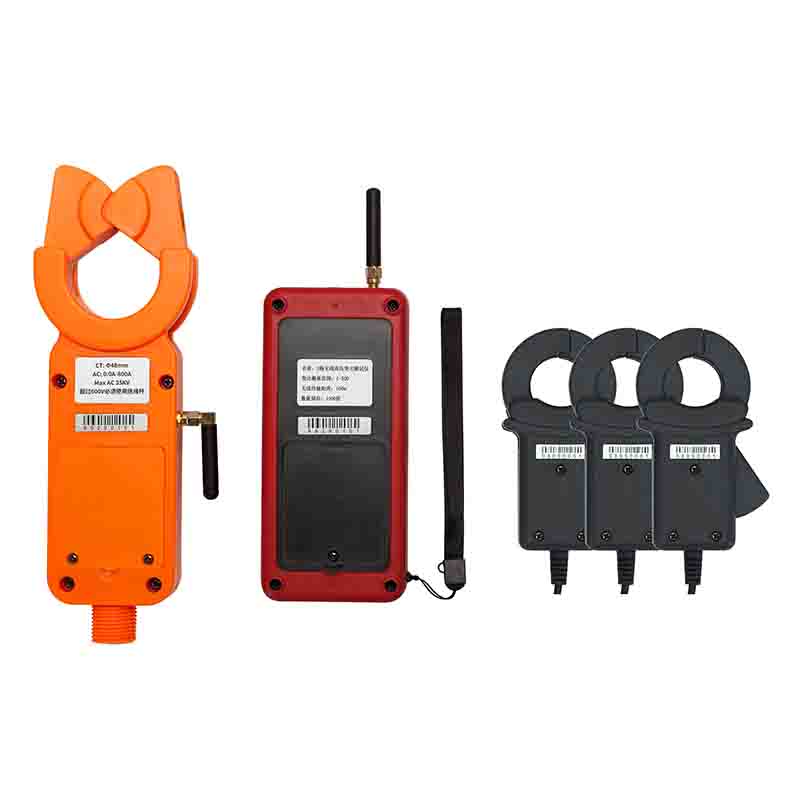

ETCR9500C-030无线高压CT变比测试仪由一次电流钳（高压检测仪）、二次电流钳（3个）、主机、高压绝缘杆、监控软件、通讯线等组成，高压电流钳采用高性能坡莫合金制作，测试精度高。高压电流钳具有独特的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，操作安全省时快捷，绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘特点，绝缘等级110kV。仪表具有存储功能，USB通信接口，存储数据可上传电脑进行历史数据读取、查阅、保存、打印等。
产品特点
1、采用3个二次低压电流钳同时测试低压线路，可直接确定高压端与低压端的对应相位关系，无需多次钳测。
2、高压电流钳创新的自动插拔结构，通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，安全省时快捷。
3、高压电流钳采用无线传输方式，传输距离100m。
4、存储功能，存储数据3000组。

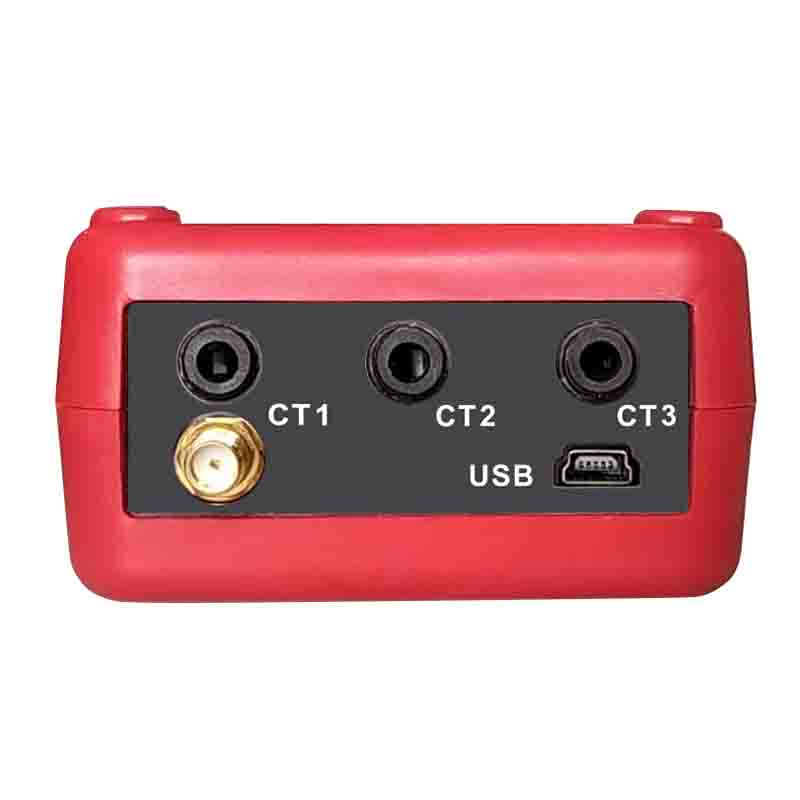

5、USB通信接口。
技术参数
| 规格名称 | 规格参数 |
| 电源 | DC6V 碱性干电池LR03(1.5V AAA×4) |
| 显示模式 | LCD：128dots×64dots；背光功能，适合昏暗场所 |
| LCD尺寸 | 显示域：44mm×27mm |
| 测试方式 | 钳形CT |
| 一次电流测试 | 量程：0.00A～800A；分辨率：0.01A；精度：±0.5%FS |
| 二次电流测试 | 量程：0.00mA～10A；分辨率：0.01mA；精度：±0.5%FS |
| 变比测量范围 | 1～9999 |
| 变比分辨率 | 0.1 |
| 一次电流钳尺寸 | 钳口尺寸：Φ48mm；外形尺寸：255mm×95mm×39mm |
| 二次电流钳尺寸 | 钳口尺寸：25mm×30mm；外形尺寸：115mm×70mm×33mm |
| 换档 | 全自动换档 |
| 采样速率 | 3次/秒 |
| 数据存储 | 3000组，按左箭头键保持数据并自动编号存储（掉电或更换电池不会丢失数据） |
| 数据保持 | 按左箭头键保持数据，HOLD符号显示，再按HOLD键取消保持 |
| 数据查阅 | 按右箭头键可以进入数据查阅模式 |
| 溢出显示 | 超量程溢出功能：“OL ”符号显示 |
| 无信号指示 | 当主机没有收到发射信号时提示“无信号” |
| 电池电压 | 当电池电压低于5.2V±0.3V时，电池电压低符号显示，提醒更换电池 |
| 一次电流钳传输距离 | 无线传输距离100m |
| 二次电流钳连接线长 | 2m |
| 主机尺寸 | 78mm×165mm×42mm |
| 仪表质量 | 接收器：约302g（含电池）；一次高压电流钳：约363g（含电池） 二次低压电流钳：约156g；总质量：约6.14kg（含附件） |
| 外界干扰 | 避免特强电磁场；避免433MHz、315MHz同频干扰 |
| 自动关机 | 开机约15分钟后，仪表将自动关机 |
| 绝缘杆尺寸 | 约4300mm |
| 绝缘杆耐压 | 110kV |
| 绝缘强度 | 主机与检测仪：AC1000V/rms(外壳与螺钉之间) |
| 工作温湿度 | -15℃～50℃；70%RH以下 |
| 存放温湿度 | -10℃～60℃；70%RH以下 |
型号对比
| 产品图片 | 产品型号名称 | 线路电压等级 | 一次电流量程 | 二次电流量程 | 无线距离 | 变比量程 | 角差测试 | 其他 |
| ETCR9500B无线高低压CT变比测试仪 | ≤35kV | 0.0A ～800A | 0.0mA～5A | 100m | 1～9999 | -- | |
| ETCR9500C-016三路无线高压CT变比测试仪 | ≤35kV | 0.0A ～800A | 0.0mA～5A | 100m | 1～9999 | -- | 同时测量3路二次电流 |
| ETCR9500C-030三路无线高压CT变比测试仪 | ≤35kV | 0.0A ～800A | 0.0mA～10A | 100m | 1～9999 | -- | 同时测量3路二次电流 |
| ETCR9550B无线高低压CT变比测试仪 | ≤35kV | 0.0A ～800A /3000A | 0.0mA～5A | 100m | 1～9999 | 有 | |
| ETCR9570无线高低压CT变比测试仪 | ≤35kV | 0.0A～800A/3000A | 0.0mA～10A | 100m | 1～9999 | 有 | 谐波/电压/功率测量、蓝牙 |
| ETCR9600无线高低压CT变比测试仪 | 380V/220V | 0.0A～800A | 0.0mA～5A | -- | 1～9999 | 有 | |
| ETCR9620无线低压CT变比测试仪 | 380V/220V | 0.0A～3000A | 0.0mA～5A | -- | 1～9999 | 有 | |
| ETCR9620B无线低压CT变比测试仪 | 380V/220V | 0.0A～3000A | 0.0mA～5A | 100m | 1～9999 | -- |
