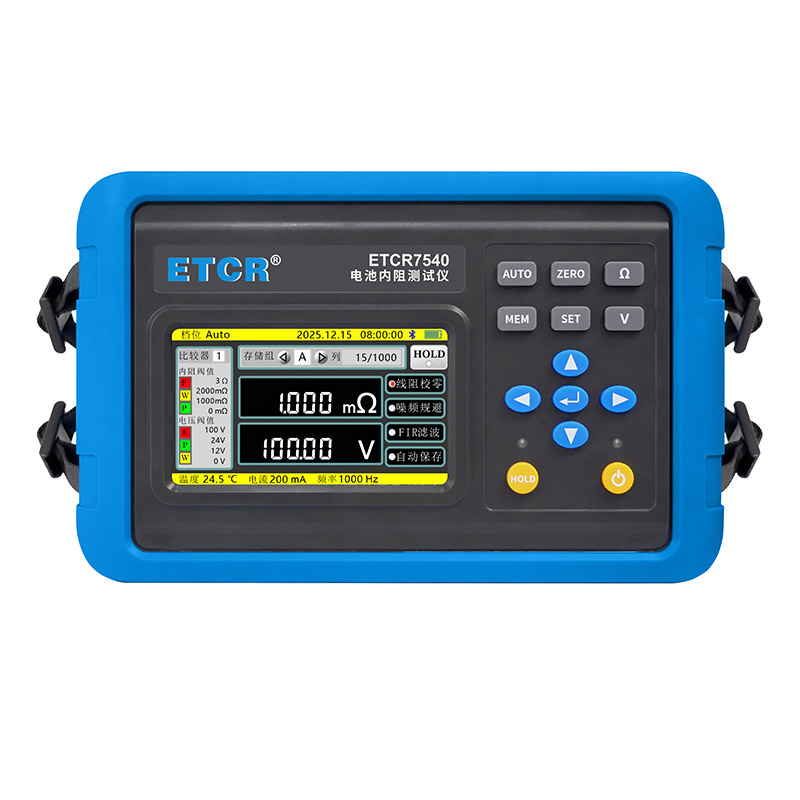

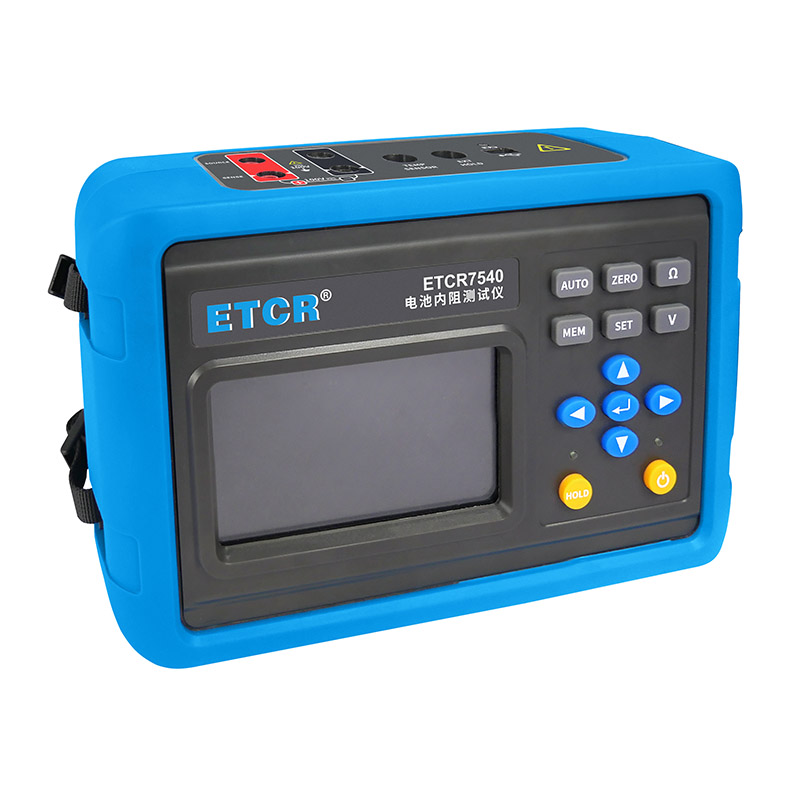

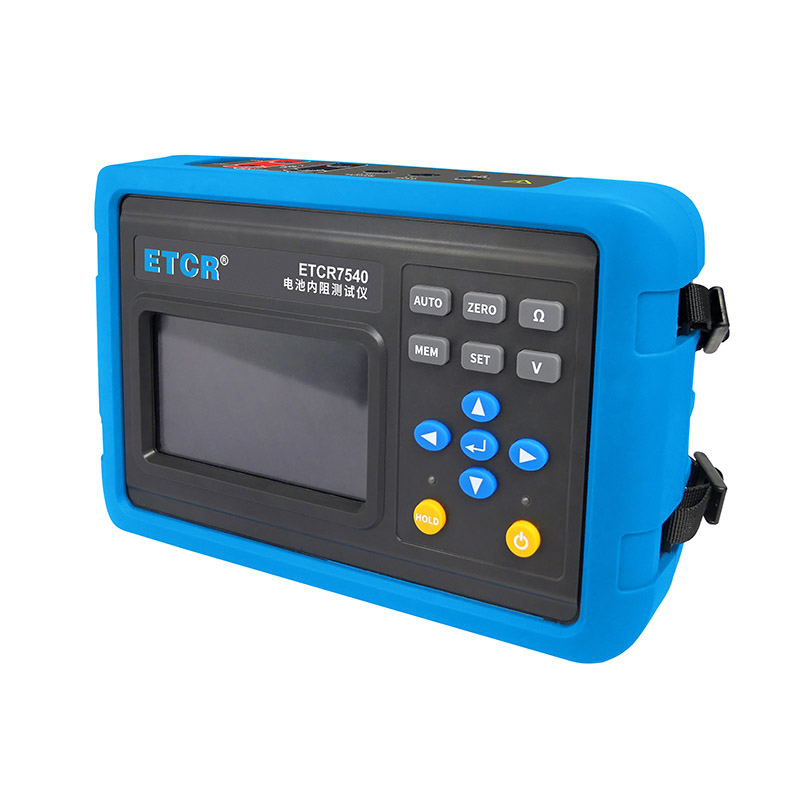

ETCR7540电池内阻测试仪

产品简介

ETCR7540电池内阻测试仪又称充电电池测试仪，本仪器是用于测量铅蓄电池、镍镉、镍氢电池、锂电池的内阻、电压、温度以判断电池健康状态的测量仪器。本仪表使用开尔文交流4线法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。

电池内阻测试仪由微处理器控制，可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。仪表具有自动关机，报警，测量判定功能，数据存储，数据查阅，柱状图显示等功能，仪表还有USB通信功能，安装上位机软件后，可将记录数据下载到电脑，蓝牙通信功能，安装APP后手机或平板等智能设备通过蓝牙连接可进行查阅数据等。

ETCR7540电池内阻测试仪采用4.3寸彩屏，仪表高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。

产品特点

1.采用开尔文交流4线法测量，因此可不受导线电阻或接触电阻的影响，获得正确的内阻测量值。

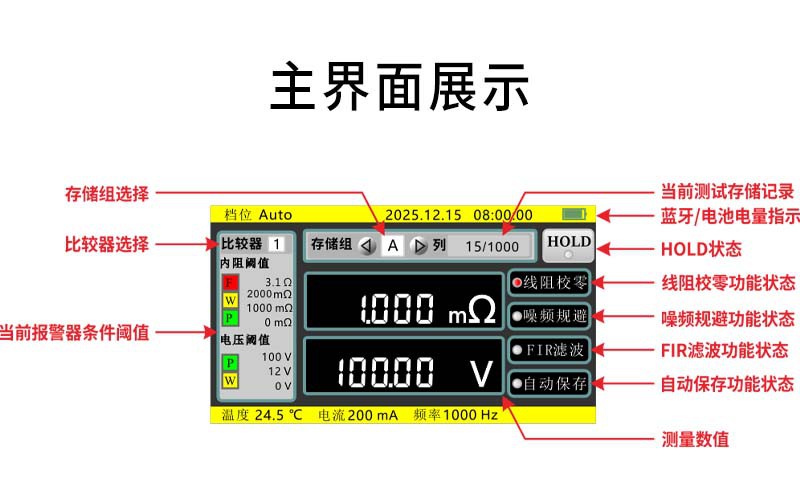

2.同时显示电阻、电压与温度，测试结果一目了然。
3.采用交流1kHz测试法，无须中断电池为其他设备供电。

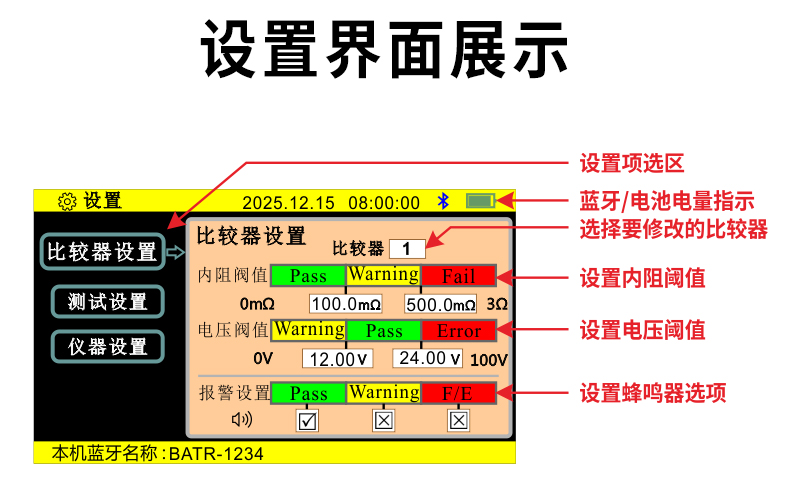

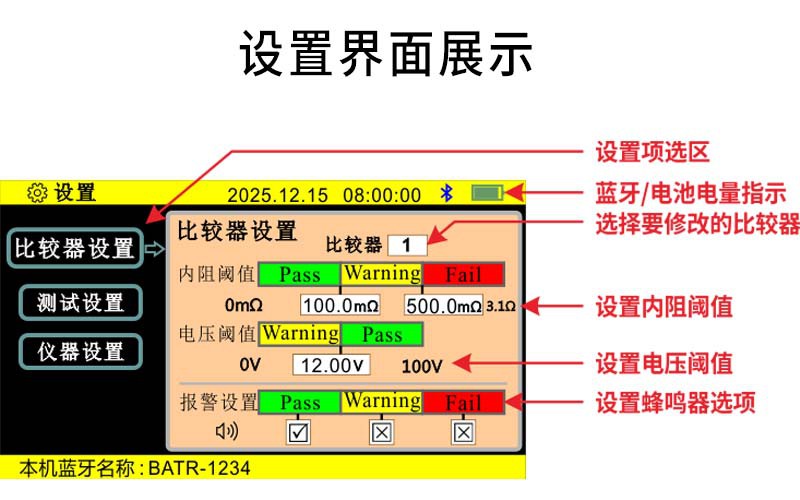

4.比较器功能，可设置比较器的内阻阈值与电压阈值。可更简单地判定电池的老化。
5.滤波功能，开启后测试示数更稳定准确。
6.蓝牙通信功能，安装APP后可在移动端查看记录测试结果。
7.USB通信功能，安装上位机软件后可将测试数据上传电脑，便于存储分析。

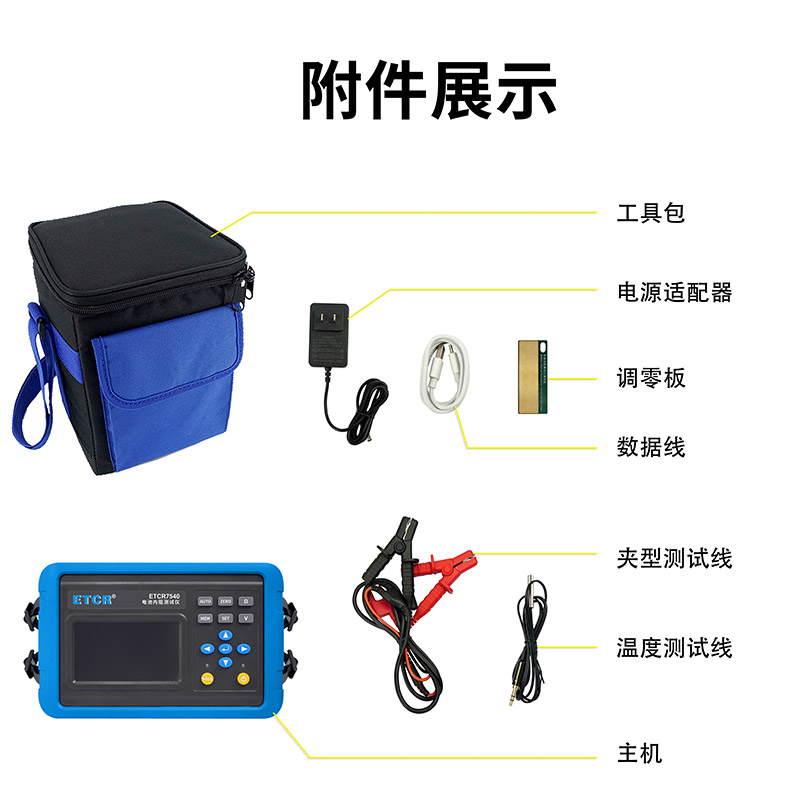

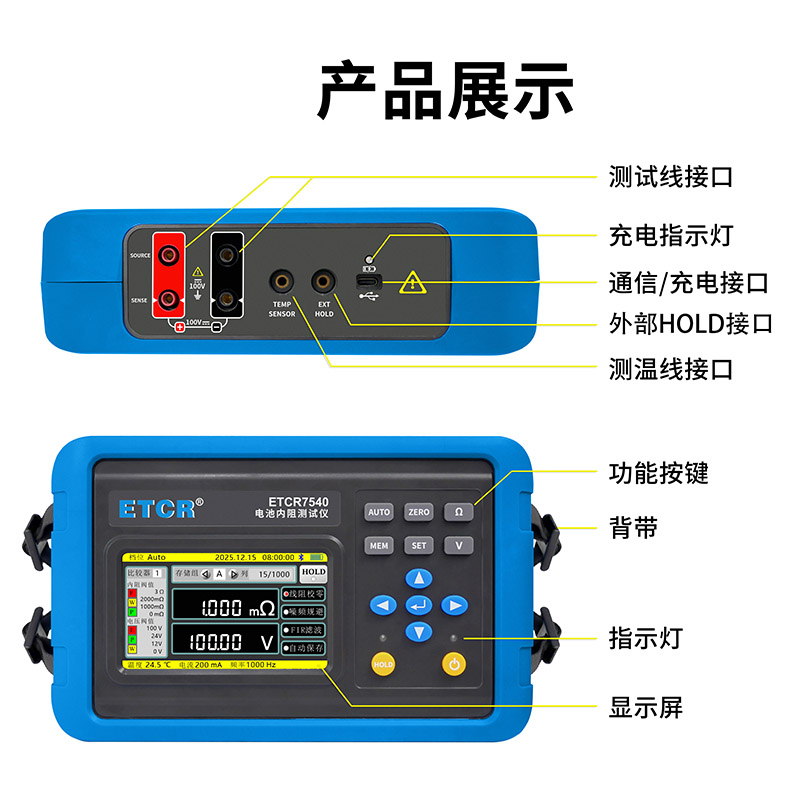

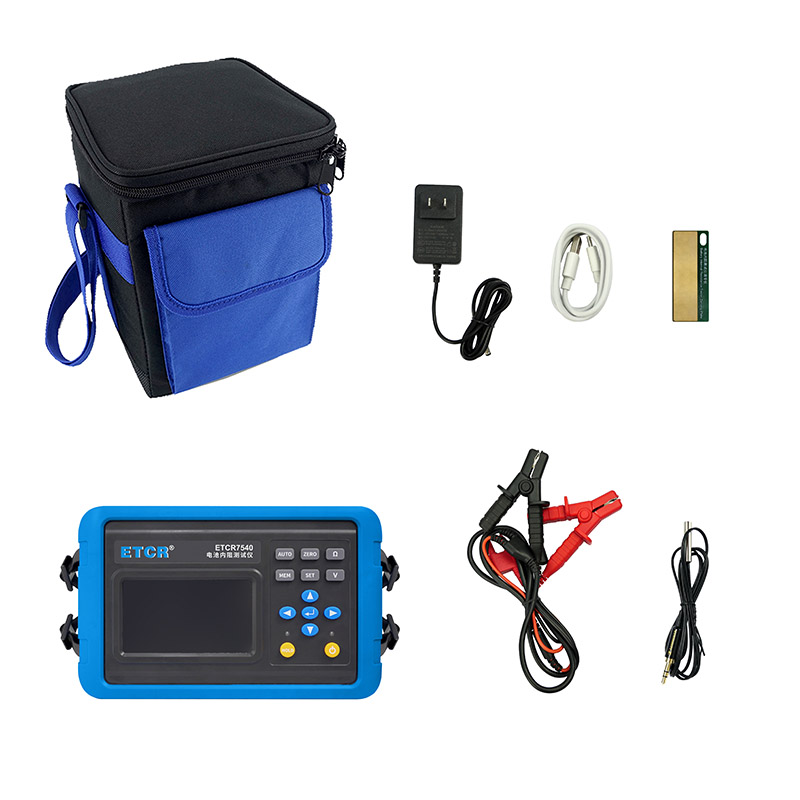

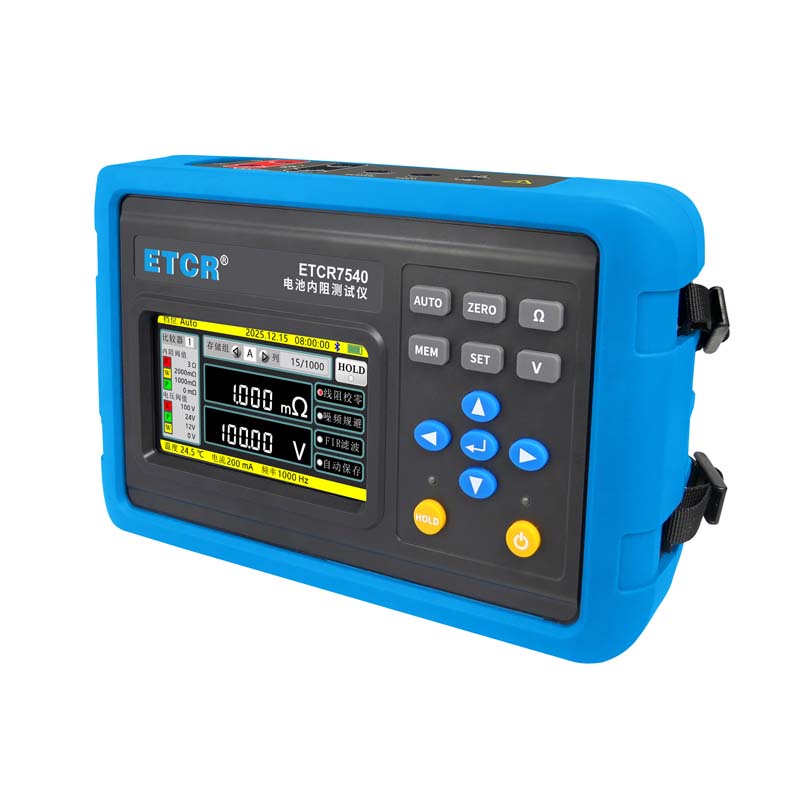

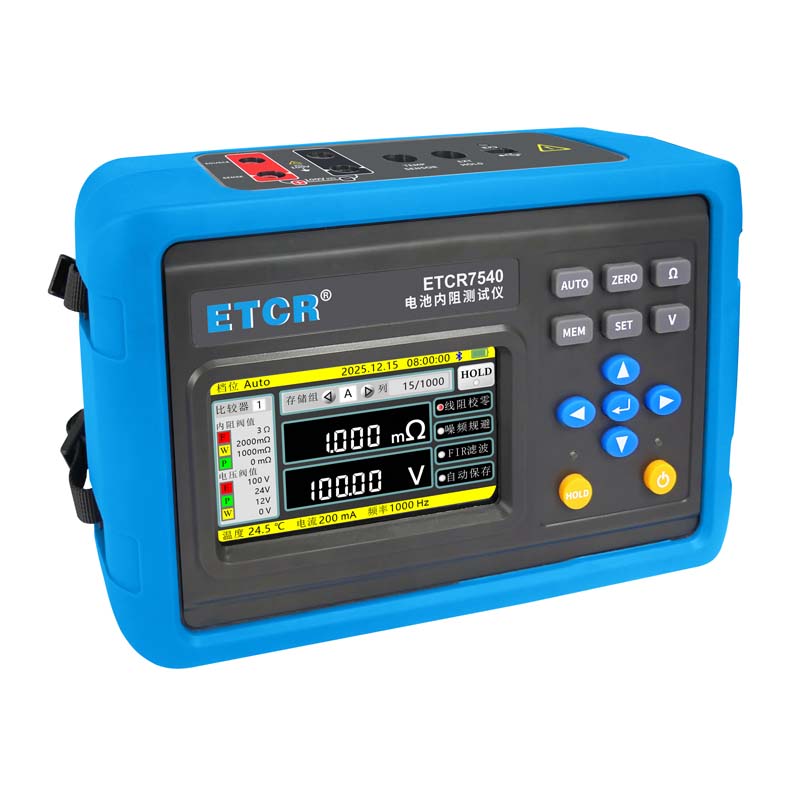

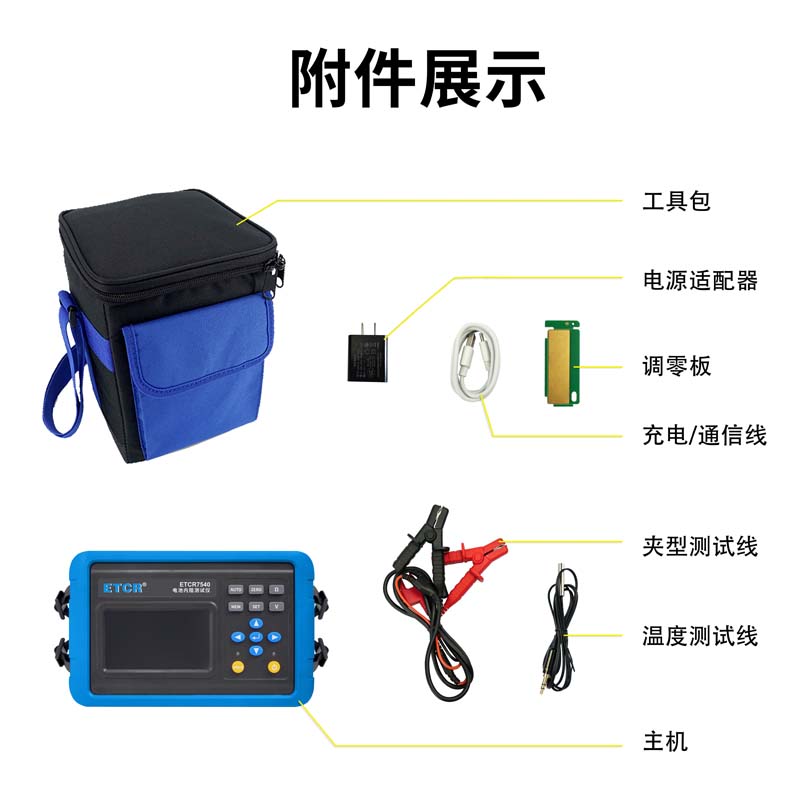

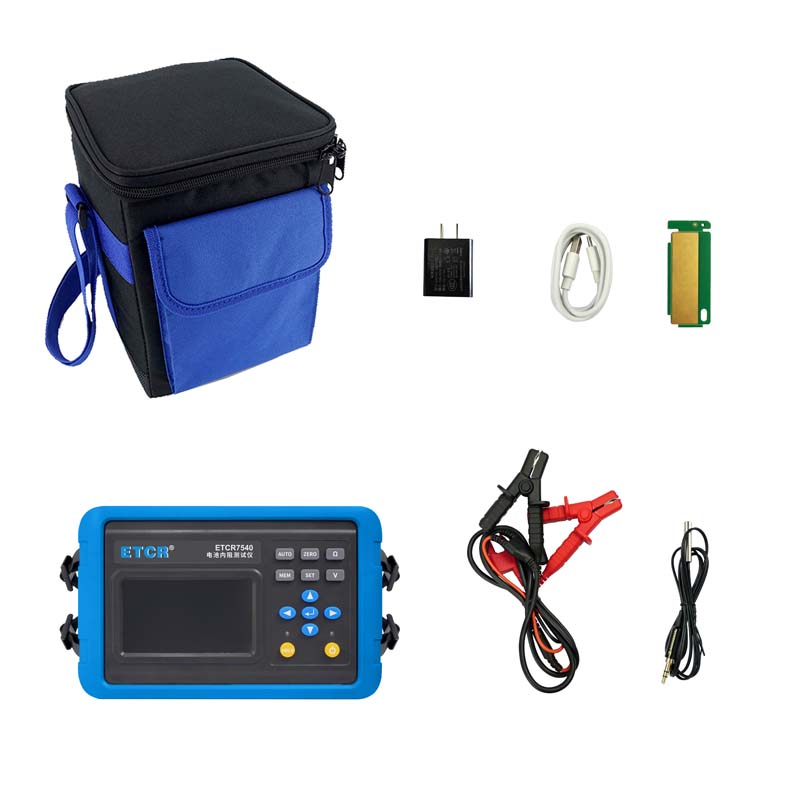

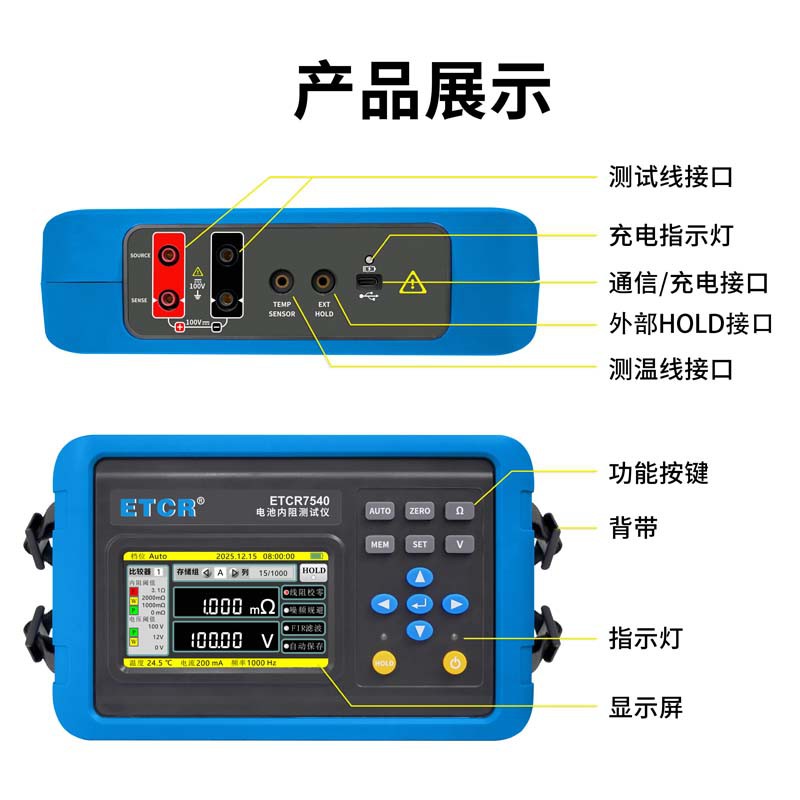

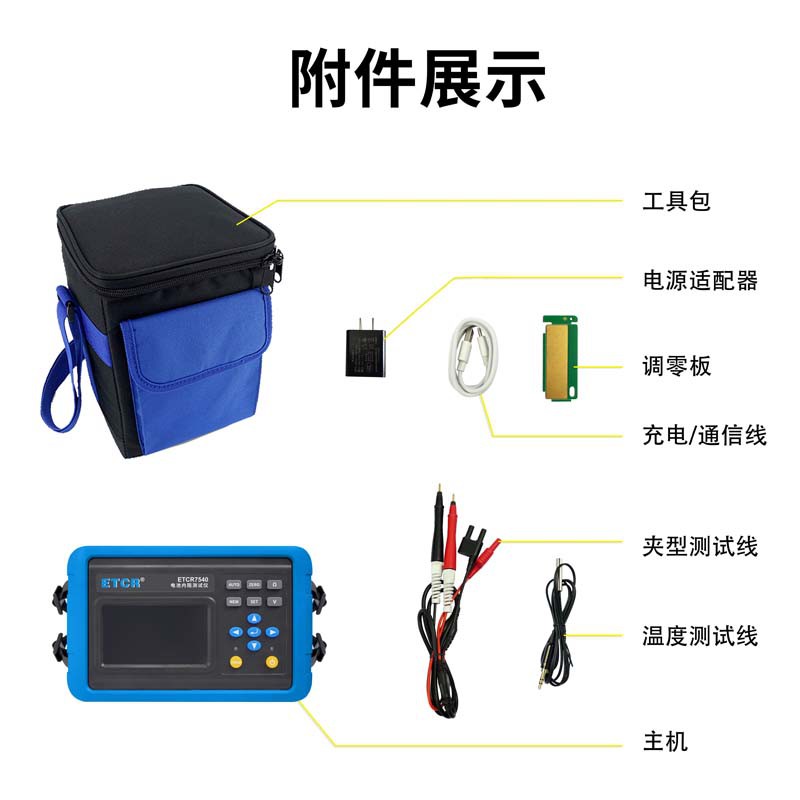

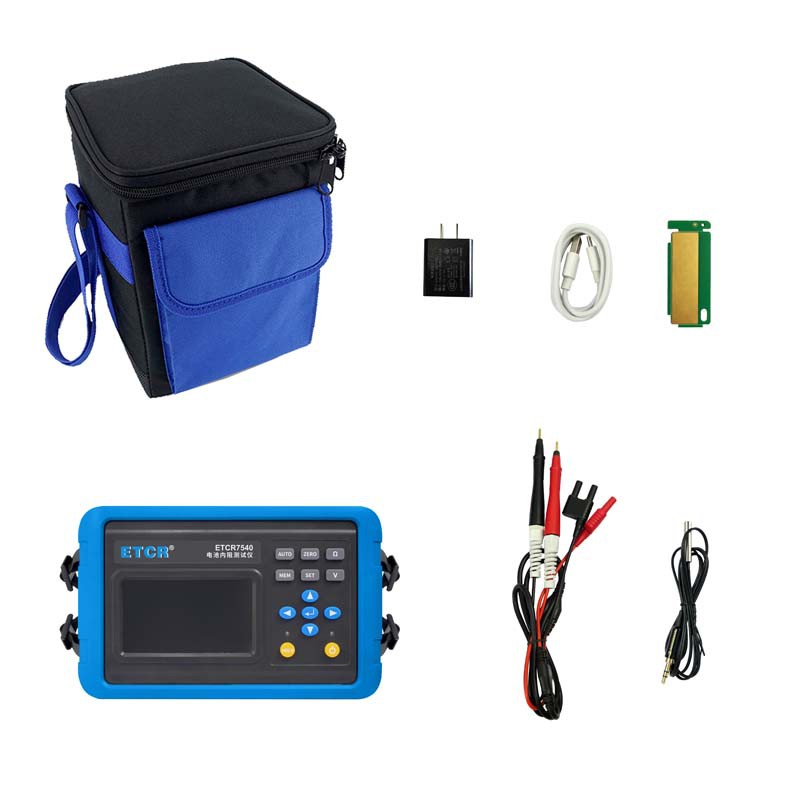

ETCR7540产品展示.jpg ETCR7540附件展示.jpg

技术参数

1、电阻测量精度

量程	最大显示	分辨率	测试精度	测量电流
3 mΩ	3.100 mΩ	1 uΩ	±1.5%rdg±8dgt	200 mA
30 mΩ	31.00 mΩ	10 uΩ	±1.0%rdg±6dgt	20 mA
300 mΩ	310.0 mΩ	100 uΩ		2 mA
3 Ω	3.100 Ω	1 mΩ		2 mA

2、电压测量精度

量程	最大显示	分辨率	测试精度
7 V	±7.100 V	1 mV	±0.3%rdg±6dgt
100 V	±100.00 V	10 mV	±0.3%rdg±6dgt

*电压显示从0.050V起

3、温度测量精度

量程	最大显示	分辨率	测试精度
-10.0℃～60.0℃	60.0℃	0.1℃	±1.0℃

4、技术参数

规格名称	规格参数
功能	电池内阻测量，电池电压测量，温度测量
电源	DC 3.7V，2600mAh锂电池
显示屏	4.3寸彩屏，分辨率480×272
测量范围	内阻测量：0.000mΩ～3.100Ω
	电压测量：0.000V～±100.00V
	温度测量：-10.0℃～60.0℃
分辨率	内阻测量：1u Ω
	电压测量：1mV
	温度测量：0.1℃
最大输入电压	DC 100V（+测量端子与-测量端子之间）、不可输入交流
回避噪音频率	920Hz～1080Hz（自动变频）
测量方式	内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA～200mA（不同量程档位不同测量电流）温度测量：NTC温度传感器（26℃时为100KΩ） A/D转换方式：逐次逼近型显示更新频率：5次/每秒
响应时间	200ms
测量时间	约2秒
线阻校零功能	有
存储功能	有手动保持与存储、自动保持与存储
存储数量	A～Z 总有26组存储组，每组可存储1000条。合计26000条。
报警功能	有，可设置内阻报警阈值与电压报警阈值
测量判定功能	可预设定PASS、WARNING、FAIL判定阈值
电池电压	电池电量5格显示，电池电压低时提醒及时充电
自动关机	开机无操作，约15分钟后自动关机
功耗	400mA MIN / 1000mA MAX
绝缘电阻	20MΩ以上(电路与外壳之间500V)
USB通信	具有TYPE-C接口，可进行充电及与电脑通信，安装上位机软件后将存储数据上传电脑，保存打印
蓝牙通信	有，安装APP后可在手机查看测试记录
仪表尺寸	226mm×142mm×65mm
仪表重量	主机：约760g（含电池）；总重量：约2.1kg（含附件）
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-20℃～60℃；70%RH以下

型号对比

产品图片	产品型号	内阻量程	电压量程	比较器功能
	ETCR7540	0.000mΩ～3.100 Ω	0.000V～±100.00V	10个

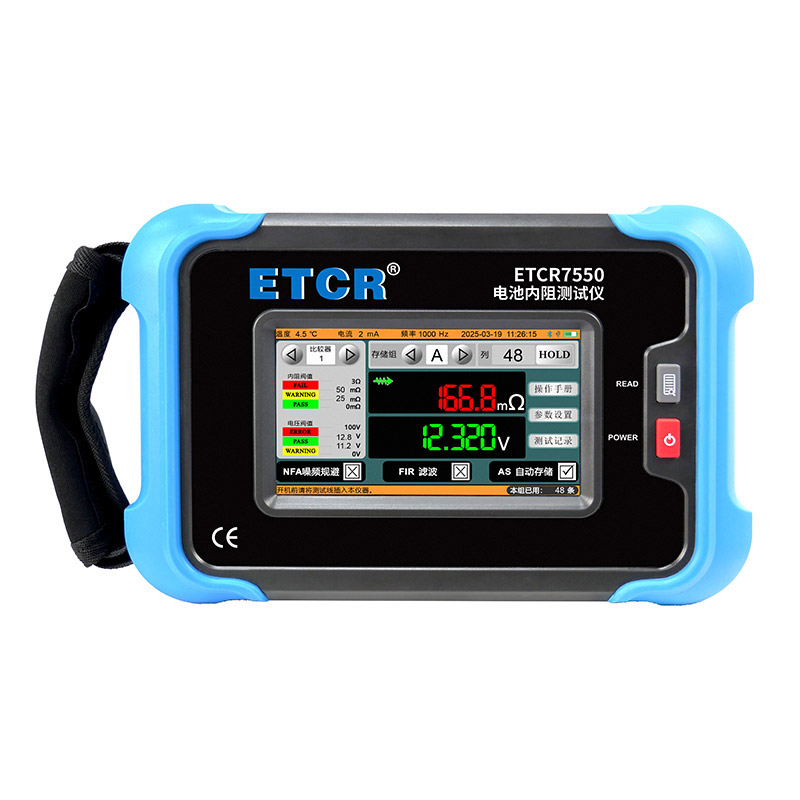

	ETCR7550	0.000mΩ～3.100 Ω	0.000V～±100.00V	200个
