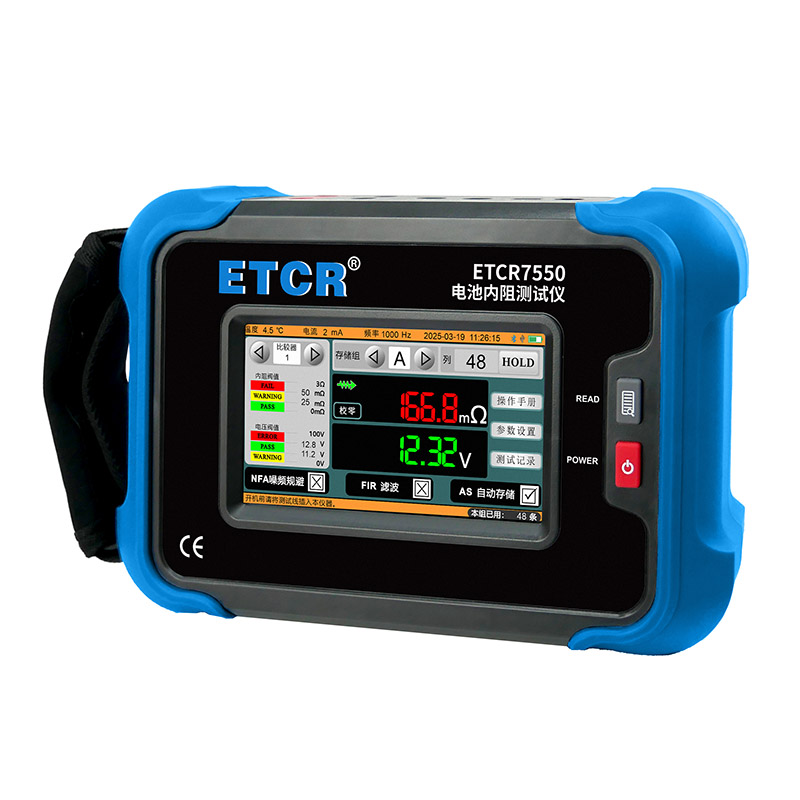

产品简介
ETCR7550电池内阻测试仪又称充电电池测试仪、电池测试仪，本仪器是用于测量铅蓄电池、镍镉、镍氢电池、锂电池的内阻、电压、温度以判断电池健康状态的测量仪器。本仪表使用开尔文交流4线法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。

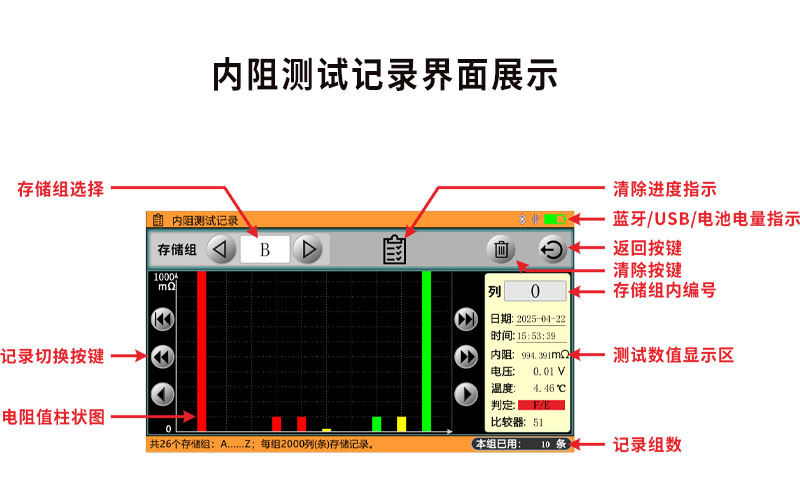

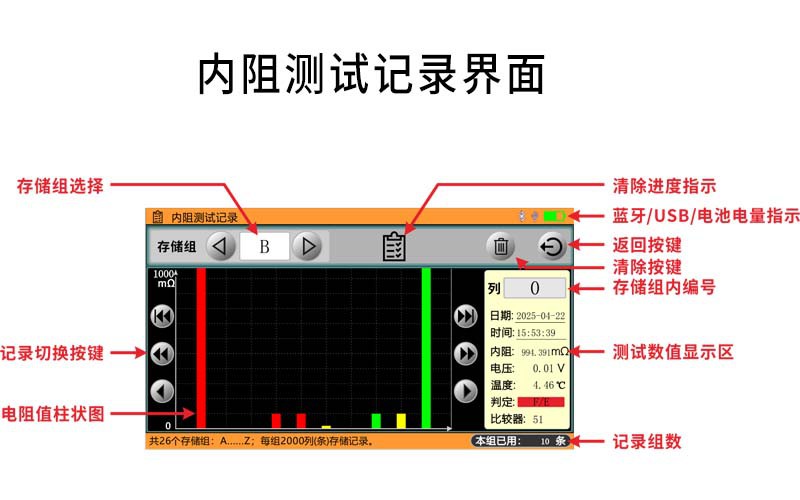

电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。仪表具有自动关机，报警，数据存储，数据查阅，柱状图显示，数据上传电脑，蓝牙通信等功能。手机平板等智能设备通过蓝牙连接可进行无线测量、查阅数据等。

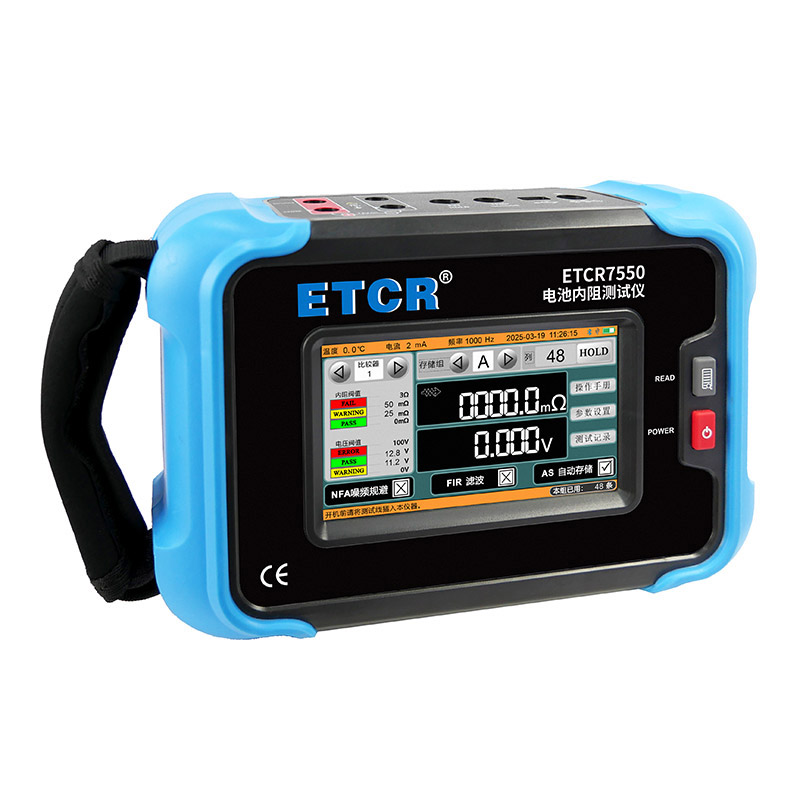

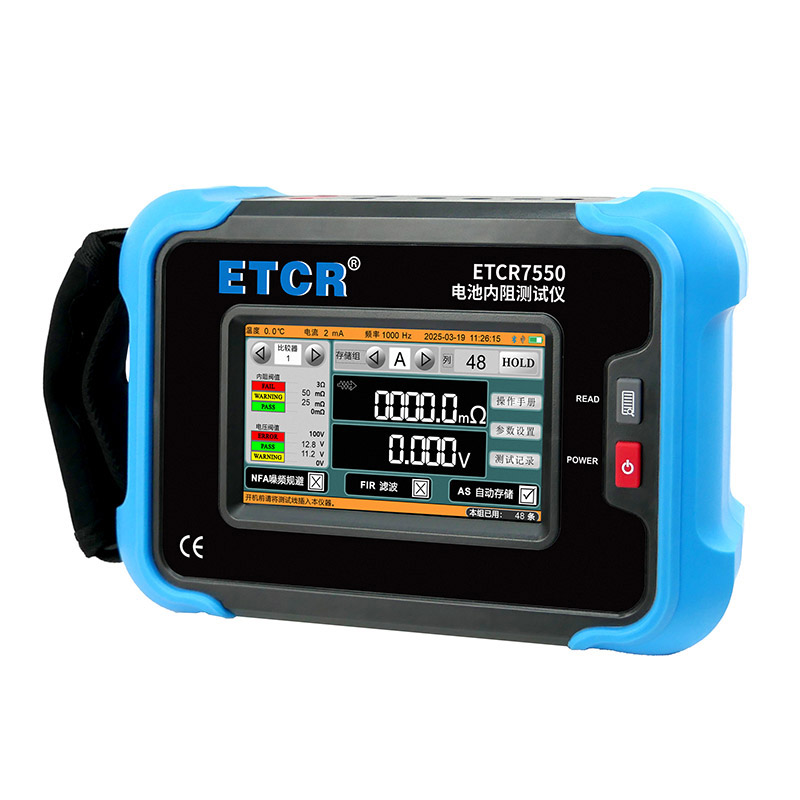

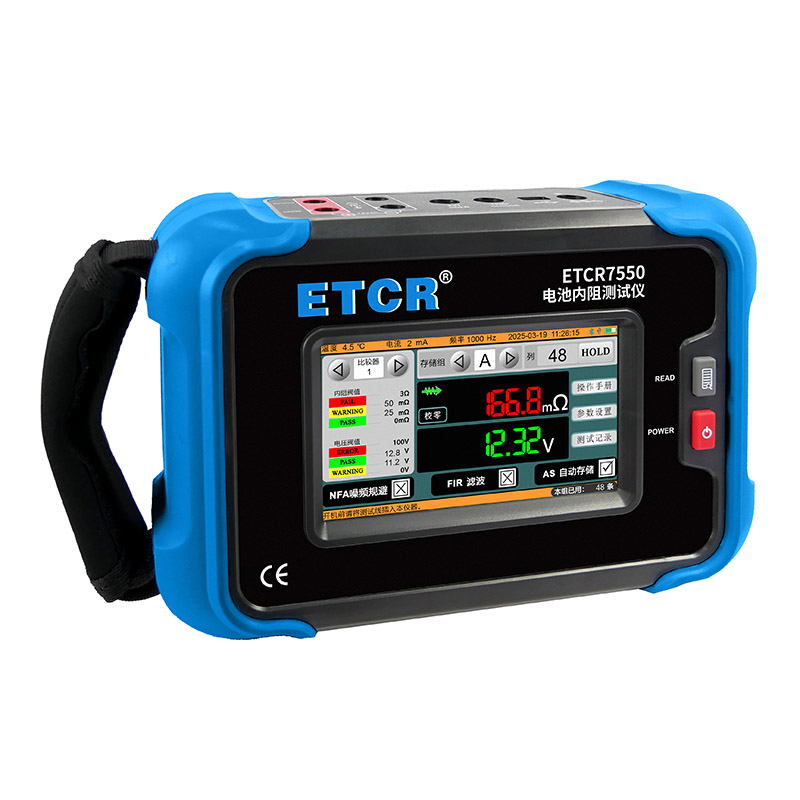

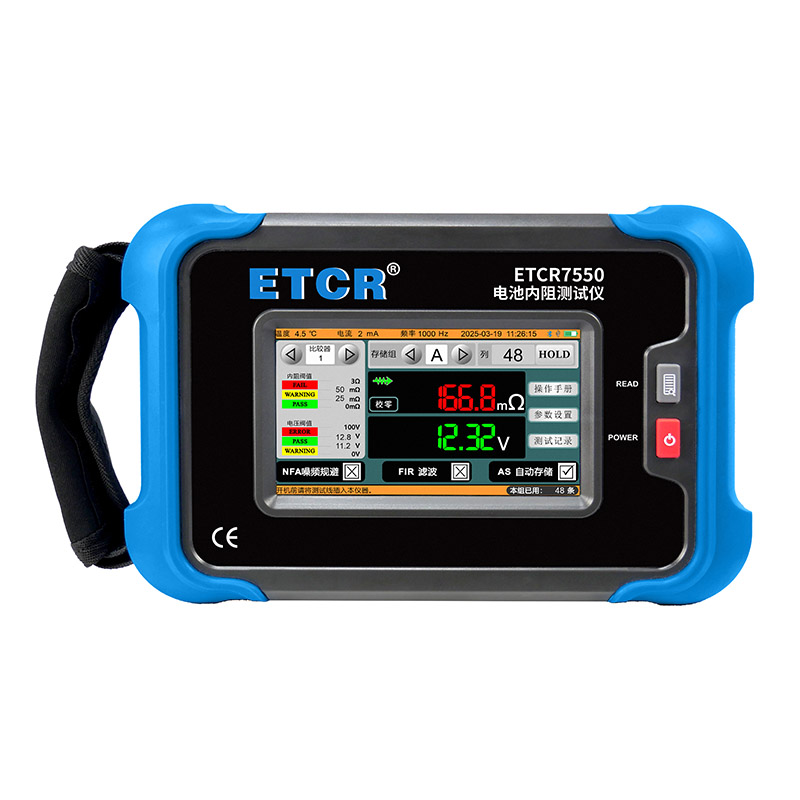

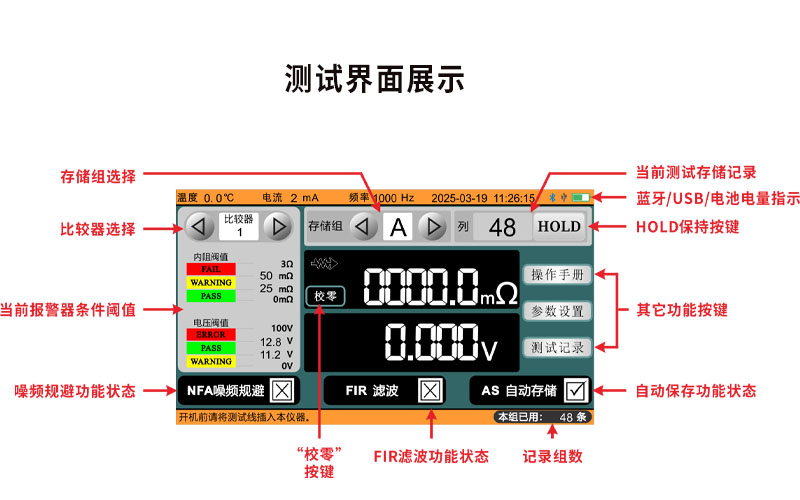

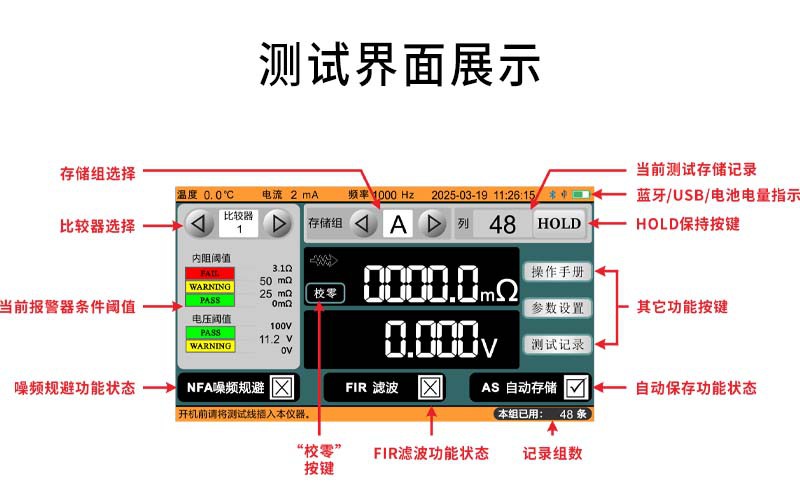

ETCR7550电池内阻测试仪采用5寸触摸彩屏，仪表高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。
产品特点
1. 采用开尔文交流4线法测量，因此可不受导线电阻或接触电阻的影响，获得正确的内阻测量值。
2. 同时显示电阻、电压与温度，测试结果一目了然。
3. 采用交流1kHz测试法，无须中断电池为其他设备供电。
4. 比较器功能，可设置比较器的内阻阈值与电压阈值。可更简单地判定电池的老化。
5. 滤波功能，开启后测试示数更稳定准确。

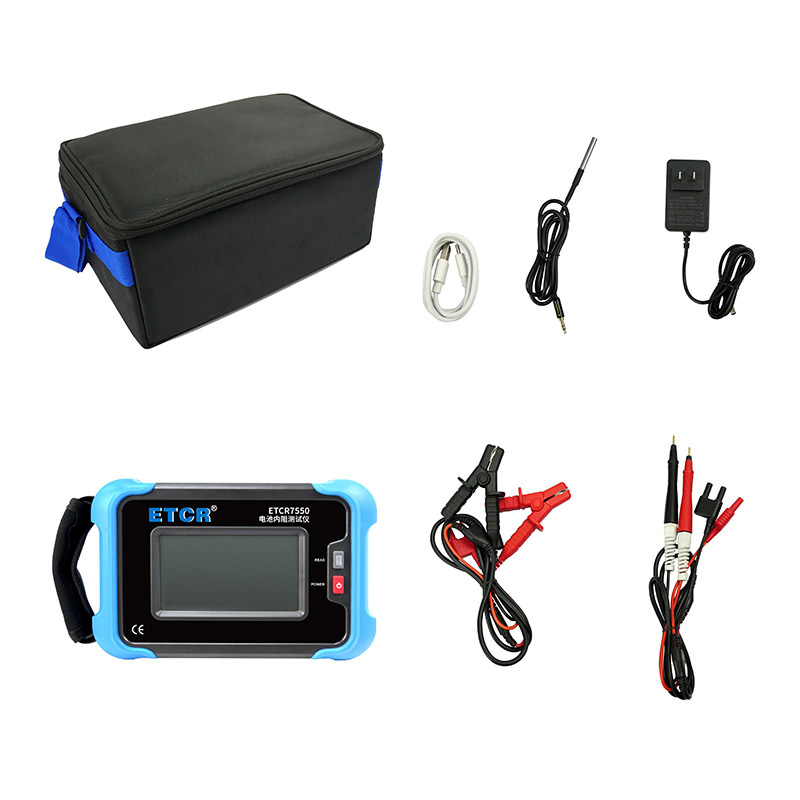

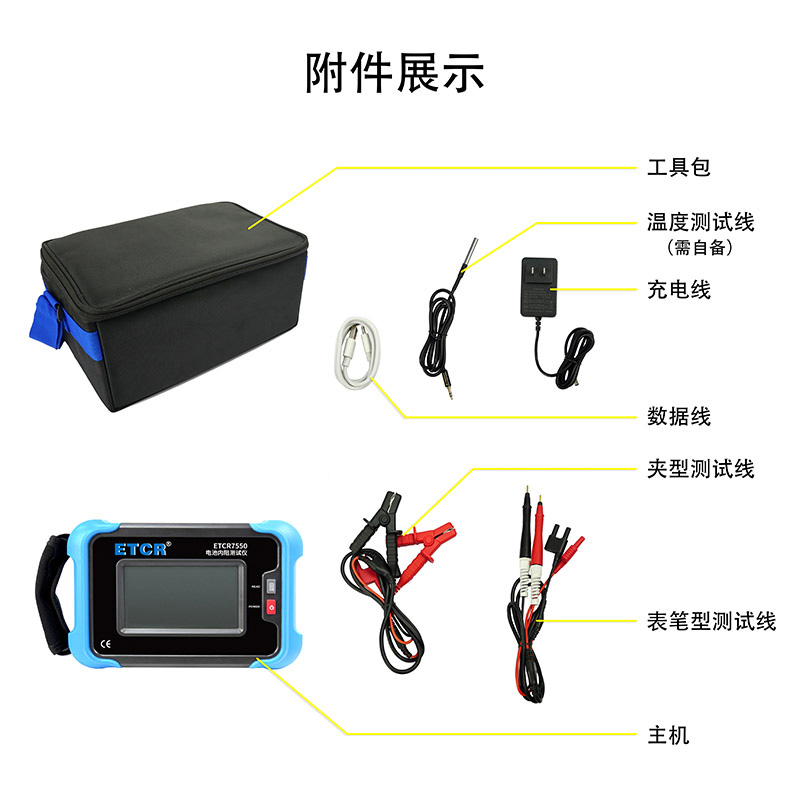

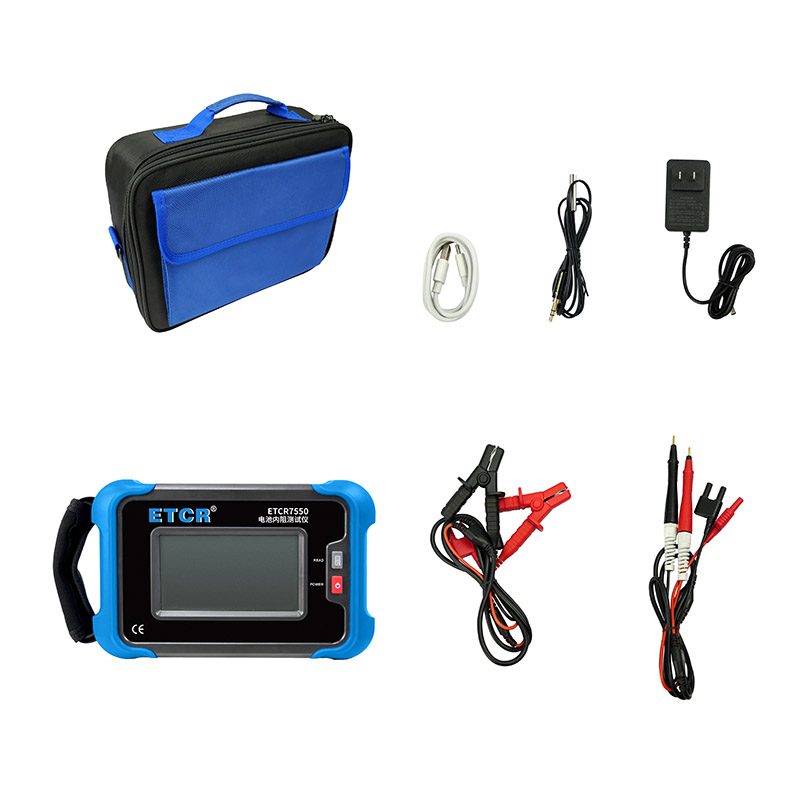

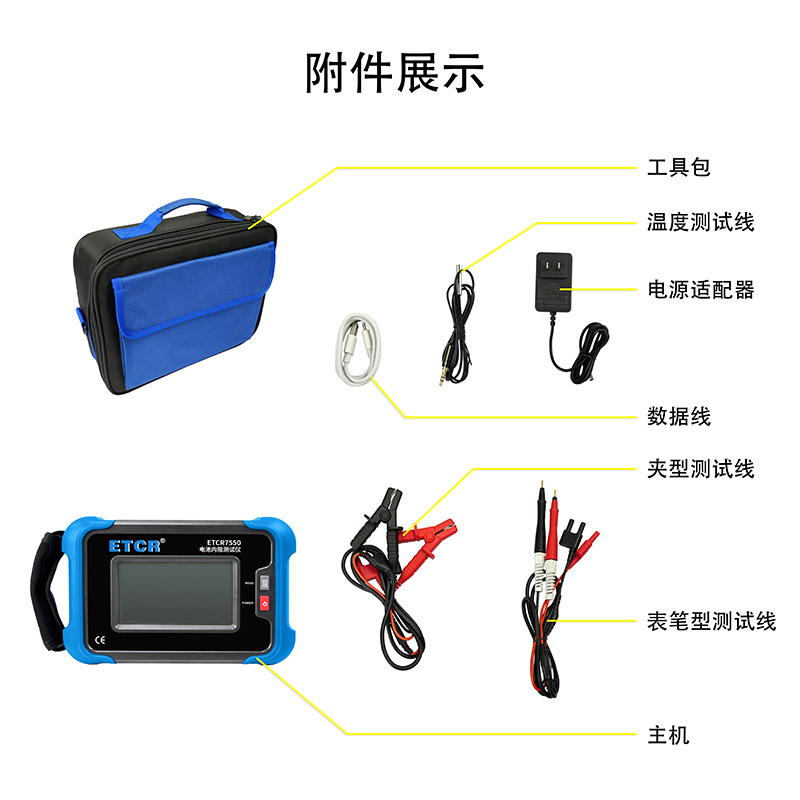

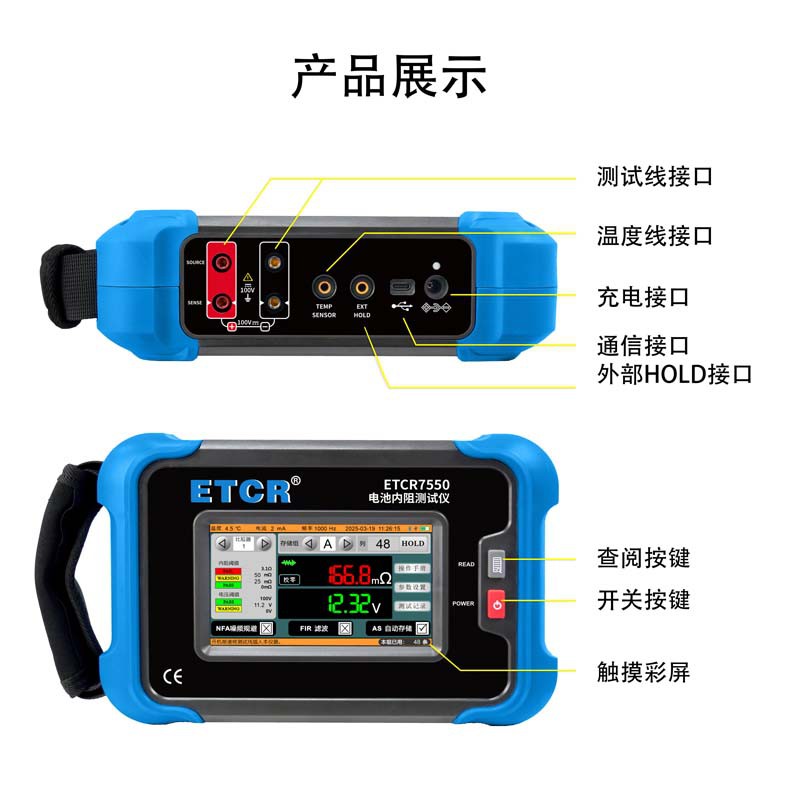

6. 配有针型及夹型两款测试线，适应不同应用场景。
7. 蓝牙通信功能，可在移动端查看记录测试结果。
8. 电脑上传功能，带有USB接口，测试数据上传电脑，便于存储分析。
技术参数
量程 | 最大显示 | 分辨率 | 测试精度 | 测量电流 |
3 mΩ | 3.100 mΩ | 1 uΩ | ±1.0%rdg±8dgt | 200 mA |
30 mΩ | 31.00 mΩ | 10 uΩ |
±0.8%rdg±6dgt | 200 mA |
300 mΩ | 310.0 mΩ | 100 uΩ | 20 mA | |
3 Ω | 3.100 Ω | 1 mΩ | 2 mA |
量程 | 最大显示 | 分辨率 | 测试精度 |
7 V | ±7.100 V | 1 mV | ±0.08%rdg±6dgt |
100 V | ±100.00 V | 10 mV |
量程 | 最大显示 | 分辨率 | 测试精度 |
-10.0℃～60.0℃ | 60.0℃ | 0.1℃ | ±1.0℃ |
4、其它规格参数
电 源 | DC 3.7V锂电池 |

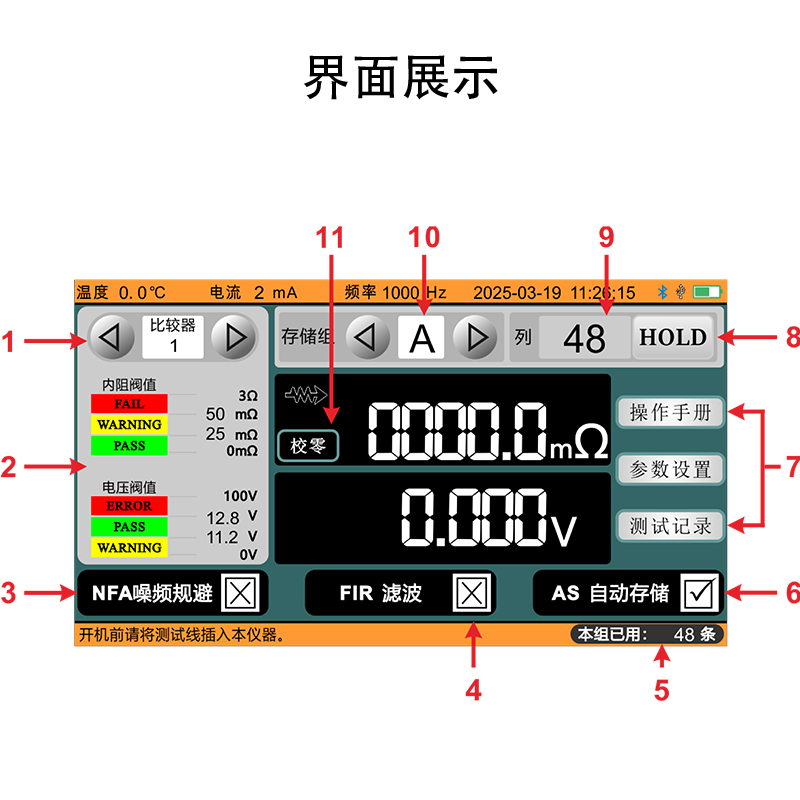

显 示 屏 | 5寸真彩液晶触摸屏，分辨率480×854 |
测量范围 | 内阻测量：0.000mΩ～3.100 Ω |
电压测量：0.000V～±100.00V | |
温度测量：-10.0℃～60.0℃ | |
分辨率 | 内阻测量：1u Ω |
电压测量：1mV | |
温度测量：0.1℃ | |
最大输入电压 | DC 100V（+测量端子与-测量端子之间）、不可输入交流 |
测量方式 | 内阻测量：1KHz交流4端子测试法、开路端子电压3V max 测量电流：2.0mA～200mA（不同量程档位不同测量电流） 温度测量：NTC温度传感器（26℃时为10KΩ） A/D转换方式：逐次逼近型 显示更新频率：5次/每秒 |
响应时间 | 200ms |
测量时间 | 约2秒 |
比较器功能 | 有，可设置内阻阈值与电压阈值 |
回避噪音频率 | 930Hz～1070Hz（自动变频） |
线阻校零功能 | 有 |
保持和存储功能 | 有手动保持与存储、自动保持与存储 |
测量判定功能 | 可预设定PASS、WARNING、FAIL判定阈值 |
电池电压 | 电池电量5格显示，电池电压低时提醒及时充电 |
自动关机 | 开机无操作，约15分钟后自动关机（可在设置中关闭） |

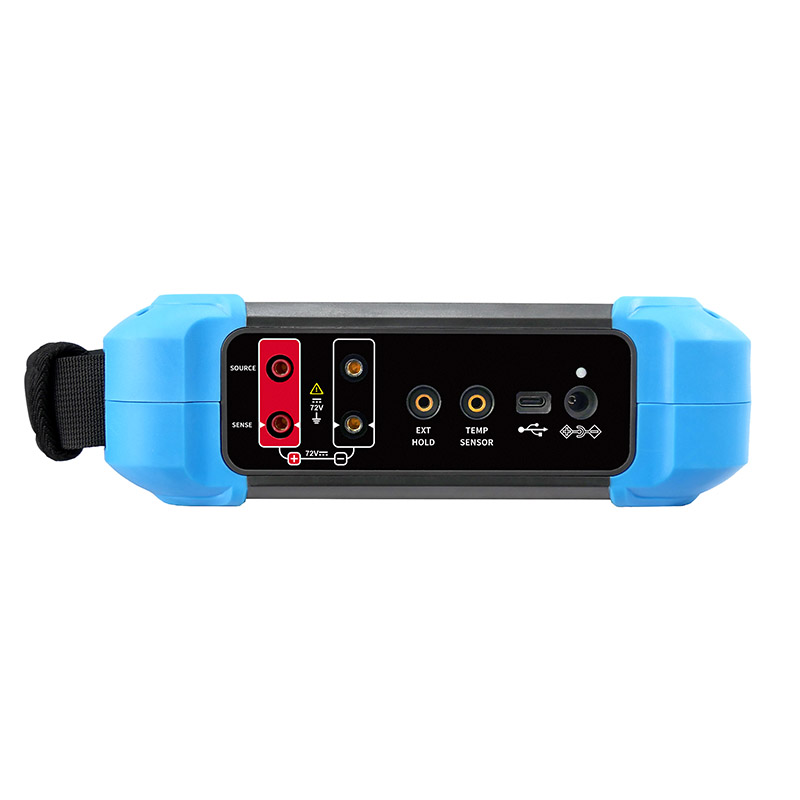

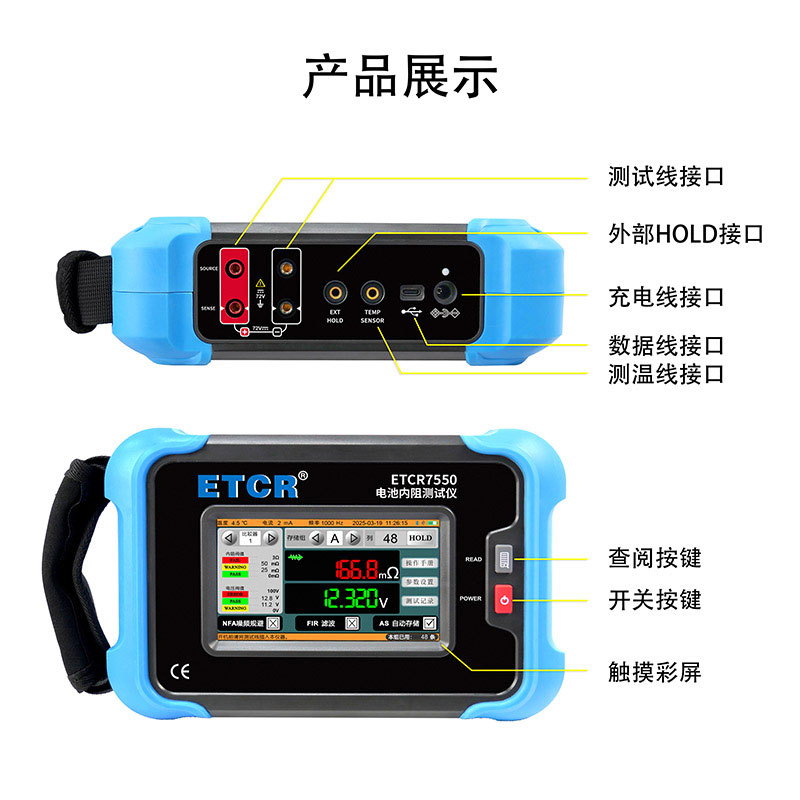

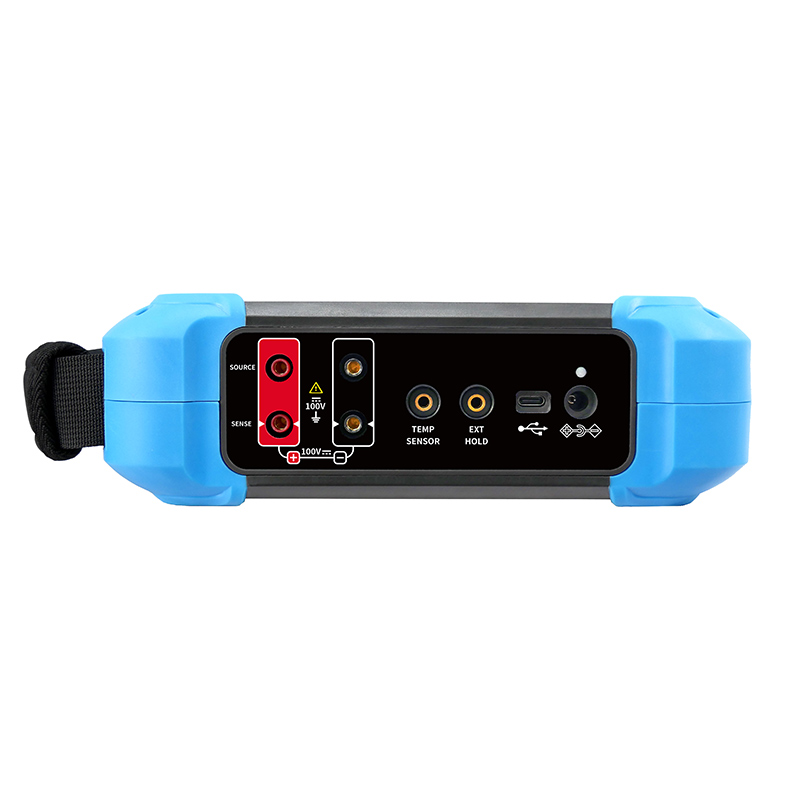

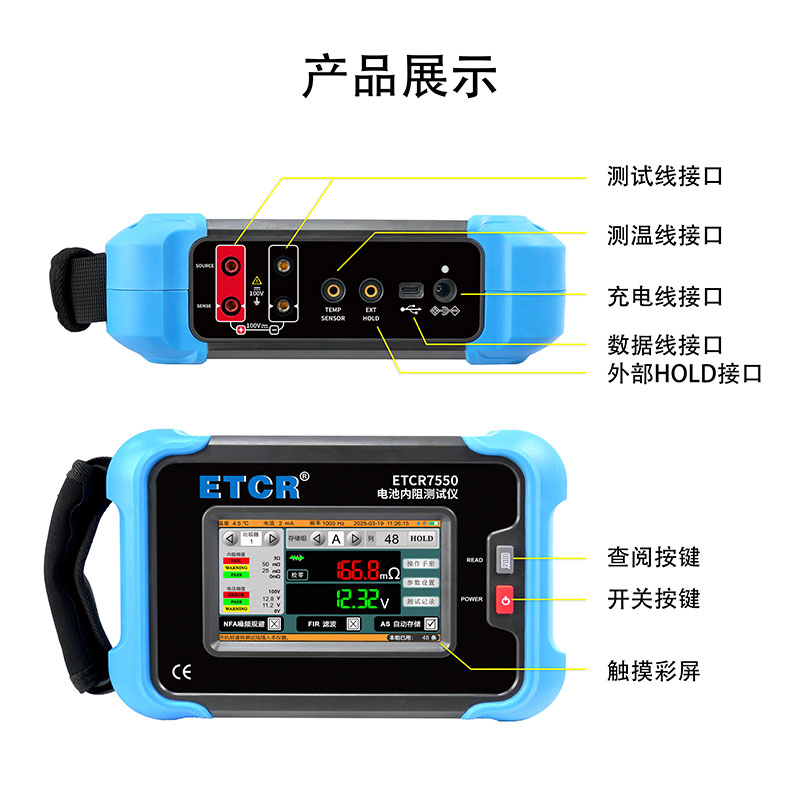

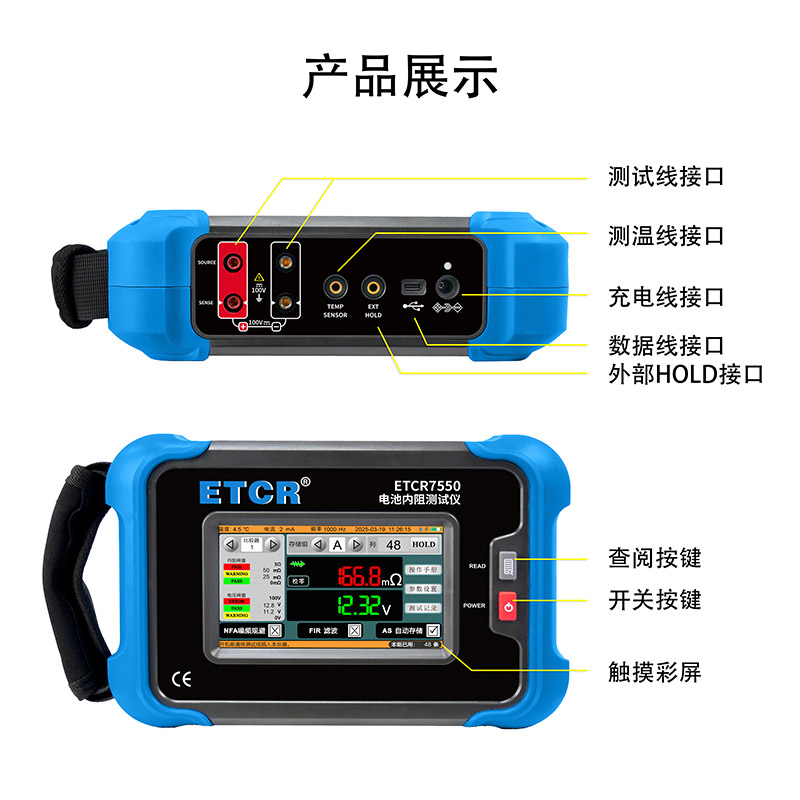

USB接口 | 具有USB接口，存储数据可以上传电脑，保存打印 |
蓝牙连接 | 有 |
仪表尺寸 | 263mm×152mm×74mm |
仪表质量 | 仪表：868g (含电池)；总质量：2.73kg（含附件） |
功 耗 | 300mA MIN / 500mA MAX |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
耐 压 | AC 3700V/RMS(电路与外壳之间) |
外部磁场 | ＜40A/m |
外部电场 | ＜1V/m |
适合安规 | IEC 61010 |
