    尖嘴形电流互感器
  • 产品系列 : 钳形电流互感器

    • 主要功能:

      用于交流泄漏电流、交流电流、相位、电能、功率、功率因数、谐波在线检测,适用于万用表、示波器、谐波分析仪、电力故障分析仪等工业测试装置
      电流量程:AC 0.00mA~30A/100A
      变比:2500:1
      精度等级:0.5
      工作频率:10Hz~100kHz
      电压输出:1A/100mV;1A/10V(选购)
      产品符合RoHS环保要求
      产品符合CE要求
      可输出电流信号或电压信号
      接受客户订制

    产品简介

    1. 钳形结构,不需停电不需断开被测线路,携带方便特别适合现场在线测试。

    2. 采用坡莫合金铁芯,性能稳定精度高,抗干扰能力强,适用于复杂的干扰环境。

    3. 小口径结构适合狭小空间或排线密集场所。

    4. 可输出电流信号或电压信号。

    5. 互感器的量程、变比、输出接口等可按客户要求订制。

    6. 输出接口:末端接口:BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头(选购),线长1.5m。

    7. 安全等级:CATⅢ600V。

    8. 工作温度:-15°C~50°C

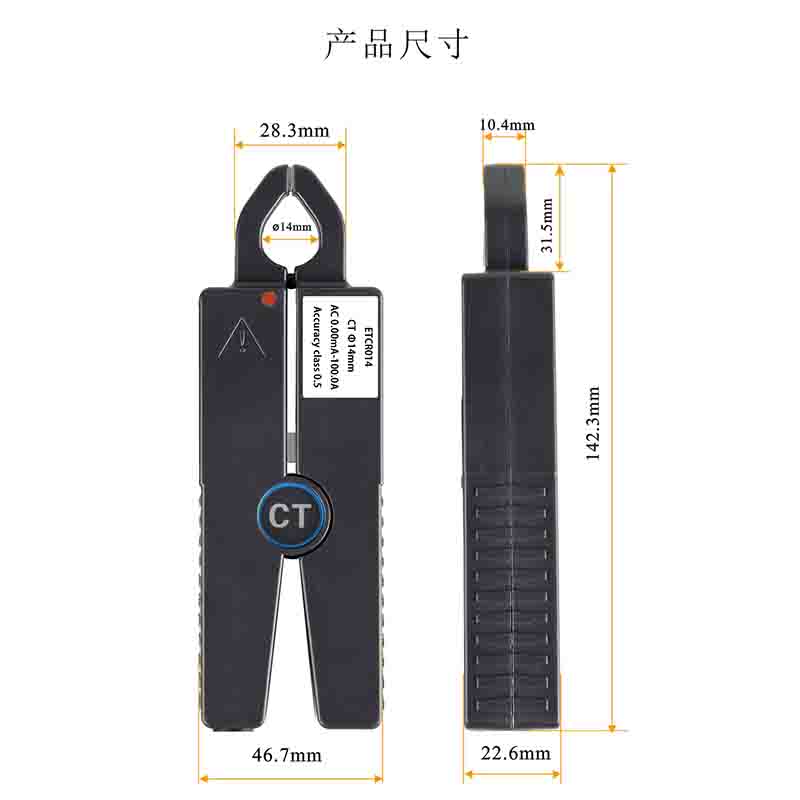

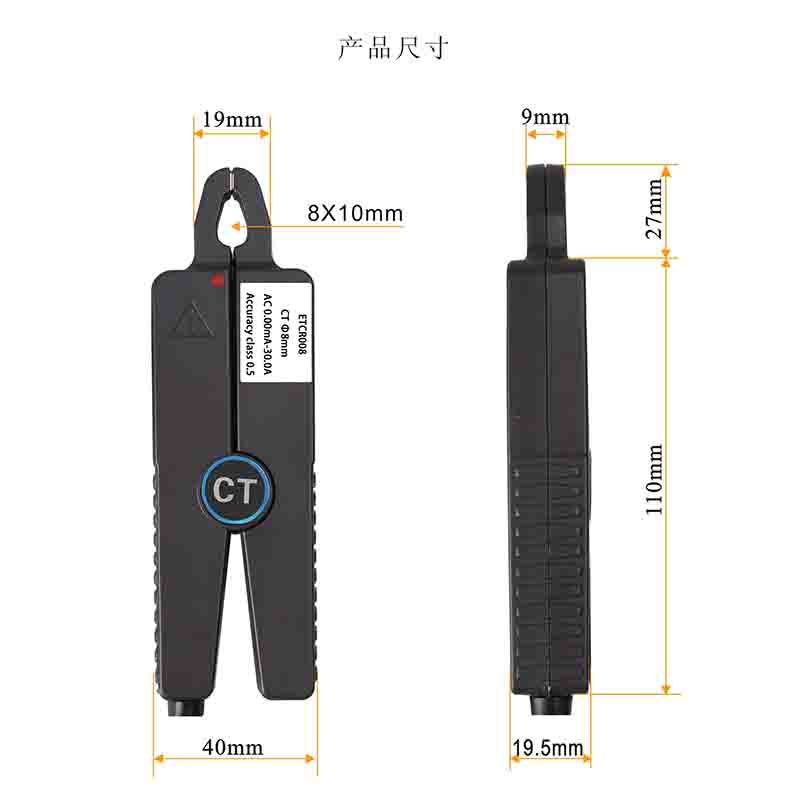

    产品尺寸



    技术参数

    产品规格

    产品型号

    产品图片

    测量参数

    参考负载

    钳口尺寸

    外形尺寸

    质量

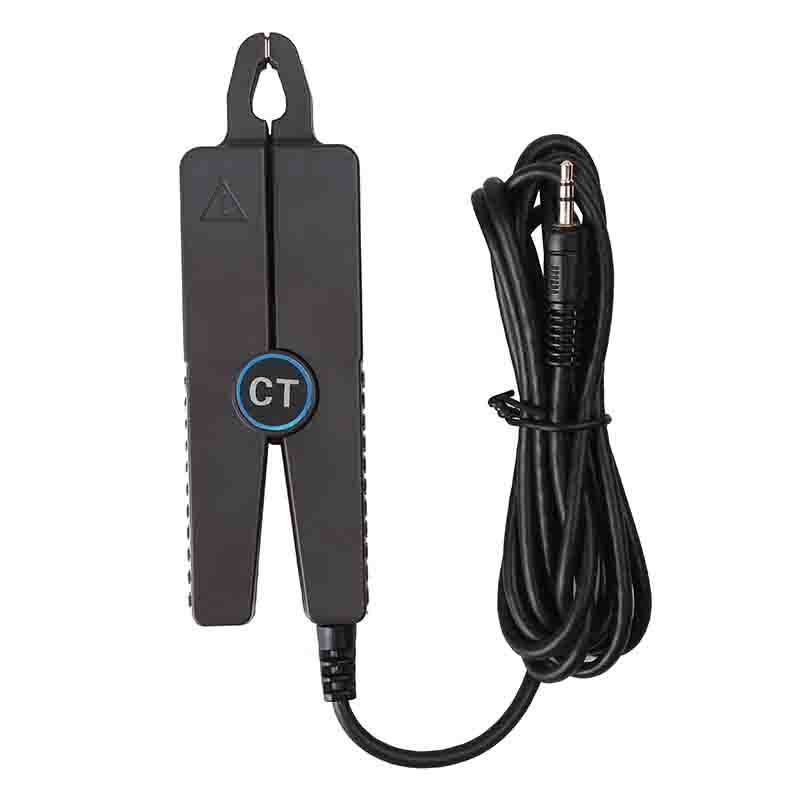

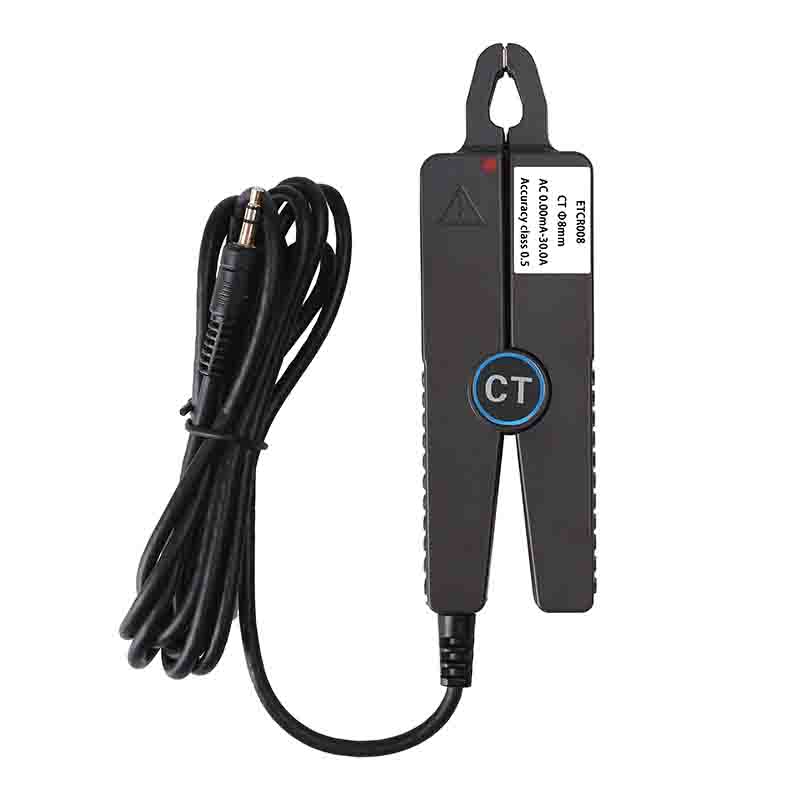

    ETCR008


    量程:0.00mA~30A AC

    精度等级:0.5

    相位误差:≤2°

    变比:2500:1

    工作频率:10Hz~100kHz

    0~300mA≤300Ω

    0~3A≤30Ω

    0~30A≤3Ω

    Ф8mm

    137mm×40mm×19.5mm

    175g

    ETCR008V

    (电压型)


    量程:0.00mA~30A AC

    精度等级:1.0

    相位误差:≤2°

    变比:1A/100mV

    工作频率:10Hz~100kHz


    Ф8mm

    137mm×40mm×19.5mm

    175g

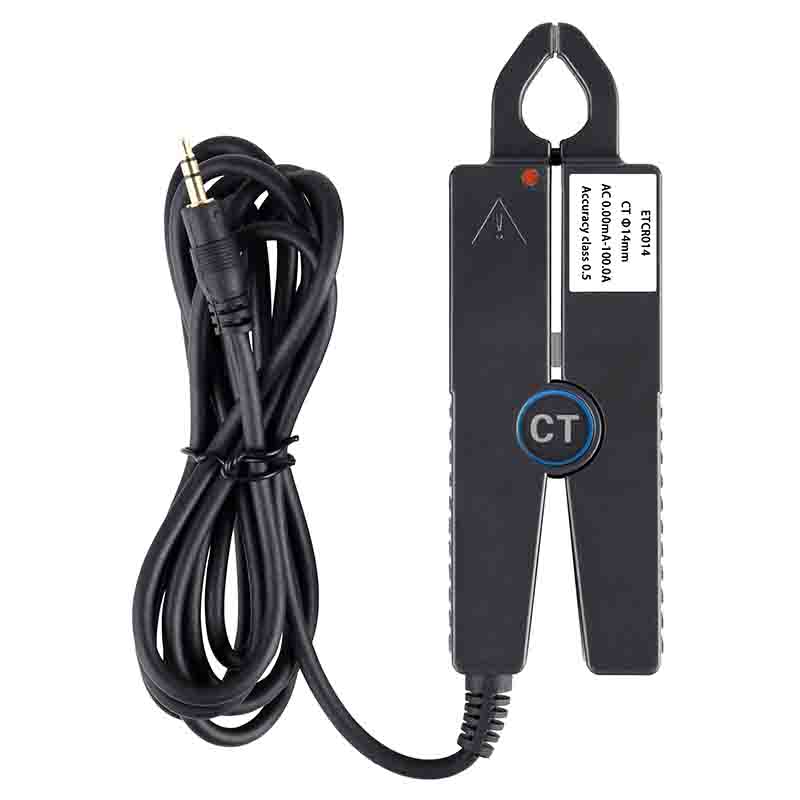

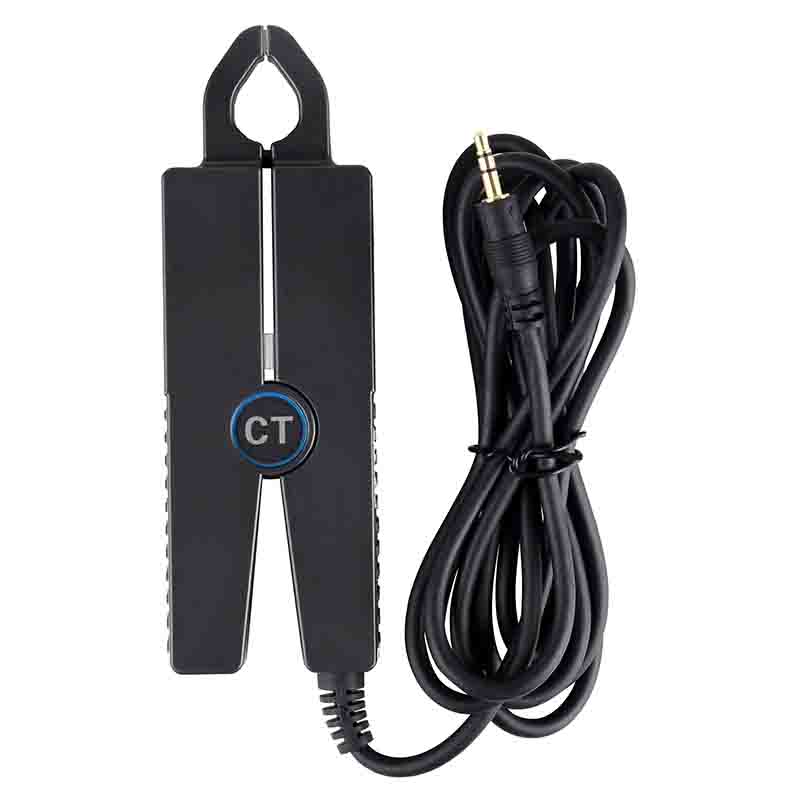

    ETCR014


    量程:0.00mA~100A AC

    精度等级:0.5

    相位误差:≤2°

    变比:2500:1

    工作频率:10Hz~100kHz

    0~1A≤300Ω

    0~10A≤30Ω

    0~100A≤3Ω



    Ф14mm

    142mm×46.7mm×22.6mm

    194g

    ETCR014V

    (电压型)


    量程:0.00mA~100A AC

    精度等级:1.0

    相位误差:≤2°

    变比:1A/10mV

    工作频率:10Hz~100kHz


    Ф14mm

    142mm×46.7mm×22.6mm

    194g
