    高精度钳形电流互感器
  • 产品系列 : 钳形电流互感器

    • 主要功能:

      用于交流泄漏电流、交流电流、相位、电能、功率、功率因数、谐波在线检测,适用于万用表、示波器、谐波分析仪、电力故障分析仪等工业测试装置
      电流量程:AC 0.00mA~30A/100A
      变比:2500:1
      精度等级:0.5
      工作频率:10Hz~100kHz
      电压输出:1A/10mV(选购)
      产品符合RoHS环保要求
      产品符合CE要求
      可输出电流信号或电压信号
      接受客户订制

    产品简介

    1、 钳形结构,不需停电不需断开被测线路,携带方便特别适合现场在线测试。

    2、 采用坡莫合金铁芯,性能稳定精度高,抗干扰能力强,适用于复杂的干扰环境。

    3、 小口径结构适合狭小空间或排线密集场所。

    4、 可输出电流信号或电压信号。

    5、 互感器的量程、变比、输出接口等可按客户要求订制。

    6、 输出接口:末端接口:BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头(选购),线长1.5m。

    7、 安全等级:CATⅢ600V。

    8、 工作温度:-15°C~50°C

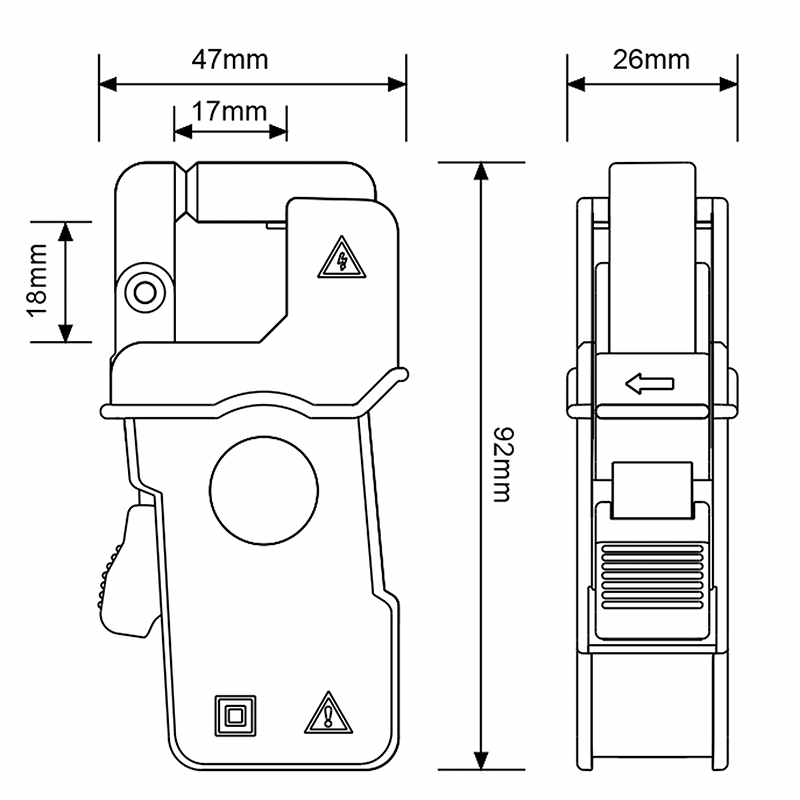

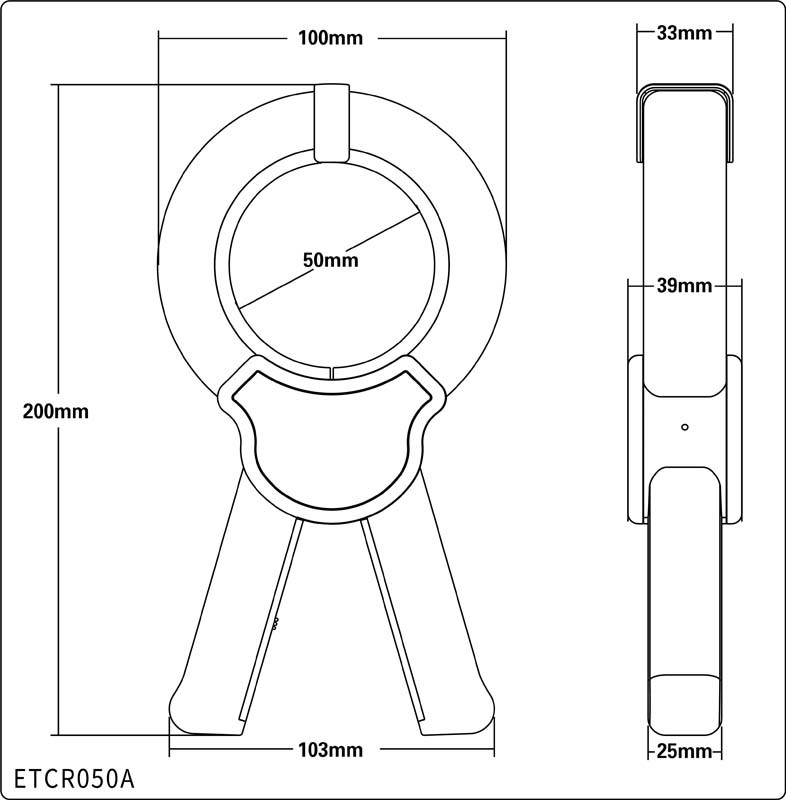

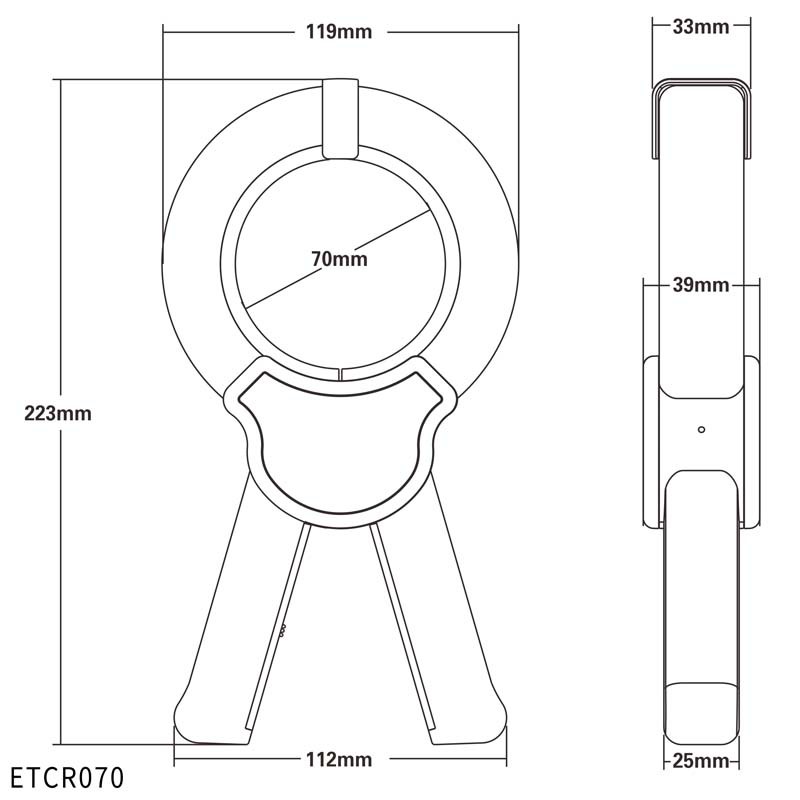

    产品尺寸




    技术参数


    产品型号

    产品图片

    测量参数

    参考负载

    钳口尺寸

    外形尺寸

    质量

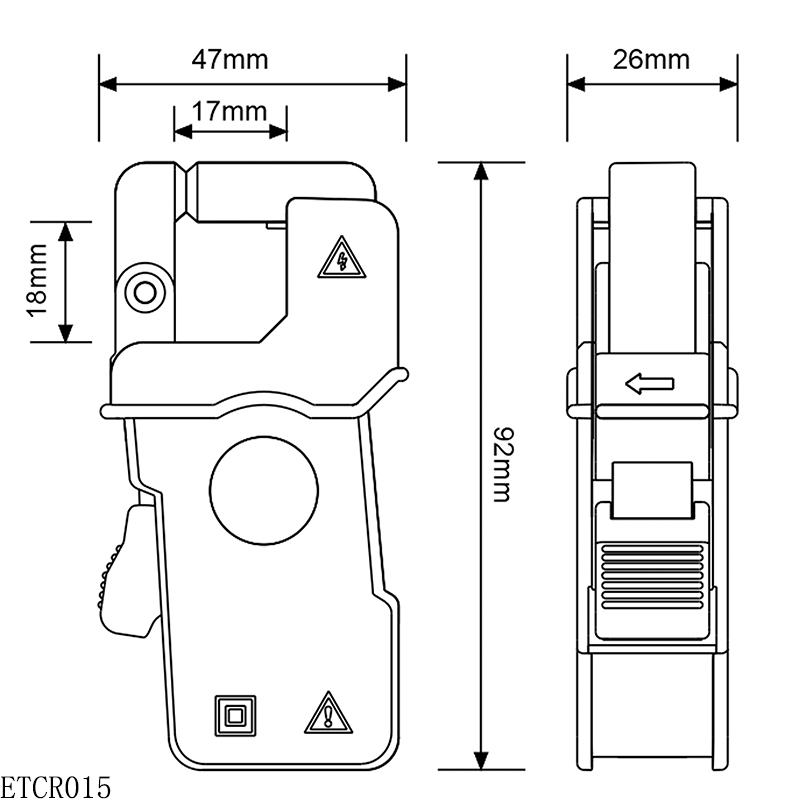

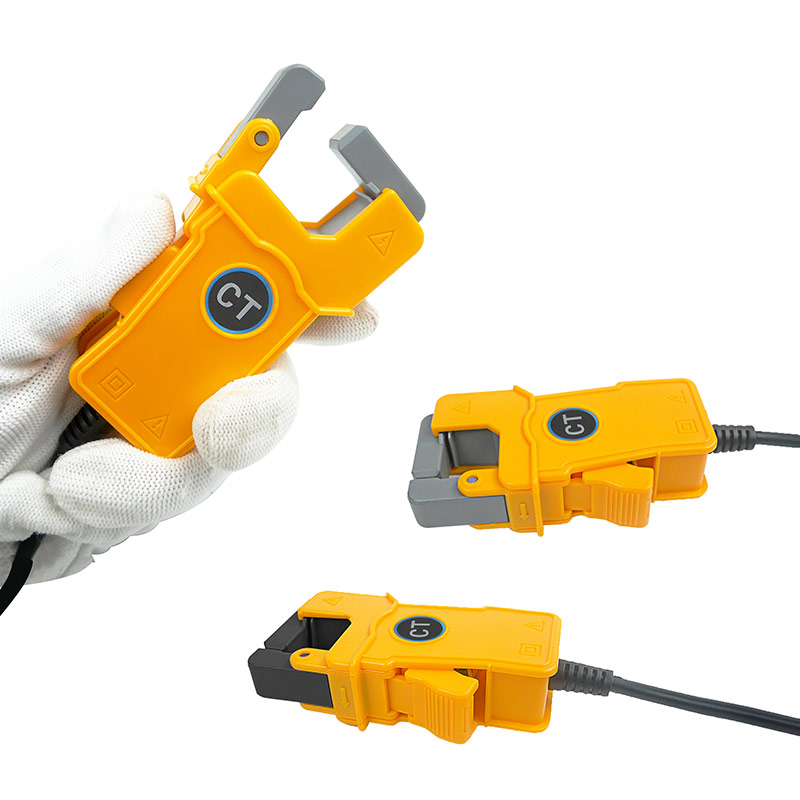

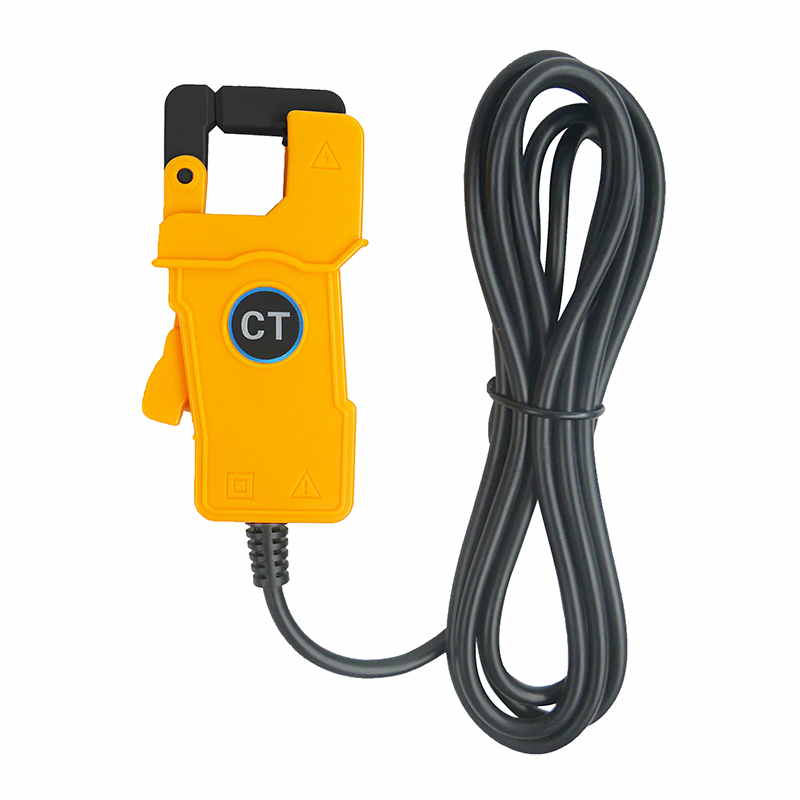

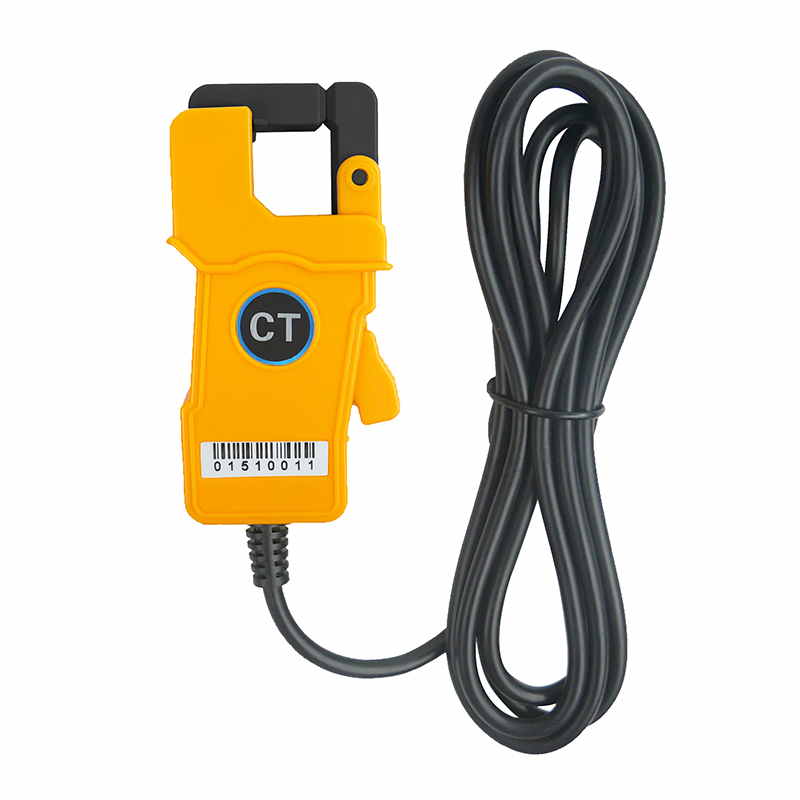

    ETCR015


    量程:0.00mA~100A AC

    精度等级:0.5

    相位误差:≤2°

    变比:2500:1

    工作频率:10Hz~100kHz

    0~1A≤300Ω

    0~10A≤3

    0~100A≤3Ω

    17mm×18mm

    47mm×92mm×26mm



    156g



    ETCR015V

    (电压型)


    量程:0.00mA~100A AC

    精度等级:1.0

    相位误差:≤2°

    变比:1A/10mV

    工作频率:10Hz~100kHz


    17mm×18mm

    47mm×92mm×26mm



    156g

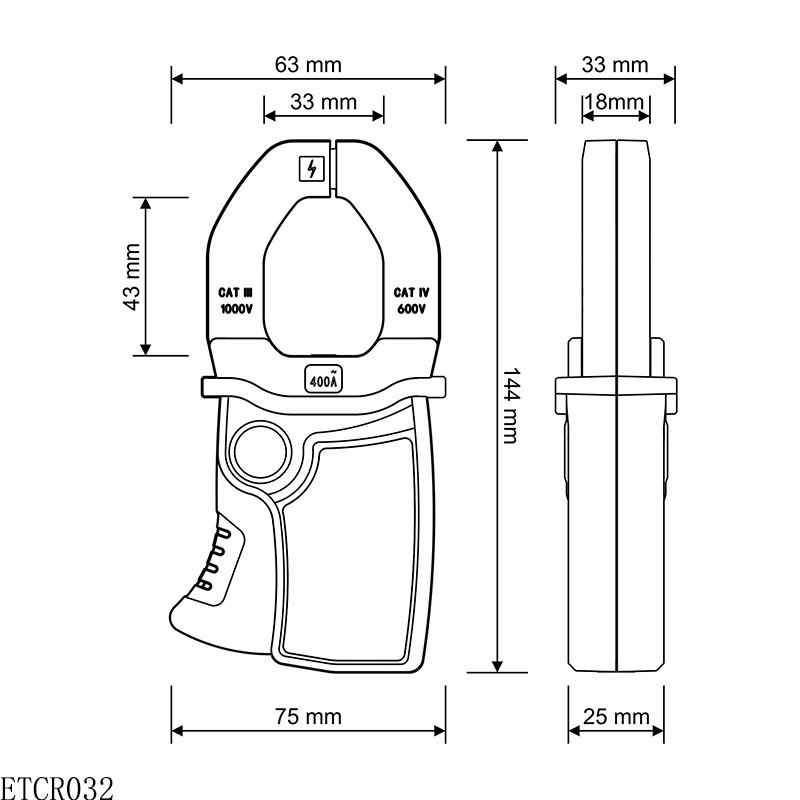

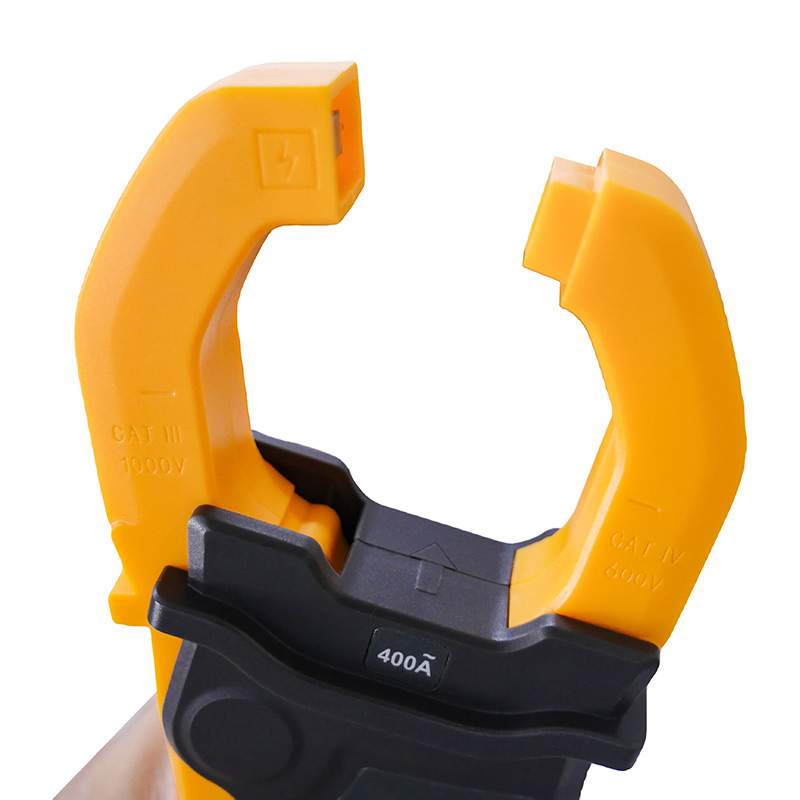

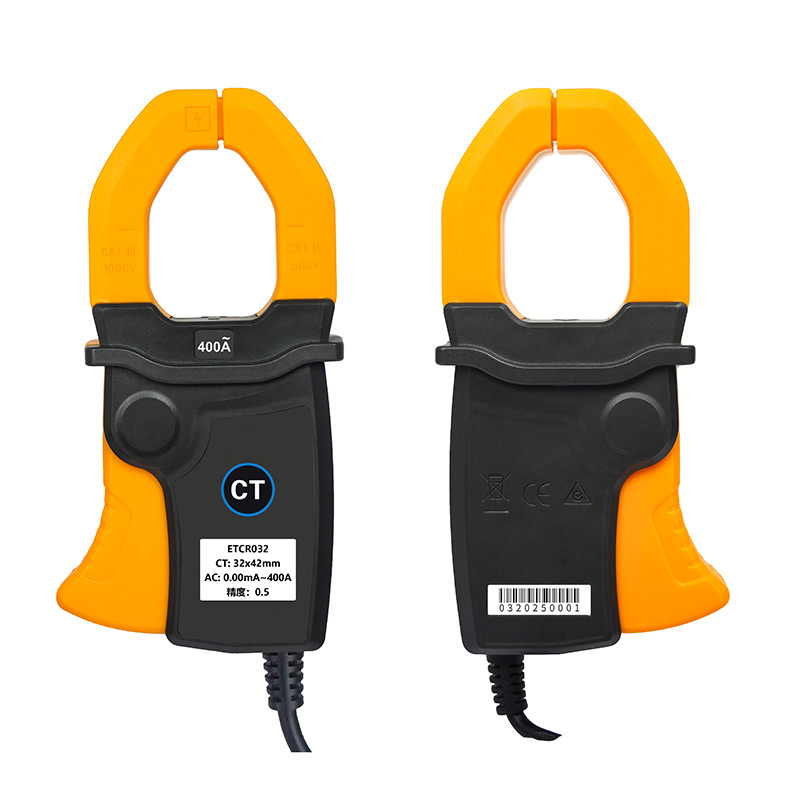

    ETCR032


    量程:0.00mA~100A AC

    精度等级:0.5

    相位误差:≤2°

    变比:2500:1

    工作频率:10Hz~100kHz

    0~1A≤300Ω

    0~10A≤3

    0~100A≤3Ω

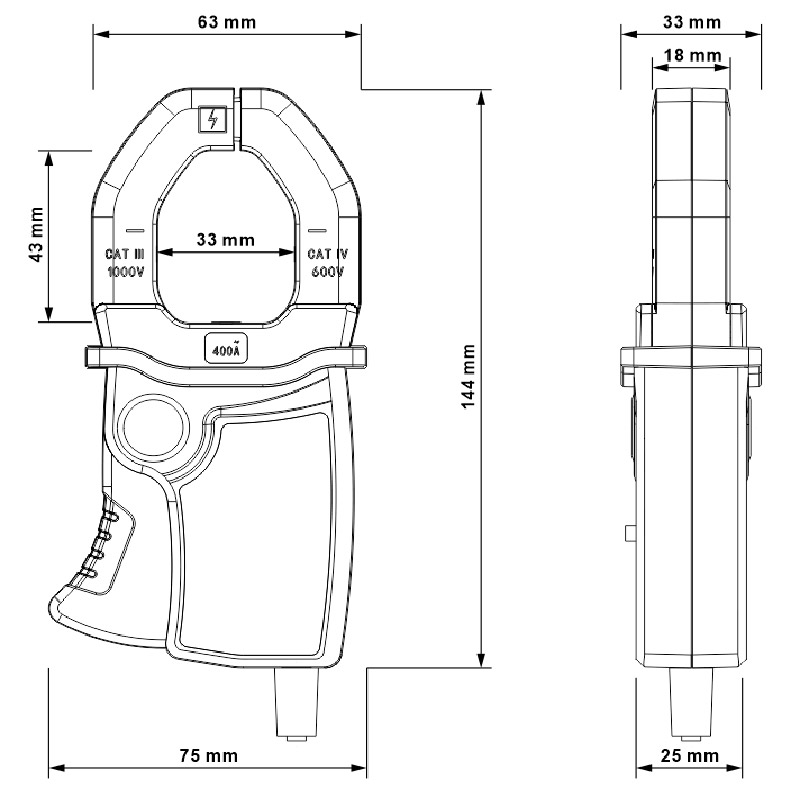

    32mm×42mm

    75mm×144mm×33mm

    180g



    ETCR032V

    (电压型)


    量程:0.00mA~100A AC

    精度等级:1.0

    相位误差:≤2°

    变比:1A/10mV

    工作频率:10Hz~100kHz


    32mm×42mm

    75mm×144mm×33mm

    180g






    型号对比

    产品视频

    相关产品
    钳形泄漏电流互感器

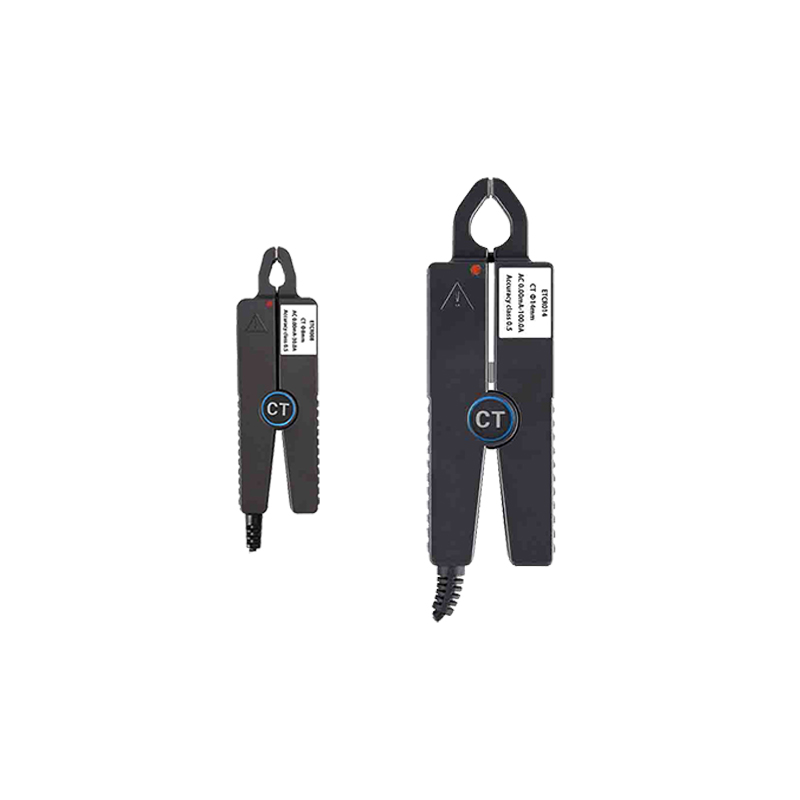

    尖嘴形电流互感器
