产品简介

ETCR2800KB/2800KC接地电阻在线检测仪用于在线监测接地电阻、接地引下线的连接状况、回路接地电阻、金属回路联结电阻，还可以在线监测接地电流。又称接地电阻在线测试仪、回路电阻在线监测仪。检测仪采用非接触测量技术、地线穿心通过传感器、绝不影响防雷接地效果和设施的正常运行；检测仪有多种结构适应不同场所使用；检测仪防护等级IP65，可在户外安装使用。检测仪广泛应用于输电线路杆塔接地；气象防雷接地；石油化工接地；通信接地；变配电站接地；铁路设施接地；建筑仓库接地；金属回路阻值；电气设备接地等。

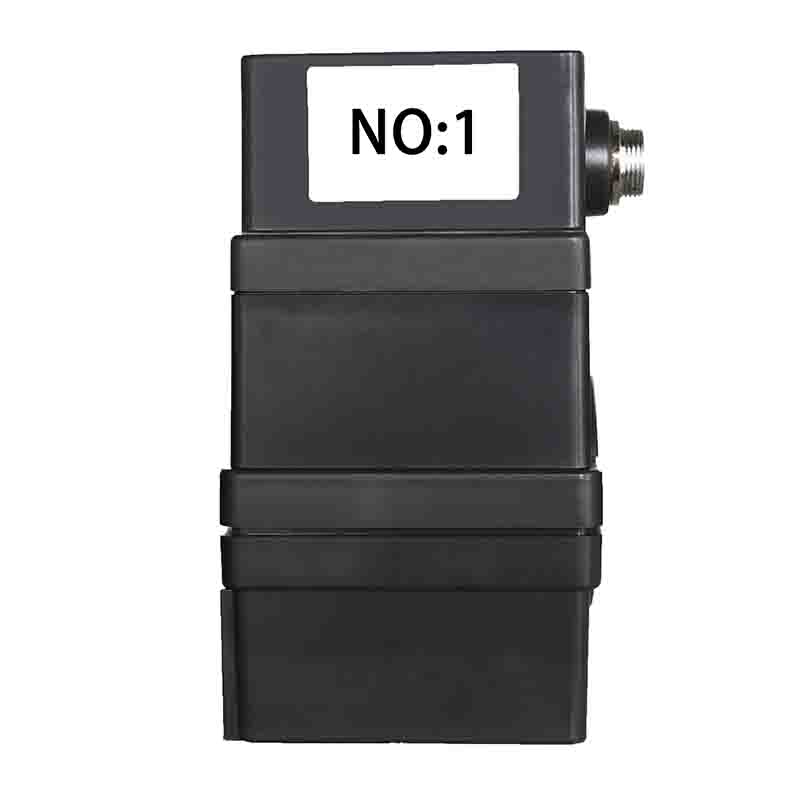

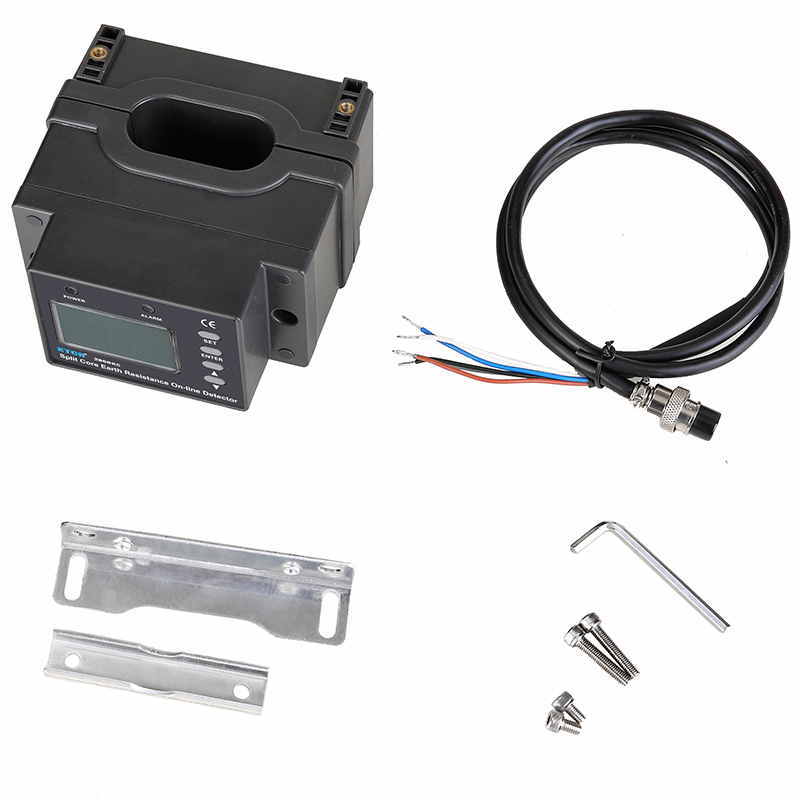

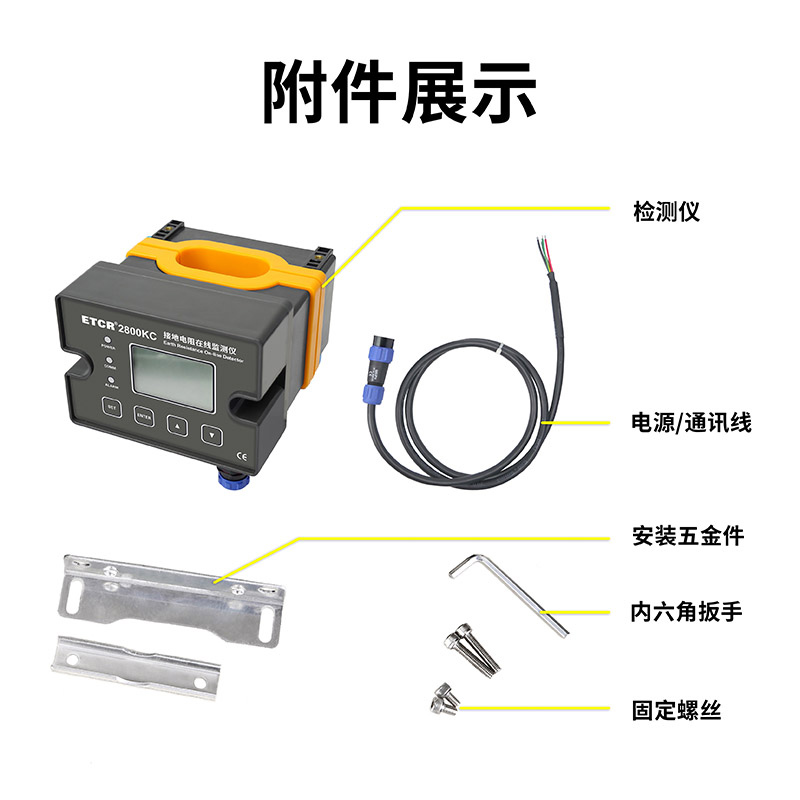

ETCR2800系列接地电阻在线检测仪由传感器、控制器、安装五金件等组成，传感器有闭环式与开合式，控制器有整体式与分体式，以适应不同的应用环境。其中开合式结构，安装时无需断开接地引下线，方便快捷。检测仪可以单个安装使用，也可以自行组建成有线网络系统或无线网络系统使用。

检测仪带有RS485通信接口（支持MODBUS-RTU通信协议）或选购4G通信模块(MQTT协议)，通过上位机软件或后台实现远程在线监测。用户可使用我公司研发的RS485通信接地电阻在线监测上位机软件，或4G无线通信接地电阻在线监测后台，实现远程实时监测接地状况。

ETCR2800系列接地电阻在线检测仪可采用外部供电（用户自行配置），或采用低功耗电源通信模块（选购件），模块支持 TCP、MQTT 网络协议对接标准物联网平台，本地可实现 ModbusRTU 自主轮询后边缘计算，通过 JSON 数据包主动上报，轻松实现对现场设备的远程数据采集。模块有太阳能版与锂亚电池版，其中太阳能版内置锂电池无光情况下可续航3个月，锂亚电池版可续航3年。外置电源防护等级IP68。如选购电源通信模块，则无需选购4G通信。

ETCR2800系列接地电阻在线检测仪已通过防爆认证，其安全防爆认证参数整机满足GB3836.1-2021和GB3836.4－2021标准相关要求。其防爆标志为Ex iaⅡB T3 Ga。防爆合格证号：CE23.3868X。它可应用于相应的易燃易爆环境中。

产品特点

1、产品有多种结构以适应各种场所应用。

2、闭环式检测仪，成本较低，安装时需断开接地引下线。

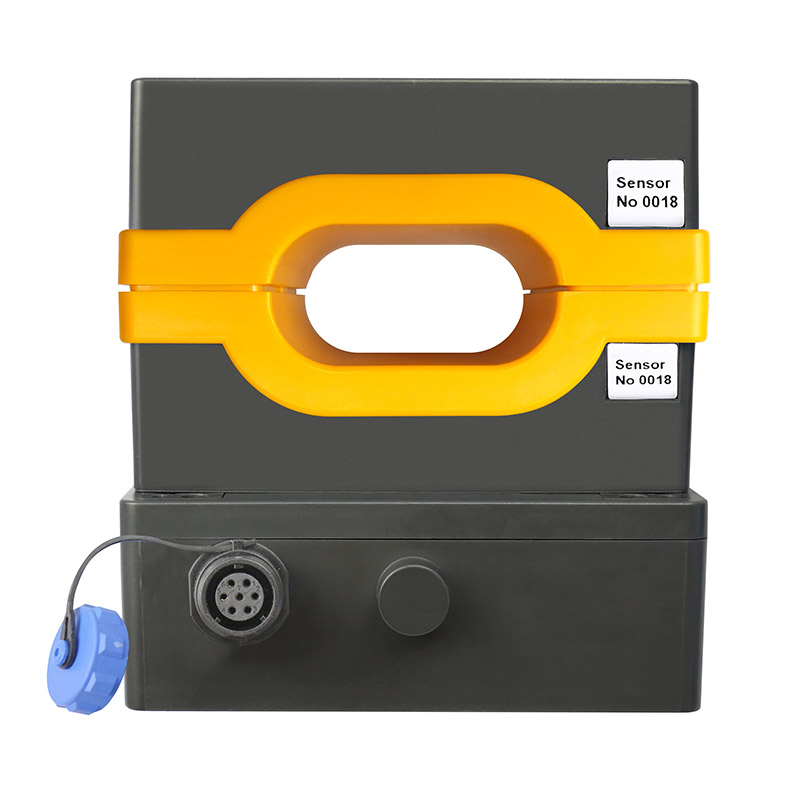

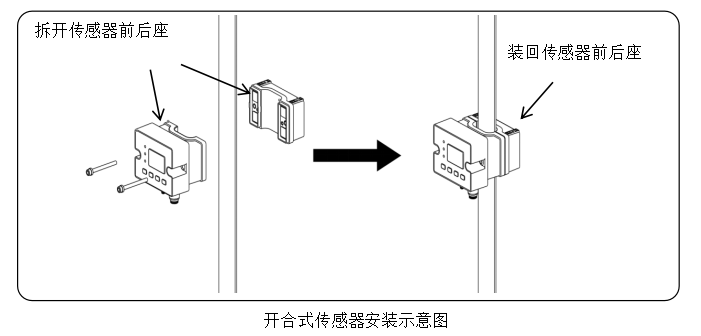

3、开合式检测仪，安装时不需断开接地引下线，安装方便快捷。

4、分体式检测仪，控制器与传感器分开安装，便于观察测量结果，或集中管理。

5、多功能宽量程，接地电阻量程：0.01Ω～200Ω；接地电流量程：0.0mA～20A。

6、多种通信方式：RS485/4G，RS485支持ModBus协议。

7、可提供有线及无线接地电阻在线监测后台，实现远程实时监测接地状况。

8、具有自检功能，可通过协议远程检测设备是否正常工作。

9、具有线阻清除功能，可减少线阻带来的测量误差影响。

10、防雷功能，适用于室外多雷击场合。

11、报警功能：可设置报警临界值，具有声光报警指示。

12、已通过防爆认证，防爆标志为Ex iaⅡB T3 Ga。

13、可配置低功耗电源通信模块，支持 TCP、MQTT 网络协议对接标准物联网平台，内置电容量锂电池，续航时间三年以上。


技术参数

1、技术规格

供电方式	外部提供电源，危险场所使用时，电源必须通过直流信号输入隔离式安全栅接入检测仪，安全栅置于非危险场所内。

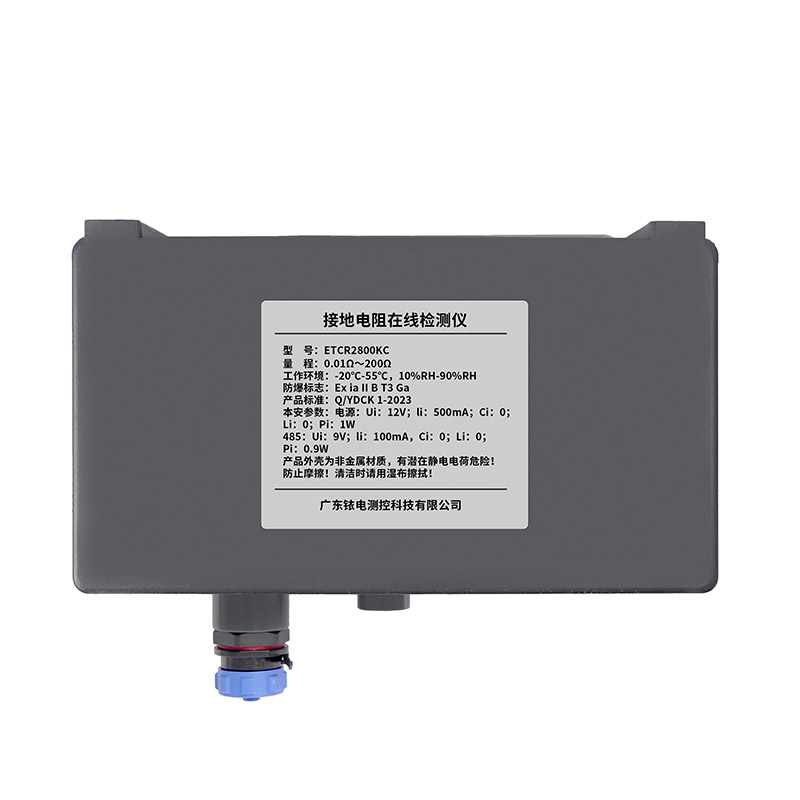

电源	9V DC～24V DC（用户外部提供或使用低功耗电源通信模块) (本安参数：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485参数：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。）本安设备与安全栅的匹配关系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。
接地电阻测量	量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt
接地电流测量（选购）	量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±5dgt

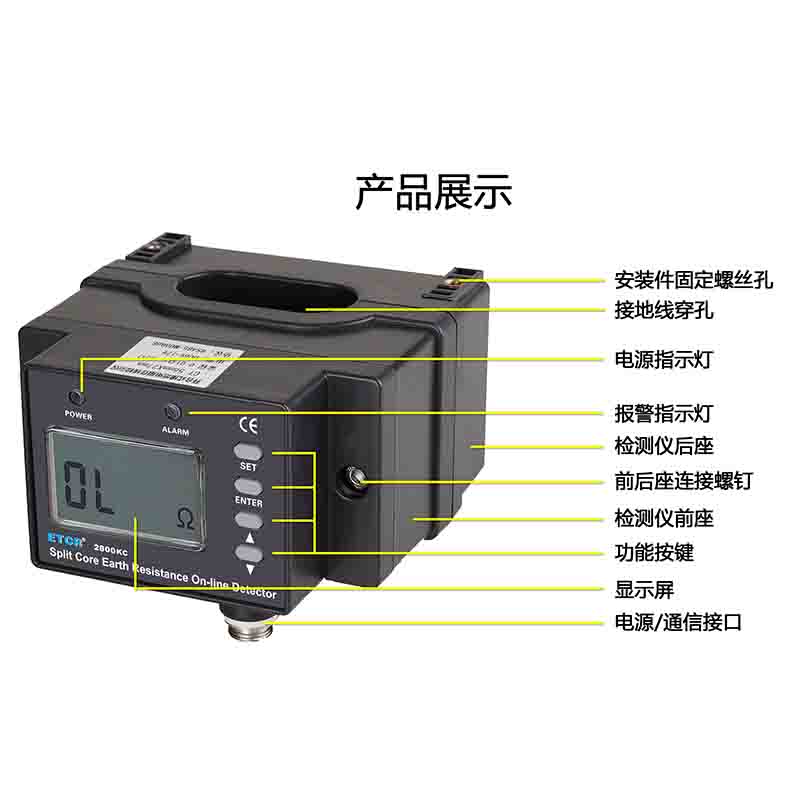

检测仪结构	整体式+开合式传感器

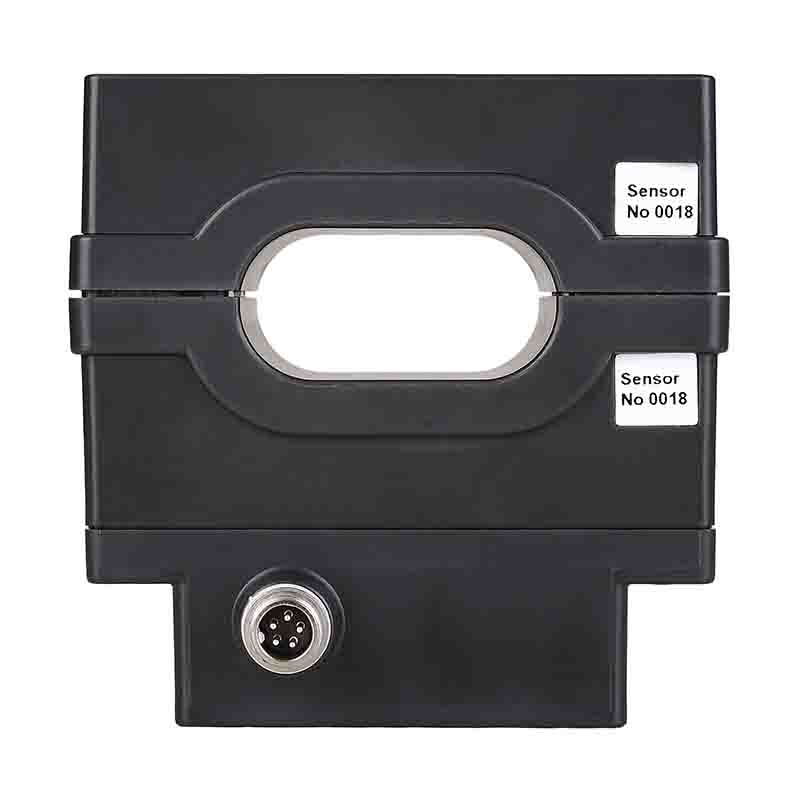

传感器穿孔尺寸	56mm×27mm
外形尺寸	119mm×108mm×124mm
换档	全自动换档
LCD尺寸	C型：47mm×28.5mm

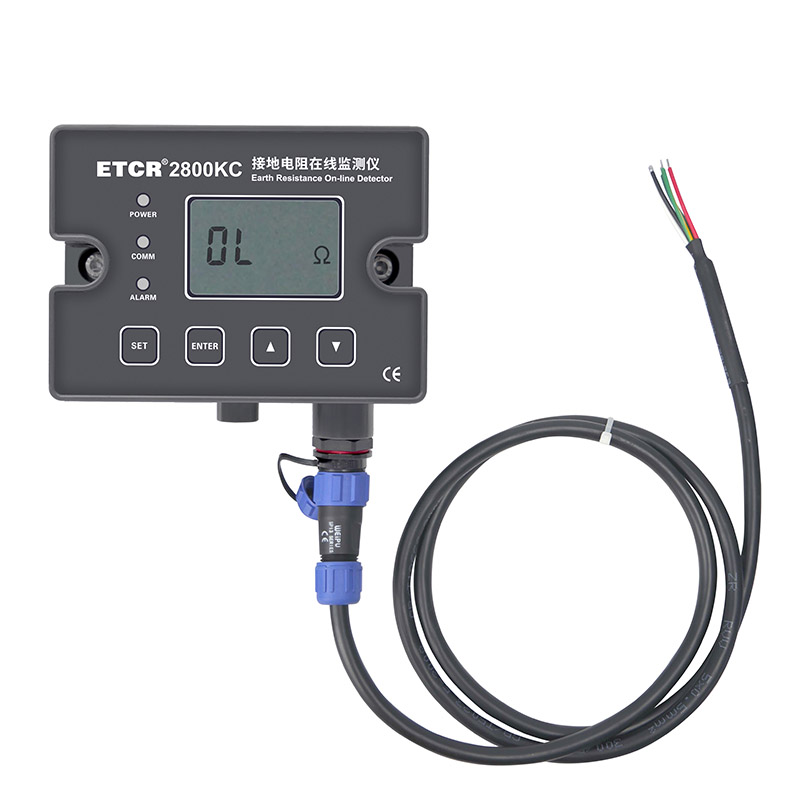

溢出指示	电阻值＞200Ω；电流值＞20A时，显示“OL”符号

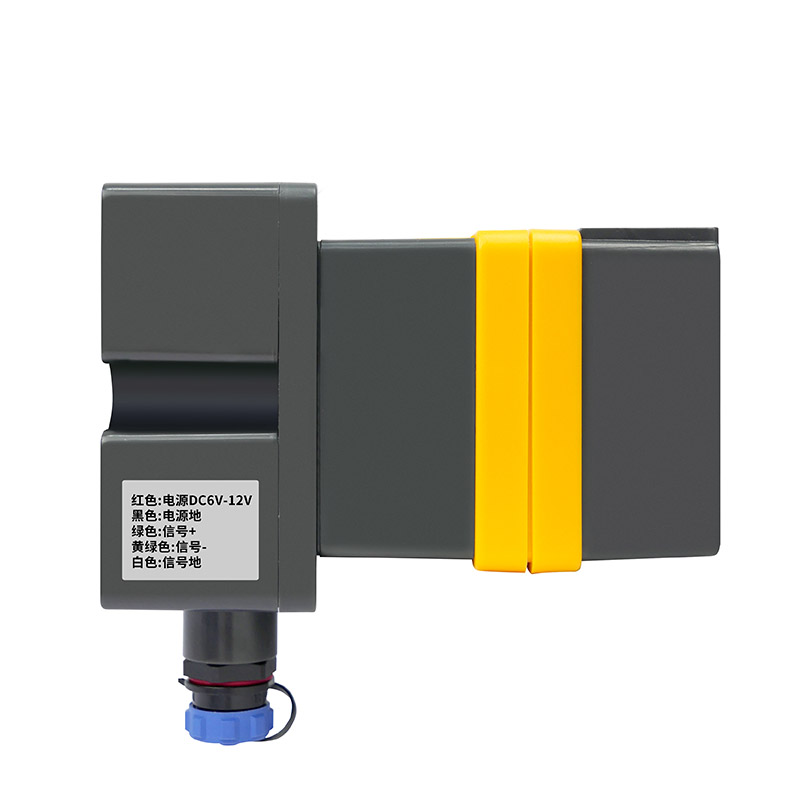

电源及通信线接线标识	红色---电源输入正；黑色---电源输入地；绿色---RS485信号正；黄绿色---RS485信号负；白---屏蔽地；(电源输入地与屏蔽地可以短路连接)

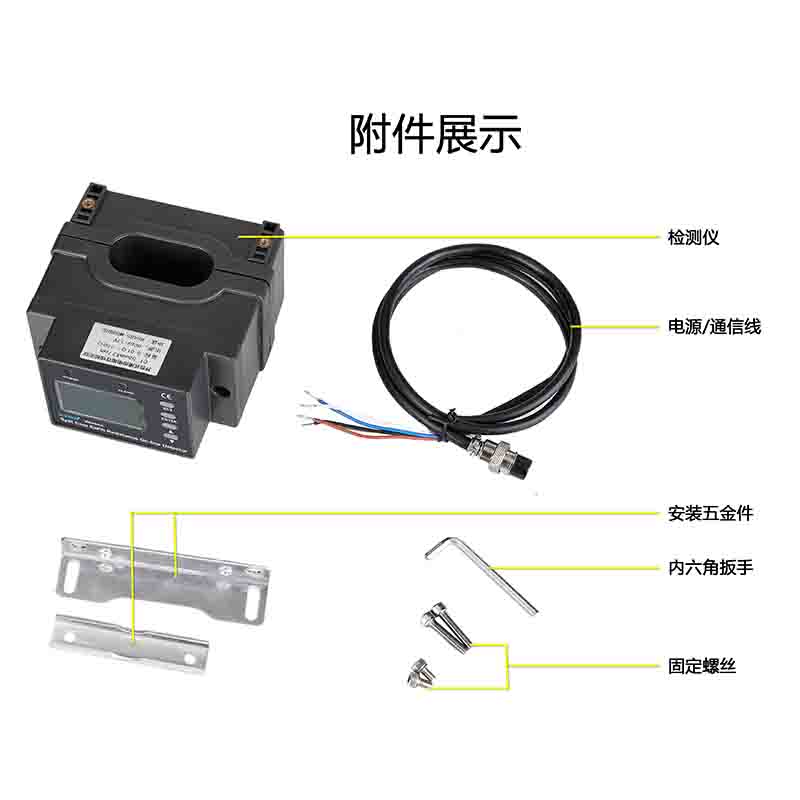

电源通信线	1条，长1米(5芯线)
通信方式	RS485或4G(RS485支持ModBus协议)
网络点数	有线网络：1～250个接地点，可扩展无线网络：60000个接地点，可扩展
通信距离	有线网络：约1000米，可扩展无线网络：不限制
报警指示	KB型：检测仪声光报警 KC型：检测仪声光报警和LCD显示
报警设置	KB型：后台设置 KC型：检测仪面板按键设置、后台设置
质量	KB型：约1100g；KC型：约1120g；
低功耗电源通信模块（选购）	电池容量：太阳能版：6400mAH（无光续航3个月）锂亚电池版：27000mAH（续航3年）
低功耗电源通信模块（选购）	通信方式：支持边缘计算功能，通过 Modbus 协议实现边缘采集、JSON 上报，支持通过 TCP、MQTT 对接第三方云平台
工作温湿度	-20℃～55℃；20％RH～90％RH
地线干扰电流	应避免
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	约0.5秒
工作电流	检测仪：12VDC 50mA Max(4G版 12VDC 150mA Max).
防爆标志	Ex iaⅡB T3 Ga
防爆合格证号	CE23.3868X
防护等级	IP65
4G通信模块（选购）	LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41
全球版4G通信模块（选购）	LTE-FDD；LTE-TDD B38/B39/B40/B41 B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 WCDMA B1/B2/B4/B5/B6/B8/B19；GSM B2/B3/B5/B8

2、外置低功耗电压通讯模块技术参数：

产品型号	SC350太阳能版	SC360锂亚电池版
产品图
供电方式	2 节 18650 锂电池+太阳能板	3节 ER26500 锂亚电池
电池容量	6400mAH	27000mAH
续航时间	无光情况下，电池可支持 3 个月续航。夏季约3天充满，冬季约一周充满。	约3年
输出电压	DC12V
输出功率	最大输出功率 1.2W，最大可输出供电 100mA
开关机方式	A 口可旋转磁力环，三角标标识，RUN 运行、OFF 关机、SET 运维
产品尺寸	139.1mm×102.5mm×45 mm
安装方式	定位孔壁挂安装、抱箍安装、挂钩安装
防护等级	IP68
采集间隔	对外供电采集从机数据的时间，1~1440min（默认 15min）
上报间隔	联网上报数据时间，1~24 倍采集间隔(默认4倍)
通信协议	TCP、MQTT，支持域名解析
MQTT协议	3.1、3.1.1（默认），支持标准 MQTT 对接华为云、阿里云等

注：电源通信模块仅限国内使用，如选购电源通信模块，则无需选购4G通信。

型号对比

品图片	产品型号名称	穿孔尺寸	电阻量程	电流量程（选购）	产品结构

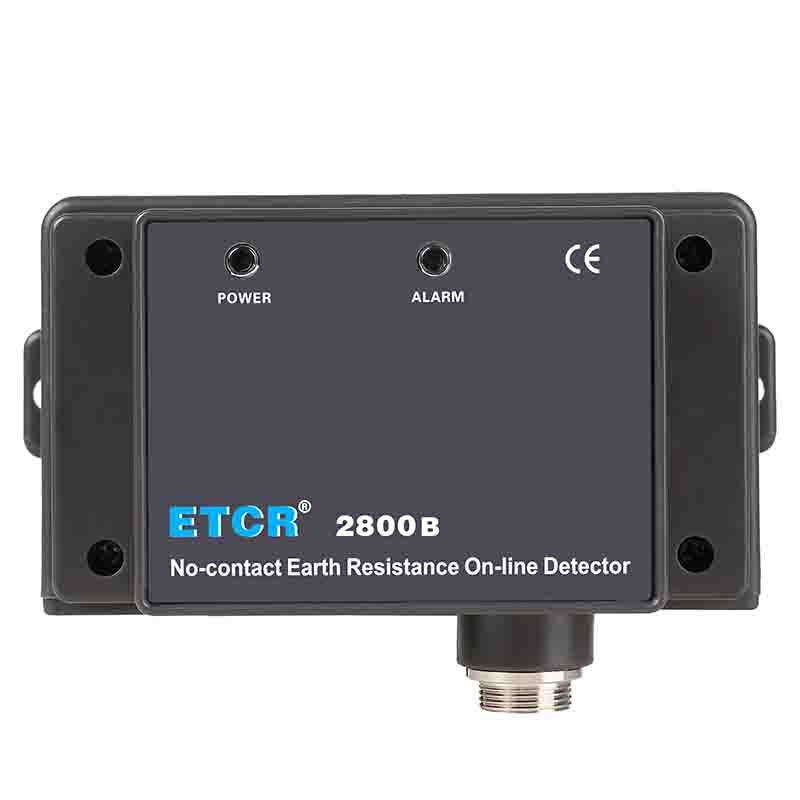

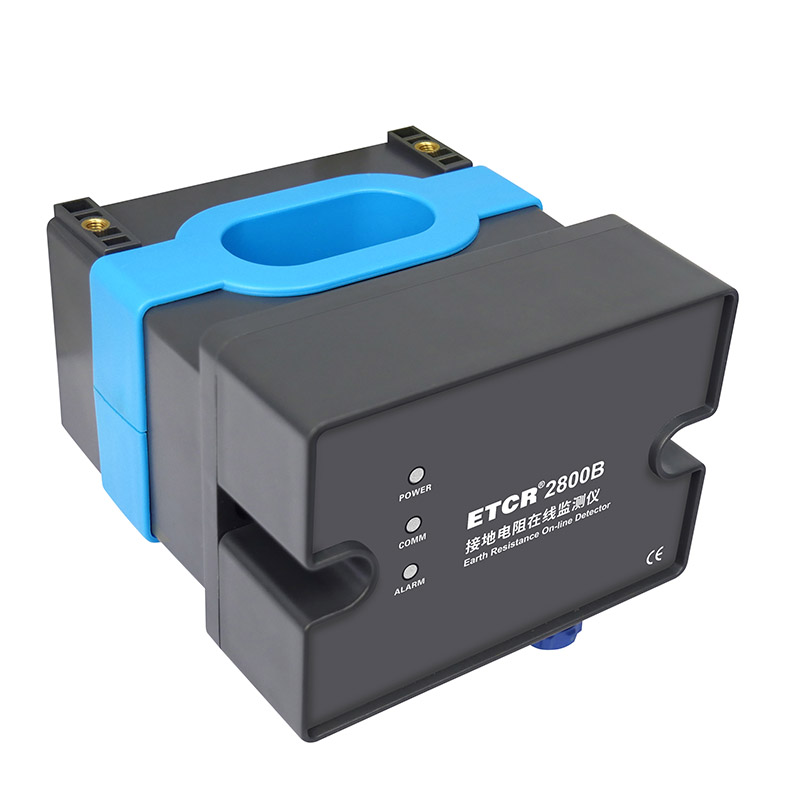

	ETCR2800B接地电阻在线检测仪(2025款)	56mm×27mm	0.010～200Ω	0.0mA～20A	整体式+闭环式传感器

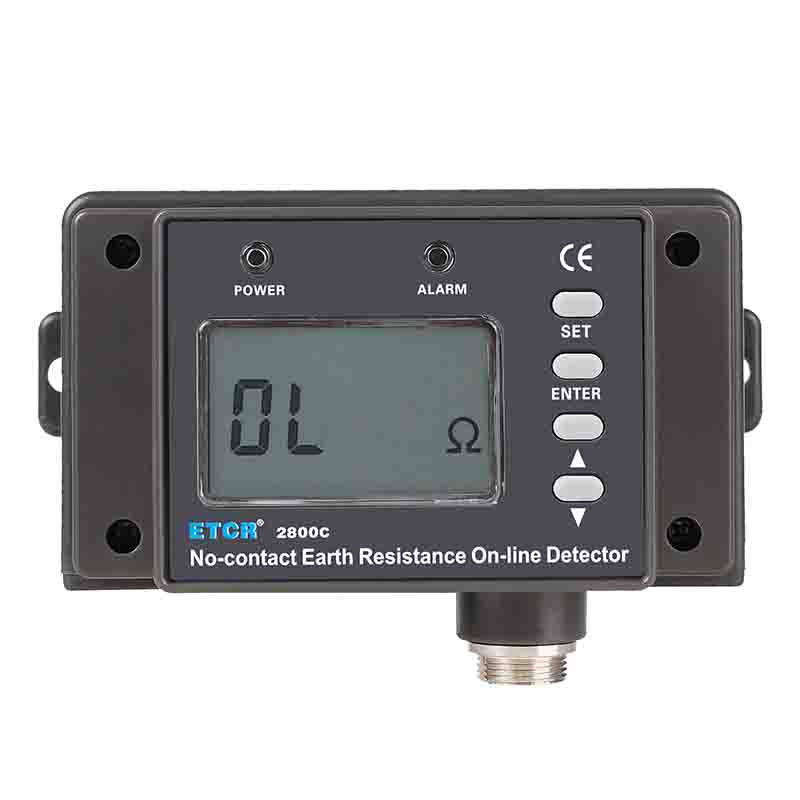

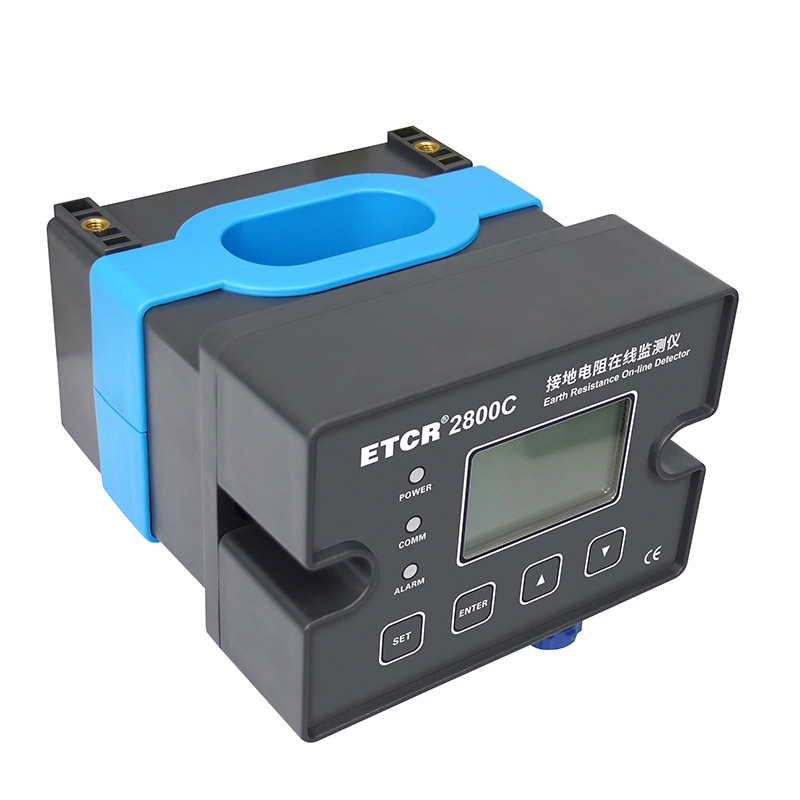

	ETCR2800C接地电阻在线检测仪(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整体式+闭环式传感器+显示屏

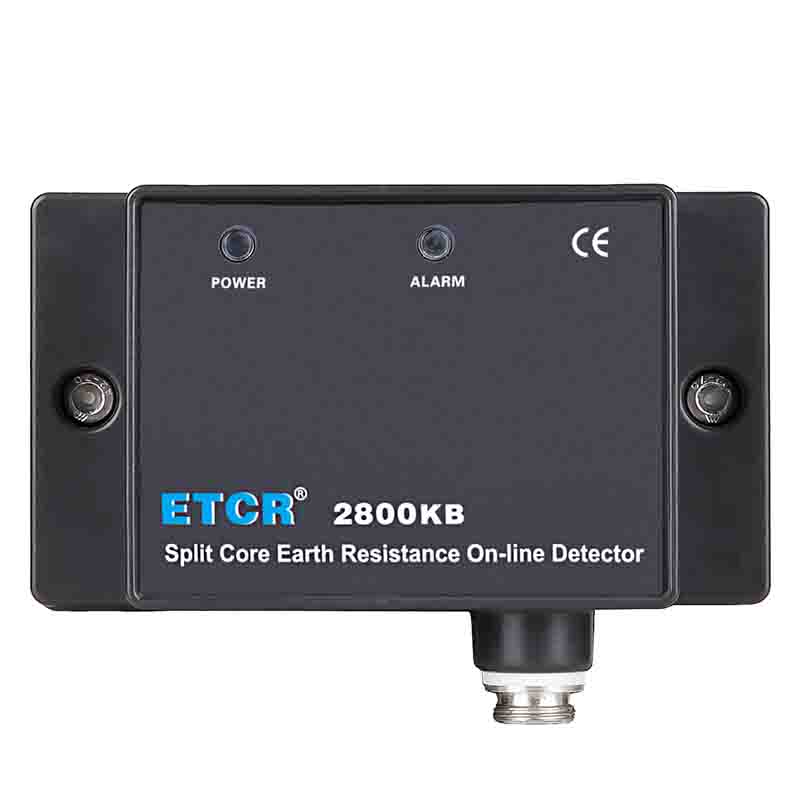

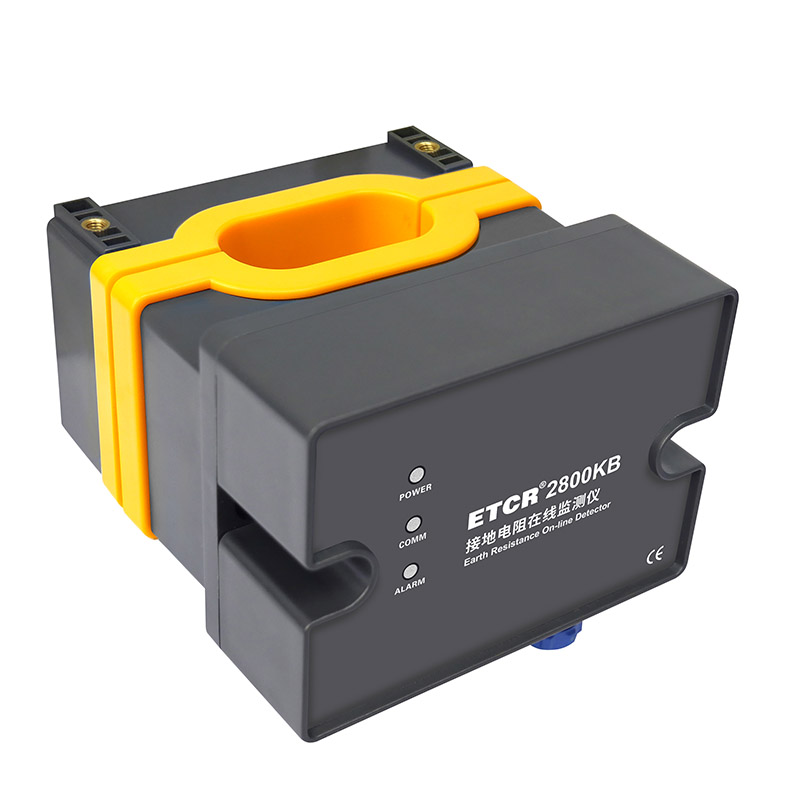

	ETCR2800KB接地电阻在线检测仪(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整体式+开合式传感器

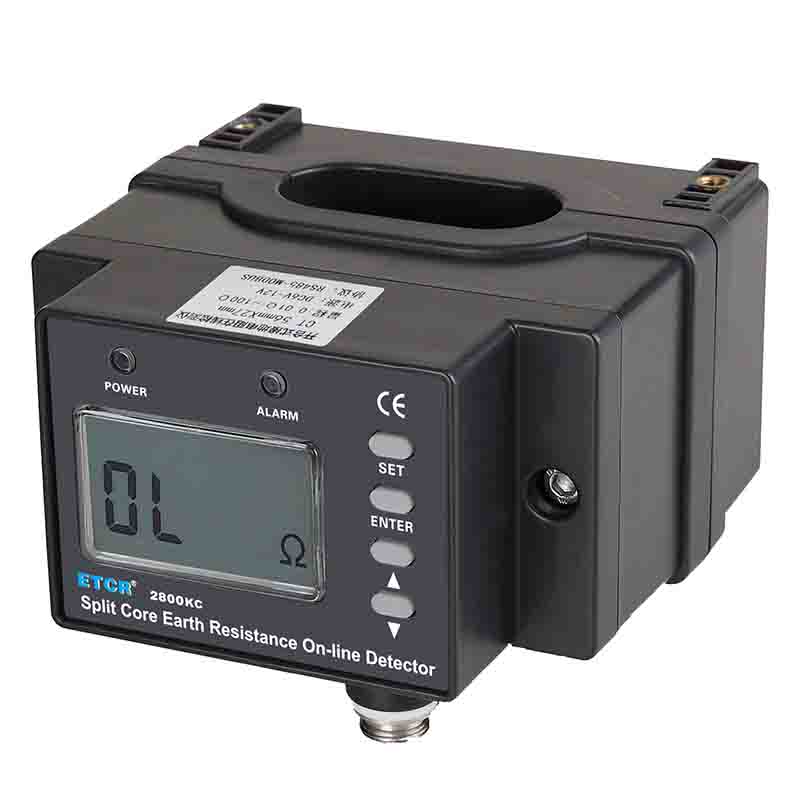

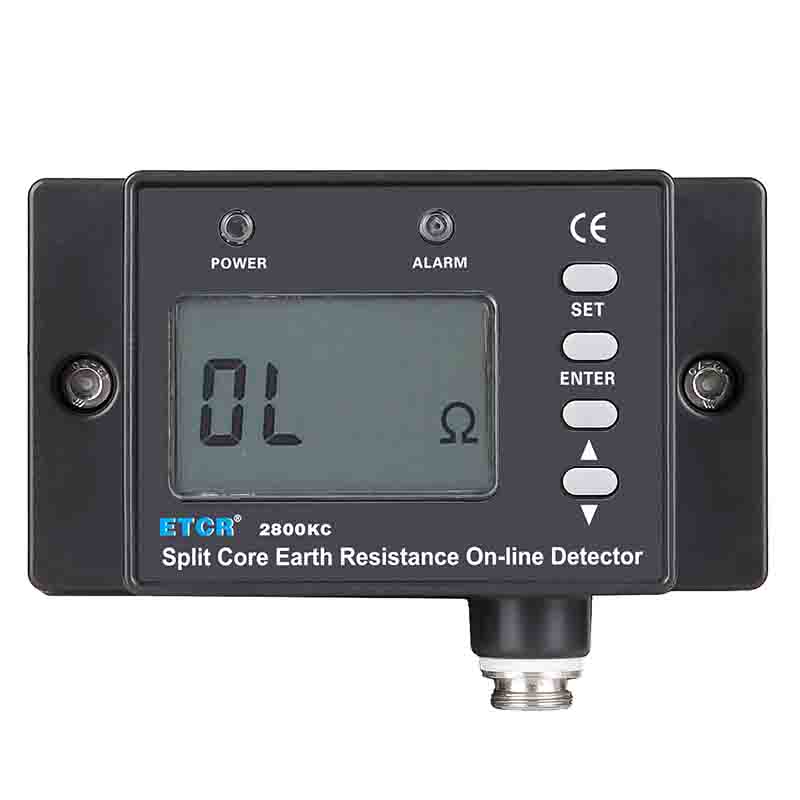

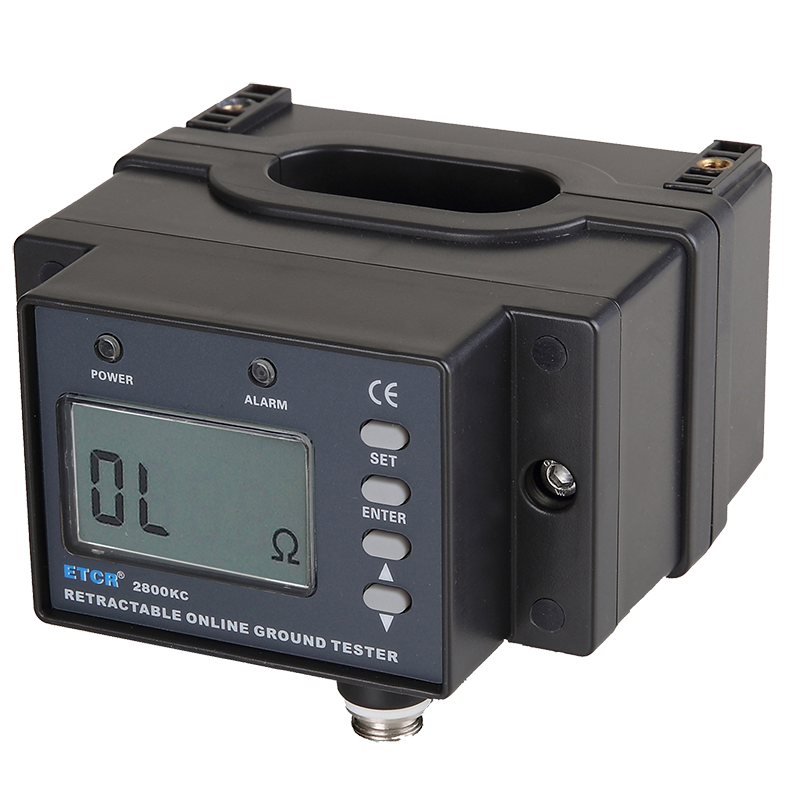

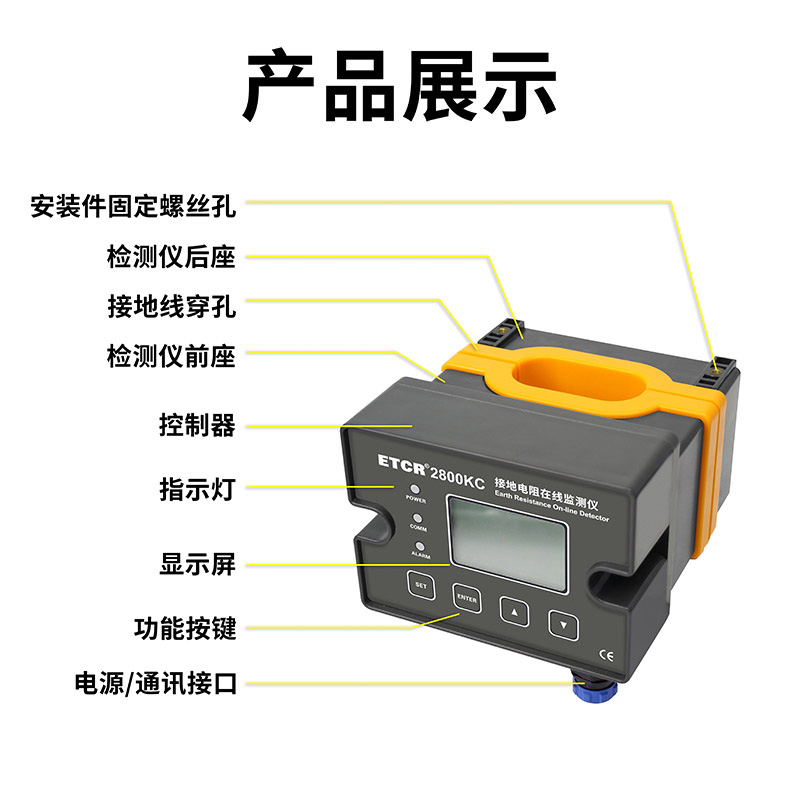

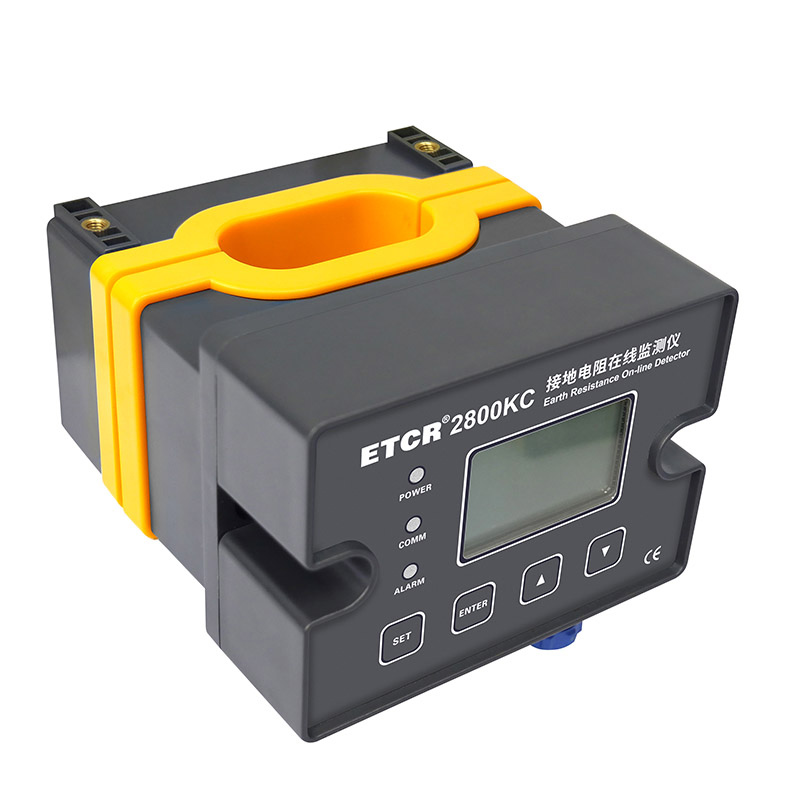

	ETCR2800KC接地电阻在线检测仪(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	整体式+开合式传感器+显示屏

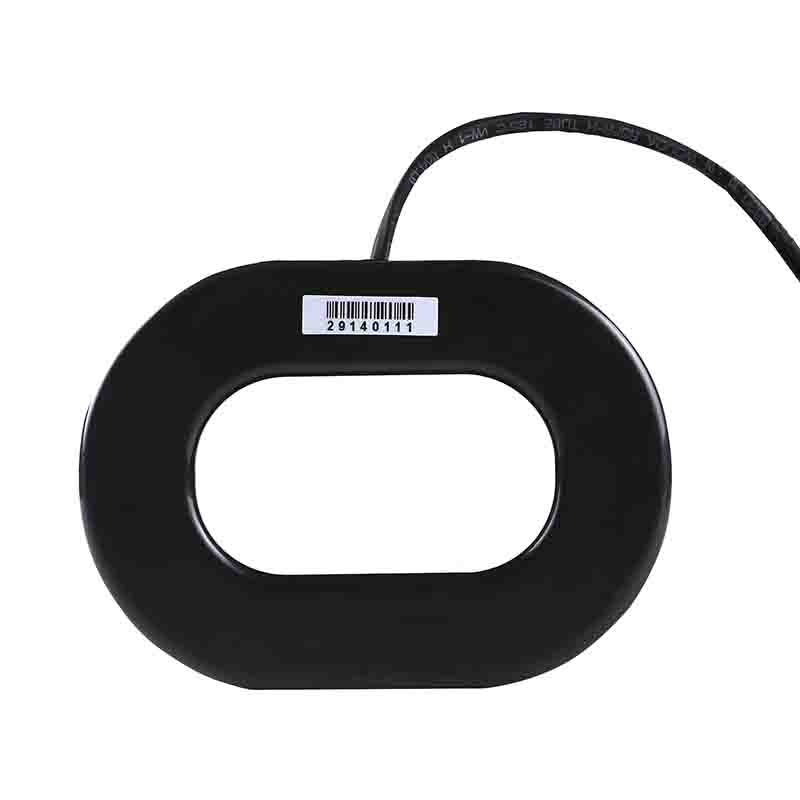

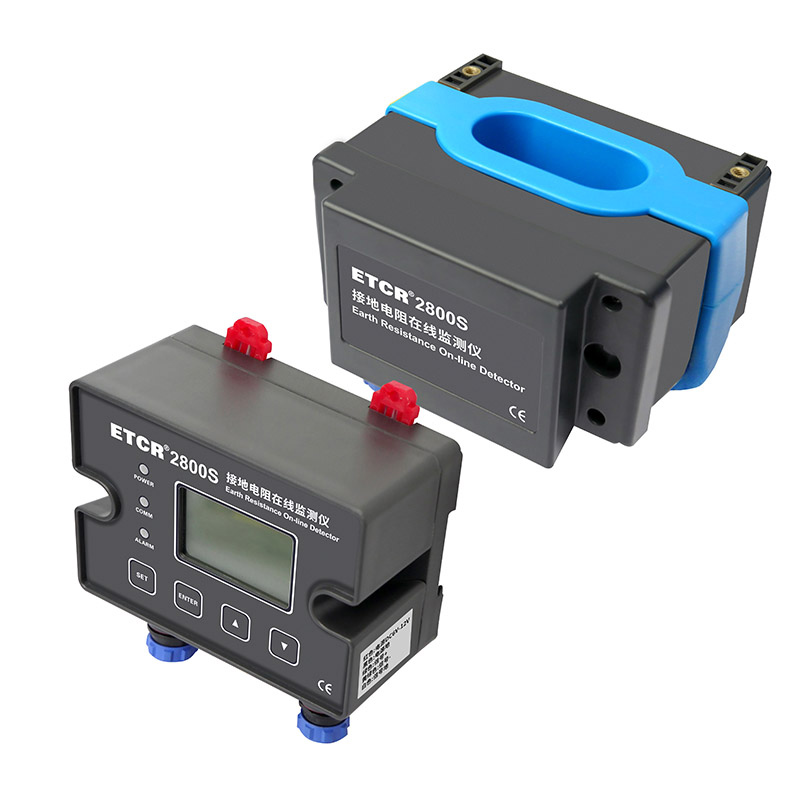

	ETCR2800S接地电阻在线检测仪(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分体式+闭环式传感器+显示屏

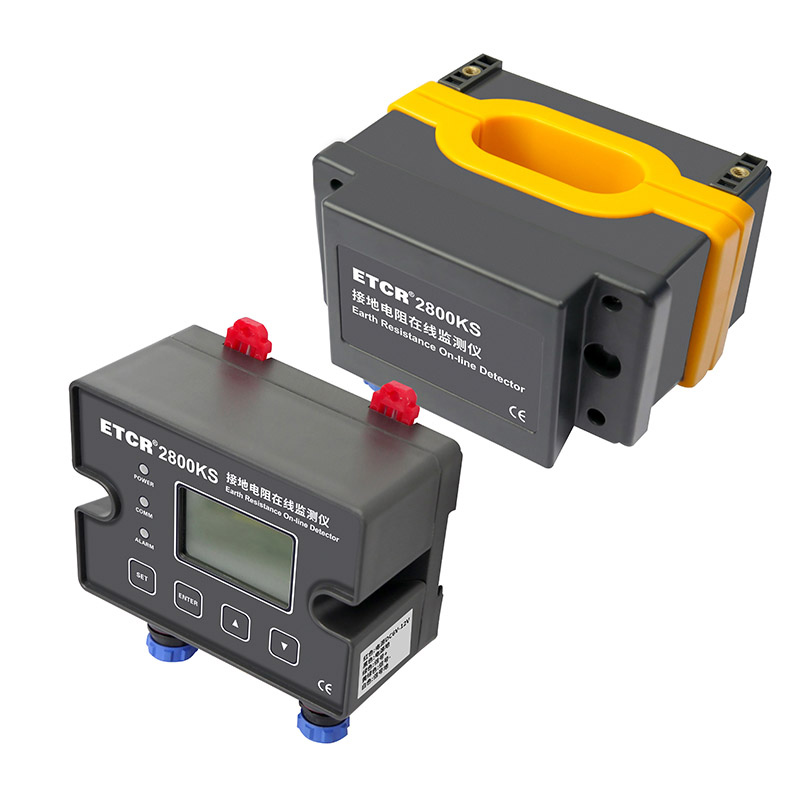

	ETCR2800KS接地电阻在线检测仪(2025款)	56mm×27mm	0.010Ω～200Ω	0.0mA～20A	分体式+开合式传感器+显示屏

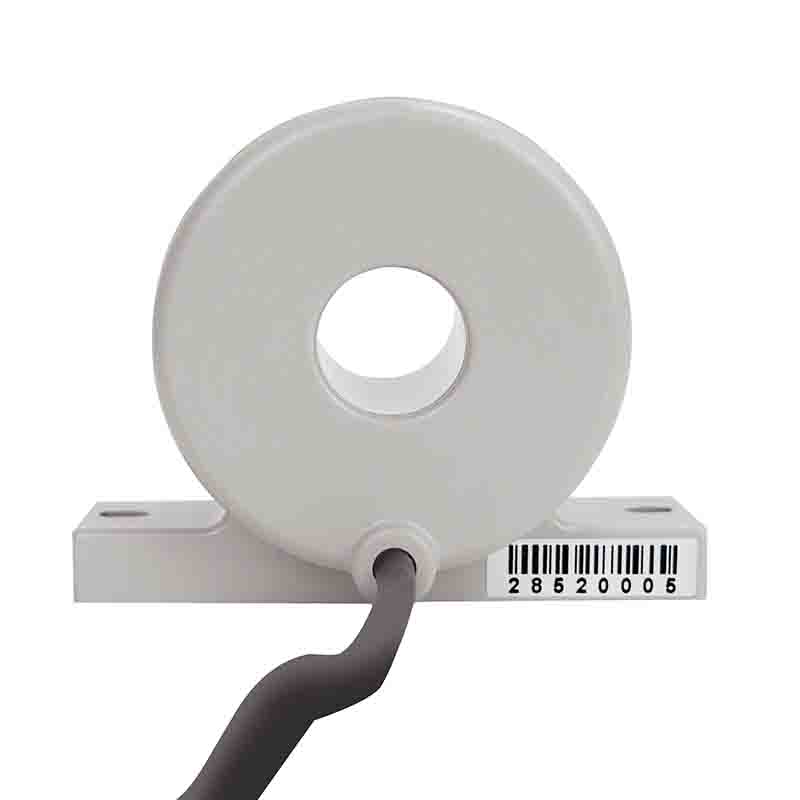

	ETCR2800E小口径接地电阻在线检测仪	Φ17mm	0.010Ω～200Ω	0.0mA～20A	裸板+传感器
	ETCR2800N内置式接地电阻在线检测仪	65mm×36mm	0.010Ω～200Ω	0.0mA～20A	裸板+传感器

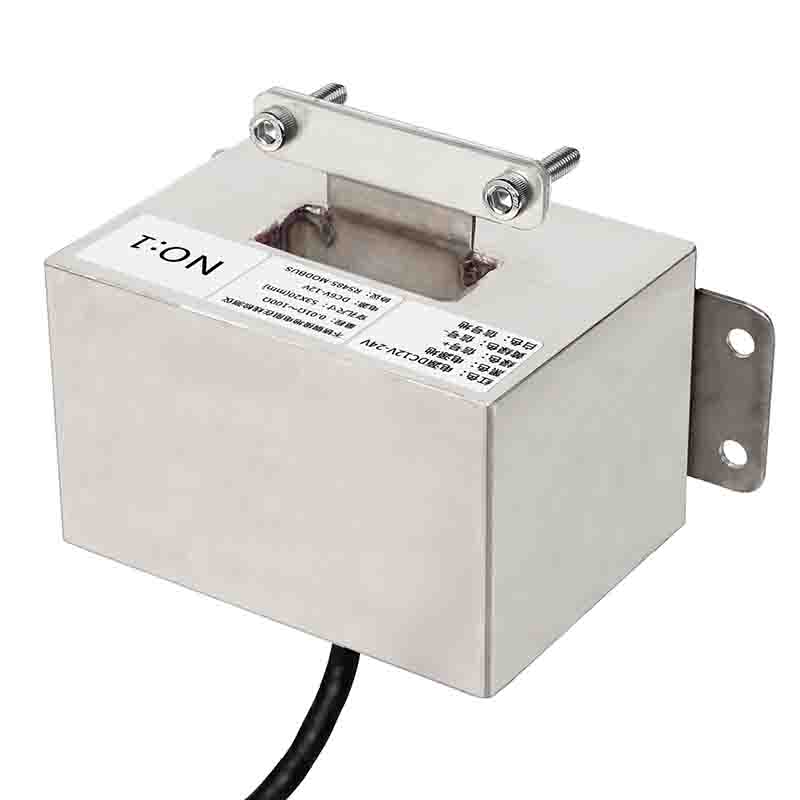

	ETCR2800T不锈钢接地电阻在线检测仪	53mm×20mm	0.010Ω～200Ω	0.0mA～20A	裸板+不锈钢壳体传感器
